(共27张PPT)

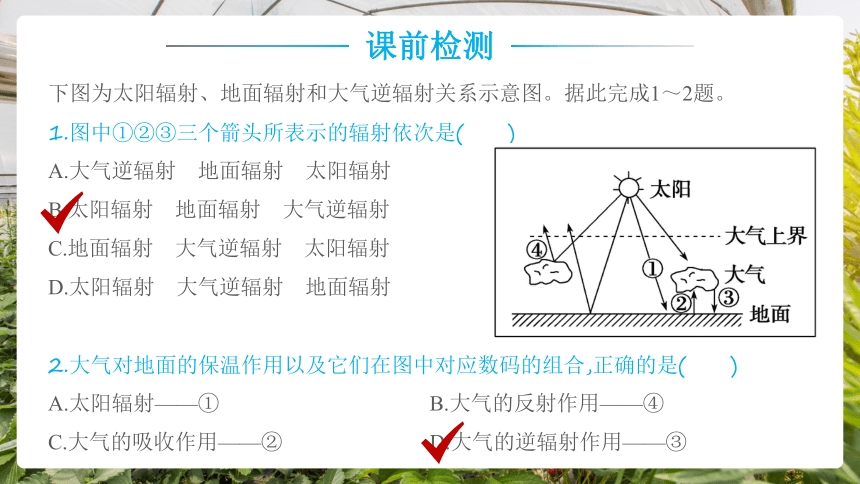

课前检测
下图为太阳辐射、地面辐射和大气逆辐射关系示意图。据此完成1～2题。
1.图中①②③三个箭头所表示的辐射依次是( )
A.大气逆辐射 地面辐射 太阳辐射
B.太阳辐射 地面辐射 大气逆辐射
C.地面辐射 大气逆辐射 太阳辐射
D.太阳辐射 大气逆辐射 地面辐射
2.大气对地面的保温作用以及它们在图中对应数码的组合,正确的是( )
A.太阳辐射——① B.大气的反射作用——④
C.大气的吸收作用——② D.大气的逆辐射作用——③
大气热力环流
Atmospheric thermal circulation
第三章第3节
地球上的大气

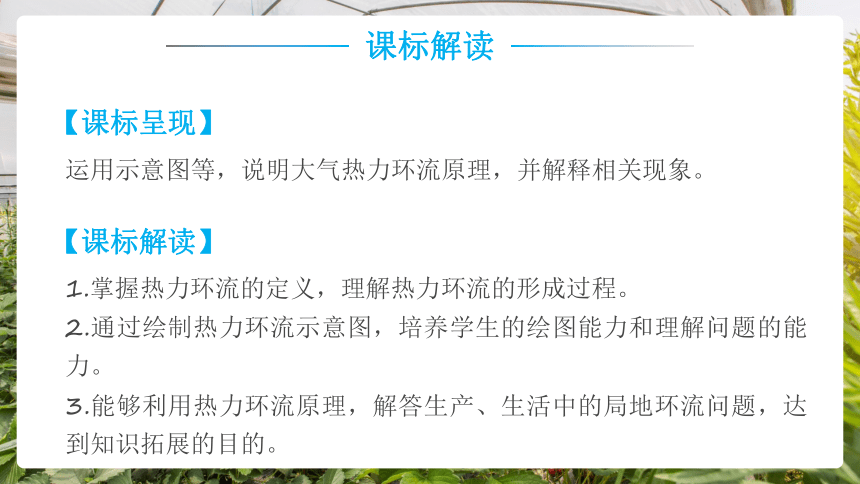

课标解读
运用示意图等，说明大气热力环流原理，并解释相关现象。
【课标呈现】
1.掌握热力环流的定义，理解热力环流的形成过程。
2.通过绘制热力环流示意图，培养学生的绘图能力和理解问题的能力。
3.能够利用热力环流原理，解答生产、生活中的局地环流问题，达到知识拓展的目的。
【课标解读】

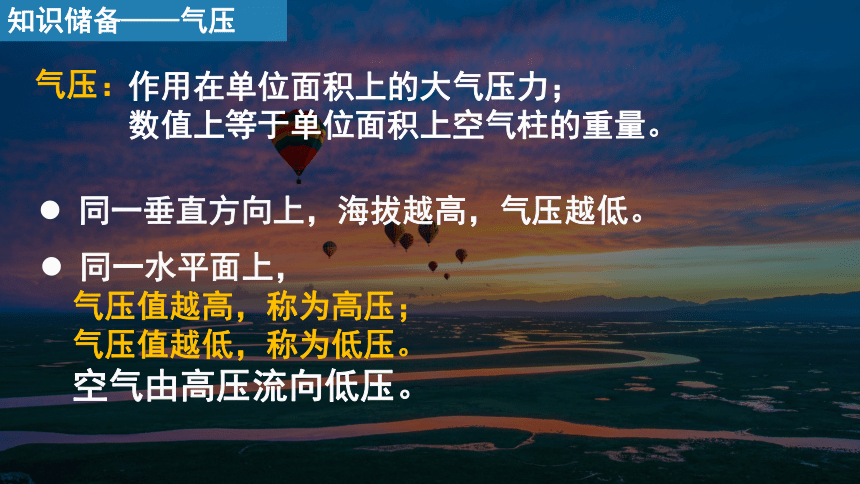

知识储备——气压
气压：
作用在单位面积上的大气压力；
数值上等于单位面积上空气柱的重量。
同一垂直方向上，海拔越高，气压越低。
同一水平面上，
气压值越高，称为高压；
气压值越低，称为低压。
空气由高压流向低压。
大气热力环流

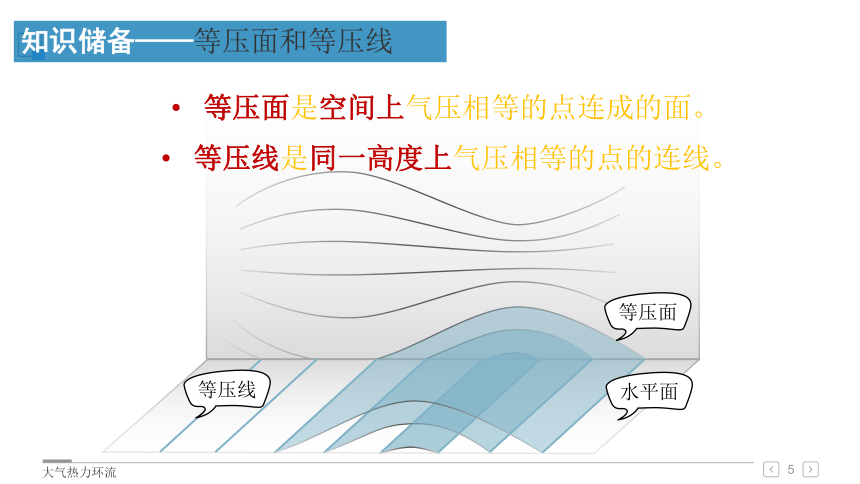

等压线
等压面
水平面
等压线是同一高度上气压相等的点的连线。
等压面是空间上气压相等的点连成的面。
知识储备——等压面和等压线
大气热力环流的形成
Formation of atmospheric thermal circulation
关注微信公众号“优课PPT”获取更多精美课件
01

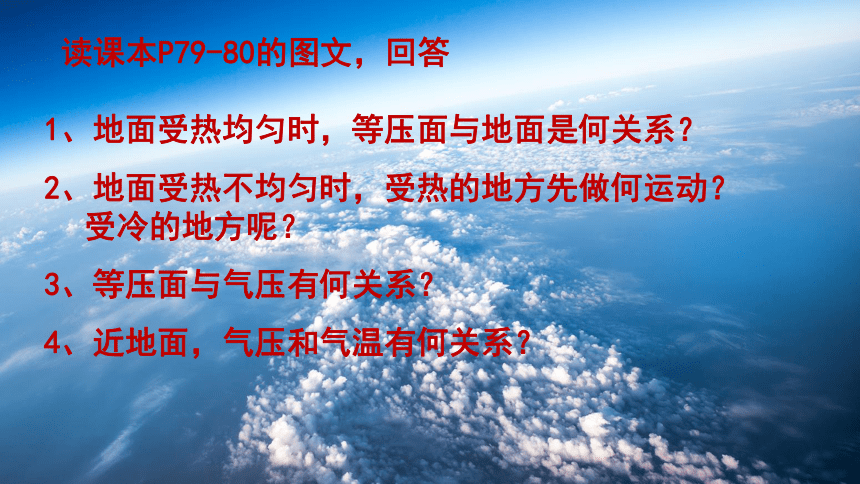

读课本P79-80的图文，回答
1、地面受热均匀时，等压面与地面是何关系？
2、地面受热不均匀时，受热的地方先做何运动？受冷的地方呢？
3、等压面与气压有何关系？
4、近地面，气压和气温有何关系？

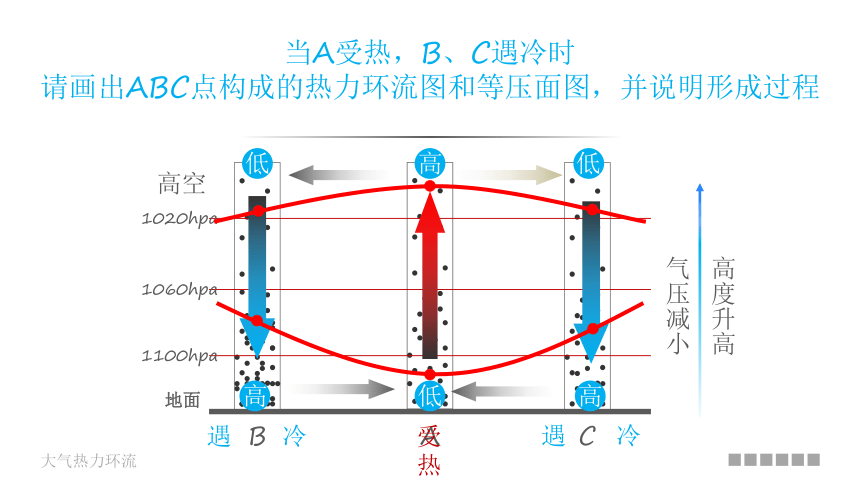

当A受热，B、C遇冷时
请画出ABC点构成的热力环流图和等压面图，并说明形成过程
大气热力环流
B
A
C
地面
高空
1100hpa
1060hpa
1020hpa
高度升高
气压减小
遇 冷
遇 冷
受 热
低
高
高
高
低
低

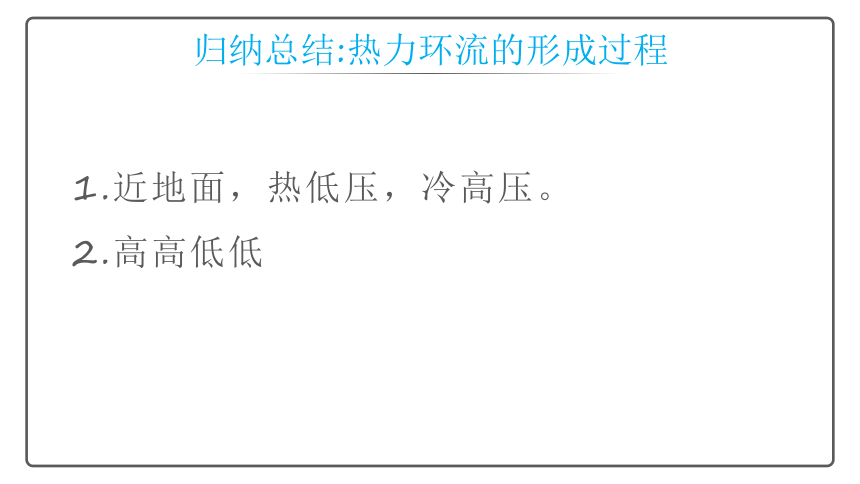

归纳总结:热力环流的形成过程
近地面，热低压，冷高压。
高高低低
归纳热力环流的形成过程，并画出热力环流的形成模式图
大气热力环流
直接原因
地面
冷热不均
气流
垂直运动
同一水平面
产生气压差异
大气
水平运动
引起
导致
形成
热力环流
自然界的大气热力环流
Atmospheric thermal circulation in nature
关注微信公众号“优课PPT”获取更多精美课件
02
常见形式
山谷风
城市风
海陆风
合作探究 1
Valley wind
大气的受热过程和大气运动
山谷风是在天气晴朗的山地区域，风向昼夜间发生反向转变的风。
白天和晚上，分别吹什么风？山风还是谷风？并说明理由。
谷风
A
B
C
日出后山坡受热，空气增温快，空气密度变小，但山谷上方同高度的空气增温较慢，密度仍较大。因而空气自山谷沿山坡上升，形成谷风。
大气的受热过程和大气运动
山谷风是在天气晴朗的山地区域，风向昼夜间发生反向转变的风。
白天和晚上，分别吹什么风？山风还是谷风？并说明理由。
山风
A
B
C
夜间山坡辐射冷却比山谷上方同高度的空气要快，因而气温下降、空气密度增大，均较山谷上方同高度空气更快，使空气沿山坡流向山谷，形成山风。
合作探究2
Sea land breeze
动手绘图
Drawing by hand
大气热力环流
海陆风是近海地区风向昼夜间发生反向转变的风。请同学们分别画出白天、夜间陆地和海洋之间的大气运动方向，使之构成一个环流圈，并说明理由。
海风
陆风
陆地降温快（冷源）
海洋降温慢（热源）
陆地增温快（热源）
海洋增温慢（冷源）
高压
低压
低压
高压
低压
高压
高压
低压
课外实践
大湖泊周围、大江大河沿岸也可以出现与海陆风相似的风的周期变化，分别称为“湖陆风”或“江（河）陆风”。请同学们赴上述地区进行考察，观察白天和夜间风向是怎么变化的，验证所学过的知识 。
合作探究3
Urban style
城市市区由于人口密集， 经济活动集中，生产生活中释放大量人为热， 导致市区气温高于郊区， 空气在市区上升 ，在郊区下沉 ，近地面风由郊区吹向市区，形成城市热岛环流 。
城市风
上升气流
由郊区流向中心区
由郊区流向中心区
中心区
郊区
郊区
城市热岛环流对城市大气环境有什么不良影响？
由于城市风的出现，城区工厂排出的污染物随上升气流而上升，笼罩在城市上空，并从高空流向郊区，到达郊区后下沉。下沉气流又从近地面流回市中心，并将郊区工厂排出的污染物也带回了城市，致使城市的空气污染更加严重。
合作讨论
想一想
Think about it
3
大气热力环流
A
B
C
对空气有污染的工厂应建设在A、B、C中的 地。
上升气流
由郊区流向中心区
由郊区流向中心区
C
将污染严重的工厂布局在城市风的下沉距离之外，避免这些工厂排出的污染物从近地面流向城区。
中心区
郊区
郊区
【注意】
城市风不随昼夜而变化
板书设计
随堂巩固
甲、乙两图示意两种常见的热力环流，读国完成1～2题。
1．甲图所示的热力环流( )
A．出现在白天 B．出现在夜间
C．此时陆地近地面为低压 D．此时海洋高空为低压
2．乙图中( )
A．市区气温低于郊区 B．市区气压高于郊区
C．在①地建设绿化带比在②地更合理 D．在①地布局水泥厂比在②地更合理
随堂巩固
海子写过一首诗《面朝大海，春暖花开》，现在影视剧中往往让女主角面朝大海，在海风吹拂下让头发向后飘逸以反映女主角的快乐心情。甲、乙两图分别是“北半球某滨海地区海陆环流图”和“气温变化特征图”。读图完成3～4题。
3．甲图中①、②、③、④四处气温最高的是 ( )
A．①处 B．②处 C．③处 D．④处
随堂巩固
海子写过一首诗《面朝大海，春暖花开》，现在影视剧中往往让女主角面朝大海，在海风吹拂下让头发向后飘逸以反映女主角的快乐心情。甲、乙两图分别是“北半球某滨海地区海陆环流图”和“气温变化特征图”。读图完成3～4题。
4．为了完成女主角头发向后飘逸的场景，如果你是导演，你会选择什么时间段完成拍摄 ( )
A．16时至次日8时 B．8时至16时 C．18时至次日6时 D．6时至18时
随堂巩固
8.右图是等高面与等压面关系示意
图，读后完成下列要求。
(1)图中①至⑤点，气压最高的
是______，气压最低的是_______。
(2)A、B两地受热的是____地，空气_________；冷却的是____地，空气__________。
(3)用“→”画出图中的热力环流。
④
⑤
B
膨胀上升
A
收缩下沉
