第五章 透镜及其应用 单元复习训练卷 2021-2022学年人教版八年级物理上册（有答案）

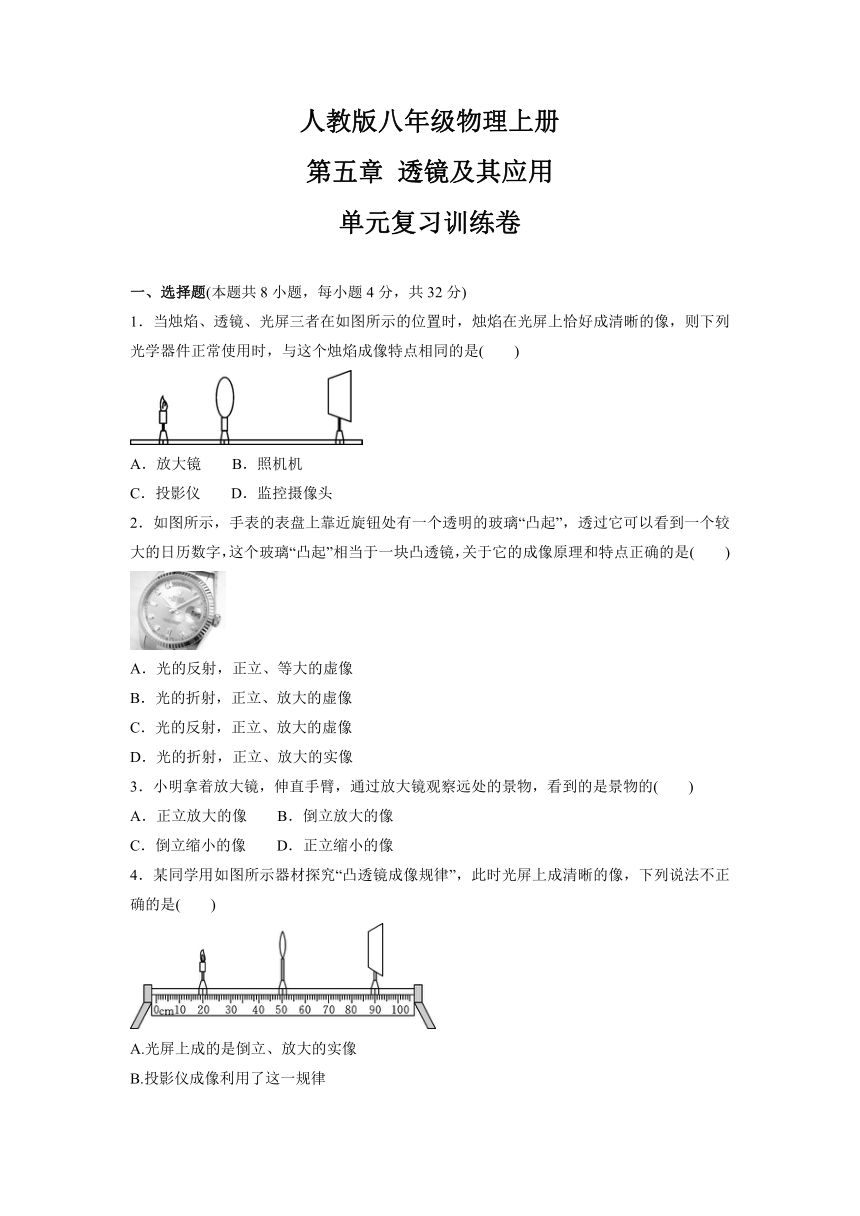

人教版八年级物理上册
第五章 透镜及其应用
单元复习训练卷
一、选择题(本题共8小题，每小题4分，共32分)
1．当烛焰、透镜、光屏三者在如图所示的位置时，烛焰在光屏上恰好成清晰的像，则下列光学器件正常使用时，与这个烛焰成像特点相同的是( )
A．放大镜 B．照机机
C．投影仪 D．监控摄像头
2．如图所示，手表的表盘上靠近旋钮处有一个透明的玻璃“凸起”，透过它可以看到一个较大的日历数字，这个玻璃“凸起”相当于一块凸透镜，关于它的成像原理和特点正确的是( )
A．光的反射，正立、等大的虚像
B．光的折射，正立、放大的虚像
C．光的反射，正立、放大的虚像
D．光的折射，正立、放大的实像
3．小明拿着放大镜，伸直手臂，通过放大镜观察远处的景物，看到的是景物的(　　)
A．正立放大的像 B．倒立放大的像
C．倒立缩小的像 D．正立缩小的像
4．某同学用如图所示器材探究“凸透镜成像规律”，此时光屏上成清晰的像，下列说法不正确的是( )
A.光屏上成的是倒立、放大的实像
B.投影仪成像利用了这一规律
C.向右适当移动凸透镜，光屏上可以成倒立、缩小的实像
D.向右适当移动蜡烛，光屏上可以成正立、放大的虚像

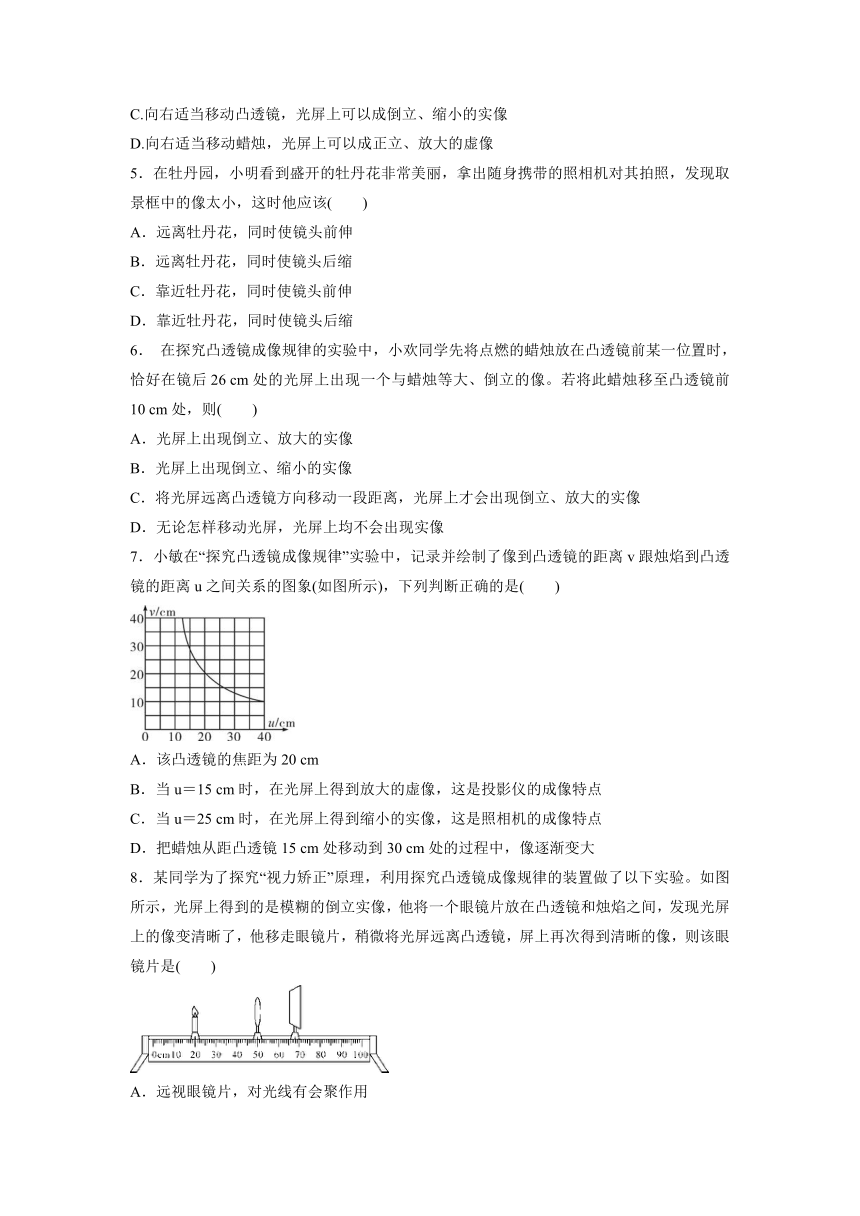

5．在牡丹园，小明看到盛开的牡丹花非常美丽，拿出随身携带的照相机对其拍照，发现取景框中的像太小，这时他应该( )
A．远离牡丹花，同时使镜头前伸
B．远离牡丹花，同时使镜头后缩
C．靠近牡丹花，同时使镜头前伸
D．靠近牡丹花，同时使镜头后缩
6． 在探究凸透镜成像规律的实验中，小欢同学先将点燃的蜡烛放在凸透镜前某一位置时，恰好在镜后26 cm处的光屏上出现一个与蜡烛等大、倒立的像。若将此蜡烛移至凸透镜前10 cm处，则( )
A．光屏上出现倒立、放大的实像
B．光屏上出现倒立、缩小的实像
C．将光屏远离凸透镜方向移动一段距离，光屏上才会出现倒立、放大的实像
D．无论怎样移动光屏，光屏上均不会出现实像
7．小敏在“探究凸透镜成像规律”实验中，记录并绘制了像到凸透镜的距离v跟烛焰到凸透镜的距离u之间关系的图象(如图所示)，下列判断正确的是( )
A．该凸透镜的焦距为20 cm
B．当u＝15 cm时，在光屏上得到放大的虚像，这是投影仪的成像特点
C．当u＝25 cm时，在光屏上得到缩小的实像，这是照相机的成像特点
D．把蜡烛从距凸透镜15 cm处移动到30 cm处的过程中，像逐渐变大
8．某同学为了探究“视力矫正”原理，利用探究凸透镜成像规律的装置做了以下实验。如图所示，光屏上得到的是模糊的倒立实像，他将一个眼镜片放在凸透镜和烛焰之间，发现光屏上的像变清晰了，他移走眼镜片，稍微将光屏远离凸透镜，屏上再次得到清晰的像，则该眼镜片是( )
A．远视眼镜片，对光线有会聚作用
B．远视眼镜片，对光线有发散作用
C．近视眼镜片，对光线有会聚作用
D．近视眼镜片，对光线有发散作用
二、填空题(每空2分，共36分)

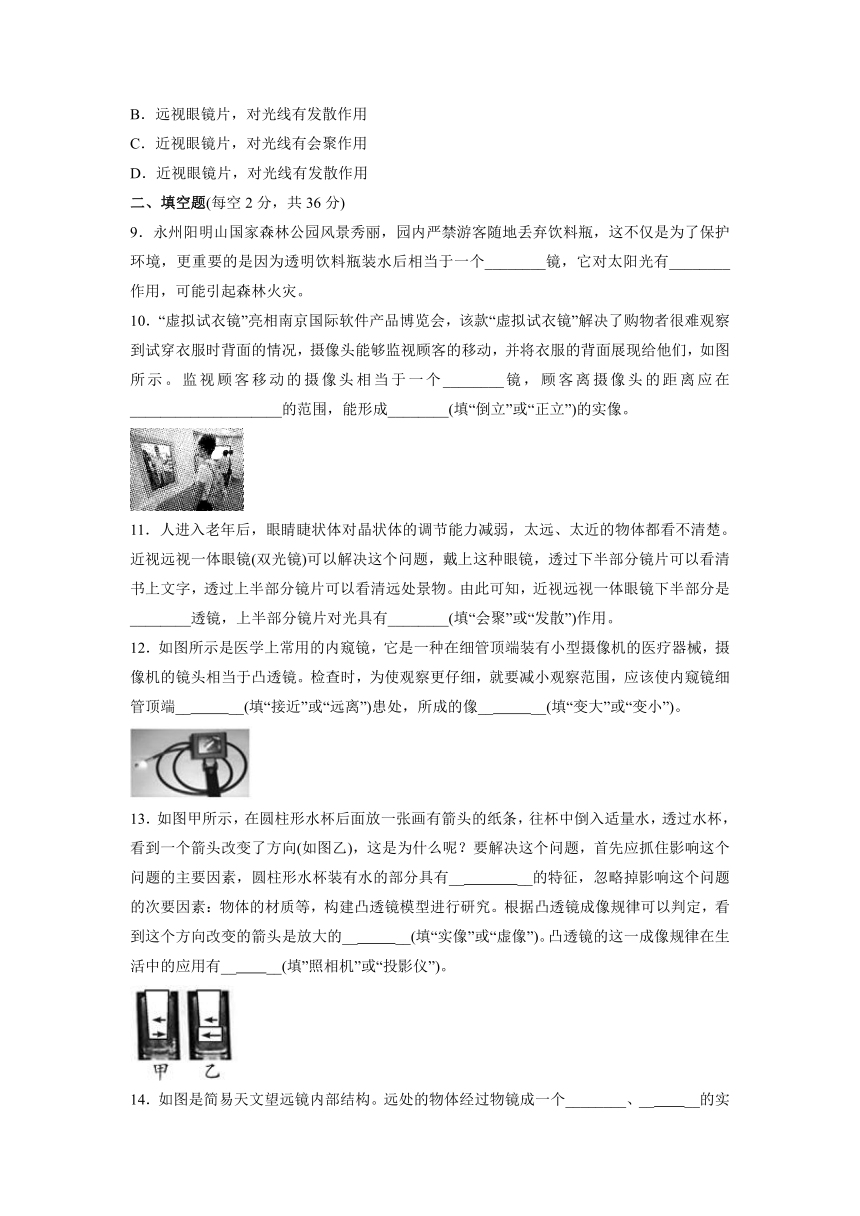

9．永州阳明山国家森林公园风景秀丽，园内严禁游客随地丢弃饮料瓶，这不仅是为了保护环境，更重要的是因为透明饮料瓶装水后相当于一个________镜，它对太阳光有________作用，可能引起森林火灾。
10．“虚拟试衣镜”亮相南京国际软件产品博览会，该款“虚拟试衣镜”解决了购物者很难观察到试穿衣服时背面的情况，摄像头能够监视顾客的移动，并将衣服的背面展现给他们，如图所示。监视顾客移动的摄像头相当于一个________镜，顾客离摄像头的距离应在____________________的范围，能形成________(填“倒立”或“正立”)的实像。
11．人进入老年后，眼睛睫状体对晶状体的调节能力减弱，太远、太近的物体都看不清楚。近视远视一体眼镜(双光镜)可以解决这个问题，戴上这种眼镜，透过下半部分镜片可以看清书上文字，透过上半部分镜片可以看清远处景物。由此可知，近视远视一体眼镜下半部分是________透镜，上半部分镜片对光具有________(填“会聚”或“发散”)作用。
12．如图所示是医学上常用的内窥镜，它是一种在细管顶端装有小型摄像机的医疗器械，摄像机的镜头相当于凸透镜。检查时，为使观察更仔细，就要减小观察范围，应该使内窥镜细管顶端__ __(填“接近”或“远离”)患处，所成的像__ __(填“变大”或“变小”)。
13．如图甲所示，在圆柱形水杯后面放一张画有箭头的纸条，往杯中倒入适量水，透过水杯，看到一个箭头改变了方向(如图乙)，这是为什么呢？要解决这个问题，首先应抓住影响这个问题的主要因素，圆柱形水杯装有水的部分具有__ __的特征，忽略掉影响这个问题的次要因素：物体的材质等，构建凸透镜模型进行研究。根据凸透镜成像规律可以判定，看到这个方向改变的箭头是放大的__ __(填“实像”或“虚像”)。凸透镜的这一成像规律在生活中的应用有__ __(填”照相机”或“投影仪”)。
14．如图是简易天文望远镜内部结构。远处的物体经过物镜成一个________、__ __的实像，落在目镜__ 的位置，这个实像经过目镜成一个正立、放大的虚像。如果你想制作简易天文望远镜，没有现成的透镜，可以选用合适的__ __(填“近视”或“远视”)眼镜镜片来代替。
15．一个圆柱形的玻璃瓶内装满水，把一支铅笔放在玻璃瓶的后方，透过玻璃瓶，可以看到这支笔。当铅笔由靠近玻璃瓶的位置向远处慢慢移动的过程中，透过玻璃瓶会看到铅笔尖逐渐________(填“变长”或“变短”)；到某一位置时，铅笔尖会突然改变方向，而“改变方向”后的像为______(填“实”或“虚”)像。
三、作图题(10分)
16．如图所示，OA是光源S发出的一条经平面镜反射后的反射光线，反射光线OA经过了凸透镜焦点F。请作出OA的入射光线和经凸透镜折射后的折射光线。
17．一束光经透镜折射后水平射出，小希通过作图提供了一种确定透镜位置的方案，请你按小希的作图方式，在图中的甲、乙位置各提供一种方案确定透镜的位置。
四、实验探究题(每空2分，共22分)
18．某兴趣小组做“探究凸透镜成像规律”的实验：
(1)凸透镜的焦距是10 cm，当烛焰在图示位置时，移动光屏可以在光屏上得到一个倒立、________的实像，在照相机和投影仪中，成像情况与此类似的是________。
(2)实验中，光屏上已经得到烛焰清晰的像，某同学不小心用手指的指尖触摸到了凸透镜，则光屏上会出现_______________(填“指尖的像”“指尖的影子”或“完整烛焰的像”)。
(3)把凸透镜换成薄玻璃板，在蜡烛一侧观察玻璃板也能看到一个______(填“放大”“缩小”或“等大”)的蜡烛的像，把光屏移动到这个像所在的位置，光屏上________(填“有”或“没有”)这个像。
19．小明用焦距为10 cm的凸透镜等器材探究凸透镜成像规律。
(1)将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛，调节它们的位置如图所示，此时小明发现光屏上的像位于光屏的________(填“上方”或“下方”)，为了使像成在光屏中心，应将蜡烛向________调节。
(2)小明正确调节后，在光屏中心承接到了一个倒立、________的实像，小明得出了u＞2f时凸透镜成像的特点。经过思考，小明觉得自己得出结论的过程不够完善，为了使结论具有普遍性，他应该将蜡烛移到________________(填“1倍和2倍焦距之间”或“2倍焦距以外”)的其他位置进行多次实验。
(3)通过多次实验，小明发现当f＜u＜2f时，v________(填“＜”“＞”或“＝”)u。
(4)当u＝5 cm时，可以观察到正立、放大的虚像，如果让蜡烛靠近透镜，观察到的像将________(填“变大”“变小”或“不变”)。
参考答案
一、选择题
1-4CBCD 5-8CDCA
二、填空题
9．凸透 会聚
10．凸透 大于2倍焦距 倒立
11．凸 发散
12．接近 变大
13．中间厚、边缘薄 实像 投影仪
14．倒立 缩小 一倍焦距内 远视
15. 变长 实
三、作图题
16．解：如图所示。
17．解：如图所示。
四、实验探究题
18. (1)缩小 照相机
(2)完整烛焰的像
(3)等大 没有
19. (1)上方 上
(2)缩小 2倍焦距以外
(3) ＞
(4)变小
