（人教版）物理九年级上册 填空题专练：第十五章电流和电路（含答案）

物理培优强化：第十五章电流和电路
姓名：___________班级：___________
1．如图甲所示电路,当开关S闭合后,电流表的指针偏转如图乙所示，其中a电流表测量的是通过_______（选填“电源”、“L1”或“L2”）的电流，b电流表的读数应为_______A。
2．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是__________的（填“断开”或“闭合”）当设定起爆时间一到，定时开关S会自动断开，引爆起爆器，为使引爆装置停止工作，拆弹专家应在______（填“a”或“b”）处剪断导线。
3．有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体。如果丙物体带正电，则甲物体带______电，乙物体带______电。
4．如图所示，已知三盏灯的规格相同 若只闭合关S S1，能发光的灯泡是________（填序号∶①L1②L2③L3），此时电流表A1的示数为30mA 若闭合S S1 S2，能发光的灯泡是________（填序号∶① L1② L2③ L3），此时电流表A3的示数为_________A，电流表A1的示数__________（填“大于”“等于”或“小于”）电流表A4的示数
5．如图所示电路中①要使L1、L2并联在电路中，且开关同时控制两盏灯，则导线CE的E端应接在__________处；②要使L1、L2并联在电路中，且开关S只控制灯L1，则导线CE的E端应接在______处；③拆去______导线，使导线CE的E端接到______处，L1、L2可以串联在电路中。
6．如图所示，当开关S闭合时，电流表A的示数为6A，A1的示数为2.5A，A2的示数为5A，则L1、L2、L3中的电流分别是 ________ A、 ________ A、 ________ A。
7．用塑料梳子梳理干燥的头发后，梳子能够吸起碎纸屑，这是因为带电体能_______
_______；若塑料的原子核束缚电子的本领强于头发，用该梳子接触不带电的验电器金属球，两金属箔片由于带上同种电荷互相__________而张开；接触的瞬间，电流方向__________（选填序号即可：① “从梳子到金属球”或② “从金属球到梳子”）。
8．如图所示电路中，
(1)要使灯泡L1、L2形成串联电路，则应闭合_________开关；
(2)要使灯泡L1、L2形成并联电路，则应闭合_________开关；
(3)在电路中同时闭合__________开关是不允许的。

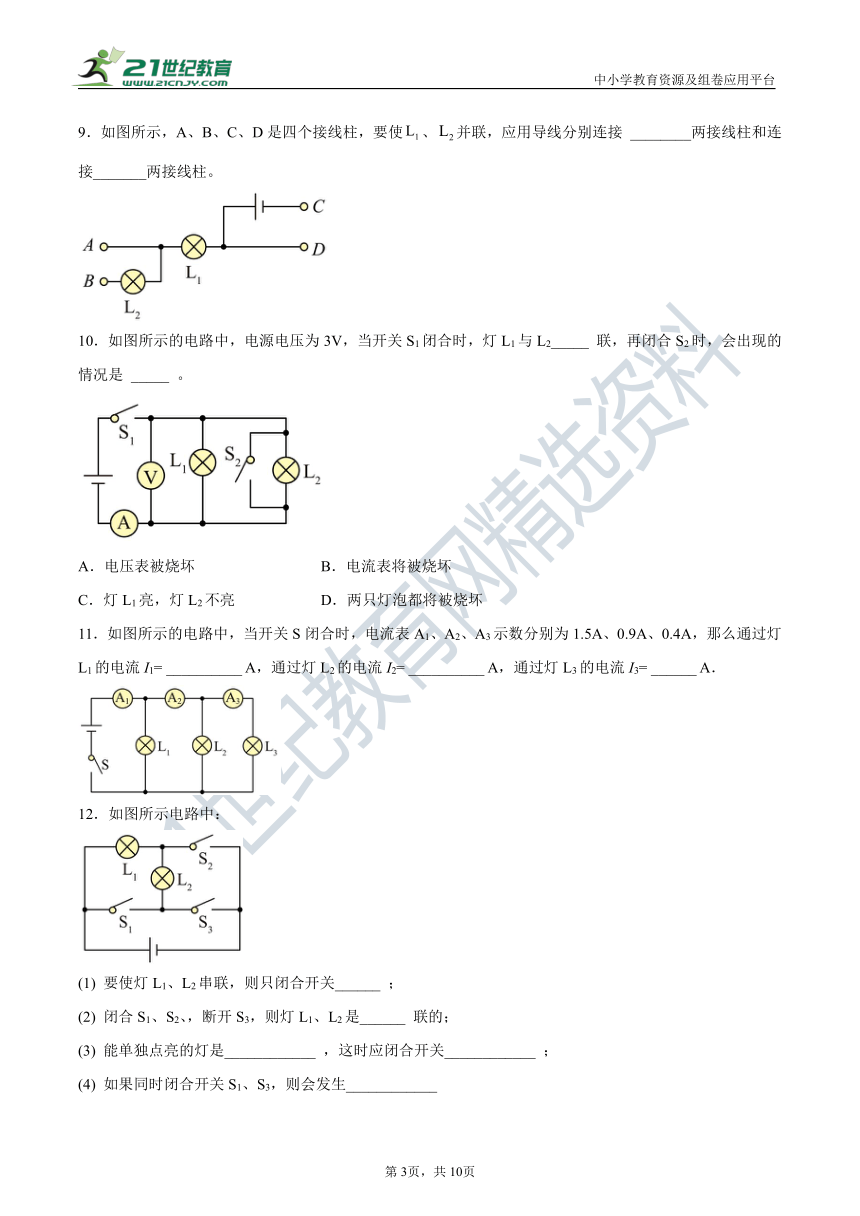

9．如图所示，A、B、C、D是四个接线柱，要使、并联，应用导线分别连接 ________两接线柱和连接_______两接线柱。
10．如图所示的电路中，电源电压为3V，当开关S1闭合时，灯L1与L2_____ 联，再闭合S2时，会出现的情况是 _____ 。
A．电压表被烧坏 B．电流表将被烧坏
C．灯L1亮，灯L2不亮 D．两只灯泡都将被烧坏
11．如图所示的电路中，当开关S闭合时，电流表A1、A2、A3示数分别为1.5A、0.9A、0.4A，那么通过灯L1的电流I1= __________ A，通过灯L2的电流I2= __________ A，通过灯L3的电流I3= ______ A．
12．如图所示电路中：
(1) 要使灯L1、L2串联，则只闭合开关______ ；
(2) 闭合S1、S2、，断开S3，则灯L1、L2是______ 联的；
(3) 能单独点亮的灯是____________ ，这时应闭合开关____________ ；
(4) 如果同时闭合开关S1、S3，则会发生____________

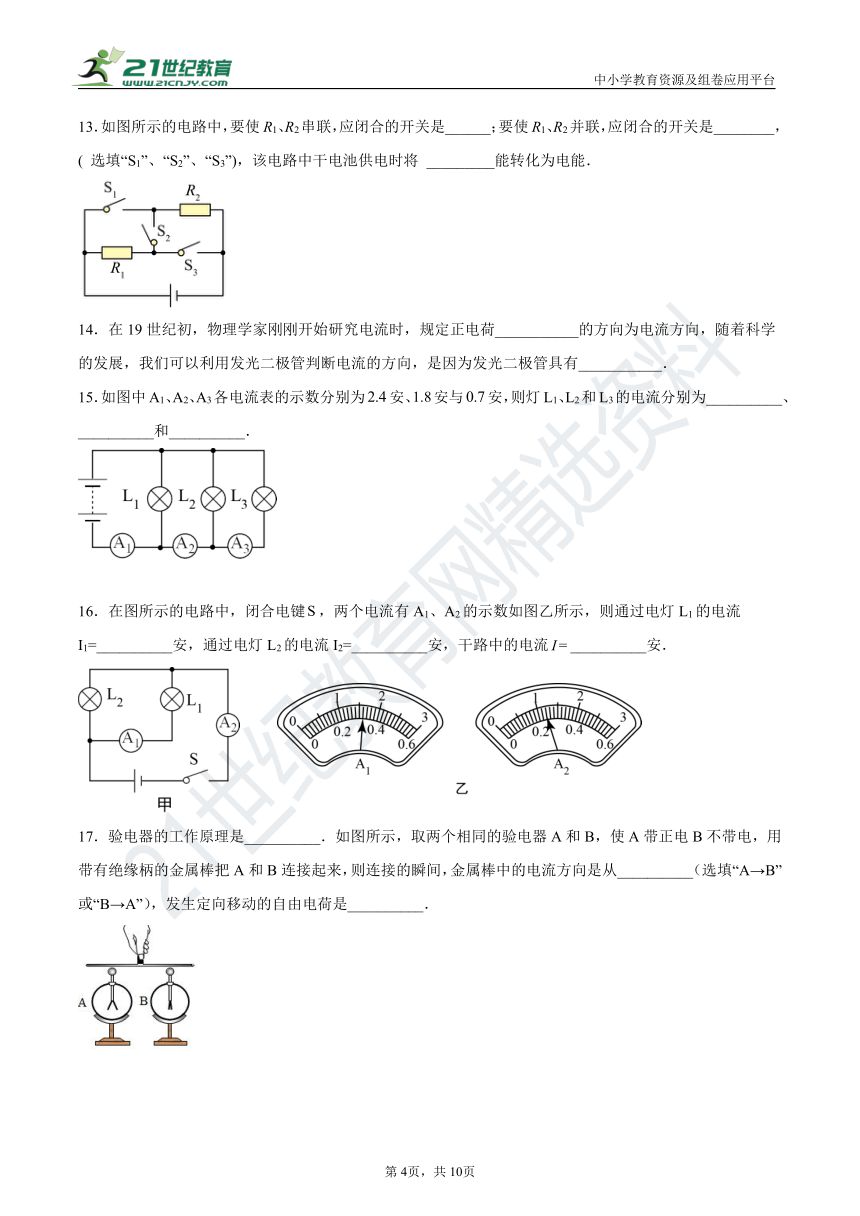

13．如图所示的电路中，要使R1、R2串联，应闭合的开关是______；要使R1、R2并联，应闭合的开关是________， ( 选填“S1”、“S2”、“S3”)，该电路中干电池供电时将 _________能转化为电能．
14．在19世纪初，物理学家刚刚开始研究电流时，规定正电荷___________的方向为电流方向，随着科学的发展，我们可以利用发光二极管判断电流的方向，是因为发光二极管具有___________．
15．如图中A1、A2、A3各电流表的示数分别为安、安与安，则灯L1、L2和L3的电流分别为__________、__________和__________．
16．在图所示的电路中，闭合电键，两个电流有A1、A2的示数如图乙所示，则通过电灯L1的电流I1=__________安，通过电灯L2的电流I2=__________安，干路中的电流__________安．
17．验电器的工作原理是__________．如图所示，取两个相同的验电器A和B，使A带正电B不带电，用带有绝缘柄的金属棒把A和B连接起来，则连接的瞬间，金属棒中的电流方向是从__________（选填“A→B”或“B→A”），发生定向移动的自由电荷是__________．
18．节日彩灯中串联着20个小灯泡，若电源插头处电流为100mA，则通过每个小灯泡的电流为__________A．家中有两盏灯，每盏灯工作电流为300mA，电炉子的工作电流为3A，电冰箱的工作电流为1A，它们共同工作时，干路的电流为__________A。
19．一些“粘”字与物理知识有一定的关系，都能用物理规律来解释．例如：刚从冷冻室拿出的冰棒会“粘”住舌头，是因为液体凝固．光滑铅块挤压在一起就能“粘”住，是因为分子间有引力．请在下面问题的横线上，填上对应的物理规律：穿在身上的化纤衣服易“粘”毛绒，是因为_______________．用双面胶能够把纸“粘”在墙上，是因为_______________．
20．近几年来，国家为解决“三农”问题进行了大规模农村电网改造，使得农民家中的灯泡变亮，各种电机正常工作，农业生产力水平大大提高．这一改造主要是把电线换成________（选填“粗”或“细”） 的，使线路电阻________（选填“增大”、“减小”或“不变”）．
21．三个定值电阻并联在某一电路中，已知R1：R2：R3=1：2：3，通过它们的电流依次为I1I2I3，则I1：I2：I3　=____________。
22．如图甲所示，两个小灯泡是____联的，若闭合开关，电流表A1的示数为0.4A，则A2的示数为___.如图乙所示，两个小灯泡是_______联的，A1测________中电流，A3测__中电流；若闭合开关，A1的示数为0.3A，A3的示数为0.5A，则通过灯L2的电流为___________.
23．电流表的指针偏转情况如图所示，则该橘子电池的________端为负极，此时通过二极管的电流约为________A．
第23题图 第24题图
24．在对电流表进行读数时，应该先看清所使用的________，还要看清所使用量程的________。如图所示，是某同学测量电流时的情景，这次测量的读数为________；若在另一次测量中，电流表用的是另一个量程，但电流表指针所指位置仍然如图所示，则另一次测量的结果是________。
25．如图所示，要使灯L1与L2串联，应该闭合开关______，断开开关______；如果要使灯L1与L2并联，则应该闭合开关______，断开开关______；如果三只开关全闭合，电路发生__________。
26．下列电路图中的用电器分别是何种连接方式？开关分别控制哪盏灯？
　 　　
　　图a　　　　　　　 　　　图b
(1)图a中L1、L2是_________联，S控制___________；
(2)图b中L1、L2是_________联，S1控制__________，S2控制___________．
27．小明家使用的是一款国产品牌汽车，如图所示，车内装有先进的倒车雷达系统。这个系统是利用_________（选填“超声波”或“次声波”） 工作的：小明发现照明大灯的灯泡内有两根灯丝，当控制手柄拨到近光位置时，近光灯丝发光，当控制手柄拨到“远光”位置时，近光灯丝和远光灯丝同时发光，这说明两根灯丝在电路中的连接方式是_________。
28．若要将图甲中电流表接入图乙的A、B两点间，测电路中的电流，电流表的负接线柱应与_____ （选填“A”或“B”）相连，若电路中电流约为0.4A．则电流表的量程选用______ A．
29．电流表连入电路的两个接线柱如图所示，则电路中的电流是________A．如果电流表连入电路的接线柱为“-”“0.6”，指针仍然转到原来的位置，则此时电路中的电流为_______A．
30．如图所示，为了使灯L1、L2组成串联电路，只能闭合电路中的 ________ 开关；为了使灯L1、L2组成并联电路，只能闭合电路中的 ________ 开关；若闭合电路中的 ________ 开关，则出现短路现象。（选填S1、S2、S）
31．如图所示的电路中，要使灯泡L1和L2组成串联电路，应该只闭合开关 ________ ；若只要L2发光，应只闭合开关 ________（选填“S1”、“S2”或“S3”）．
32．道路两旁的路灯，晚上同时亮，早上同时灭，为了便于维护，它们一定是_______联的；如图所示的电路，开关S1、S2和S3原来都是断开的，要使灯L1、L2组成并联电路，应闭合的开关是______；当同时闭合开关S1、S2、S3时，电路会发生_________现象。
33．如图所示，要使灯泡L1和L2串联，应闭合开关_________ ；要使灯泡L1和L2并联，应闭合开关_________；绝不允许同时闭合开关_________．
34．如图所示电路中，要使电灯L1和L2接成串联电路，应闭合开关________；若要使电灯L1和L2接成并联电路，应闭合开关________。
35．如图所示电路，若要使电路中灯亮电铃不响，只需闭合开关_________ ，若要使灯和电铃组成串联电路，只需闭合开关__________，若要使灯和电铃组成并联电路时，则要断开开关 __________ ，闭合开关 __________ ．
36．如图所示，如果要使灯L1、L2串联，则应闭合开关______ ，断开开关______ ，如果电流表的示数为0.25A，则通过L1的电流为_____ A，通过L2的电流为_____ A；如果要使灯L1、L2构成并联，则应闭合开关________，断开开关________ ，如果电流表的示数为0.8A，通过L1的电流为0.35A，则通过L2的电流为_______ A．
37．如图所示电路中，只闭合S1时电路处于________状态，S1、S2同时闭合时电路处于________状态（选填“短路”、“断路”或“通路”）．
38．如图所示，若将两个开关都闭合时，电灯L1、L2、L3的连接方式是_________（填“串联”或“并联”），此时通过L1、L3的电流之比为1∶6，A1和A2的指针偏转角度相同，当S1断开时，A2的示数减少了0.4A，那么两开关都闭合时流过L2的电流为_________A。
39．有甲、乙、丙、丁四个塑料小球，其中三个球带电．将它们两两靠近，发现甲排斥乙，乙吸引丙，丙吸引丁；如果丁带电，不能确定是否带电的是_________球．
40．如图所示电路中，
(1)当________闭合时，L1、L2串联；
(2)当________闭合时，L1、L2并联；
(3)当________闭合时，电路会发生短路，损坏电源．
41．如图的电路中，当开关S1、S2断开，S3、S4闭合时，灯________发光，它们的连接方式是________联；当开关S1闭合，S2、S3、S4断开时，灯________发光，它们的连接方式是________联；当开关S2、S3、S4闭合，S1断开时，灯________发光，它们的连接方式是________联；当同时闭合开关S1、S3时，灯___________发光，会出现________现象．
42．如图所示，A、B、C、D表示四个接线柱，请按下述要求，用导线将有关接线柱连接起来。要使L1发光，L2不亮，则连接_______；要使L1、L2串联，则连接________；要使L1、L2并联，则连接________和________。
43．如图所示，当开关闭合时，电流表A1、A2、A3的示数分别为1.2A、0.6A和0.9A，则通过电灯L2的电流为________、L3的电流为________。
中小学教育资源及组卷应用平台
中小学教育资源及组卷应用平台
第10页，共10页
第9页，共10页
参考答案
1．L1 1.2 2．闭合 a
3．负 负 4．③ ①②③ 60mA 等于
5．H（或G） M（或“-”） DF F
6．3.5 1.5 1
7．吸引轻小物体 排斥 ②
8．、 、、 、、
9．BD AC
10．并 B
11．0.6 0.5 0.4
12． 并 短路
13．S2 S1、S3 化学
14．定向移动 单向导电性
15．0.6A 1.1A 0.7A
16．0.32 0.88 1.2
17．同种电荷相互排斥 A→B 自由电子
18．0.1 4.6
19．带电体能够吸引轻小物体 分子间有引力
20．粗 减小
21．6:3:2
22．串 0.4A 并 L1 干路 0.2A
23．A 0.22
24．量程分度值0.54A2.7A
25．S3 S1 ，S2 S1， S2 S3 短路
26．串 L1、L2 并 L1 L2
27．超声波 并联
28． B 0～0.6
29．1.4 0.28
30．S2 S、 S1 S、S1、S2
31．S2 S3
32．并 S1、S2 短路
33．S2 S1、S3 S2、S3
34．S2 S1、S3
35．S1 S2 S2 S1 S3
36．S；S2、S3；0.25；0.25；S2、S3；S；0.45．
37．通路；短路
38．并联 0.1A
39．丙
40．S2 S1、S3 S3、S2
41．L1、L2 并 L1、L2 串 L1、L2、L3 并 都不 短路
42． A、B A、D A、B C、D
43．0.3A 0.6A
