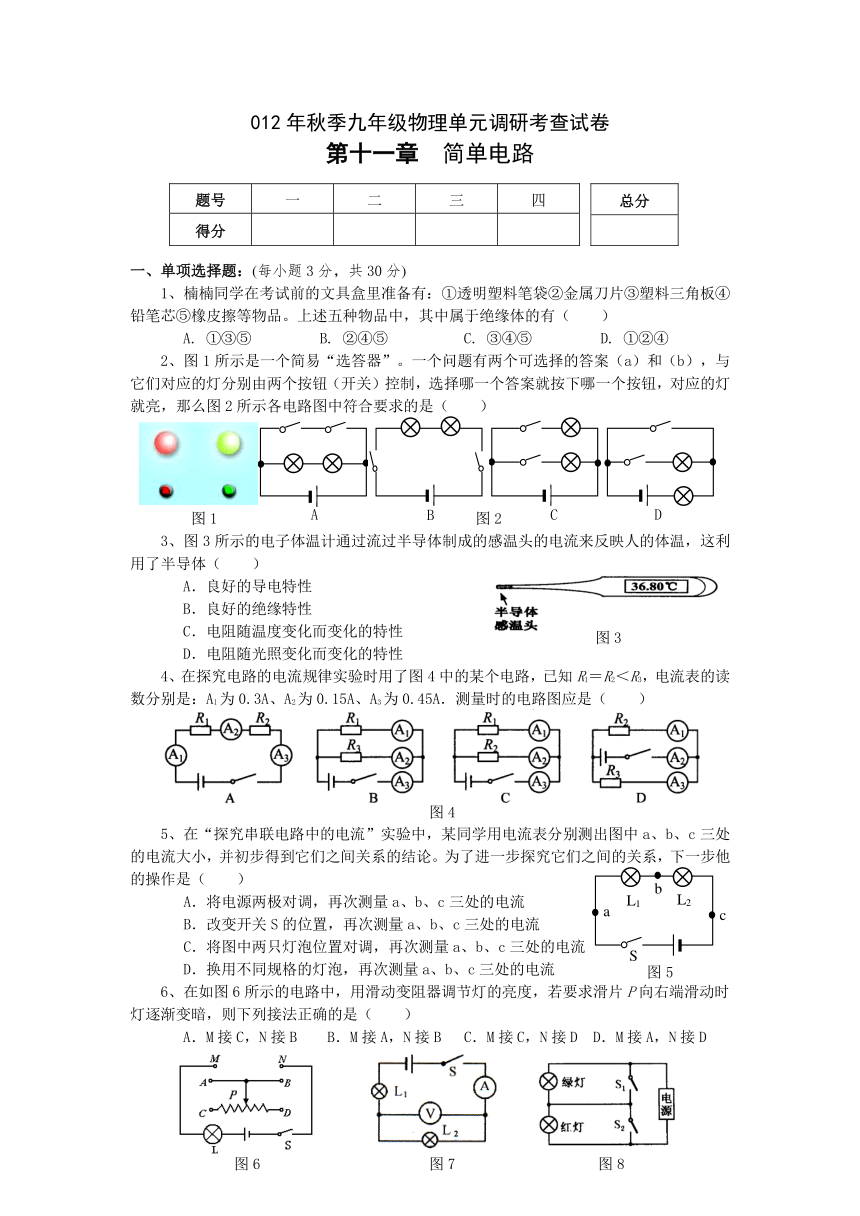

012年秋季九年级物理单元调研考查试卷
第十一章 简单电路
一、单项选择题：(每小题3分，共30分)
1、楠楠同学在考试前的文具盒里准备有：①透明塑料笔袋②金属刀片③塑料三角板④铅笔芯⑤橡皮擦等物品。上述五种物品中，其中属于绝缘体的有（ ）
A. ①③⑤ B. ②④⑤ C. ③④⑤ D. ①②④
2、图1所示是一个简易“选答器”。一个问题有两个可选择的答案（a）和（b），与它们对应的灯分别由两个按钮（开关）控制，选择哪一个答案就按下哪一个按钮，对应的灯就亮，那么图2所示各电路图中符合要求的是（ ）
图1 图2
3、图3所示的电子体温计通过流过半导体制成的感温头的电流来反映人的体温，这利用了半导体（ ）
A．良好的导电特性
B．良好的绝缘特性
C．电阻随温度变化而变化的特性
D．电阻随光照变化而变化的特性
4、在探究电路的电流规律实验时用了图4中的某个电路，已知R1＝R2＜R3，电流表的读数分别是：A1为0.3A、A2为0.15A、A3为0.45A．测量时的电路图应是（ ）
5、在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小，并初步得到它们之间关系的结论。为了进一步探究它们之间的关系，下一步他的操作是（ ）
A．将电源两极对调，再次测量a、b、c三处的电流
B．改变开关S的位置，再次测量a、b、c三处的电流
C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流
D．换用不同规格的灯泡，再次测量a、b、c三处的电流
6、在如图6所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（ ）
A．M接C，N接B B．M接A，N接B C．M接C，N接D D．M接A，N接D

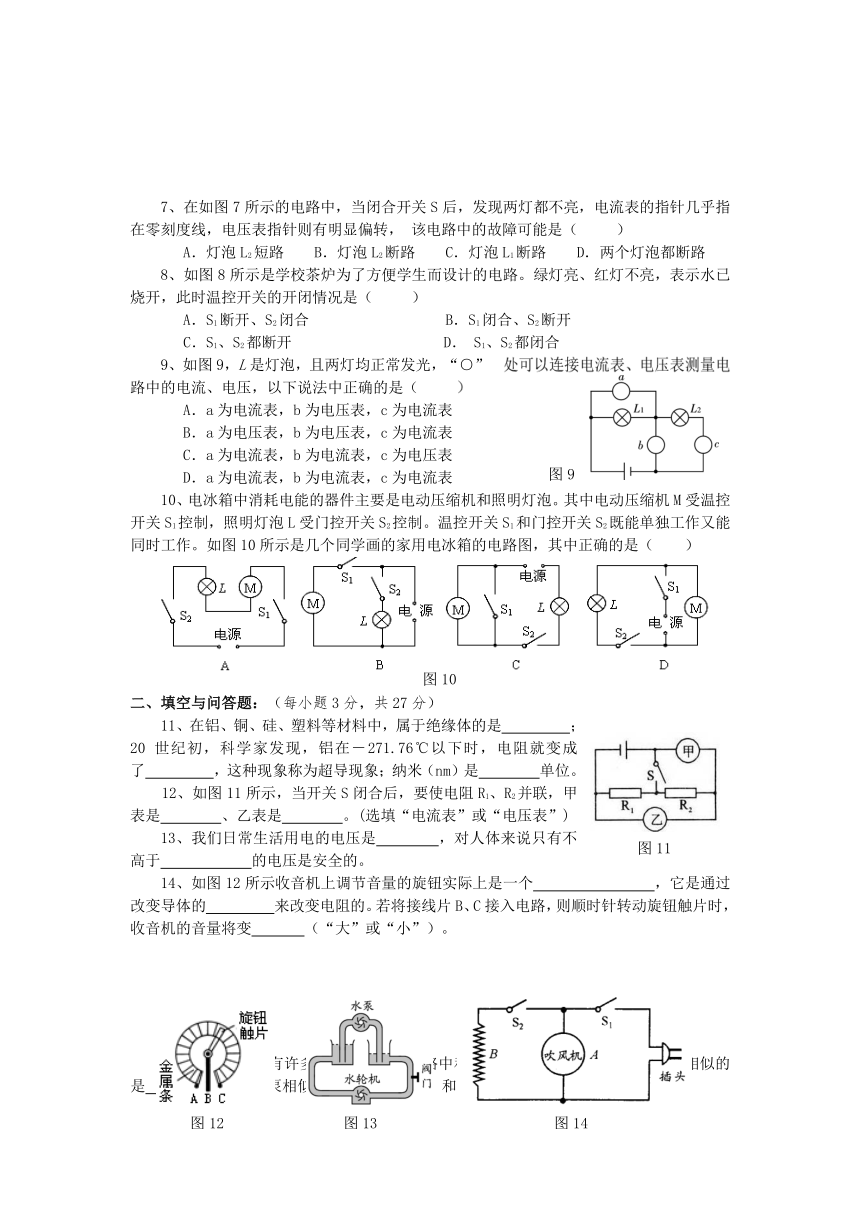

7、在如图7所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转， 该电路中的故障可能是（ ）
A．灯泡L2短路 　 B．灯泡L2断路 　 C．灯泡L1断路 　 D．两个灯泡都断路
8、如图8所示是学校茶炉为了方便学生而设计的电路。绿灯亮、红灯不亮，表示水已烧开，此时温控开关的开闭情况是（ ）
A．S1断开、S2闭合 B．S1闭合、S2断开
C．S1、S2都断开 D． S1、S2都闭合
9、如图9，L是灯泡，且两灯均正常发光，“○”?处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是（ ）
A．a为电流表，b为电压表，c为电流表?
B．a为电压表，b为电压表，c为电流表?
C．a为电流表，b为电流表，c为电压表?
D．a为电流表，b为电流表，c为电流表?
10、电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡。其中电动压缩机M受温控开关S1控制，照明灯泡L受门控开关S2控制。温控开关S1和门控开关S2既能单独工作又能同时工作。如图10所示是几个同学画的家用电冰箱的电路图，其中正确的是（ ）
二、填空与问答题：（每小题3分，共27分）
11、在铝、铜、硅、塑料等材料中，属于绝缘体的是 ；20世纪初，科学家发现，铝在－271.76℃以下时，电阻就变成了 ，这种现象称为超导现象；纳米（nm）是 单位。
12、如图11所示，当开关S闭合后，要使电阻R1、R2并联，甲表是　　　　、乙表是　　　　。(选填“电流表”或“电压表”)
13、我们日常生活用电的电压是 ，对人体来说只有不高于 的电压是安全的。
14、如图12所示收音机上调节音量的旋钮实际上是一个 ，它是通过改变导体的 来改变电阻的。若将接线片B、C接入电路，则顺时针转动旋钮触片时，收音机的音量将变　　　 （“大”或“小”）。
15、电路和水路有许多相似之处。在电路中和如图13所示水路中的阀门作用相似的是 ；和水泵相似的是 ；和水轮机相似的是 。
16、图14所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝。将插头插入插座，若只闭合开关Sl，电吹风吹出的是_______风；若将开关Sl、S2都闭合，电吹风吹出的是_________风。（填“热”或“冷”）
17、在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的。它们的连接方式是______联，原因是它们_________(选填“能”或“不能”)独立工作。
18、图15所示的电璐，开关闭合时电流表(甲)测量的是通过__________的电流（选填“L1”、“L2”或“L1和L2”），电流表(乙)测量的是通过__________的电流（选填“L1”、“L2”或“L1和L2”）。L1和L2两只灯泡是_________________关系（选填“串联”或“并联”）。
19、轿车仪表盘上都有一个用来提醒司机车门是否关好的指示灯，若四个车门中任意一个车门未关好，该指示灯会一直发光，其工作原理如图16所示。
（1）请具体说明保护电阻R0的作用 。
（2）指出该电路的一处不足 。
三、实验探究与作图题：（共27分）
20、（3分）一只玩具猫外形如图17所示，猫体内有电池，猫手相当于一开关，向下压猫手，猫脸上的两个小电灯会一齐发光。把你猜想的猫体内的电路图画在右边的方框内。
21、（6分）小明同学做“用电流表测电流”实验的电路如图18所示，请用笔线代替导线将电路连接完整，使灯L1和L2并联连接，电流表测量通过灯L1电流。_______为研究并联电路中的电流关系，他还应继续测量通过________和________的电流，然后归纳得出结论。
22、（10分）水果含有果酸。如图19所示在水果中插入两片不同金属制成的极板，就组成了一个水果电池。某科学兴趣小组对影响水果电池电压大小的因素进行了实验研究。
（1）在水果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表：
铁——锌 铁——铜 铜——锌
苹果 0.55V 0.60V 0.95V
梨 0.40V 0.50V 0.90V
菠萝 0. 50V 0.55V 1.00V
橙 0.70V 0.78V 1.05V
①画出这个实验的电路图；
②分析实验数据可以得出：在上述条件下，从金属活动性顺序看，所选用的两块极板材料之间的 越大，水果电池的电压越大；并且水果电池的电压还与 有关；
（2）若该小组的同学选用一只橙子并用铜一锌做极板，研究水果电池的电压跟极板与水果的接触面积之间的关系时，应控制 不变；
（3）关于影响水果电池电压大小的因素，你还可以研究的问题是 。(写出一个)
23、（8分）在“探究影响导体电阻大小的因素”实验中，小明设计了如图20的电路。
（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是 。
（2）为粗略判断a、b两点间导体电阻的大小，可观察 。
（3）另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表。你认为 同学的改进更好一些，理由是 。
四、应用与创新: （每小题8分，共16分）
24、如图21甲所示的电池盒，盒外有三个接线柱A、B、C；盒内有三个5号电池插槽，六个接线柱a、b、c、d、e、f；部分连接好的导线已画出，如图21乙中虚线所示。选接盒外不同接线柱，可从该电池盒获得1.5V、3V、4.5V三种输出电压。请你在图21乙的虚线框内，用笔画线代替导线将三节干电池(用元件符号表示)连接起来，组成一个符合实际的电源，并满足下列要求：(1)AB间电压1.5V (A为负极，B为正极)；(2)BC间电压3V (B为负极，C为正极)；(3)AC间电压4.5V (A为负极，C为正极)。
25、如图22，暗盒内有若干规格相同的小彩灯并联后接到暗盒外的电源上，为了判断小彩灯的数目，现提供一只与暗盒内彩灯规格相同的小彩灯、两只电流表和导线，请利用上述器材在图22虚线框内设计出能判断彩灯数目的电路。
