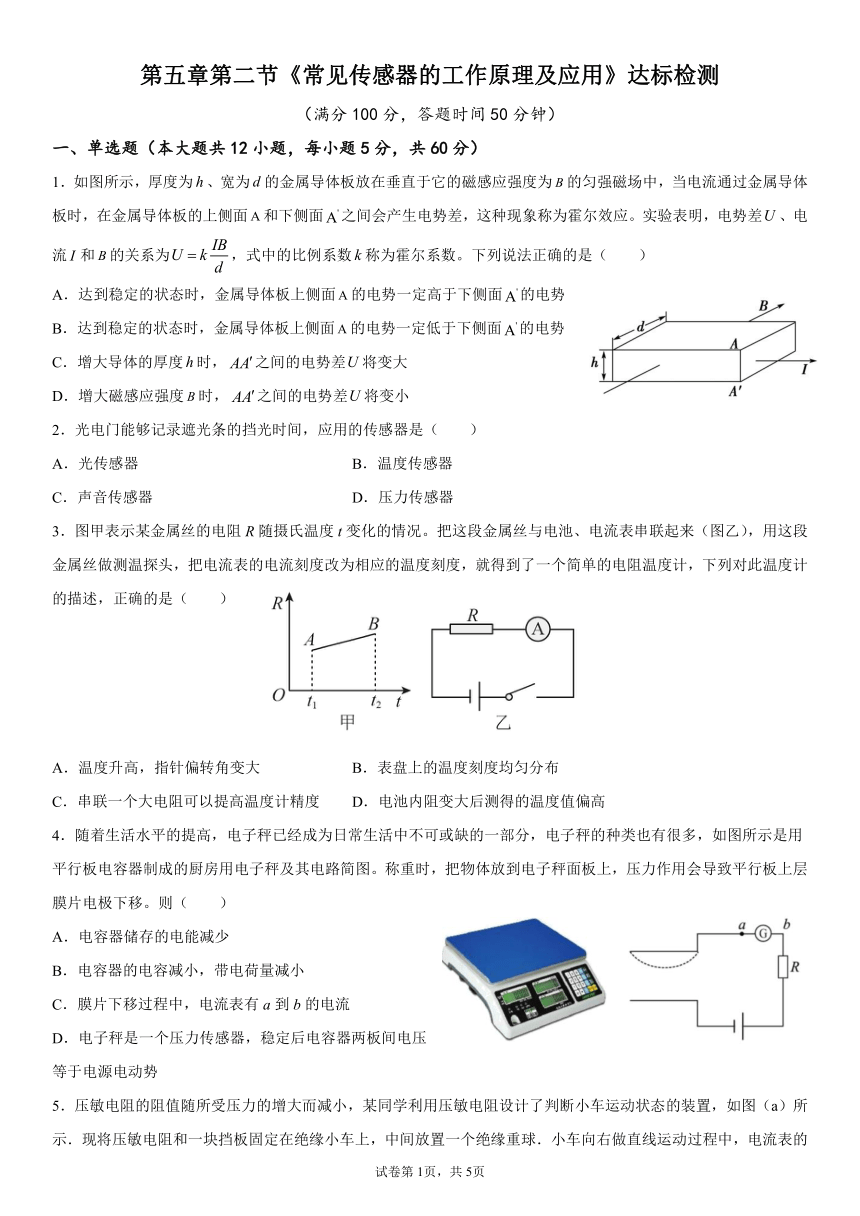

第五章第二节《常见传感器的工作原理及应用》达标检测
（满分100分，答题时间50分钟）
单选题（本大题共12小题，每小题5分，共60分）
1．如图所示，厚度为、宽为的金属导体板放在垂直于它的磁感应强度为的匀强磁场中，当电流通过金属导体板时，在金属导体板的上侧面和下侧面之间会产生电势差，这种现象称为霍尔效应。实验表明，电势差、电流和的关系为，式中的比例系数称为霍尔系数。下列说法正确的是（ ）
A．达到稳定的状态时，金属导体板上侧面的电势一定高于下侧面的电势
B．达到稳定的状态时，金属导体板上侧面的电势一定低于下侧面的电势
C．增大导体的厚度时，之间的电势差将变大
D．增大磁感应强度时，之间的电势差将变小
2．光电门能够记录遮光条的挡光时间，应用的传感器是（ ）
A．光传感器 B．温度传感器
C．声音传感器 D．压力传感器
3．图甲表示某金属丝的电阻R随摄氏温度t变化的情况。把这段金属丝与电池、电流表串联起来（图乙），用这段金属丝做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的电阻温度计，下列对此温度计的描述，正确的是（ ）
A．温度升高，指针偏转角变大 B．表盘上的温度刻度均匀分布
C．串联一个大电阻可以提高温度计精度 D．电池内阻变大后测得的温度值偏高
4．随着生活水平的提高，电子秤已经成为日常生活中不可或缺的一部分，电子秤的种类也有很多，如图所示是用平行板电容器制成的厨房用电子秤及其电路简图。称重时，把物体放到电子秤面板上，压力作用会导致平行板上层膜片电极下移。则（ ）
A．电容器储存的电能减少
B．电容器的电容减小，带电荷量减小
C．膜片下移过程中，电流表有a到b的电流
D．电子秤是一个压力传感器，稳定后电容器两板间电压等于电源电动势

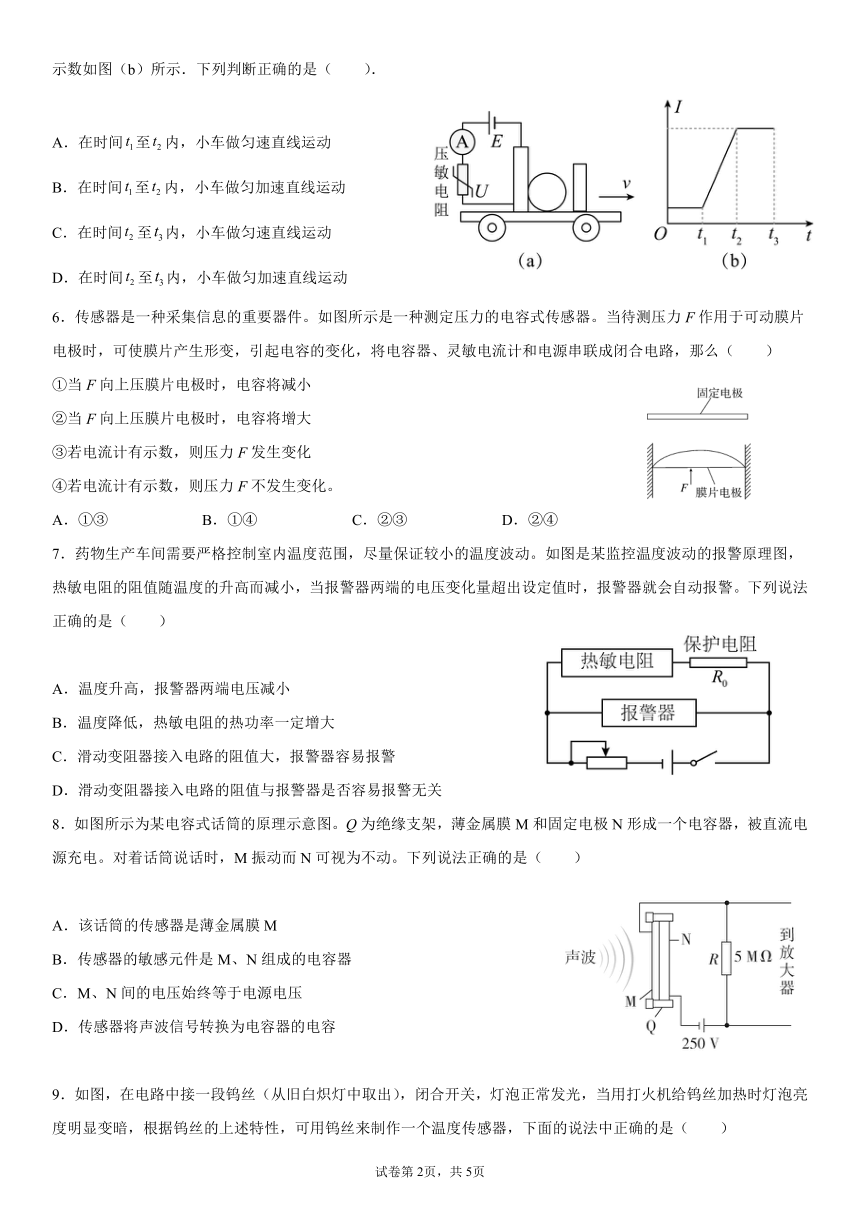

5．压敏电阻的阻值随所受压力的增大而减小，某同学利用压敏电阻设计了判断小车运动状态的装置，如图（a）所示．现将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球．小车向右做直线运动过程中，电流表的示数如图（b）所示．下列判断正确的是（ ）．
A．在时间至内，小车做匀速直线运动
B．在时间至内，小车做匀加速直线运动
C．在时间至内，小车做匀速直线运动
D．在时间至内，小车做匀加速直线运动
6．传感器是一种采集信息的重要器件。如图所示是一种测定压力的电容式传感器。当待测压力F作用于可动膜片电极时，可使膜片产生形变，引起电容的变化，将电容器、灵敏电流计和电源串联成闭合电路，那么（ ）
①当F向上压膜片电极时，电容将减小
②当F向上压膜片电极时，电容将增大
③若电流计有示数，则压力F发生变化
④若电流计有示数，则压力F不发生变化。
A．①③ B．①④ C．②③ D．②④
7．药物生产车间需要严格控制室内温度范围，尽量保证较小的温度波动。如图是某监控温度波动的报警原理图，热敏电阻的阻值随温度的升高而减小，当报警器两端的电压变化量超出设定值时，报警器就会自动报警。下列说法正确的是（ ）
A．温度升高，报警器两端电压减小
B．温度降低，热敏电阻的热功率一定增大
C．滑动变阻器接入电路的阻值大，报警器容易报警
D．滑动变阻器接入电路的阻值与报警器是否容易报警无关
8．如图所示为某电容式话筒的原理示意图。Q为绝缘支架，薄金属膜M和固定电极N形成一个电容器，被直流电源充电。对着话筒说话时，M振动而N可视为不动。下列说法正确的是（ ）
A．该话筒的传感器是薄金属膜M
B．传感器的敏感元件是M、N组成的电容器
C．M、N间的电压始终等于电源电压
D．传感器将声波信号转换为电容器的电容

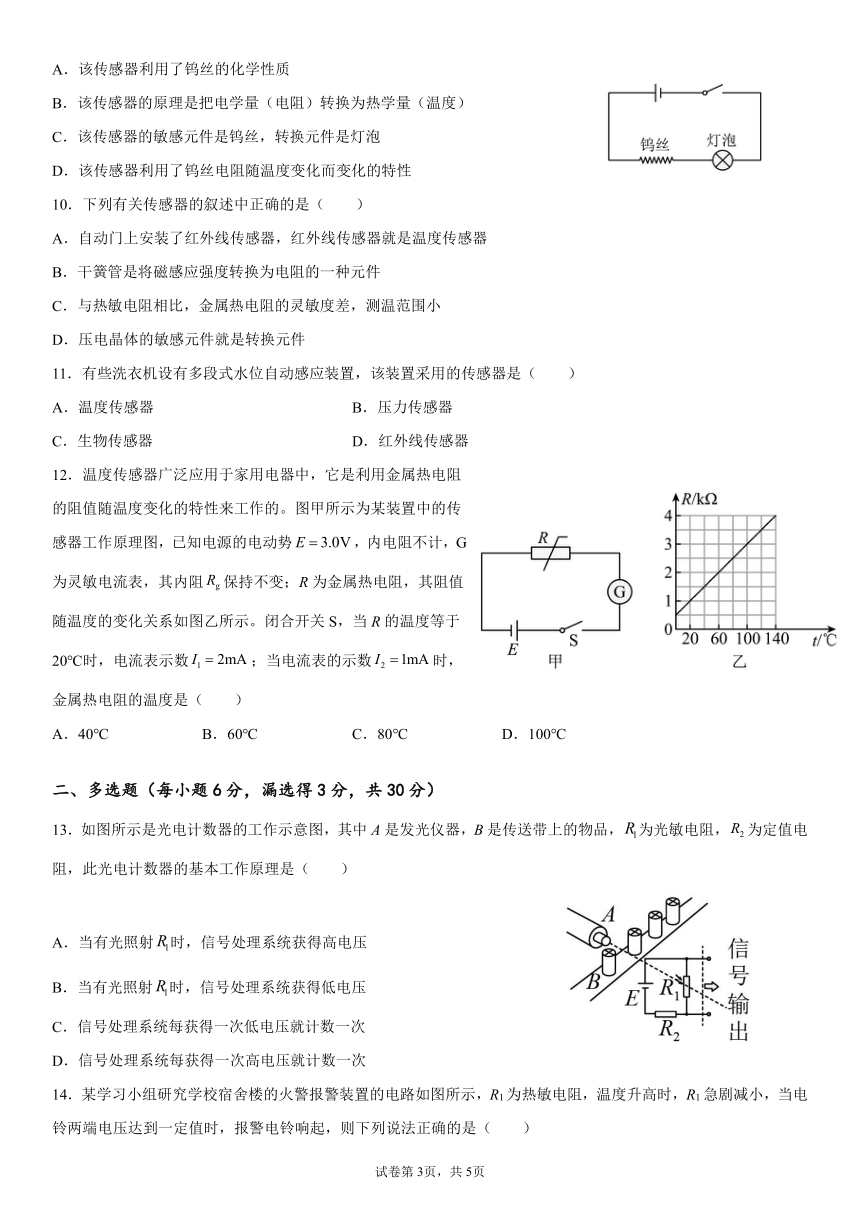

9．如图，在电路中接一段钨丝（从旧白炽灯中取出），闭合开关，灯泡正常发光，当用打火机给钨丝加热时灯泡亮度明显变暗，根据钨丝的上述特性，可用钨丝来制作一个温度传感器，下面的说法中正确的是（ ）
A．该传感器利用了钨丝的化学性质
B．该传感器的原理是把电学量（电阻）转换为热学量（温度）
C．该传感器的敏感元件是钨丝，转换元件是灯泡
D．该传感器利用了钨丝电阻随温度变化而变化的特性
10．下列有关传感器的叙述中正确的是（ ）
A．自动门上安装了红外线传感器，红外线传感器就是温度传感器
B．干簧管是将磁感应强度转换为电阻的一种元件
C．与热敏电阻相比，金属热电阻的灵敏度差，测温范围小
D．压电晶体的敏感元件就是转换元件
11．有些洗衣机设有多段式水位自动感应装置，该装置采用的传感器是（ ）
A．温度传感器 B．压力传感器
C．生物传感器 D．红外线传感器
12．温度传感器广泛应用于家用电器中，它是利用金属热电阻的阻值随温度变化的特性来工作的。图甲所示为某装置中的传感器工作原理图，已知电源的电动势，内电阻不计，G为灵敏电流表，其内阻保持不变；R为金属热电阻，其阻值随温度的变化关系如图乙所示。闭合开关S，当R的温度等于20℃时，电流表示数；当电流表的示数时，金属热电阻的温度是（ ）
A．40℃ B．60℃ C．80℃ D．100℃
多选题（每小题6分，漏选得3分，共30分）
13．如图所示是光电计数器的工作示意图，其中A是发光仪器，B是传送带上的物品，为光敏电阻，为定值电阻，此光电计数器的基本工作原理是（ ）
A．当有光照射时，信号处理系统获得高电压
B．当有光照射时，信号处理系统获得低电压
C．信号处理系统每获得一次低电压就计数一次
D．信号处理系统每获得一次高电压就计数一次
14．某学习小组研究学校宿舍楼的火警报警装置的电路如图所示，R1为热敏电阻，温度升高时，R1急剧减小，当电铃两端电压达到一定值时，报警电铃响起，则下列说法正确的是（ ）
A．若试验时发现当有火时装置不响，应把R2的滑片P向下移
B．若试验时发现当有火时装置不响，应把R2的滑片P向上移
C．增大电源电压，会使报警的临界温度降低
D．增大电源电压，会使报警的临界温度升高
15．如图为电阻R随温度T变化的图线，下列说法中正确的是（ ）
A．图线1是热敏电阻的图线，它是用金属材料制成的
B．图线2是热敏电阻的图线，它是用半导体材料制成的
C．图线1对应的材料化学稳定性好、测温范围大、灵敏度高
D．图线2对应的材料化学稳定性差、测温范围小、灵敏度高
16．如图所示是某居民小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为定值电阻，A、B接监控装置，则（ ）
A．当有人通过而遮蔽光线时，A、B之间电压增大
B．当有人通过而遮蔽光线时，A、B之间电压减小
C．当仅增大R2的阻值时，A、B之间的电压增大
D．当仅减小R2的阻值时，A、B之间的电压增大
17．图甲虚线框内所示是电子秤测量部分的原理图，压力传感器的电阻R随压力F的变化如图乙所示。开关闭合后，压力传感器两端的电压恒为6.0 V。电流表的量程为0.6 A。电表的内阻、踏板和压杆的质量可以忽略不计。则电子秤（ ）
A．最大称量值为1500 N
B．压力传感器的电阻最小为0
C．空载时，电流表的读数为20mA
D．称重为900N时，电阻R为120Ω
三、填空题（共10分）
18．如图所示，图甲为热敏电阻的R t图像，图乙为用此热敏电阻R和继电器组成的一个简单恒温箱温控电路，继电器线圈的电阻为150Ω。当线圈中的电流大于或等于20mA时，继电器的衔铁被吸合。为继电器线圈供电的电池的电动势E＝6V，内阻可以不计。图中的“电源”是恒温箱加热器的电源。
（1）应该把恒温箱内的加热器接在________（选填“A、B端”或“C、D端”）。
（2）如果要使恒温箱内的温度保持100℃，可变电阻R′的值应调节为________Ω。
（3）为使恒温箱内的温度保持在更高的数值，可变电阻R′的值应________（选填“增大”或“减小”）。
19．如图所示，将多用电表的选择开关置于“欧姆”挡，再将电表的两支表笔与负温度系数的热敏电阻RT的两端相连，这时表针恰好指在刻度盘的正中间。若往RT上擦一些酒精，表针将向________（选填“左”或“右”）偏转；若用电吹风机将热风吹向RT，表针将向________（选填“左”或“右”）偏转。（负温度系数指温度升高电阻减小）
试卷第2页，共2页
试卷第1页，共1页
参考答案
1.B 2.A 3.D 4.D 5.D 6.C 7.A 8.D 9.D 10.D 11.B 12.C 13.BD 14.BC 15.BD 16.BC 17.CD
18．A、B端 100 增大
19．左 右 答案第1页，共2页
