第15章 电流和电路 第03讲 电压、串并联电路电压的规律 （含解析）

第03讲电压、串并联电路电压的规律
【考点梳理】
【考点一电压】
电压使电路中自由电荷定向移动形成电流，电源是提供电压的装置。
电压的符号是U，单位为伏特（伏，V）。比伏特大的有千伏（kV），比伏特小的有毫伏（mV），
1 kV＝103 V，1 V＝103mV，1 kV＝106 mV
【考点二电压表】
测量电路两端电压的仪表叫电压表，符号为，其内阻很大，接入电路上相当于开路。
电压表的示数：
量程 使用接线柱* 表盘上刻度位置 大格代表值 小格代表值
0～3V “-”和“3” 下一行 1V 0.1V
0～15V “-”和“15” 上一行 5V 0.5V
在0～15V量程读出的示数是指针指向相同位置时，在0～3V量程上读出的示数的5倍。
正确使用电压表的规则：
电压表必须和被测的用电器并联。
如果与被测用电器串联，会因为电压表内阻很大，此段电路开路而无法测此用电器两段的电压。如果被测用电器在支路上，这时电压表测的是其他支路两端的电压；如果被测用电器在干路上，则整个电路便成开路了，这时电压表测的是电源电压。
②“+”“－”接线柱的接法要正确，必须使电流从“＋”接线柱流进电压表，从“－”接线柱流出来。
否则电压表的指针会反向偏转。
③被测电压不能超过电压表量程。若不能预先估计待测电压的大小时，应选用最大量程进行试触。
若被测电压超过电压表的量程将使指针转出刻度范围把指针打弯或把电压表烧坏。若指针偏转超过最大值则应断开开关检查；如果指针偏转幅度太小（小于3V），会影响读数的准确性，应选用小量程档。
④电压表的两个接线柱可以直接连到电源的两极上，此时测得的是电源的电压值。
使用电表前，如果指针不指零，可调整中央调零螺旋使指针调零。
常见的电压：家庭电路电压——220V
对人体安全的电压——不高于36V
一节干电池的电压——1.5V
每节铅蓄电池电压——2V
电池组电压特点：
①串联电池组的电压等于每节电池电压之和；
②并联电池组的电压跟每节电池的电压相等。
【考点三串、并联电路电压的规律】
串联电路两端的总电压等于各部分电路两端电压之和。
并联电路中，各支路两端的电压相等，且都等于电源电压值。
【题型归纳】
题型一：电压的理解
1．（四川省遂宁市第二中学校）下列关于电压的说法中，不正确的是（　　）
A．电压是使电路中形成电流的原因
B．人体的安全电压不高于36V
C．干电池、蓄电池都是提供电压的装置
D．电路两端有电压，电路中一定有电流
2．（2017·北京五十五中九年级期中）下列关于电流和电压的说法中正确是（　　）
A．大量电荷的移动形成电流
B．自由电子定向移动的方向为电流方向
C．通过导体的电流越大，导体两端的电压就越低
D．电压是使电路中形成电流的原因

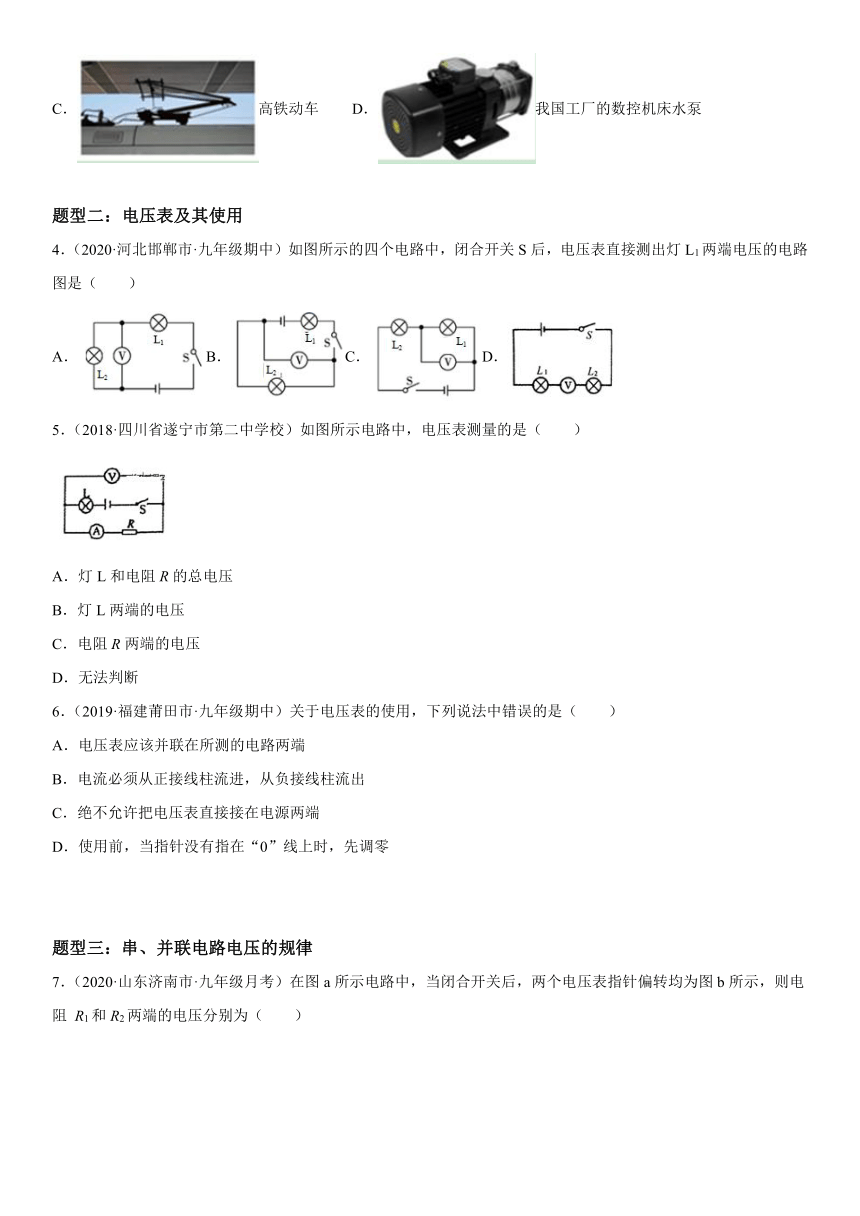

3．（2021·四川成都市·）图中各设备的工作电压与华为智能手机的电池电压最接近的是（　　）
A．装有2节七号干电池的体温枪 B．用家庭电路工作的紫外线消毒灯
C．高铁动车 D．我国工厂的数控机床水泵
题型二：电压表及其使用
4．（2020·河北邯郸市·九年级期中）如图所示的四个电路中，闭合开关S后，电压表直接测出灯L1两端电压的电路图是（　　）
A．B．C．D．
5．（2018·四川省遂宁市第二中学校）如图所示电路中，电压表测量的是（　　）
A．灯L和电阻R的总电压
B．灯L两端的电压
C．电阻R两端的电压
D．无法判断
6．（2019·福建莆田市·九年级期中）关于电压表的使用，下列说法中错误的是（　　）
A．电压表应该并联在所测的电路两端
B．电流必须从正接线柱流进，从负接线柱流出
C．绝不允许把电压表直接接在电源两端
D．使用前，当指针没有指在“0”线上时，先调零
题型三：串、并联电路电压的规律

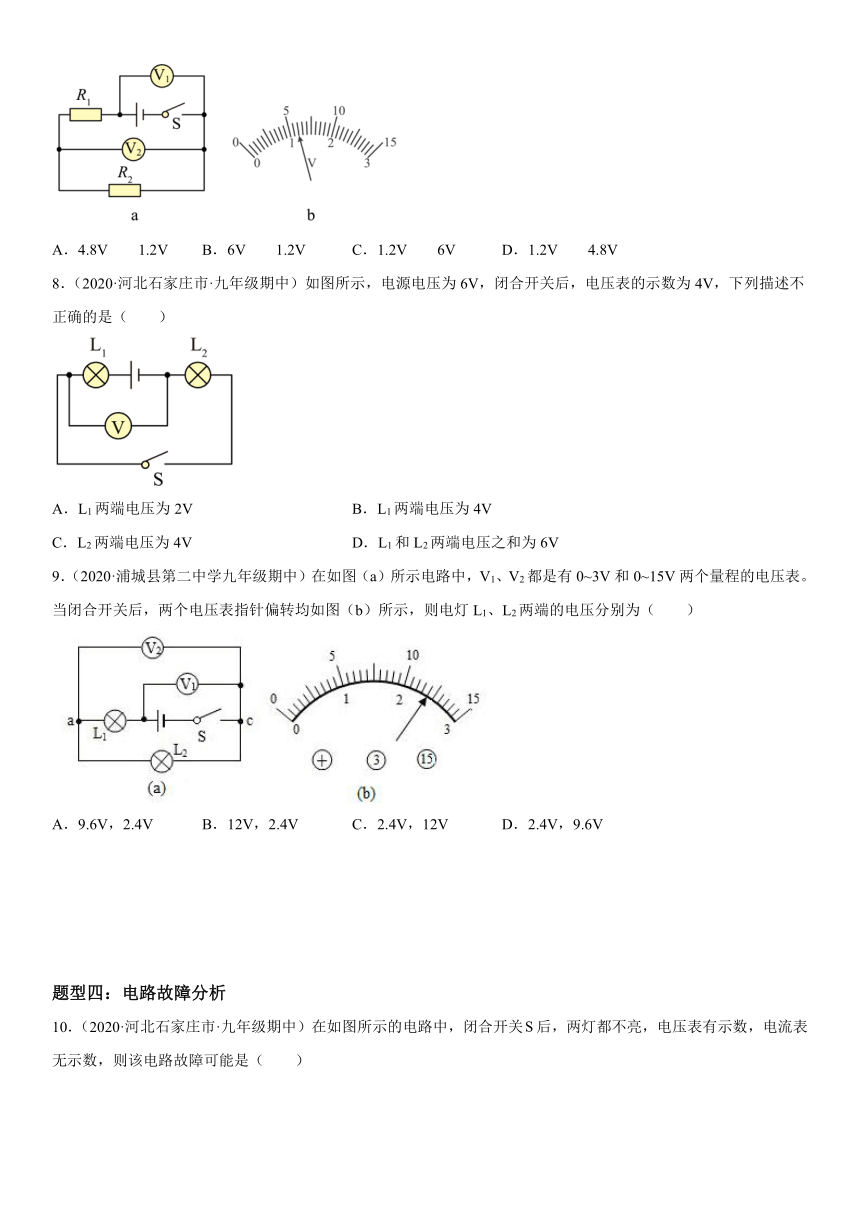

7．（2020·山东济南市·九年级月考）在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻 R1和R2两端的电压分别为（ ）
A．4.8V 1.2V B．6V 1.2V C．1.2V 6V D．1.2V 4.8V
8．（2020·河北石家庄市·九年级期中）如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（　　）
A．L1两端电压为2V B．L1两端电压为4V
C．L2两端电压为4V D．L1和L2两端电压之和为6V
9．（2020·浦城县第二中学九年级期中）在如图（a）所示电路中，V1、V2都是有0~3V和0~15V两个量程的电压表。当闭合开关后，两个电压表指针偏转均如图（b）所示，则电灯L1、L2两端的电压分别为（　　）
A．9.6V，2.4V B．12V，2.4V C．2.4V，12V D．2.4V，9.6V
题型四：电路故障分析

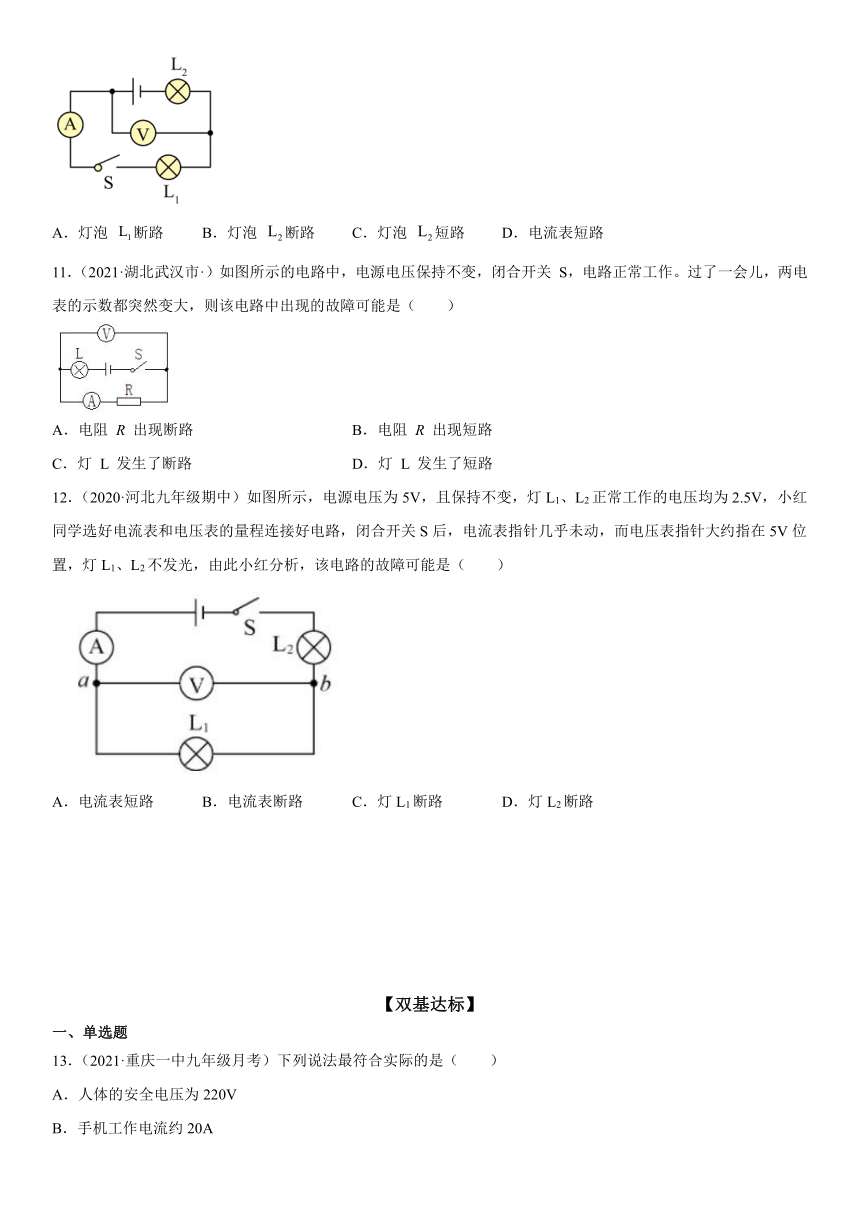

10．（2020·河北石家庄市·九年级期中）在如图所示的电路中，闭合开关后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是（　　）
A．灯泡 断路 B．灯泡 断路 C．灯泡 短路 D．电流表短路
11．（2021·湖北武汉市·）如图所示的电路中，电源电压保持不变，闭合开关 S，电路正常工作。过了一会儿，两电表的示数都突然变大，则该电路中出现的故障可能是（　　）
A．电阻 R 出现断路 B．电阻 R 出现短路
C．灯 L 发生了断路 D．灯 L 发生了短路
12．（2020·河北九年级期中）如图所示，电源电压为5V，且保持不变，灯L1、L2正常工作的电压均为2.5V，小红同学选好电流表和电压表的量程连接好电路，闭合开关S后，电流表指针几乎未动，而电压表指针大约指在5V位置，灯L1、L2不发光，由此小红分析，该电路的故障可能是（　　）
A．电流表短路 B．电流表断路 C．灯L1断路 D．灯L2断路
【双基达标】
一、单选题
13．（2021·重庆一中九年级月考）下列说法最符合实际的是（　　）
A．人体的安全电压为220V
B．手机工作电流约20A
C．一节新干电池电压约1.5V
D．在中国大陆家庭电路中的电压为380V
14．（2018·武冈市第二中学九年级期中）小明的探究小组在练习使用电压表时，小军把电压表接成了如图所示的电路，当闭合开关时所发生的现象是（　　）
A．灯泡亮、电压表有示数 B．灯泡不亮、电压表有示数
C．灯泡亮、电压表无示数 D．灯泡不亮、电压表无示数
15．（2019·福建莆田市·九年级期中）在图所示的电路中，各元件均完好，电源电压是3V，开关闭合后，以下说法正确的是（　　）
A．电压表的示数为0V B．电压表的示数约为3V
C．电流表的示数为0A D．L2能正常发光
16．（2020·浦城县第二中学九年级期中）用电流表测通过灯L1的电流，用电压表测灯L1两端电压，下图电路符合要求的是（　　）
A．B．C． D．
17．（2018·福建九年级期中）如图所示电路，a、b是电表，闭合开关要使两灯均发光，则（　　）
A．a、b都是电流表 B．a、b都是电压表
C．a是电流表，b是电压表 D．a是电压表，b是电流表
18．（2021·哈尔滨德强学校九年级开学考试）如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯L1短路（灯L2、电表不会烧坏），会有下面哪种情况发生（　　）
A．电流表示数变小 B．电压表无示数 C．电压表示数不变 D．电压表有示数
19．（2021·沙坪坝区·重庆八中）如图所示的电路，只闭合S1时电压表的示数为U1，电流表的示数为I1；若S1、S2同时闭合时电压表的示数为U2，电流表的示数为I2。下列关于电流和电压值的大小关系正确的是（　　）
A．I1= I 2；U1> U 2 B． I 1< I 2；U 1> U 2
C．I1> I 2；U 120．（2021·广东深圳市·九年级）如图所示，电源电压保持不变，下列说法不正确的是（　　）
A．同时闭合S1、S2，通过两灯泡的电流可能相同
B．若先闭合S1，再闭合S2，则电压表示数不变，电流表示数变大
C．若灯L1短路，则闭合S1、S2后，两灯都不亮
D．若把电压表和电流表位置对调，则闭合S1、S2，两表都烧坏
21．（2020·石家庄市第四中学九年级月考）酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢!如图所示，几只水果提供的电力足以点亮一排发光二极管，水果在这里扮演了“电源”的角色，关于这个电路说法错误的是（　　）
A．水果的作用是给电路提供电压
B．此时电路中有电荷在发生定向移动
C．水果电池将电能转化为化学能
D．少串联一个水果电池，发光二极管将变暗
22．（2017·山西吕梁市·九年级期中）在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（　　）
A．5.6V 1.4V B．7V 1.4V C．1.4V 7V D．1.4V 5.6V
23．（2020·武汉第三寄宿中学九年级月考）在如图所示电路中，开关S闭合时，规格相同的灯泡L1、L2均能发光，图中甲、乙、丙为电表，粗心的小明在读数时只在纸上记录了如图所示数字，则下列说法中正确的是（　　）
A．L1和L2并联，甲、乙、丙示数分别为0.6V，1.2A，0.3A
B．L1和L2并联，电源电压为1.2V，通过L1、L2的电流分别为0.3A、0.6A
C．L1和L2串联，电路中的电流为0.6A，L1、L2两端的电压分别为0.3V、1.2V
D．L1和L2串联，甲、乙、丙示数分别为0.3A、0.6V、1.2V
【高分突破】
一：单选题
24．（2019·福建九年级期中）如图所示，在探究串联电路的电压关系时，小华用电压表测出两端的电压分别为Uab=2V，Ubc=1V，Uac=3V。在表格中记录数据后，下一步该做的是（　　）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
25．（2021·广东九年级期末）如图电路， 闭合开关S后， 电压表 V1的示数为 6V， 电压表 V2的示数为 2V， 则电阻R1两端的电压为（　　）
A．4 V B．2V C．8V D．6 V
26．（2021·全国九年级课时练习）下列说法正确的是（　　）
A．在并联电路中，不论灯泡电阻是大是小，每个灯泡两端的电压都相等
B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连
C．只要电路两端接上电压表，则电路中一定有电流通过
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好
27．（2021·山东烟台·）如图所示，电源电压恒定不变，闭合开关S，灯L1和L2均发光，一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（　　）
A．灯L1断路 B．灯L2断路
C．灯L1短路 D．灯L2短路
28．（2021·全国九年级专题练习）如图所示的电路中，已知定值电阻，， 当开关接到位置1闭合时，电压表的示数为1.0V；当开关接到位置2闭合时，则电压表的示数可能为（　　）
A．1.2V B．2.1V C．0.9V D．1.1V
29．（2021·全国九年级专题练习）如图所示电路中，开关S断开时，电压表，电流表均无示数；S闭合时，电流表有示数，电压表无示数，电路中仅有一处故障，下列判断正确的是（　　）
A．电阻断路 B．电阳断路 C．电阻短路 D．电阻断路
30．（2020·石家庄外国语教育集团九年级月考）如图所示，电源电压恒定、当开关S1断开，S2闭合时，电压表的示数如甲图所示，当开关S1闭合，S2断开时，电压表的示数如乙图所示，则灯L1、L2两端的电压分别为（　　）
A．3.5V 8.5V B．8.5V 3.5V
C．3.5V 5.0V D．5.0V 3.5V
31．（2020·河北石家庄二十三中九年级月考）如图当开关闭合时，发现电路中的电表只有两个有明显偏转，则电路中发生的故障可能是（　　）
A．电压表V2短路 B．电流表断路
C．定值电阻R短路 D．灯泡L短路
32．（2021·天津九年级）如图所示电路，闭合开关，小灯泡、均不发光，电压表指针有明显偏转，电流表示数为零。若电路中只有一处故障，则造成这一现象可能的原因是（　　）
A．灯泡断路 B．灯泡短路
C．灯泡断路 D．灯泡短路
33．（2021·全国）如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系式正确的是（　　）
A．U2＝U1+U3 I1＝I2 B．U2＝U1＝U3 I1＝I2
C．U3＝U1+U2 I1＜I2 D．U3＝U1+U2 I1＜I2
二、填空题
34．（2021·上海九年级课时练习）电压是形成 _________的原因，一节普通干电池的电压 ______ V，家庭照明电路的电压是_______ V，对人体来说安全电压 ________ V ，电源是提供_________ 的装置。
35．（2020·江苏盐城市·景山中学）如图所示电路，L1、L2是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，则a为______，b为______，c为______（选填“电压表”或“电流表”）。
36．（2021·山西省平遥中学校九年级期中）太阳能是21世纪重点发展的能源之一。太阳能汽车是利用太阳能电池将接受到的太阳能转化为电能，再利用电动机来驱动汽车的一种绿色环保汽车。一款太阳能实验车，在晴朗的天气，电池对着太阳时产生的电压为U=120V，若每块电池产生的电压为2V，则至少需要_____块这样的电池_____联才能提供。
37．（2021·重庆一中九年级月考）如图所示电路，已知L1、L2规格相同，电源电压为12V。当开关S闭合时，L1、L2串联，流过L1的电流为0.6A。则③位置处电表示数大小为______，图中②位置处电表应为______表（选填“电流”或“电压”）。
38．（2021·重庆一中九年级月考）如图所示电路中，电源电压不变，当开关S断开时，电压表V1的示数为4V，电压表V2的示数为7V；当开关S闭合时，电压表V1的示数为10V，电压表V2的示数为2.5V。则电源电压为______V；开关S断开时，灯L1两端的电压为______V。
39．（2020·江苏盐城市·景山中学）如图所示的电路中，电压表所用的量程不明。当电路闭合后，V1和V2的示数分别如图，则L1两端的电压是______V。若L2的灯丝突然烧断，则电压表V1的示数______，电压表V2的示数______（选填“变大”、“变小”或“不变”）。
40．（2021·沙坪坝区·重庆八中）如图所示电路，当闭合开关S1，断开S2时，电压表V1、V2、V3的示数分别为4V、1V、6V，电流表的示数为0.5A，则此时流过灯L1的电流为__________A，电源电压为__________V；当同时闭合开关S1，S2，则有示数的电表有__________个。
三、作图题
41．（2020·全国九年级单元测试）在探究“串联电路电压的规律”实验中，要用电压表测灯L2两端的电压，连接的电路如图所示。图中只有一根导线连错了，请在连错的导线上画“ ”，并画出正确的连线。
42．（2020·全国）如图所示电路里填上适当的电表符号，要求两灯串联。
43．（2020·石家庄外国语教育集团九年级月考）在图中，要求L1、L2串联，用电流表测量电路中的电流（约0.4A），电压表测量灯泡L1两端的电压，开关控制整个电路，用笔画线表示导线将图中所缺的两根导线补全。
44．（2021·江苏）如图所示，小明连接并联电路时连线有错误，请你在错接的导线上画×，只改接图中的一根导线的一端，使两灯并联，且电路连接正确。
四、计算题
45．（2021·沙坪坝区·重庆八中）如图所示，设电源电压保持不变，S1断开、S2闭合时，电压表读数为4.5V；S1闭合、S2断开时，电压表读数变为3V，请你求出灯泡L1和L2两端电压？
46．（2021·重庆一中九年级月考）如图所示（a）电路，V1、V2是两个相同的电压表。当闭合开关后，灯泡L1和灯泡L2都发光，这时两个电压表的指针偏转角度相同，均为图（b）所示，指针刚好对准刻度线位置。则
（1）求灯泡L1和灯泡L2两端的电压；
（2）若将灯泡L1和灯泡L2改接为图（c）所示的电路，电源电压保持不变，当开关S闭合后，灯泡L1和灯泡L2都发光，电流表A2示数为0.8A，通电10s，流过灯泡L2的电荷量为5C，求此时通过灯泡L1的电流和灯泡L2两端的电压。
47．（2020·全国九年级专题练习）小明同学按图甲所示的电路进行实验，已知电源由四节新干电池组成。闭合开关S后，电流表A1和A2的指针均指在图乙所示的位置。则L1、L2的电流各是多少？电源电压及两电压表V1、V2示数是多少？
【答案详解】
1．D
【详解】
A．电压在电路中的作用是使电荷做定向移动形成电流，故A正确，A不符合题意；
B．经大量实践证明，对人体安全的电压不高于36V，故B正确，B不符合题意；
C．干电池、蓄电池工作时都是将化学能转化为电能，都能够提供电压，故B正确，B不符合题意；
D．电路两端有电压，且电路是通路，电路中才有电流，故D错误，D符合题意。
故选D。
2．D
【详解】
A．只有电荷的定向移动才能形成电流，故A错误；
B．物理学中规定正电荷定向移动的方向为电流方向，故B错误；
CD．电压是使电路中的自由电荷定向移动形成电流的原因，当导体两端的电压越大，通过导体的电流就越大，故C错误；D正确。
故选D。
3．A
【详解】
由生活经验知道，华为智能手机的电池电压最接近3.7V。
A．体温枪是以2节干电池为电源，电压为3V，故A符合题意；
B．我国家庭电路工作的电压是220V，故B不符合题意；
CD．我国动力用电的电压一般为380V，甚至更高，故CD不符合题意。
综上所述，只有A符合题意。
故选A。
4．C
【详解】
AB．两灯泡串联，电压表与灯泡L2并联，测L2两端的电压，故AB不符合题意；
C．两灯泡串联，电压表与灯L1并联，测L1两端的电压，故C符合题意；
D．两灯泡串联，电压表串联在电路中，不能测L1、L2的电压，故D不符合题意。
故选C。
5．C
【详解】
观察电路图可知，这是一个串联电路，从正极出来的电流经过小灯泡后，电压表和定值电阻R并联后回到负极，故电压表测定值电阻R的电压，故C符合题意。
故选C。
6．C
【详解】
A．电压表的内阻比较大，串联在电路中相当于开路，所以只能并联在电路的两端，故A正确，不符合题意；
B．电压表并联在电路中时，必须遵循电流“正进负出”的原则，故B正确，不符合题意；
C．因为电压表的内阻比较大，所以电压表可知直接接在电源两端，故C错误，不符合题意；
D．使用电压表前，若指针不在零刻度线上，应该先对电压表指针进行调零，故D正确，不符合题意。
故选C。
7．A
【详解】
由电路图知，两个电阻串联在电路中，电压表V1测电源电压，V2测电阻R2两端的电压，而两电压表指针偏转相同，据串联电路的电压特点知，V1所选的量程为0~15V，对应的分度值为0.5V，示数为6V，V2所选的量程为0~3V，对应的分度值为0.1V，示数为1.2V，则R1两端的电压
U1=U-U2=6V-1.2V=4.8V
故A符合题意，BCD不符合题意。
故选A。
8．B
【详解】
因为电压表测L2两端的电压，所以L2两端的电压为U2=4V，又因为L1、L2串联，则L1和L2两端电压之和为，所以L1两端的电压为
U1=U-U2=6V-4V=2V
故ACD正确，不符合题意；B错误，符合题意。
故选B。
9．A
【详解】
由电路图可知，灯泡L1、L2串联，电压表V1测电源电压，电压表V2测L2两端的电压，因为串联电路两端电压等于各部分电压之和，所以电压表V1的示数应大于V2的示数，而两个电压表指针偏转均相同，则电压表V1的量程是0~15V，分度值为0.5V，示数为12V，即电源电压
U=12V
电压表V2的量程是0~3V，分度值为0.1V，示数为2.4V，即L2两端的电压
U2=2.4V
由串联电路的特点可知，L1两端的电压
U1=U-U2=12V-2.4V=9.6V
故A符合题意，BCD不符合题意。
故选A。
10．A
【详解】
由题可知，闭合开关后，两灯串联，电压表测量两端的电压，、都不亮，电流表无示数，说明电路中有断路现象，电压表有示数，说明电压表两端能与电源两极连通，灯泡是完好的，所以故障原因可能是灯泡断路，故符合题意，BCD不符合题意。
故选A。
11．D
【详解】
由电路图知，灯L与电阻R串联在电路中，电压表 测R两端的电压，电流表测电路中的电流，当电路中出现故障中，两电表的示数都增大，则是电路中出现了短路，且短路的是灯L，因为电路出现断路时，电流表无示数，电阻R出现短路时，电压表无示数，故ABC不符合题意，D符合题意。
故选D。
12．C
【详解】
由图可知，两个灯泡串联，电压表测量灯泡L1两端的电压。闭合开关S后，电流表指针几乎未动，灯L1、L2不发光，说明电路中没有电流通过，则故障类型为断路；电压表指针大约指在5V位置，说明故障位置在灯L1处，所以电路中故障是灯L1断路。故ABD不符合题意，C符合题意。
故选C。
13．C
【详解】
A．人体的安全电压为不超过36V，故A不符合题意；
B．手机工作电流约20mA，故B不符合题意；
C．一节新干电池电压约1.5V，故C符合题意；
D．在中国大陆家庭电路中的电压为220V，故D不符合题意。
故选C。
14．B
【详解】
电压表在使用时必须与被测用电器并联，在串联使用时， 由于电压表的电阻很大，电路中的电流很小，所以灯泡不会亮，但电压表有读数，此时电压表测电源电压，故B符合题意，ACD不符合题意。
故选B。
15．B
【详解】
如图所示，电压表与灯泡L2串联后与灯泡L1并联在电路中，而电流表在干路上。
AB．因为电压表的内阻很大，串联在电路中相当于开路，此时的电压表测灯泡L1两端电压，接近电源电压，示数约为3V。故A错误，B正确；
C．因为电流表在干路上，而灯泡L1是可以发光的，所以电流表示数不为0，故C错误；
D．因为电压表与灯泡L2串联后与灯泡L1并联在电路中，导致灯泡L2所在电路相当于开路，所以灯泡L2通过的电流几乎为0，不会发光。故D错误。
故选B。
16．D
【详解】
A．L1、L2串联，电流表与灯L1串联，但正负接线柱接反，不能测出通过灯L1的电流，故A不符合题意；
B．L1、L2串联，电流表测通过灯L1的电流，也测通过L2的电流，但电压表测的是电源电压，故B不符合题意；
C．L1、L2并联，电流表在干路上，测干路电流，电压表测的是电源电压，故C不符合题意；
D．L1、L2并联，电流表在L1支路，测通过灯L1的电流；电压表并联在L1两端、测量灯L1两端的电压，故D符合题意。
故选D。
17．C
【详解】
根据电路图可知，电表a与小灯泡串联在电路中，所以电表a是电流表，电表b与小灯泡并联在电路中，所以电表b是电压表。
故选C。
18．B
【详解】
由图可知：两灯泡串联，电流表测电路中的电流，电压表测L1两端的电压，当灯L1短路后，电路的总电阻减小，电源电压不变，故电流增大，电流表读数增大；此时电压表就相当于接在导线两端，故电压表读数为零。
故选B。
19．C
【详解】
只闭合S1时，两个灯泡串联，电流表测电路中电流，电压表测右边灯泡两端的电压，若S1、S2同时闭合时，左边的灯泡和电流表短路，电流表的示数为零，只有右边的灯泡接入电路，电压表测右边灯泡两端的电压，即电源电压，所以
I1>I2，U 1故选C。
20．D
【详解】
A．同时闭合S1、S2，若两灯泡的规格相同，由并联电路电压特点可知两灯泡两端的电压相等，由欧姆定律可知通过两灯泡的电流相同，故A正确，A不符合题意；
B．先闭合S1，灯泡L1接入电路，电流表测通过灯泡L1的电流，再闭合S2，两灯泡并联接入电路，此时电流表测干路电流，由并联电路电流规律可知电流表示数变大，电压表测两灯泡两端的电压即电源电压，所以电压表示数不变，故B正确，B不符合题意；
C．若灯L1短路，因两灯泡并联，则灯L2同时被短路，闭合S1、S2后，两灯都不亮，故C正确，C不符合题意；
D．若把电压表和电流表位置对调，闭合S1、S2，电压表串联接入电路，串联在干路中相当于整个电路断开，所以两表都不会烧坏，故D错误，D符合题意。
故选D。
21．C
【详解】
AC．水果电池工作时，将化学能转化为电能，给电路提供电压，故A正确，不符合题意；C错误，符合题意；
B．二极管发光，说明电路中有电流，即有电荷在发生定向移动，故B正确，不符合题意；
D．如果少串联一个水果电池，电压变小，则发光二极管将变暗，故D正确，不符合题意。
故选C。
22．A
【详解】
由电路图知道，电阻R1与R2串联，电压表V1测两电阻串联电压，即电源电压，电压表V2测电阻R2两端电压，所以，电压表V1示数应大于电压表V2示数，而两电压表指针位置相同，则说明电压表V1量程是0～15V，分度值是0.5V，电压表示数UV1=7V；电压表V2量程是0～3V，分度值是0.1V，电压表示数UV2=1.4V；故电阻R2的电压
U2=UV2=1.4V
电阻R1的电压
U1=UV1-U2=7V-1.4V=5.6V
故选A。
23．D
【详解】
AB．规格相同的灯泡L1、L2均能发光时，它们的连接方式要么是串联、要么是并联。两灯泡并联时，电路中电流有两条路径，电流从电源的正极出发，经乙电表后分支，一支经灯泡L1回到电源的负极，一支经灯泡L2、丙电表回到电源的负极，则甲为电压表测电源的电压，乙为电流表测干路电流，丙为电流表测L2支路的电流，因为并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，所以由可知，通过两灯泡的电流相等，干路电流是L2支路电流的两倍，由图中数据可知：
①乙的示数为1.2A，丙的示数为0.6A，则甲的示数为0.3V；
②乙的示数为0.6A，丙的示数为0.3A，则甲的示数为1.2V，通过L1、L2的电流均为0.3A。故AB错误；
CD．两灯泡串联时，电路中的电流只有一条路径，电流从电源的正极出发，依次经甲电表、灯泡L2、灯泡L1回到电源的负极，则甲为电流表测电路中的电流，乙为电压表测L2两端的电压，丙为电压表测电源的电压，因为串联电路中各处的电流相等，且两灯泡规格相同时它们两端的电压相等，所以由可知，电源的电压是L2两端电压的2倍，即丙的示数是乙示数2倍，由图中数据可知：
①丙的示数为1.2V，乙的示数为0.6V，则甲的示数为0.3A；
②丙的示数为0.6V，乙的示数为0.3V，则甲的示数为1.2A，L1、L2两端的电压均为0.3V。故C错误，D正确。
故选D。
24．C
【详解】
ABC．用电压表测出ab、bc、ac两端的电压分别为 Uab=2V，Ubc=1V，Uac=3V，说明两个小灯泡不是同一个规格的，但一组数据具有很大的偶然性，因此为了得到普遍规律，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性；故C符合题意，AB不符合题意；
D．若换用电压表的另一量程，再测出一组电压值，因为灯泡的电压不会发生改变，所以换用大量程测得的电压不变，而且由于量程太大，读出的数据误差更大，故D不符合题意。
故选C。
25．A
【详解】
由图可知，R1、R2串联，电压表V1测电源电压，电压表V2测R2两端电压，则R1两端的电压为
U1=U-U2=6V-2V=4V
故A符合题意，BCD不符合题意。
故选A。
26．A
【详解】
A．并联电路支路电压都等于电源电压，故A正确；
B．电压表可以直接并联在电源两端，它的两个接线柱允许不通过用电器直接与电源两极相连，故B错误；
C．当电压表并联在导线两端时，示数为零；故C错误；
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程合适即可，并不是越大越好，故D错误。
故选A。
27．A
【详解】
根据电路图可知，两灯泡并联，电流表测量的是灯L2中电流，电压表测量并联电路两端电压，即电源电压。并联电路中各支路互不影响，当一盏灯突然熄灭，而电压表和电流表示数均不变，说明电流表所在的支路完好，故电路故障为L1断路（开路），故A符合题意，BCD不符合题意。
故选A。
28．C
【详解】
已知定值电阻，当开关接到位置1闭合时，R1与R串联，电压表的测量电阻R1，电压表的示数为1.0V； 当开关接到位置2闭合时，R2与R串联，电压表的测量电阻R2，根据串联分压，电阻变小，电压表的示数变小，故电压表的示数小于1V，故C选项正确。
故选C。
29．D
【详解】
BC．开关S断开时，三电阻串联，电流表和电压表均无示数，说明断路，而电压表没有示数，说明R1或者R3断路，故BC错误；
AD．由于电路中仅有一处故障，S闭合时，只有R1接入电路，电流表有示数，说明电阻R1正常，电压表没有接入电路，故没有示数，故电阻R1正常，电阻R3断路，故A错误，D正确。
故选D。
30．C
【详解】
BD．两电压表都选择大量程当开关S1断开，S2闭合时，测量的电源电压，此时的电源电压为8.5V，当开关S1闭合，S2断开时，测量的是灯泡L1的电压，此时的电压为3.5V，故BD错误；
AC．灯泡L2的电压为
故A错误；C正确。
故选C。
31．D
【详解】
A．电压表V2短路，则电源短路，三表均无示数，故A不符合题意；
B．电流表断路，则电流表和电压表V1没有示数，电压表V2有示数，故B不符合题意；
C．定值电阻R短路，三个表都有示数，故C不符合题意；
D．灯泡L短路，则电流表和电压表V2有示数，电压表V1无示数，故D符合题意。
故选D。
32．C
【详解】
由图可知，两个灯泡串联，电压表测量灯泡L2两端的电压，电流表测量电路中的电流。
A．如果灯泡L1断路，整个电路断路，电压表没有示数，故A不符合题意；
B．如果灯泡L1短路，灯泡L2发光，电压表和电流表都有示数，故B不符合题意；
C．如果灯泡L2断路，两个灯泡都不发光，电压表串联在电路中，通过电路的电流很小，电流表没有示数，电压表的示数等于电源电压，故C符合题意；
D．如果灯泡L2短路，灯泡L1发光，电压表被短路，电压表没有示数，故D不符合题意。
故选C。
33．A
【详解】
由电路图可知，电流从电源的正极出发，依次经开关、电流表A1、两个电阻、电流表A2回到电源的负极，即电路只有一条路径，两电阻串联，且两电流表均测电路中的电流；根据串联电路中各处的电流相等可知，两电流表的示数关系I1＝I2；根据电压表与被测电路元件并联可知，电压表V1测下面电阻两端的电压，电压表V2测电源的电压，电压表V3测上面电阻两端的电压；因串联电路中总电压等于各分电压之和，所以三电压表的示数关系为
U2＝U1+U3
故选A。
34．电流 1.5 220 不高于36 电压
【详解】
[1][2][3][4][5]电压是使电荷定向移动形成电流的原因，一节普通干电池的电压为1.5V，我国家庭照明电路的电压为220V，对人体安全的电压是不高于36V，电源是提供电压的装置。
35．电压表 电压表 电流表
【详解】
[1][2][3]结合图示及题意知，两灯正常发光，那么a、b两处不能为电流表，要不两灯都会被短路，所以此两处连接的是电压表，分别测L1及L2的电压，c处为电流表，则两灯串联在电路中。
36．60 串
【详解】
[1] [2]根据串联电路中的电压规律可知，串联电路的总电压等于各部分电压之和，每块电池产生的电压为2V，若要产生120V的总电压，则需要将60块这样的电池串联。
37．6V 电流
【详解】
[1][2]当开关S闭合时，L1、L2串联，则③位置处电表应为电压表，测L2两端电压，②位置处电表应为电流表；L1、L2规格相同，电源电压为12V，根据串联电路分压原理可知，③位置处电压表的示数为6V。
38．10 1
【详解】
[1]当开关S闭合时，L3被短路，电压表V1测电源的电压，则电源的电压U=10V。
[2]当S断开时，三盏灯串联，V1测量L1、L2两端的总电压，所以L3两端的电压
U3=10V-4V=6V
V2测量L1、L3两端的总电压，所以L2两端的电压
U2=10V-7V=3V
则L1两端的电压
U1=U-U2-U3=10V-3V-6V=1V
39．3.5 不变 变大
【详解】
[1]由图得，灯泡L1、L2串联，电压表V1测量电源电压，电压表V2测量L2电压，电压表V1的示数比电压表V2的示数要大，结合图可知说明电压表V1的量程选择0~15V，电压表V2的量程选择0~3V，电压表V1的分度值为0.5V，电压表V2的分度值为0.1V，电压表V1的示数为6V，电压表V2的示数为2.5V。L1两端的电压是
[2][3]若L2的灯丝突然断，电压表V1、电压表V2都测量电源电压，因此电压表V1的示数不变，电压表V2的示数变大。
40．0.5 9 两
【详解】
[1][2]由电路图可知，当闭合开关S1，断开S2时，三灯串联，电流表A1测电路中电流，电压表V1测L1和L2的总电压，V2测L2两端电压，V3测L2和L3的总电压，由串联电路的电流特点可知，此时通过灯L1的电流大小等于0.5A；由串联电路的电压特点有
U1+U2=UV1=4V------①
U2=UV2=1V------②
U2+U3=UV3=6V------③
由①②可得U1=3V，由②③可得U3=5V，所以电源电压
U=U1+U2+U3=3V+1V+5V=9V
[3]由电路图可知，同时闭合开关S1，S2时，只有L1接入电路中，L2和L3被短路，所以电压表V2、V3无示数，V1与L3串联后接在电源两端，所以 V1有示数，两电流表都有示数，即有示数的电表有三个。
41．
【详解】
图中两灯相当于并联，且电压表串联在电路中了。而根据“串联电路电压的规律”实验要求可知，两灯应串联，且电压表应并联在灯L2两端，故应去掉灯L2与开关间的连线并将其连接到电源一端，连线如图所示：
。
42．
【详解】
要使两灯串联，与L1和L2并联的电表应为电压表，右下的“ ”中应填入电流表，这样电流依次经过灯泡L1和L2，左下“ ”中不能有电流通过，故为电压表，见下图：
43．
【详解】
用电流表测量电路中的电流（约0.4A），电流表选择0~0.6A的量程，电流表串联在电路中，电压表和灯泡L1并联，如图所示：
44．
【详解】
如图所示实物连接，电压表、电流表的连接已正确，那么应将灯泡L1右接线柱连接电压表的导线，改成左接线柱与电压表连接，即可让两灯并联在电路上，所以正确连接如下：
45．3V，1.5V
【详解】
解：当S1断开、S2闭合时，两灯泡串联，电压表测电源的电压，则U=4.5V；当开关S1闭合、S2断开时，两灯泡串联，电压表测L1两端的电压，则U1=3V；因为串联电路中总电压等于各分电压之和，则L2两端的电压
U2=U-U1=4.5V-3V=1.5V
答：灯泡L1和L2两端电压分别为3V和1.5V。
46．（1）1.2V和4.8V；（2）0.3A，6V
【详解】
解：（1）由图（a）所示电路图可知，两灯泡串联，电压表V1测电源电压，电压表V2测L1两端电压；串联电路总电压大于部分电路电压，由图（b）所示电压表可知，两电压表指针位置相同，则电压表V1的量程为0～15V，示数为6V，电压表V2的量程为0～3V，示数为1.2V；则灯L1两端两端电压为1.2V，灯L2两端电压
U2=U-U1=6V-1.2V=4.8V
（2）由图（c）所示电路可知，两灯泡并联，电流表A1测L1支路电流，电流表A2测干路电流，通过L2的电流
通过灯泡L1的电流
I1=I-I2=0.8A-0.5A=0.3A
灯L2并联在电源两端，电源电压为6V，则L2两端电压为6V。
答：（1）灯泡L1和灯泡L2两端的电压分别为1.2V和4.8V；
（2）此时通过灯泡L1的电流是0.3A，灯泡L2两端的电压是6V。
47．L1、L2的电流分别是0.8A、0.2A；电源电压及两电压表V1、V2示数都是6V。
【详解】
解：因为开关闭合后，两灯泡并联，电流表A1测量干路电流，电流表A2测量L2中的电流，电压表V1，V2测量并联电路两端的电压，根据并联电路干路电流等于各支路电流之和可知，当电流表A1的示数等于A2的示数，电流表A1的量程为0～3A，分度值为0.1A，示数为1A，即干路电流I=1A，电流表A2的量程为0～0.6A，分度值为0.02A，示数为0.2A，即通过L2的电流I2=0.2A；则通过L1中的电流为
由于电源由四节新干电池组成，则
由于V1，V2测量并联电路两端的电压，所以电压表V1、V2的示数与电源电压相等，为6V。
答：L1，L2的电流分别是0.8A、0.2A；电源电压及两电压表V1，V2示数都是6V。
试卷第1页，共3页
