第15章 电流和电路 专题技巧一 电路图与实物图的强化训练 （含解析）

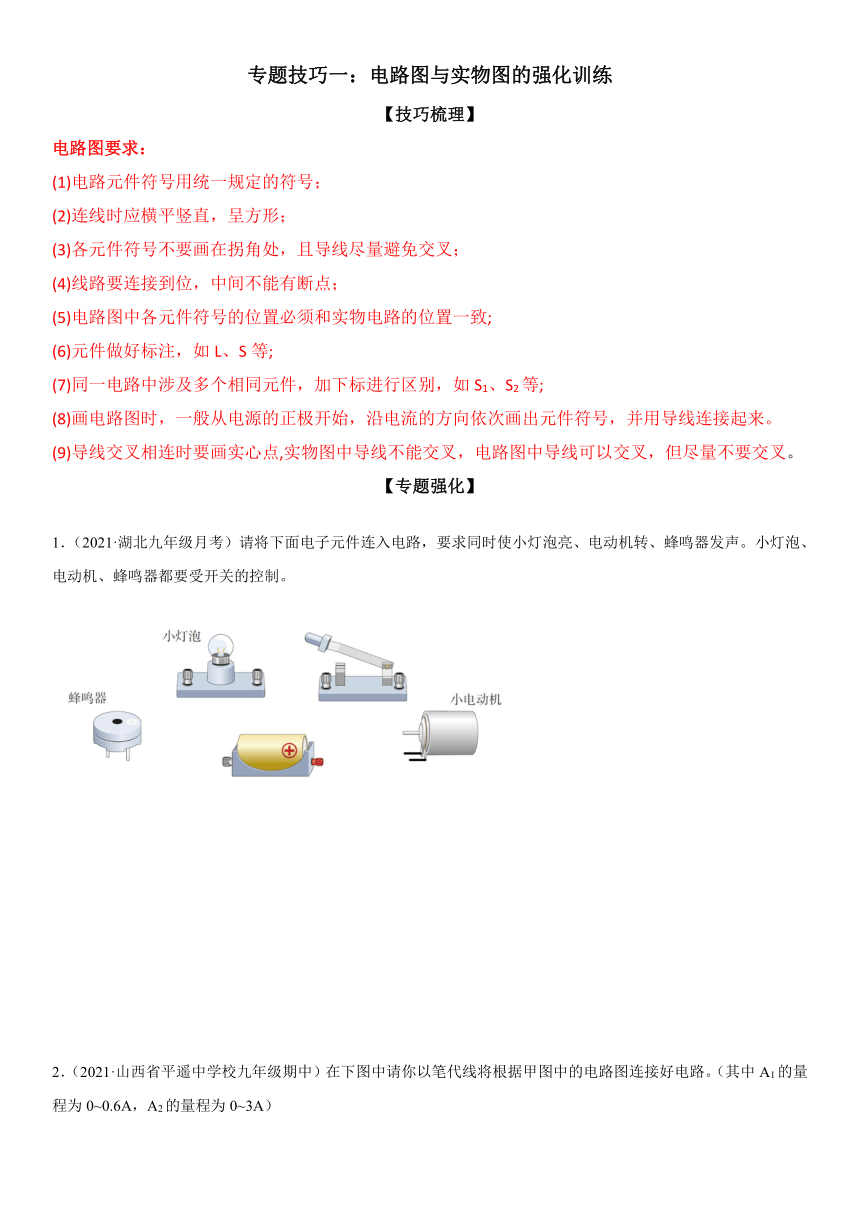

专题技巧一：电路图与实物图的强化训练
【技巧梳理】
电路图要求：
(1)电路元件符号用统一规定的符号；
(2)连线时应横平竖直，呈方形；
(3)各元件符号不要画在拐角处，且导线尽量避免交叉；
(4)线路要连接到位，中间不能有断点；
(5)电路图中各元件符号的位置必须和实物电路的位置一致;
(6)元件做好标注，如L、S等;
(7)同一电路中涉及多个相同元件，加下标进行区别，如S1、S2等;
(8)画电路图时，一般从电源的正极开始，沿电流的方向依次画出元件符号，并用导线连接起来。
(9)导线交叉相连时要画实心点,实物图中导线不能交叉，电路图中导线可以交叉，但尽量不要交叉。
【专题强化】
1．（2021·湖北九年级月考）请将下面电子元件连入电路，要求同时使小灯泡亮、电动机转、蜂鸣器发声。小灯泡、电动机、蜂鸣器都要受开关的控制。

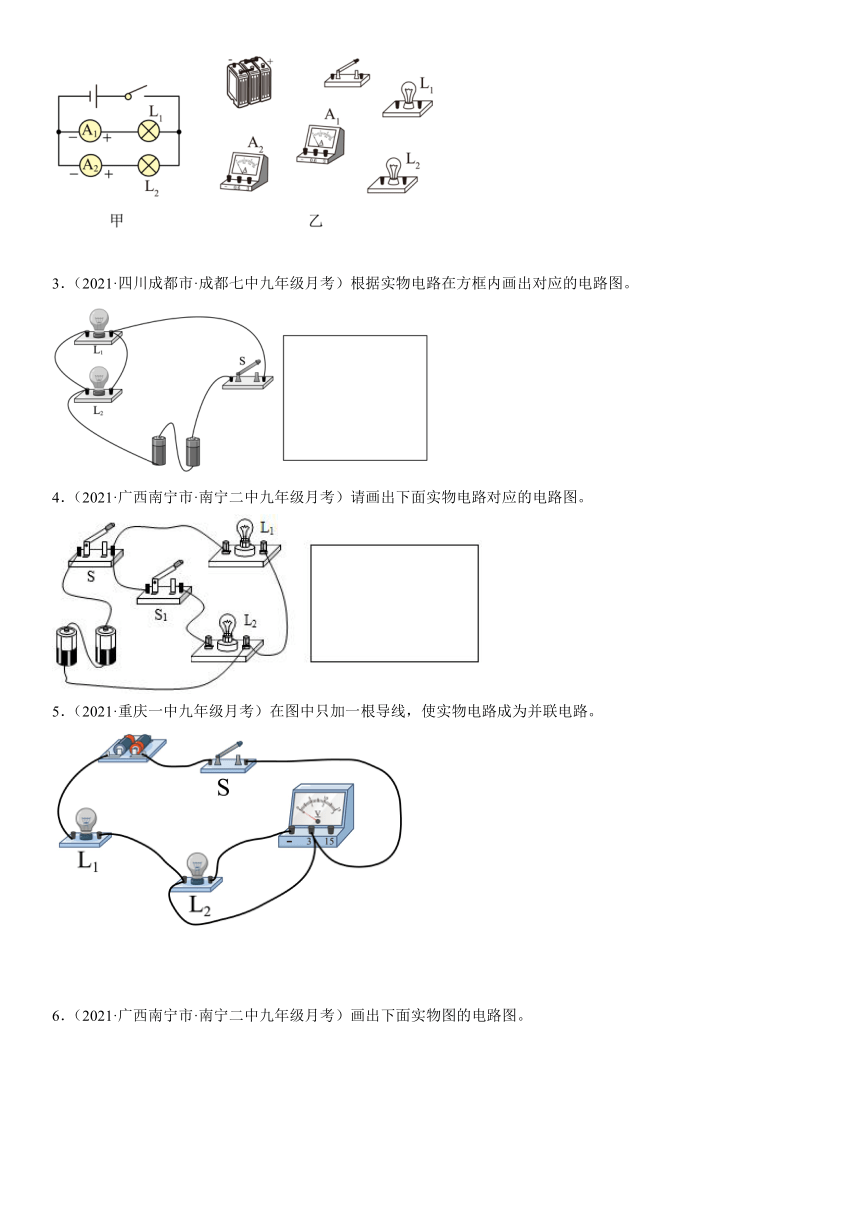

2．（2021·山西省平遥中学校九年级期中）在下图中请你以笔代线将根据甲图中的电路图连接好电路。（其中A1的量程为0~0.6A，A2的量程为0~3A）
3．（2021·四川成都市·成都七中九年级月考）根据实物电路在方框内画出对应的电路图。
4．（2021·广西南宁市·南宁二中九年级月考）请画出下面实物电路对应的电路图。
5．（2021·重庆一中九年级月考）在图中只加一根导线，使实物电路成为并联电路。

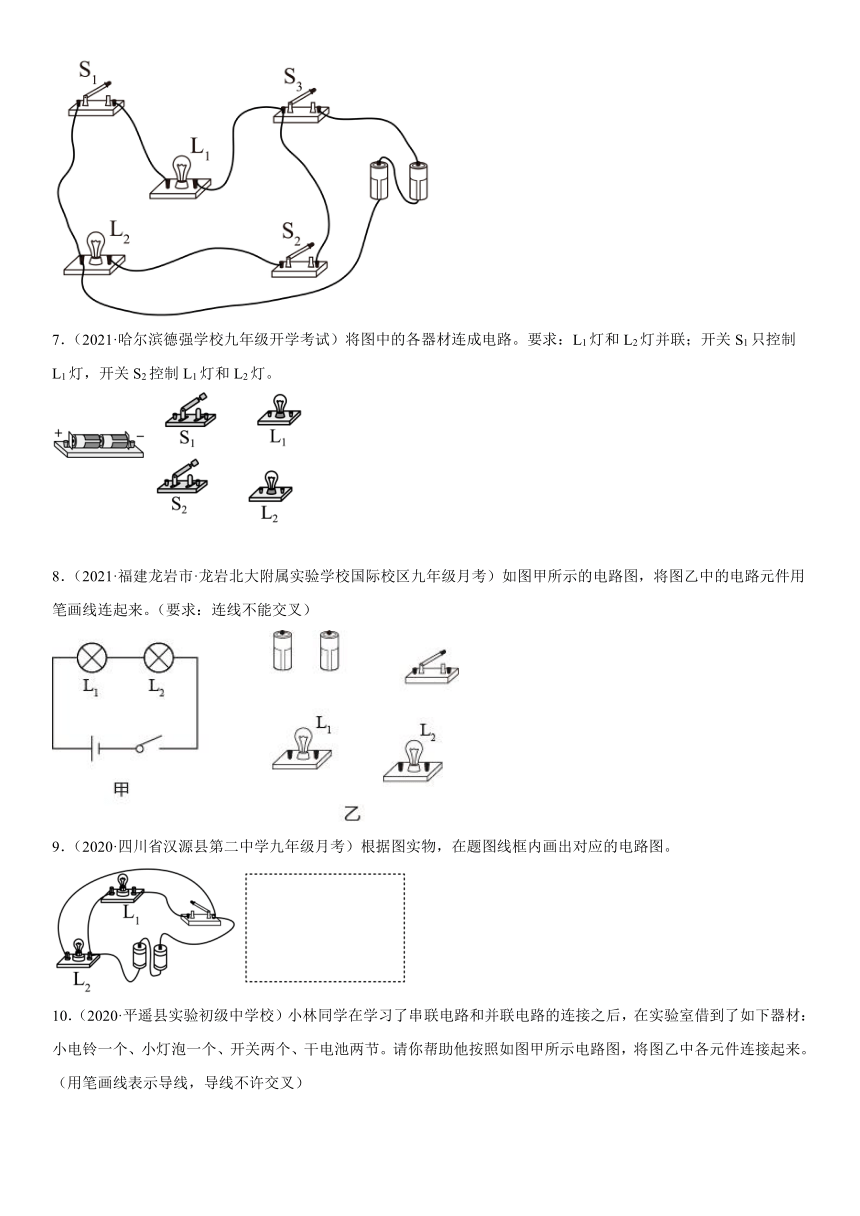

6．（2021·广西南宁市·南宁二中九年级月考）画出下面实物图的电路图。
7．（2021·哈尔滨德强学校九年级开学考试）将图中的各器材连成电路。要求：L1灯和L2灯并联；开关S1只控制L1灯，开关S2控制L1灯和L2灯。
8．（2021·福建龙岩市·龙岩北大附属实验学校国际校区九年级月考）如图甲所示的电路图，将图乙中的电路元件用笔画线连起来。（要求：连线不能交叉）
9．（2020·四川省汉源县第二中学九年级月考）根据图实物，在题图线框内画出对应的电路图。

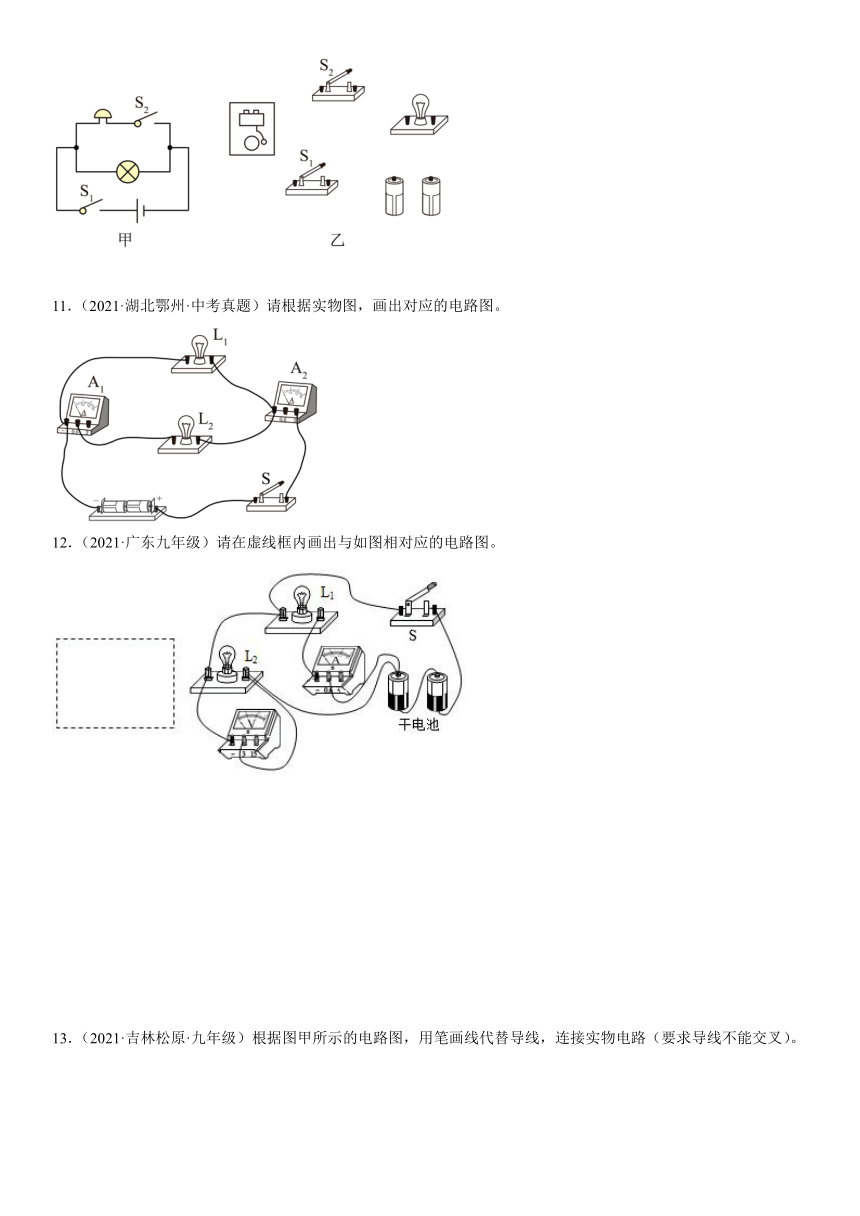

10．（2020·平遥县实验初级中学校）小林同学在学习了串联电路和并联电路的连接之后，在实验室借到了如下器材：小电铃一个、小灯泡一个、开关两个、干电池两节。请你帮助他按照如图甲所示电路图，将图乙中各元件连接起来。（用笔画线表示导线，导线不许交叉）
11．（2021·湖北鄂州·中考真题）请根据实物图，画出对应的电路图。
12．（2021·广东九年级）请在虚线框内画出与如图相对应的电路图。

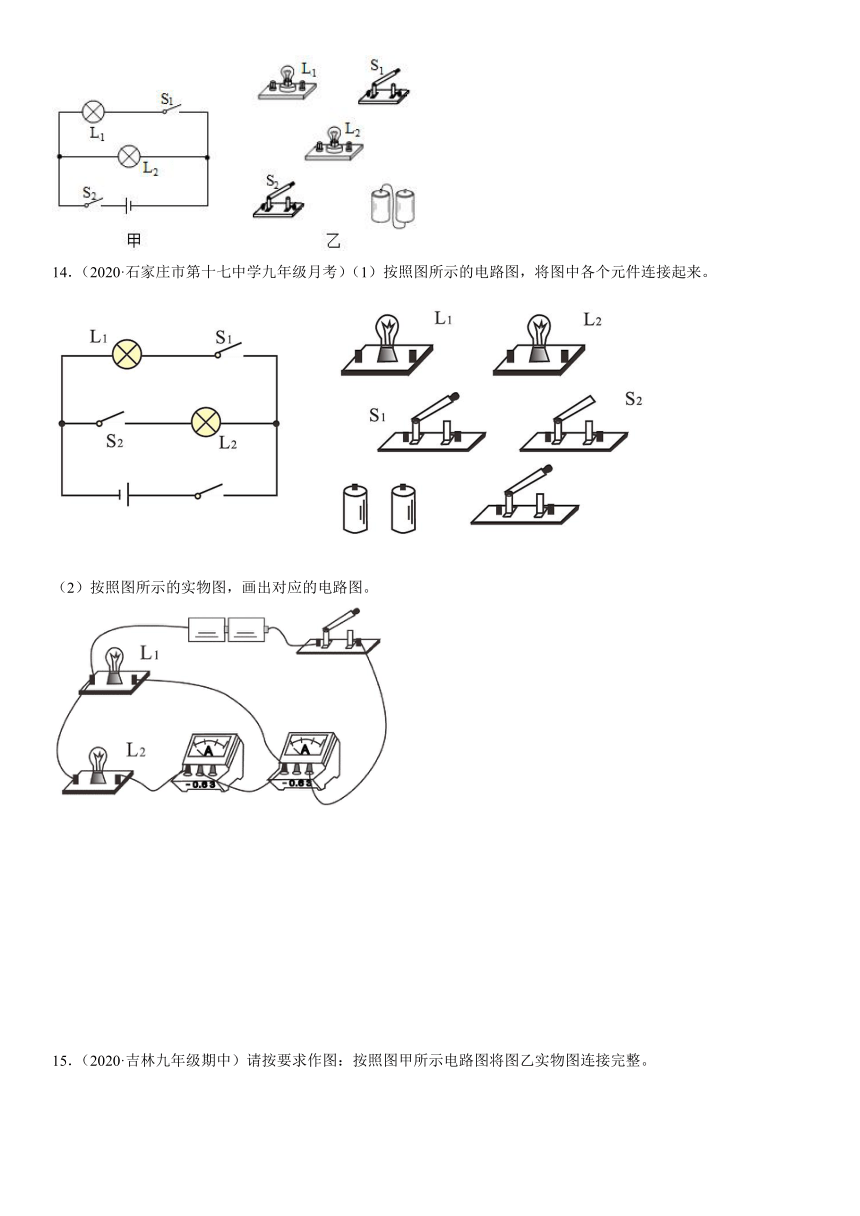

13．（2021·吉林松原·九年级）根据图甲所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）。
14．（2020·石家庄市第十七中学九年级月考）（1）按照图所示的电路图，将图中各个元件连接起来。
（2）按照图所示的实物图，画出对应的电路图。
15．（2020·吉林九年级期中）请按要求作图：按照图甲所示电路图将图乙实物图连接完整。
16．（2020·石家庄市第二十八中学）（1）请根据图中所示的实物图1，画出对应的电路图2。（_______）
（2）根据电路图连接的电路。（_______）
17．（2021·四川成都·九年级）如图所示是小刘同学连接的一个电路，他想让开关能同时控制两只灯泡，并且两只灯泡工作互不影响。请你用笔画线代替导线，将没有连完的电路连接完整，连线不能交叉。
18．（2020·武汉第三寄宿中学九年级月考）作图题：
（1）根据如下图所示的实物连线图，画出对应的电路图。（_______）
（2）依照下图电路图，把右边的电器元件连接成实物图，导线不交叉。（_______）
　　　
19．（2020·华南师范大学附属濠江实验学校）（1）在如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯光变暗，请你用笔画线代替导线将滑动变阻器连入电路；
（2）如图所示，根据实物图，在方框内画出相应的电路图；
（3）根据下图所示的电路图，在实物图上用笔画出连线。在闭合开关后，L1的电流大约为0.3A，L2的电流大约为0.5A。
20．（2021·重庆长寿·）根据图所示的电路，请在右侧方框中画出对应的电路图。
21．（2021·陕西）根据如图所示实物图，在右侧虚线框中画出其电路图并标出对应的元件符号。
22．（2021·全国）某一台灯，有强光和弱光两种效果，是通过单刀双掷开关和电阻来实现，请在如图的方框内设计出符合上述要求的台灯电路图。
23．（2021·四川）将电路的电路图画在方框内。
24．（2021·广东九年级期末）如图所示，按要求连接实物图，并画出电路图。要求：L1、L2并联，开关S1控制L1，开关S2控制L1、L2。
25．（2020·石家庄市第四十四中学九年级月考）如图所示给你两节干电池，一只开关两个小灯泡两只电流表和若干导线。请你设计一个实验电路要求两个小灯泡并联，A2电流表测干路电流，A1电流表测L1支路中的电流，开关同时控制两个灯泡中电流的通断。
（1）在甲图方框内画出你设计的电路图；
（2）按你设计的电路图将图乙中电路元件连接成实物图。
26．（2021·广东）根据图所示的电路图连接实物图（用笔划线代替导线，要求导线不能交叉）
27．（2021·辽宁九年级期末）如图所示，是小宇家电吹风机的部分电路，只要将电吹风机通过插头接入家庭电路中，通过调节开关（图中已画出），吹风机就能吹出冷热两种风，请将图中的电热丝和电风扇正确连入电路，把该电路补充完整。
28．（2021·江苏）请在图中以笔画线代替导线完成电路连接，要求：可利用该电路图探究并联电路的电流规律。（电流表均使用大量程）
29．（2021·甘肃九年级期末）根据图所示的电路图用笔画线代替导线，将实物电路补充完整。（要求导线不能交叉）
30．（2020·河南）同学们用电流表测量并联电路中的电流，已知通过灯和的电流都不超过，请你依据图甲所示电路图连接图乙所示实物电路图（导线不能交叉）。
参考答案
1．
【详解】
电路中使小灯泡亮、电动机转、蜂鸣器发声，小灯泡、电动机、蜂鸣器都要受开关的控制，从电源的正极依次连接电动机、开关、小灯泡、蜂鸣器回到电源的负极，如图所示：
2．
【详解】
根据电路图，将灯泡L1和L2并联，电流表A1使用“0~0.6A”的量程，测量经过L1的电流，电流表A2使用“0~3A”量程，测量经过L2的电流，连接电路如下：
3．
【详解】
原实物电路中，两灯泡并联，开关控制整个电路，根据实物图画出对应的电路图，如下所示：
4．
【详解】
根据实物图可知，闭合开关，电流从电源正极出发经过开关S开始分支，一路经过灯泡L1；另一路经过开关S1、灯泡L2，然后两路汇合，回到电源的负极。电路图如图所示：
5．
【详解】
从L1左侧连接到L2右侧即为并联电路，如下图所示：
6．
【详解】
根据电流流向判定，灯L1、L2并联，S3在干路上，控制整个电路，开关S1在 L1的支路上，开关S2在L2的支路上，作图如下：
7．
【详解】
电流从电源正极经开关S2后开始分支，一支经开关S1、L1回到负极，另一支灯L2回到负极，如图所示：
8．
【详解】
由图甲可知，两灯串联，开关控制整个电路，先连接电源，根据电流的流向，电流从电源正极流出，依次通过L1→L2→开关，回到电源负极，如图
9．
【详解】
由实物图可知，两灯并联，开关在L1的支路上，由此画出电路图如图所示：
10．
【详解】
观察电路图可知，电路为并联电路，开关S1位于干路，与电源正极相接，开关S2与电铃串联，整体与灯泡并联，电源由两节干电池串联构成，作图如下
11．
【详解】
根据电流法画电路图，先画出电池，电流从电池的正极出发经过开关，故画开关，用直线连接电池的正极和开关，依次是电流表分流，故经过电流表后分支出两条直线，其中一条支路电流经过灯泡L2、电流表A1后汇合，故依次画灯泡L2和电流表A1，另外一条支路经过灯泡L1后汇合，回到负极，故画灯泡L1后汇合，与负极相连，故下图所示
12．
【详解】
由实物图知，两灯并联，开关S在干路上，电流表在L1支路上，电压表并联在L2两端，由此画出电路图如图所示：
13．
【详解】
根据电流流向法，先从正极出发依次串联开关S2、灯泡L2回到负极，再把灯泡L1、开关S1串联后并联在灯泡L2两端。
14．（1） （2）
【详解】
（1）由电路图可知，灯L1与L2并联接入电流，总开关控制干路电流，开关S1控制通过灯L1的电流，开关S2控制通过灯L2的电流，实物连接图如下图所示：
（2）由电路图可知，开关控制干路电流，电流表A1测干路电流，电流表A2测流过灯L2的电流，电路图如下图所示：
15．
【详解】
由电路图可知，两灯并联，开关S2与灯L1串联，只控制L1这个灯；S1控制整个电路，根据电路图连接实物图，如下图所示：
16．
【详解】
（1）[1]先画电源，左端正极，右端负极，电流分流，一条经过S2、L2后与直接经过灯泡L1汇合后，一起经过S1，故如下图所示：
（2）[2]如图所示的电路图，先画出电源，由于电源的右端是正极，故从最右端的电池正极还是连线，那么将左端电池的正极与右端电池的负极相连，即电源连接好了，根据电流从正极出发经过开关S3，故经电源的正极与开关S3的右端相连，经过S3后分流，即从开关S3画两个线头，代表两条支路，其中一条经过S2、L2后回到负极，依次串联起来，最后另外一条支路是经过灯泡L1、开关S1后回到负极，依次串联起来，故如下图所示：
17．
【详解】
根据题意，两只灯泡工作互不影响，则两灯泡并联，开关能同时控制两只灯泡，说明开关安装在干路；如图所示：
。
18．
【详解】
（1）电流从电源正极出发经开关S1开始分支，一支经灯泡L1，另一支经灯泡L2、开关S2，然后共同汇合回到负极，电路图如下
（2）原电路中，两灯并联，开关S1与灯L1串联，开关S2与灯L2串联；S控制整个电路，根据电路图连接实物图，实物连接如下
19．（1）；（2）；（3）
【详解】
（1）在如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯光变暗，即电流变小，故电阻变大，滑动变阻器的右下接线柱连入电路中，如下所示：
（2）灯与变阻器串联，开关控制整个电路，电压表与灯并联，根据实物图画出相应的电路图，如下所示：
（3）闭合开关后，L1的电流大约为0.3A，L2的电流大约为0.5A，两灯并联，根据并联电路电流的规律，电路的总电流为
I=I1+I2=0.3A+0.5A=0.8A
电流表A2与灯L1串联测通过这个灯的电流，故电流表A2选用小量程；A1接在干路上测总电流，电流表A2选用大量程，开关接在干路上，根据电路图连接实物图，如下所示：
20．
【详解】
根据实物图分析可知：两个灯泡并联，开关连接在干路上，电流表A2测量干路中的电流，电流表A1测量L2支路的电流，如图
21．
【详解】
由实物图知，闭上三个开关后，根据电流的流法，得知两灯并联，开关S在干路上控制整个电路，S1在L1支路上，S2在L2支路上，由此画出电路图如图所示。
22．
【详解】
台灯为强光时，电路为灯泡的基本电路；当台灯为弱光时，电阻与灯泡串联；如下图所示：
23．
【详解】
由实物图可知，该电路为并联电路，电流从电源正极出来分为两支，一支经过S2、L2回负极；另一只经过S1、L1回负极。如图：
24．
【详解】
由题意可知，先串联电池，然后从正极开始连接，一支经开关S1、灯泡L1与另一支经灯泡L2的电流汇合后，经开关S2回到负极，如图所示：
25．（1）；（2）
【详解】
（1）A2电流表测干路电流，应串联在干路中；A1电流表测L1支路中的电流，应串联在L1所在支路；开关同时控制两个灯泡中电流的通断应接在干路中，电路图如下图所示：
（2）实物图中L1与L2并联，电流表A1与L1串联，电流表A2串联在干路中，开关串联在干路中，如下图所示：
26．
【详解】
从正极开始连接，经开关S3后分支，一支经开关S2、灯泡L2回到电源负极；另一支经灯泡L1、开关S1回到电源负极；如图所示：
27．
【详解】
根据题意知道，电风扇与电热丝并联，当吹冷风时，电风扇工作，当吹热风时，电风扇和电热丝都工作，故电路连接如下：
28．
【详解】
探究并联电路的电流规律，电流表分别接在干路和各个支路中，开关接在干路中连接如下图所示
29．
【详解】
由电路图知道，两灯并联，开关S2与灯L2串联，开关S2只控制这个灯；S1控制整个电路，电流表接在干路上测干路电流，根据电路图连接实物图，如下图
30．
【详解】
由甲图可知，电流从电源正极流出，先过开关S1和电流表，已知通过灯和的电流都不超过，故电流表选量程。过电流表后分成两条支路，灯泡L2和开关S2串联在一条支路中，灯泡L1在另一条支路中，最后共同流回电源负极，如图所示：
