14.1 热机
内能的利用史:
最早的汽车（1886年）
喷气发动机
火箭发动机
其实我们地球一直在利用太阳的
内能，而我们人类从最原始的火
到现在的火箭推动，正在一步步
探索着内能利用的极致。
那么内能利用的原理是什么？
请看下面的实验，体会能内的利用

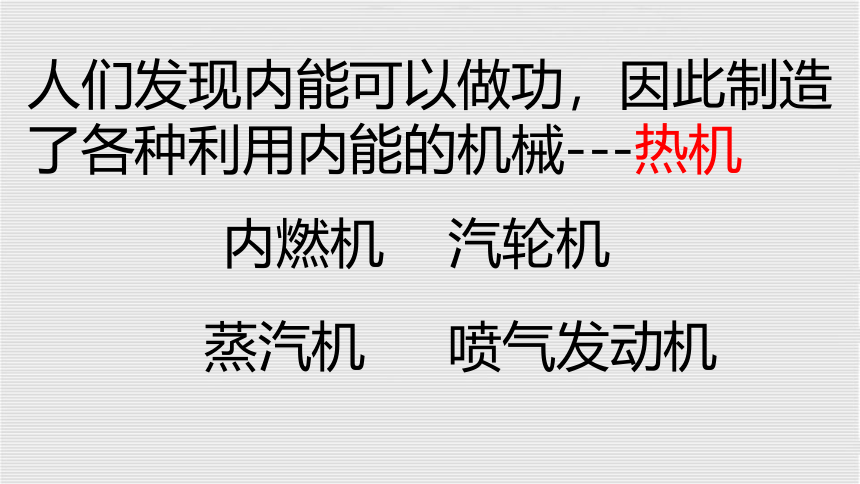

人们发现内能可以做功，因此制造
了各种利用内能的机械---热机
蒸汽机
内燃机
汽轮机
喷气发动机

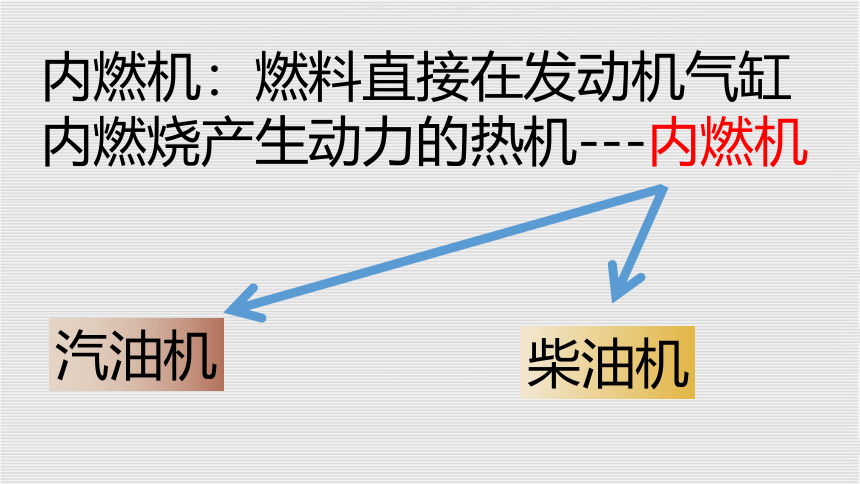

内燃机：燃料直接在发动机气缸
内燃烧产生动力的热机---内燃机
汽油机
柴油机

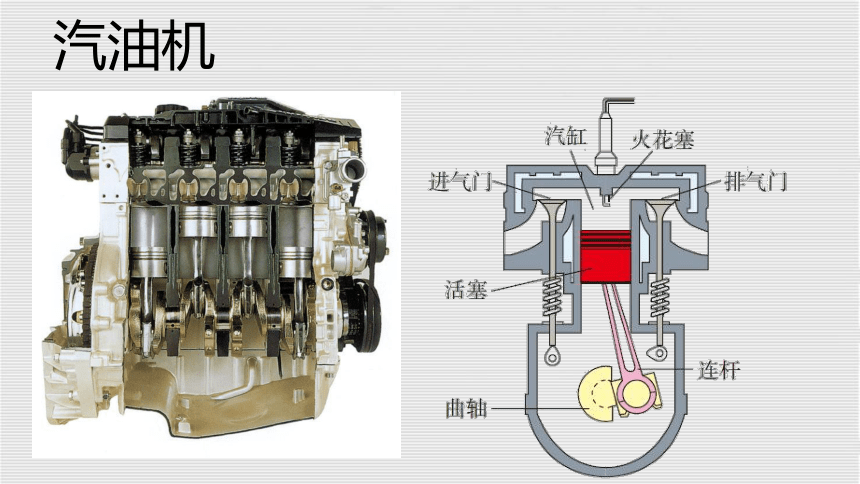

汽油机
吸气冲程
进气门打开，排气门关闭。活塞由上端向下端运动，汽油和空气组成的燃料混合物从进气门吸入气缸。
压缩冲程
进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，压强增大，温度升高。
机械能转化为内能。
做功冲程
在压缩冲程末尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞向下运 动，并通过连杆带动曲轴转动。
内能转化为机械能。
排气冲程
进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。
汽油机4个冲程就是一个工作循环。
1个循环对应1个做功冲程
、飞轮2转（r）、4个冲程
例题：一台四冲程内燃机转速为
600转/分，则（ ）
A、每分钟做功100次，共有400个冲程
B、每分钟做功200次，共有200个冲程
C、每秒做功20次，共有10个冲程
D、每秒做功5次，共有20个冲程
D
汽油机和柴油机的异同
相同点：都是内燃机，都是4冲程
不同点
比较项目 汽油机 柴油机
结构 有火花塞无喷油嘴 有喷油嘴无火花塞
比较项目 汽油机 柴油机
燃料 汽油 柴油
吸入物质 汽油和空气 空气
点火方式 点燃式 压燃式
特点 轻巧、效率低 笨重、效率高
课堂小结：
热机---利用内能做功的机械
汽油机的四冲程：吸气、压缩、
做功、排气
汽油机和采油机的异同
作业：练习册
