17.4欧姆定律在串、并联电路中的应用达标练习题 2021-2022学年人教版物理九年级全一册（含答案）

17.4欧姆定律在串、并联电路中的应用达标练习题
一、选择题
1．已知R1>R2，按图中的四种方式分别接在同一电源上，电路中电流I1、I2、I3、I4最大的电路是（　　）
A．B．C．D．
2.如图所示电路中，由于灯L、电阻R其中之一发生故障，闭合电键后，灯不发光．以下检测故障的方法中，有可能造成电源被短路的是（　　）
A.用电流表替换电阻R B.用完好的灯L替换电阻R
C.把电压表并联在灯L两端 D.把电流表串联在电路中
3.如图所示电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是（　　）
A.电压表的示数变小B.电流表的示数不变C.R1上电流变大D.R2上电流变大
4．如图a所示，在一个电阻均匀的金属圆环上有两A、B、C、D四点。其中O为圆心，AB、CD为圆环的两条互相垂直的直径。现把A、B两点接入电源电压保持不变的如图b所示的电路MN两端时，发现电流表示数为I0，当换接A、C两点，则此时电流表的示数应为（　　）
A． B． C．I0 D．

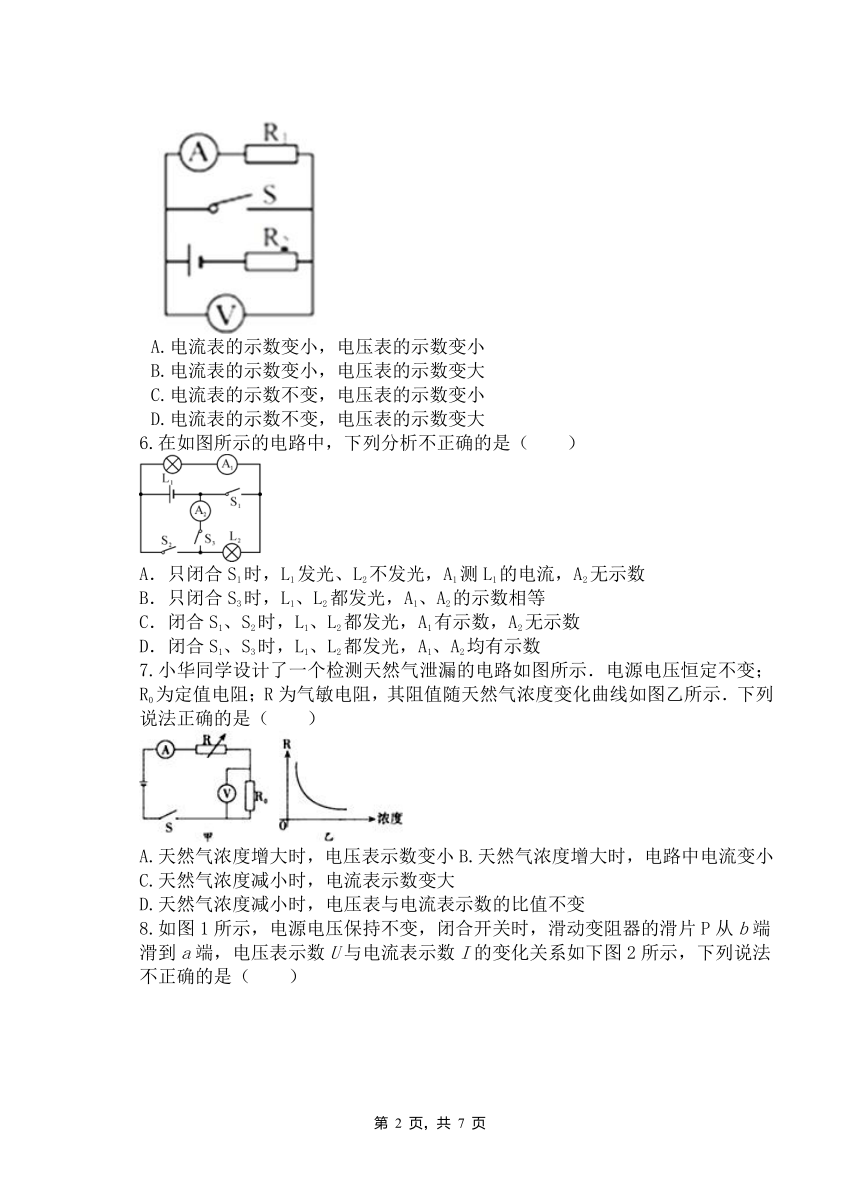

5.在图所示的电路中，电源电压保持不变，当电键S从断开到闭合时，电路中（　　）
A.电流表的示数变小，电压表的示数变小
B.电流表的示数变小，电压表的示数变大
C.电流表的示数不变，电压表的示数变小
D.电流表的示数不变，电压表的示数变大
6.在如图所示的电路中，下列分析不正确的是（　　）
A．只闭合S1时，L1发光、L2不发光，A1测L1的电流，A2无示数
B．只闭合S3时，L1、L2都发光，A1、A2的示数相等
C．闭合S1、S2时，L1、L2都发光，A1有示数，A2无示数
D．闭合S1、S3时，L1、L2都发光，A1、A2均有示数
7.小华同学设计了一个检测天然气泄漏的电路如图所示．电源电压恒定不变；R0为定值电阻；R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示．下列说法正确的是（　　）
A.天然气浓度增大时，电压表示数变小B.天然气浓度增大时，电路中电流变小
C.天然气浓度减小时，电流表示数变大
D.天然气浓度减小时，电压表与电流表示数的比值不变

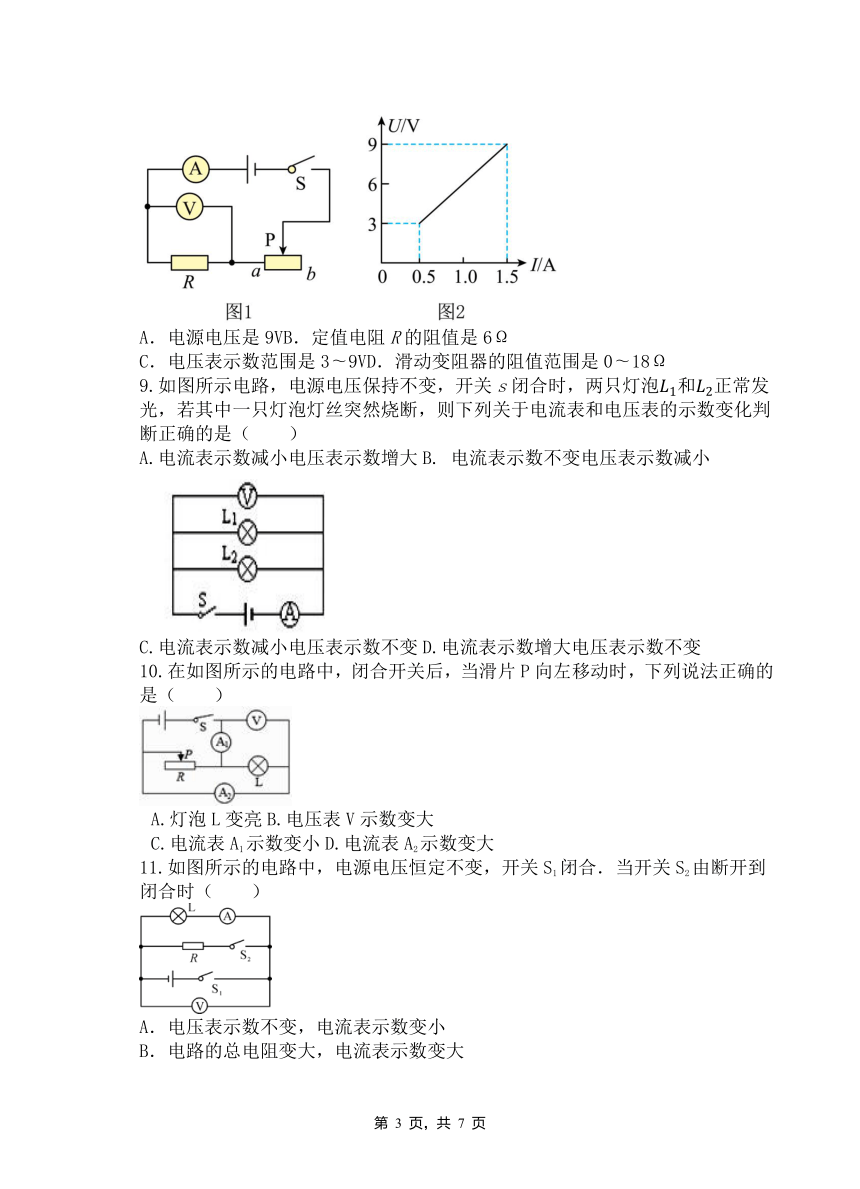

8.如图1所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如下图2所示，下列说法不正确的是（　　）
A．电源电压是9VB．定值电阻R的阻值是6Ω
C．电压表示数范围是3 9VD．滑动变阻器的阻值范围是0 18Ω
9.如图所示电路，电源电压保持不变，开关s闭合时，两只灯泡和正常发光，若其中一只灯泡灯丝突然烧断，则下列关于电流表和电压表的示数变化判断正确的是（　　）
A.电流表示数减小电压表示数增大B. 电流表示数不变电压表示数减小
C.电流表示数减小电压表示数不变D.电流表示数增大电压表示数不变
10.在如图所示的电路中，闭合开关后，当滑片P向左移动时，下列说法正确的是（　　）
A.灯泡L变亮B.电压表V示数变大
C.电流表A1示数变小D.电流表A2示数变大
11.如图所示的电路中，电源电压恒定不变，开关S1闭合．当开关S2由断开到闭合时（　　）
A．电压表示数不变，电流表示数变小
B．电路的总电阻变大，电流表示数变大
C．电压表示数变大，电流表示数变大
D．电压表示数不变，电流表示数不变
12.如图为小华设计的风力大小测量仪的原理图，一端固定的弹簧和滑动变阻器的滑片P及迎风板固定在一起，AB是可以自由拉伸的导线，是保护电阻，电流表的示数可以显示风力的大小。闭合开关，当风力变大时（　　）
A.滑动变阻器接入电路中的阻值不变B.滑动变阻器接入电路中的阻值变大
C.电流表的示数将变小D.电流表的示数将变大
13.在如图所示的电路中，电源电压保持不变，闭合开关S，向右移动滑动变阻器滑片P的过程中（　　）
A.电流表A示数变大
B.电压表示数变小
C.电压表示数与电流表A示数的比值变大
D.电压表示数与电压表示数的差值变大
14.如图所示，电源电压不变，当滑动变阻器的滑片从左向右滑动的过程中，电流表和电压表示数的变化情况应是（　　）
A.电压表、电流表示数都变大
B.电压表、电流表示数变化的比值保持不变
C.电压表示数变小，电流表示数变大
D.电压表示数变大，电流表示数变小
二、填空题
15.如图为我市某中学物理兴趣小组设计的电子身高测量仪电路图，其中定值电阻 R1=6Ω，电源电压恒为 4.5V，R2 的规格为“15Ω,0.5A”，电压表量程为 0-3V，电流表量程为 0-0.6A，闭合 S：
（1）当被测身高较矮时，电流表的示数________（选填“变大”“变小”或“不变”）．
（2）当R2接入电路中的电阻为9Ω时，电压表的示数是______V
（3）为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是_________．
16.如图是一种自动测定油箱内油面高度的装置，R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当油面上升时，电压表示数________，油量表示数________（选填“变大”、“变小”或“不变”）．
17.变阻器的滑片P向右移动过程中，三个电表的示数如何变化？
电流表A示数________;电压表V1示数________;电压表V2示数________．
18.如图所示电路，要使灯泡L1和L2组成串联电路，断开开关________，闭合开关________．要使L1L2组成并联电路，断开开关________．闭合开关________．若开关都闭合会出现________（填”通路””短路””断路”）
19.如图所示的电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向右移动时，电压表V的示数将________，电压表V示数与电流表A1示数的比值将________．（选填“变小”、“不变”或“变大”）
20.教室里的电灯与投影仪之间是______连接选填“并联”或“串联”断开投影仪的电键后，教室内在使用的用电器的总电阻将______选填“变大”、“不变”或“变小”若通过日光灯的电流为安，通电10秒钟，通过该日光灯的电荷量为______库仑。
21.如图所示是自动测定油箱内油量的原理图，O为杠杆支点，油量表是由量程为0～0.6A的电流表改装而成的，R0阻值为10Ω，电源电压为3V，Rx是规格为“20Ω1A”的滑动变阻器.当Rx的滑片处于最上端时，电路中的电流是________A，此时油量表示数为0；当油面上升时，电路中的电阻将________，电流将________.(以上两空均填“增大”或“减小”)R0的作用是________
22.如图电路中，电源电压不变，变阻器最大阻值R2＝20Ω，闭合开关S，在移动变阻器滑片P的过程中，电流表的最小示数为0.3A，而电压表V1的最大示数与最小示数之比为5∶3，则电阻R1＝ Ω，电源电压为 V，电路中的最大电流为 A.
23.如图所示电路中，电源电压为10 V，且保持不变，电阻R1＝20 Ω，滑动变阻器R2的最大阻值是30 Ω，则当滑片P在滑动变阻器上由a端到b端滑动时，电流表示数变化的范围是 ，电压表示数变化的范围是 ．
三、计算题
24.如图所示，电源电压为4V，电阻R1=10Ω，闭合开关S，当滑动变阻器的滑片P移至中点时，电流表A的示数如图（b）所示。求：
（1）电流表A1的示数；
（2）滑动变阻器的最大阻值。
参考答案：
1.D
2.A
3.D
4.D
5.A
6.D
7.D
8.D
9.C
10.C
11.D
12.D
13.C
14.B
15.变大 2.7 3 Ω~12 Ω
16.变小；变大
17.变小 变小 变大
18.S1,S3;S2;S2,S1,S3;短路
19.不变 变大
20.并联 变大 3
21.0.1A，减小；增大；保护电路
22.30 15 0.5
23.0.5～0.2A 0～6V
24.（1）0.5A；（2）3.8Ω或80Ω
