第十五章探究电路 综合提升（1） 2021-2022学年沪科版物理九年级全一册（含答案）

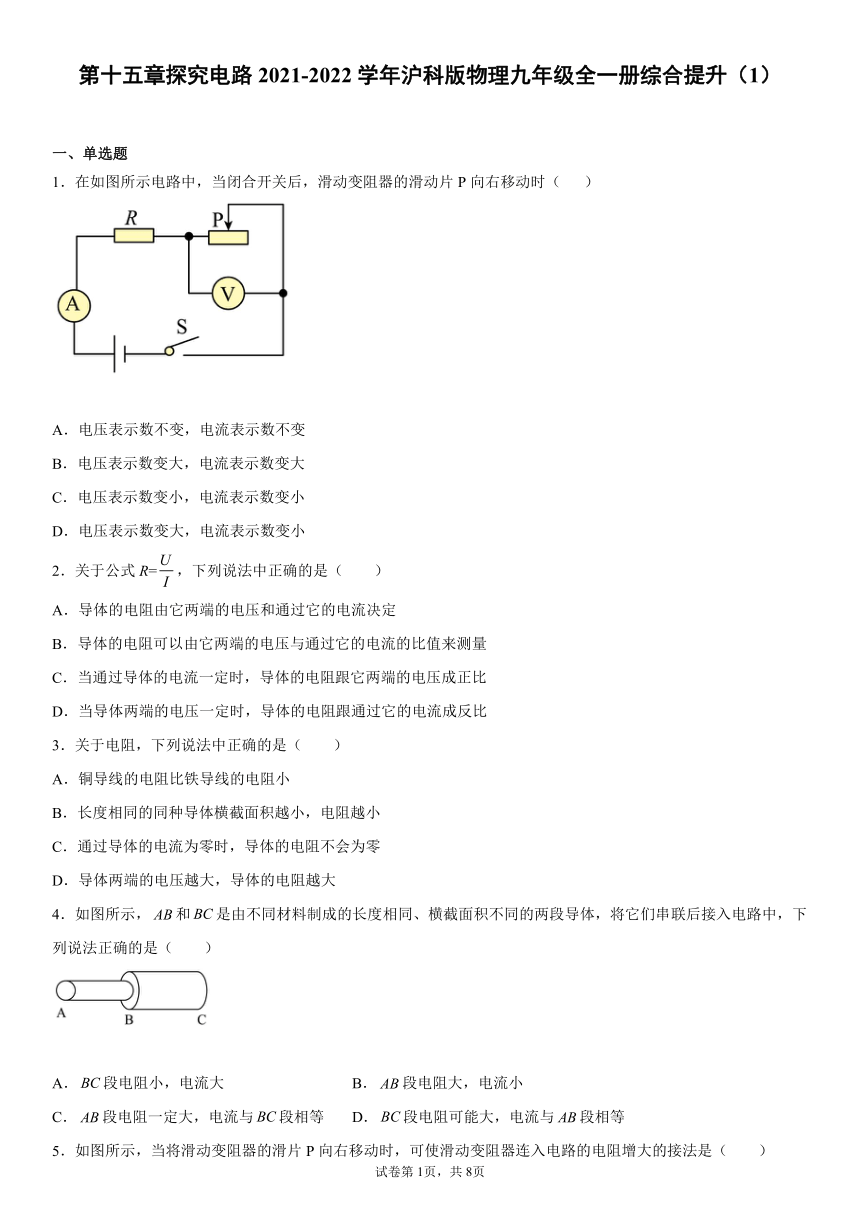

第十五章探究电路2021-2022学年沪科版物理九年级全一册综合提升（1）
一、单选题
1．在如图所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（ ）
A．电压表示数不变，电流表示数不变
B．电压表示数变大，电流表示数变大
C．电压表示数变小，电流表示数变小
D．电压表示数变大，电流表示数变小
2．关于公式R=，下列说法中正确的是（　　）
A．导体的电阻由它两端的电压和通过它的电流决定
B．导体的电阻可以由它两端的电压与通过它的电流的比值来测量
C．当通过导体的电流一定时，导体的电阻跟它两端的电压成正比
D．当导体两端的电压一定时，导体的电阻跟通过它的电流成反比
3．关于电阻，下列说法中正确的是（　　）
A．铜导线的电阻比铁导线的电阻小
B．长度相同的同种导体横截面积越小，电阻越小
C．通过导体的电流为零时，导体的电阻不会为零
D．导体两端的电压越大，导体的电阻越大
4．如图所示，和是由不同材料制成的长度相同、横截面积不同的两段导体，将它们串联后接入电路中，下列说法正确的是（　　）
A．段电阻小，电流大 B．段电阻大，电流小
C．段电阻一定大，电流与段相等 D．段电阻可能大，电流与段相等

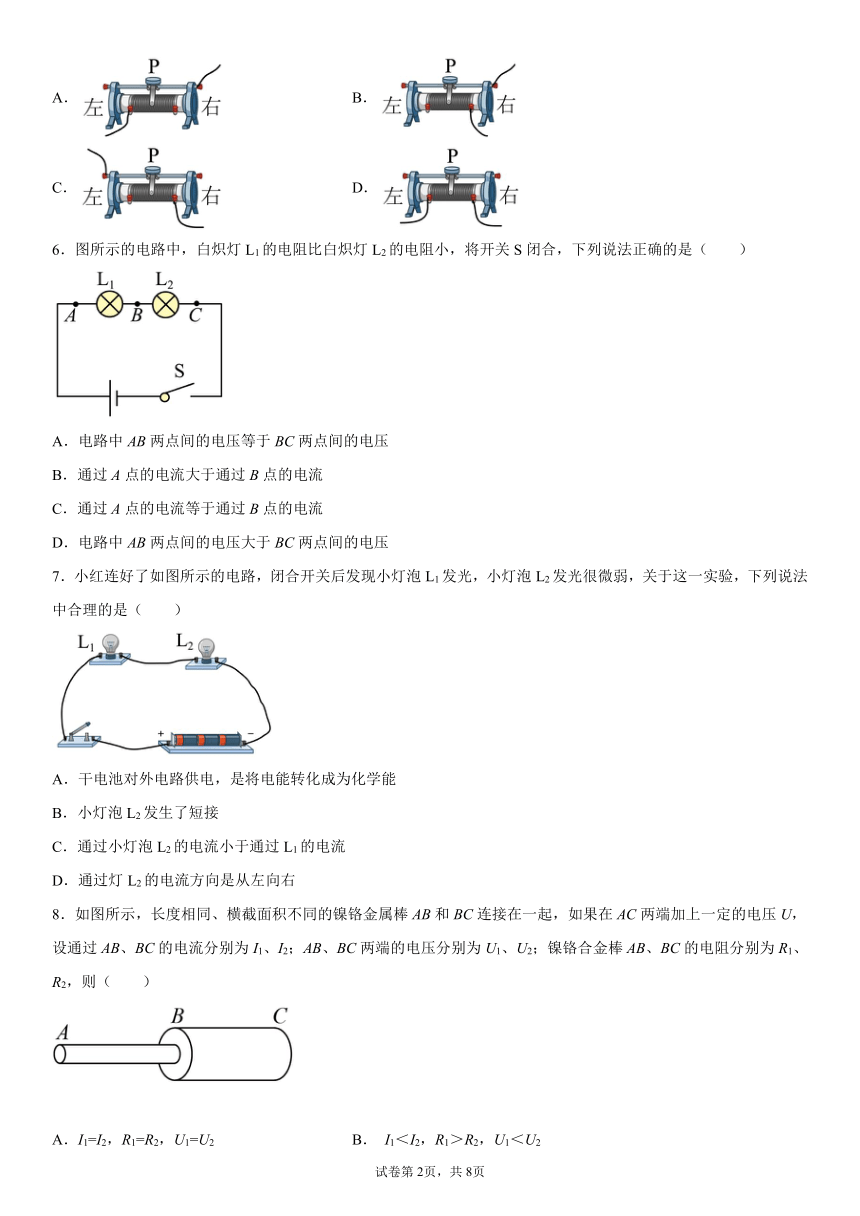

5．如图所示，当将滑动变阻器的滑片P向右移动时，可使滑动变阻器连入电路的电阻增大的接法是（　　）
A． B．
C． D．
6．图所示的电路中，白炽灯L1的电阻比白炽灯L2的电阻小，将开关S闭合，下列说法正确的是（　　）
A．电路中AB两点间的电压等于BC两点间的电压
B．通过A点的电流大于通过B点的电流
C．通过A点的电流等于通过B点的电流
D．电路中AB两点间的电压大于BC两点间的电压
7．小红连好了如图所示的电路，闭合开关后发现小灯泡L1发光，小灯泡L2发光很微弱，关于这一实验，下列说法中合理的是（　　）
A．干电池对外电路供电，是将电能转化成为化学能
B．小灯泡L2发生了短接
C．通过小灯泡L2的电流小于通过L1的电流
D．通过灯L2的电流方向是从左向右
8．如图所示，长度相同、横截面积不同的镍铬金属棒AB和BC连接在一起，如果在AC两端加上一定的电压U，设通过AB、BC的电流分别为I1、I2；AB、BC两端的电压分别为U1、U2；镍铬合金棒AB、BC的电阻分别为R1、R2，则（　　）
A．I1=I2，R1=R2，U1=U2 B． I1＜I2，R1＞R2，U1＜U2
C． I1=I2，R1＞R2，U1＞U2 D． I1＞I2，R1＞R2，U1=U2

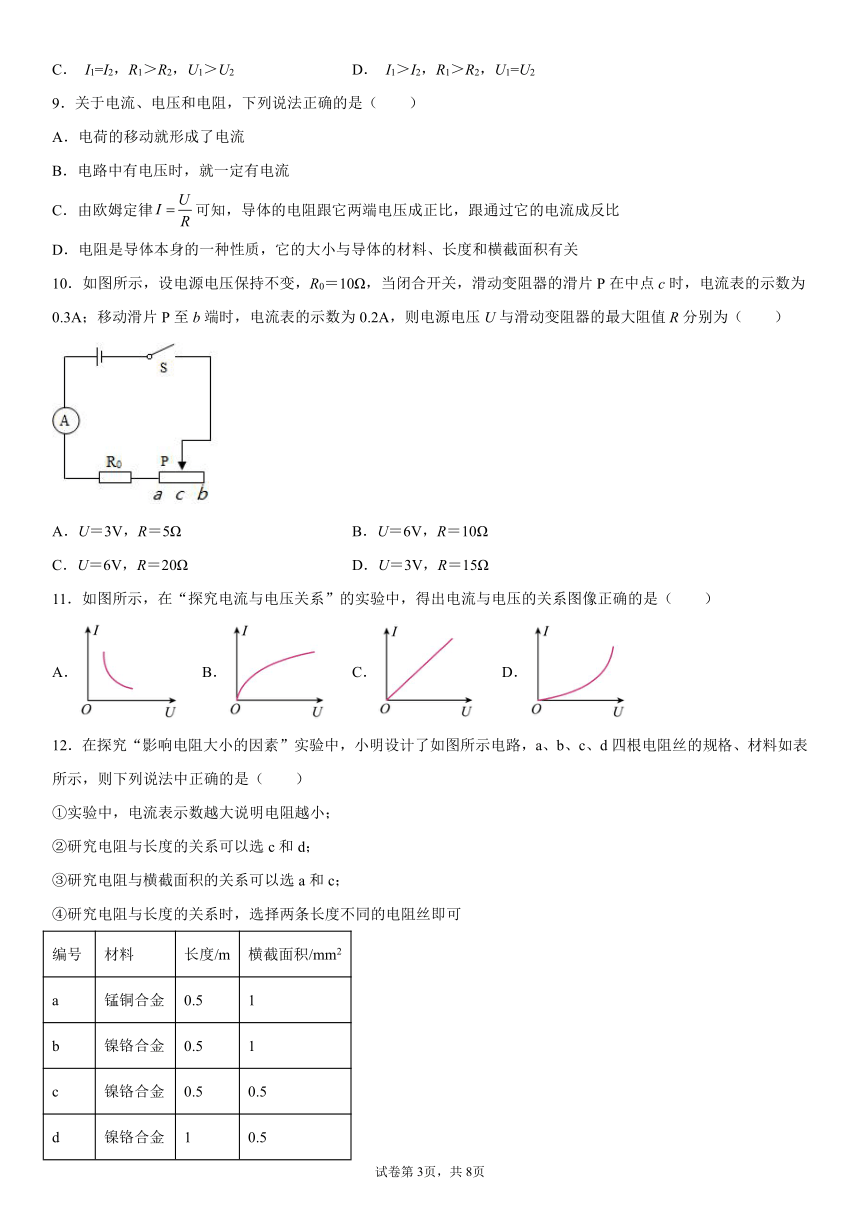

9．关于电流、电压和电阻，下列说法正确的是（　　）
A．电荷的移动就形成了电流
B．电路中有电压时，就一定有电流
C．由欧姆定律可知，导体的电阻跟它两端电压成正比，跟通过它的电流成反比
D．电阻是导体本身的一种性质，它的大小与导体的材料、长度和横截面积有关
10．如图所示，设电源电压保持不变，R0＝10Ω，当闭合开关，滑动变阻器的滑片P在中点c时，电流表的示数为0.3A；移动滑片P至b端时，电流表的示数为0.2A，则电源电压U与滑动变阻器的最大阻值R分别为（　　）
A．U＝3V，R＝5Ω B．U＝6V，R＝10Ω
C．U＝6V，R＝20Ω D．U＝3V，R＝15Ω
11．如图所示，在“探究电流与电压关系”的实验中，得出电流与电压的关系图像正确的是（　　）
A． B． C． D．
12．在探究“影响电阻大小的因素”实验中，小明设计了如图所示电路，a、b、c、d四根电阻丝的规格、材料如表所示，则下列说法中正确的是（　　）
①实验中，电流表示数越大说明电阻越小；
②研究电阻与长度的关系可以选c和d；
③研究电阻与横截面积的关系可以选a和c；
④研究电阻与长度的关系时，选择两条长度不同的电阻丝即可
编号 材料 长度/m 横截面积/mm2
a 锰铜合金 0.5 1
b 镍铬合金 0.5 1
c 镍铬合金 0.5 0.5
d 镍铬合金 1 0.5
A．只有①②正确 B．只有①③正确 C．只有③④正确 D．只有②④正确
二、填空题

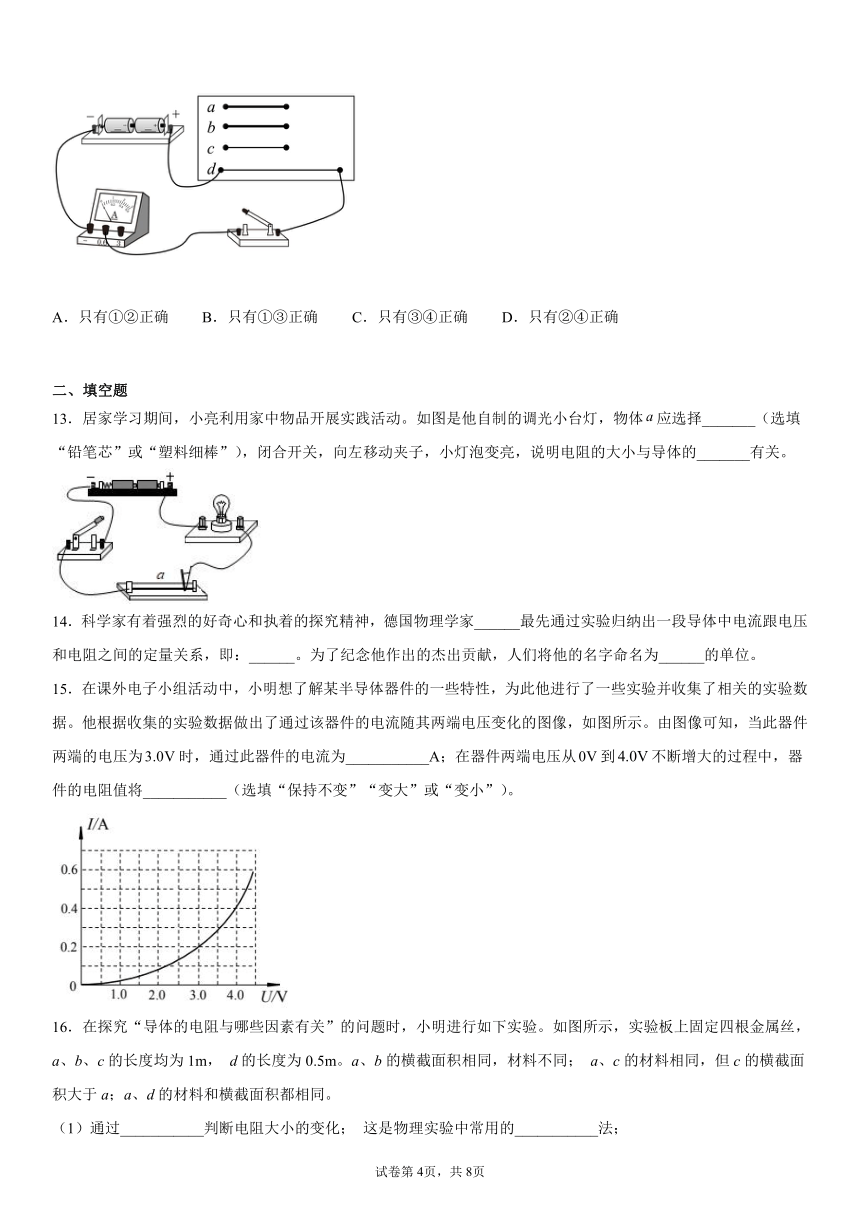

13．居家学习期间，小亮利用家中物品开展实践活动。如图是他自制的调光小台灯，物体应选择_______（选填“铅笔芯”或“塑料细棒”），闭合开关，向左移动夹子，小灯泡变亮，说明电阻的大小与导体的_______有关。
14．科学家有着强烈的好奇心和执着的探究精神，德国物理学家______最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，即：______。为了纪念他作出的杰出贡献，人们将他的名字命名为______的单位。
15．在课外电子小组活动中，小明想了解某半导体器件的一些特性，为此他进行了一些实验并收集了相关的实验数据。他根据收集的实验数据做出了通过该器件的电流随其两端电压变化的图像，如图所示。由图像可知，当此器件两端的电压为时，通过此器件的电流为___________A；在器件两端电压从到不断增大的过程中，器件的电阻值将___________（选填“保持不变”“变大”或“变小”）。

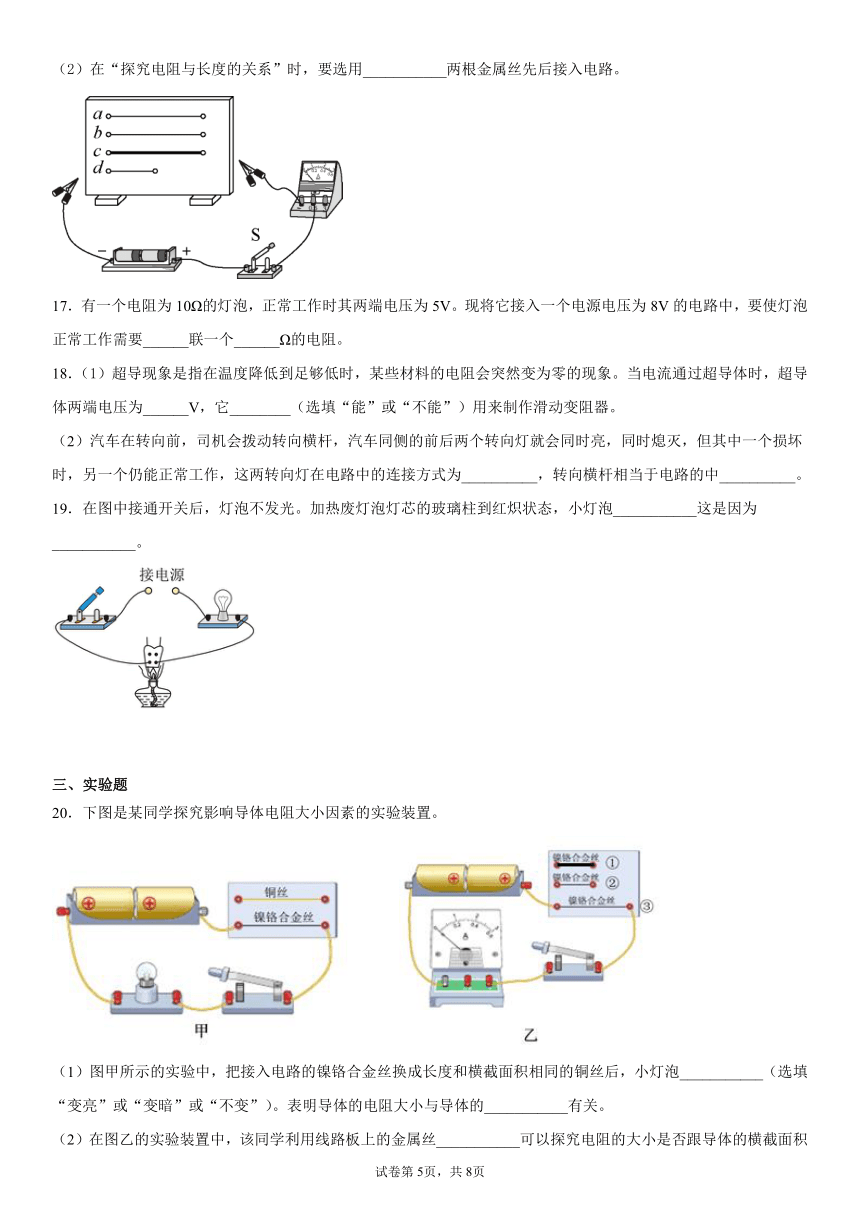

16．在探究“导体的电阻与哪些因素有关”的问题时，小明进行如下实验。如图所示，实验板上固定四根金属丝，a、b、c的长度均为1m， d的长度为0.5m。a、b的横截面积相同，材料不同； a、c的材料相同，但c的横截面积大于a；a、d的材料和横截面积都相同。
（1）通过___________判断电阻大小的变化； 这是物理实验中常用的___________法；
（2）在“探究电阻与长度的关系”时，要选用___________两根金属丝先后接入电路。
17．有一个电阻为10Ω的灯泡，正常工作时其两端电压为5V。现将它接入一个电源电压为8V的电路中，要使灯泡正常工作需要______联一个______Ω的电阻。
18．（1）超导现象是指在温度降低到足够低时，某些材料的电阻会突然变为零的现象。当电流通过超导体时，超导体两端电压为______V，它________（选填“能”或“不能”）用来制作滑动变阻器。
（2）汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时亮，同时熄灭，但其中一个损坏时，另一个仍能正常工作，这两转向灯在电路中的连接方式为__________，转向横杆相当于电路的中__________。
19．在图中接通开关后，灯泡不发光。加热废灯泡灯芯的玻璃柱到红炽状态，小灯泡___________这是因为___________。
三、实验题
20．下图是某同学探究影响导体电阻大小因素的实验装置。
（1）图甲所示的实验中，把接入电路的镍铬合金丝换成长度和横截面积相同的铜丝后，小灯泡___________（选填“变亮”或“变暗”或“不变”）。表明导体的电阻大小与导体的___________有关。
（2）在图乙的实验装置中，该同学利用线路板上的金属丝___________可以探究电阻的大小是否跟导体的横截面积有关。（选填导线的序号）
（3）读取电流表的示数后要尽快断开电路，原因是___________。
21．探究通过电阻的电流与电阻大小的关系。
（1）根据电路图连接实物电路（连线不要交叉）______；
（2）某同学连接好电路后，闭合开关，左右移动滑动变阻器的滑片，发现电压表和电流表均有示数，但示数均不发生变化。出现这种现象可能的原因是：______；
（3）排除故障后他们首先把5Ω电阻接入电路进行实验，电流表示数如图所示，则电阻R两端的电压是______V；然后他们依次换用10Ω、15Ω的电阻继续研究，则两次实验相同的操作要素是______。
22．小禹同学设计了如图所示电路进行“探究导体的电阻与哪些因素有关”实验：
（1）为了能够更好地反映出电阻的变化，小禹可以在如图所示的电路中接入___________，且与被研究导体___________联；
（2）实验中，选择一根带鳄鱼夹的导线，主要是为了方便改变___________；
（3）分别用铜丝、镍铬合金丝进行实验，记录实验数据如表所示，对比实验记录，发现用___________作为研究导体，实验现象不明显；
研究导体 铜丝 镍铬合金丝
实验序号 1 2 3 4 5 6 7 8
长度 100 80 50 100 100 80 50 100
直径 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.7
灯泡亮度 很亮 很亮 很亮 很亮 较亮 较亮 亮 亮
电流 0.42 0.42 0.43 0.43 0.24 0.26 0.31 0.30
（4）比较实验序号5和8可得结论___________。
23．利用图甲所示装置测定小灯泡两端的电压与通过它的电流的关系。
(1)按图连接实物电路时，开关应断开，变阻器的滑片应置于______（选填“A”或“B”）端；
(2)闭合开关，移动变阻器的滑片，发现电流表无示数，电压表有示数且恒定不变，则出现这种现象的原因可能是：______；
(3)排除故障后，继续实验，移动变阻器的滑片，使小灯泡两端的电压逐渐增大；
(4)当电流示数为0.4A时，电压表示数如图乙所示，则这时小灯泡两端的电压为______V，小灯泡的电阻R=______Ω；
(5)本实验中，滑动变阻器的作用主要有两个：一是______，二是改变______，便于多次测量。
四、计算题
24．在如图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧。闭合开关S，两电流表的示数分别为0.5安和0.3安。
（1）求电源电压U；
（2）求通过电阻R2的电流I2.
25．如图所示，电源电压不变，，只闭合开关S时电流表的示数是0.15A，再闭合开关S1时电流表示数是0.21A．求：
(1)电源电压；
(2)电阻R2的阻值。
26．如图所示电路，已知电源电压，，测得两端的电压，求通过电路中的电流和。
27．如图所示，电源两端电压为12V并保持不变，电阻R1的阻值为6Ω。当开关S闭合时，通过电阻R2的电流表示数0.5A。求：
（1）电压表的示数；
（2）R2两端的电压；
（3）电阻R2的阻值。
28．在如图所示的电路图中，电源电压保持不变，电阻R1的阻值为30Ω。只闭合开关S，电流表的读数为0.2A，闭合开关S后再闭合开关S1，电流表的读数变化了0.3A。求：
（1）电源电压U；
（2）电阻R2的阻值。
试卷第2页，共2页
试卷第1页，共1页
参考答案
1．D
2．B
3．C
4．D
5．A
6．C
7．D
8．C
9．D
10．C
11．C
12．A
13．铅笔芯 长度
14．欧姆 欧姆定律 电阻
15．0.2 变小
16．电流表的示数 转换法 a、d
17．串 6
18．0 不能 并联 开关
19．发光 温度升高，玻璃的电阻变小
20．变亮 材料 ①② 减少电池损耗
21． 滑动变阻器连接的是下面两个接线柱 1.5V 调节滑动变阻器，保持电阻两端电压为1.5V
22．电流表 串 接入导体的长度 铜丝 长度和材料相同时，导体的横截面积越大，电阻越小
23．A 灯泡断路 2.2 5.5 保护电路 改变小灯泡两端的电压
24．（1）6V；（2）0.2A
25．(1)3V；(2)50Ω
26．（1）0.06A，
27．（1）3V；（2）9V；（3）18Ω
28．（1）6V；（2）20Ω答案第1页，共2页
答案第1页，共2页
