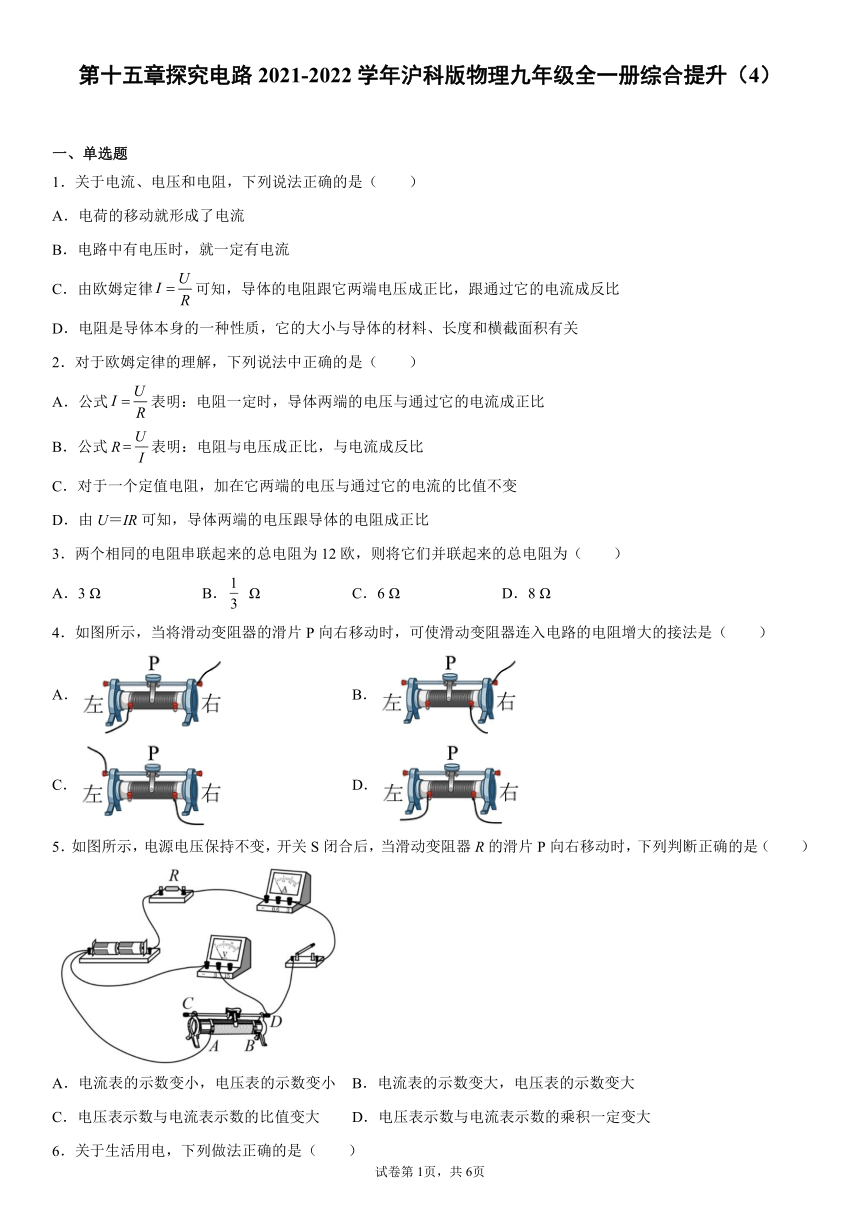

第十五章探究电路2021-2022学年沪科版物理九年级全一册综合提升（4）
一、单选题
1．关于电流、电压和电阻，下列说法正确的是（　　）
A．电荷的移动就形成了电流
B．电路中有电压时，就一定有电流
C．由欧姆定律可知，导体的电阻跟它两端电压成正比，跟通过它的电流成反比
D．电阻是导体本身的一种性质，它的大小与导体的材料、长度和横截面积有关
2．对于欧姆定律的理解，下列说法中正确的是（　　）
A．公式表明：电阻一定时，导体两端的电压与通过它的电流成正比
B．公式R表明：电阻与电压成正比，与电流成反比
C．对于一个定值电阻，加在它两端的电压与通过它的电流的比值不变
D．由U＝IR可知，导体两端的电压跟导体的电阻成正比
3．两个相同的电阻串联起来的总电阻为12欧，则将它们并联起来的总电阻为（　　）
A．3 Ω B． Ω C．6 Ω D．8 Ω
4．如图所示，当将滑动变阻器的滑片P向右移动时，可使滑动变阻器连入电路的电阻增大的接法是（　　）
A． B．
C． D．
5．如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R的滑片P向右移动时，下列判断正确的是（　　）
A．电流表的示数变小，电压表的示数变小 B．电流表的示数变大，电压表的示数变大
C．电压表示数与电流表示数的比值变大 D．电压表示数与电流表示数的乘积一定变大
6．关于生活用电，下列做法正确的是（　　）
A．在电线上晾晒衣服 B．使用绝缘皮破损的插头
C．将开关接在零线与灯泡之间 D．将家庭电路的电灯与插座并联

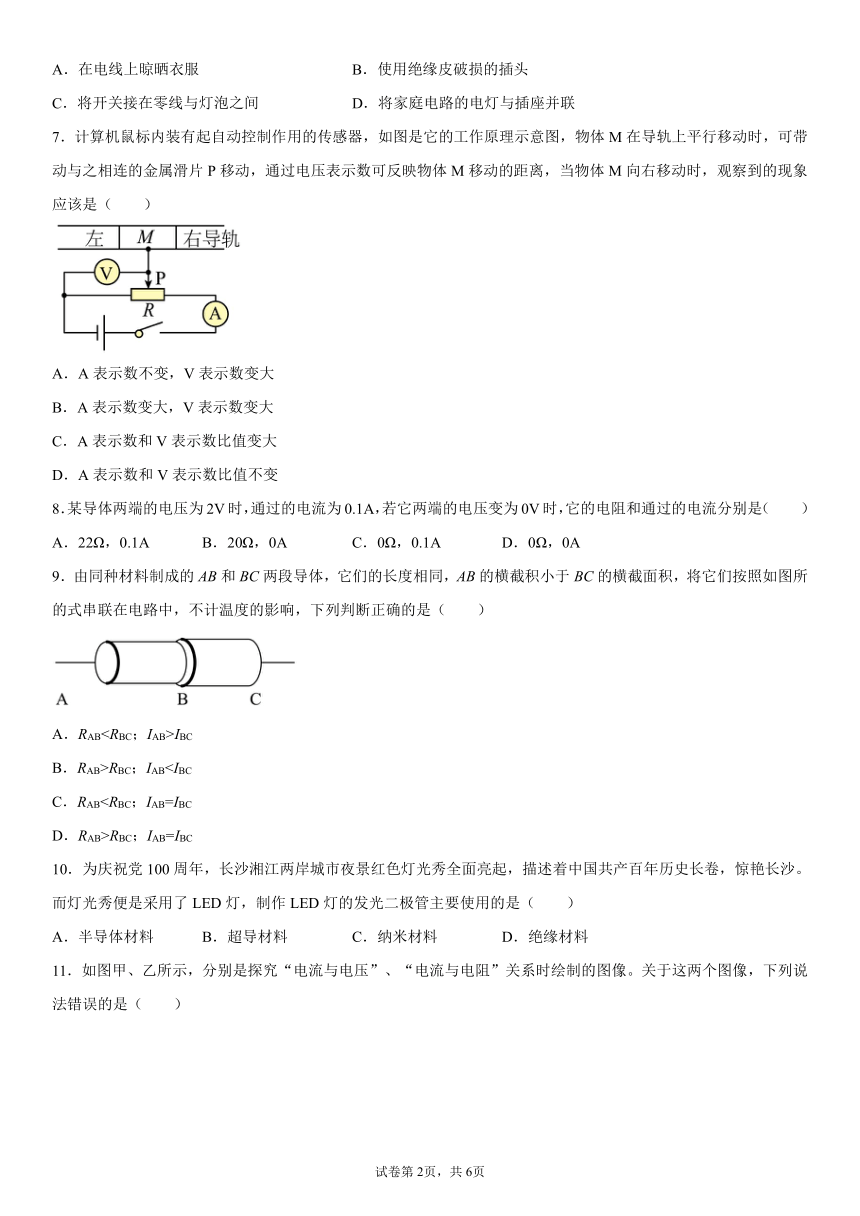

7．计算机鼠标内装有起自动控制作用的传感器，如图是它的工作原理示意图，物体M在导轨上平行移动时，可带动与之相连的金属滑片P移动，通过电压表示数可反映物体M移动的距离，当物体M向右移动时，观察到的现象应该是（　　）
A．A表示数不变，V表示数变大
B．A表示数变大，V表示数变大
C．A表示数和V表示数比值变大
D．A表示数和V表示数比值不变
8．某导体两端的电压为2V时，通过的电流为0.1A，若它两端的电压变为0V时，它的电阻和通过的电流分别是（　　）
A．22Ω，0.1A B．20Ω，0A C．0Ω，0.1A D．0Ω，0A
9．由同种材料制成的AB和BC两段导体，它们的长度相同，AB的横截积小于BC的横截面积，将它们按照如图所的式串联在电路中，不计温度的影响，下列判断正确的是（　　）
A．RABIBC
B．RAB>RBC；IABC．RABD．RAB>RBC；IAB=IBC
10．为庆祝党100周年，长沙湘江两岸城市夜景红色灯光秀全面亮起，描述着中国共产百年历史长卷，惊艳长沙。而灯光秀便是采用了LED灯，制作LED灯的发光二极管主要使用的是（　　）
A．半导体材料 B．超导材料 C．纳米材料 D．绝缘材料

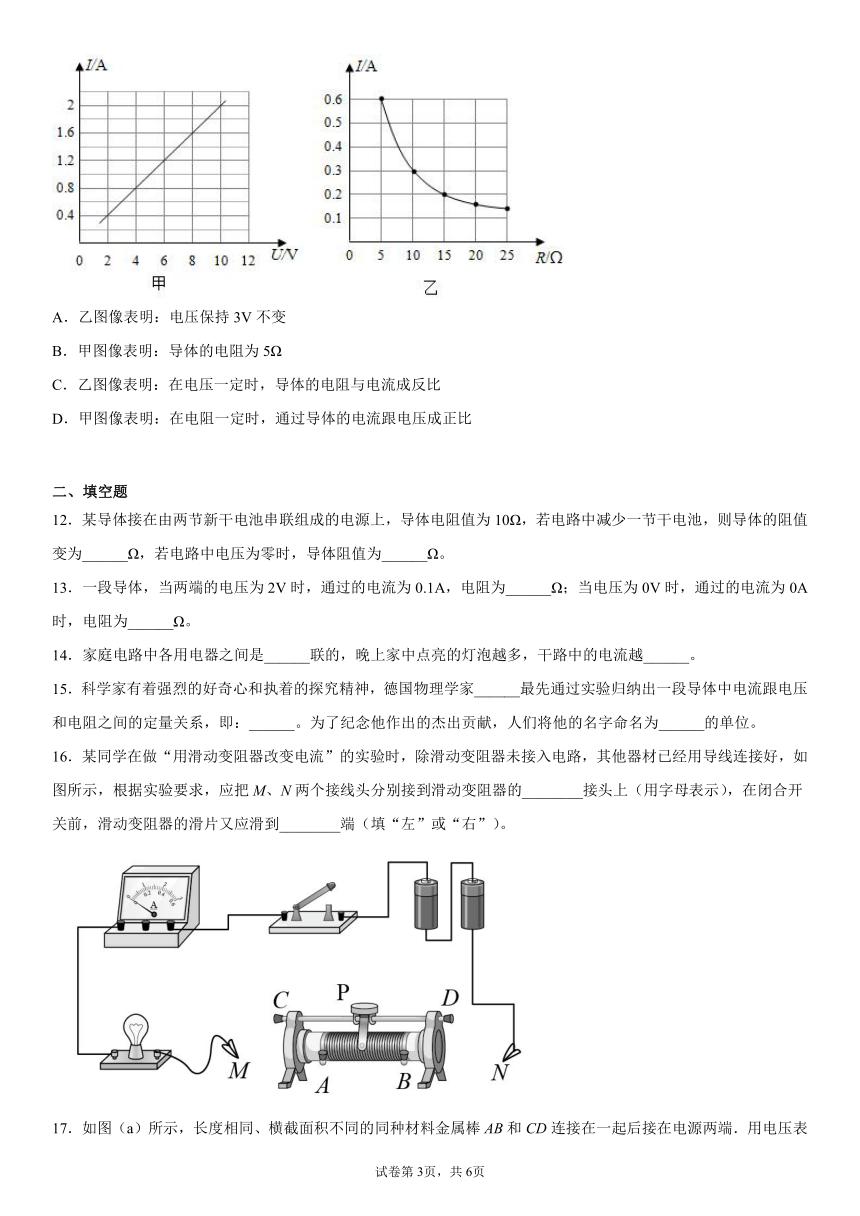

11．如图甲、乙所示，分别是探究“电流与电压”、“电流与电阻”关系时绘制的图像。关于这两个图像，下列说法错误的是（　　）
A．乙图像表明：电压保持3V不变
B．甲图像表明：导体的电阻为5Ω
C．乙图像表明：在电压一定时，导体的电阻与电流成反比
D．甲图像表明：在电阻一定时，通过导体的电流跟电压成正比
二、填空题
12．某导体接在由两节新干电池串联组成的电源上，导体电阻值为10Ω，若电路中减少一节干电池，则导体的阻值变为______Ω，若电路中电压为零时，导体阻值为______Ω。
13．一段导体，当两端的电压为2V时，通过的电流为0.1A，电阻为______Ω；当电压为0V时，通过的电流为0A时，电阻为______Ω。
14．家庭电路中各用电器之间是______联的，晚上家中点亮的灯泡越多，干路中的电流越______。
15．科学家有着强烈的好奇心和执着的探究精神，德国物理学家______最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，即：______。为了纪念他作出的杰出贡献，人们将他的名字命名为______的单位。
16．某同学在做“用滑动变阻器改变电流”的实验时，除滑动变阻器未接入电路，其他器材已经用导线连接好，如图所示，根据实验要求，应把M、N两个接线头分别接到滑动变阻器的________接头上（用字母表示），在闭合开关前，滑动变阻器的滑片又应滑到________端（填“左”或“右”）。
17．如图（a）所示，长度相同、横截面积不同的同种材料金属棒AB和CD连接在一起后接在电源两端．用电压表测得导体AB和CD两端的电压如图（b）所示，则AB两端的电压为________伏，CD两端电压为_______伏，通过AB的电流_________通过CD的电流（选填“小于”、“等于”或“大于”），导体AB与导体CD的电阻之比为____________。
18．某型号油量表工作原理如图甲所示，电源电压为24V，R0为定值电阻，A为油量表（实际上是量程为0～0.6A的电流表），R1为压敏电阻，其阻值随所受压力F变化的图象如图乙所示；
（1）由乙图可知；压敏电阻R1的值随压力F的增大而______，当油箱中的汽油用完时，R1的电阻值为______Ω；
（2）油箱装满汽油时，油量表示数为最大值（即电流表满偏），此时F＝28N，求R0的阻值；______
（3）当油箱中的汽油用完时，电路中的电流为多少？______
三、计算题
19．如图所示电路，已知。当开关断开时，电流表的示数为；当开关闭合时，电流表的示数为，求：电源电压和电阻。
20．如图所示电路中，已知电源电压保持不变，电阻，闭合开关S，电流表的示数为0.5A。求：
(1)通过电阻的电流。
(2)电压表的示数。
(3)与阻值之和。
21．如图所示的电路，电源电压保持不变，电阻R1、R2分别为20Ω和30Ω，只闭合开关S1时，电流表的示数为0.3A，求：
（1）电源电压；
（2）S1、S2均闭合时，电流表的示数。
22．在如图所示的电路图中，电源电压保持不变，电阻R1的阻值为30Ω。只闭合开关S，电流表的读数为0.2A，闭合开关S后再闭合开关S1，电流表的读数变化了0.3A。求：
（1）电源电压U；
（2）电阻R2的阻值。
23．如图所示的电路中。已知小灯泡L1的阻值为10Ω，测得电流表A1的示数为0.5A，电流表A2的示数为0.3A．求：
（1）小灯泡L1两端的电压；
（2）通过小灯泡L2的电流；
（3）小灯泡L2的阻值。
试卷第2页，共2页
试卷第1页，共1页
参考答案
1．D
2．C
3．A
4．A
5．C
6．D
7．A
8．B
9．D
10．A
11．C
12．10 10
13．20 20
14．并 大
15．欧姆 欧姆定律 电阻
16．AD/AC 右
17．5 2.5 等于
18．减小 220 20Ω 0.1A
19．；
20．(1) 0.5A；(2) 8V；(3) 16Ω
21．（1）V；（2）A
22．（1）6V；（2）20Ω
23．（1）3V；（2）0.2A；（3）15Ω答案第1页，共2页
答案第1页，共2页
