一、单选题

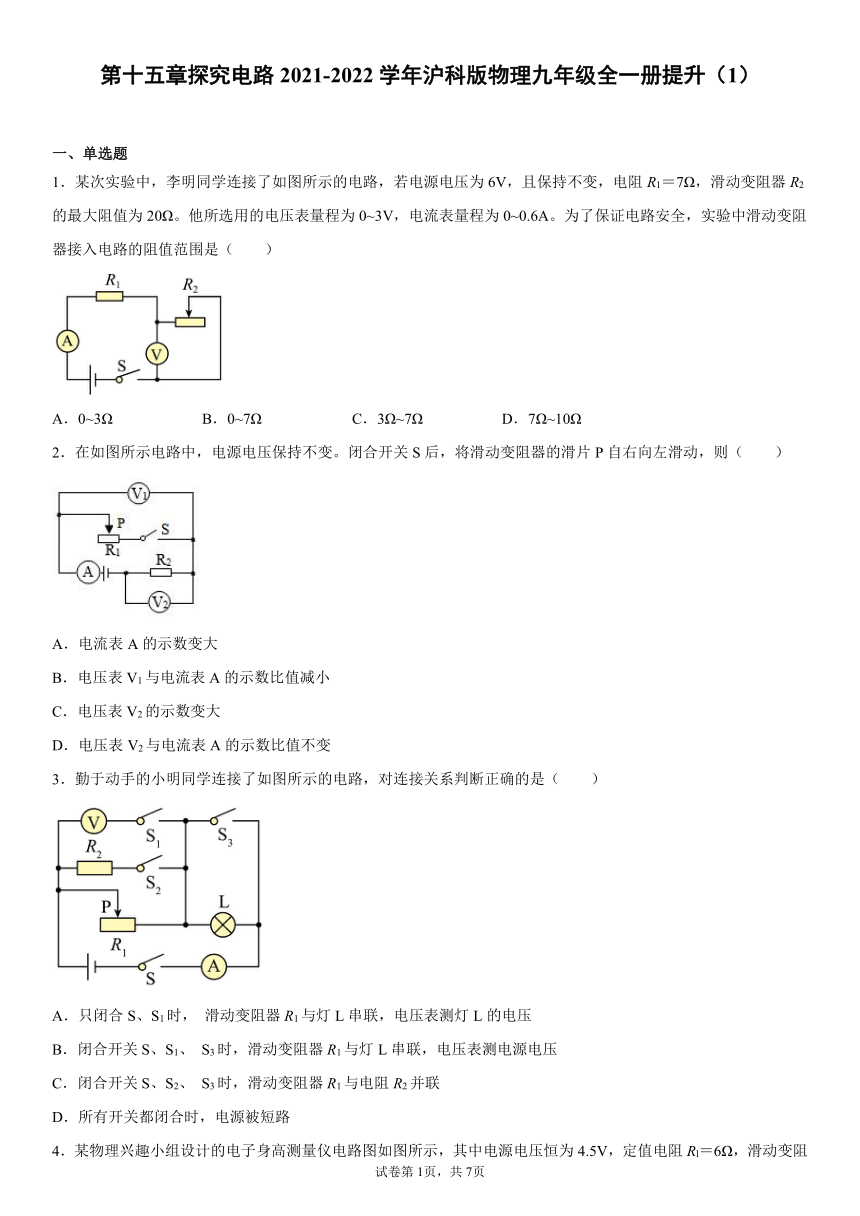

1．某次实验中，李明同学连接了如图所示的电路，若电源电压为6V，且保持不变，电阻R1＝7Ω，滑动变阻器R2的最大阻值为20Ω。他所选用的电压表量程为0~3V，电流表量程为0~0.6A。为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是（　　）
A．0~3Ω B．0~7Ω C．3Ω~7Ω D．7Ω~10Ω
2．在如图所示电路中，电源电压保持不变。闭合开关S后，将滑动变阻器的滑片P自右向左滑动，则（　　）
A．电流表A的示数变大
B．电压表V1与电流表A的示数比值减小
C．电压表V2的示数变大
D．电压表V2与电流表A的示数比值不变
3．勤于动手的小明同学连接了如图所示的电路，对连接关系判断正确的是（　　）
A．只闭合S、S1时， 滑动变阻器R1与灯L串联，电压表测灯L的电压
B．闭合开关S、S1、 S3时，滑动变阻器R1与灯L串联，电压表测电源电压
C．闭合开关S、S2、 S3时，滑动变阻器R1与电阻R2并联
D．所有开关都闭合时，电源被短路
4．某物理兴趣小组设计的电子身高测量仪电路图如图所示，其中电源电压恒为4.5V，定值电阻Rl＝6Ω，滑动变阻器R2的规格为“15Ω 0.3A”，电压表的量程为0~3V，电流表的量程为0~0.6A。为了保证电路中各元件安全工作，变阻器R2接入电路的阻值范围是（　　）
A．3Ω~12Ω B．3Ω~15Ω C．9Ω~12Ω D．12Ω~15Ω
5．如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动。从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度h。已知电流增大时，电流表指针向右偏转，则（　　）
A．油面下降时，R变大，油量表指针向右偏转
B．油面升高时，R变大，油量表的指针向右偏转
C．油量表的刻度值从左往右是逐渐增大的
D．油箱内的油越少，流过电流表的电流越大
6．如图所示的电路中，闭合开关时小灯泡L发光。一段时间后发现小灯泡L不亮，电压表指针明显偏转。若电路中只有一处元件发生故障，则下列说法正确的是（　　）
A．可能是滑动变阻器R被短接
B．一定是小灯泡L处发生断路
C．电流表处发生断路
D．移动滑动变阻器的滑片，电压表示数会明显变化
7．小华在学完比热容和电阻两个概念后，对它们进行了对比。下列说法错误的是（　　）
A．比热容和密度都是物质的一种特性
B．比热容的大小可以反映温度变化的快慢
C．电阻的大小与导体的长度和横截面积有关
D．当通过导体的电流减小，则导体的电阻变大

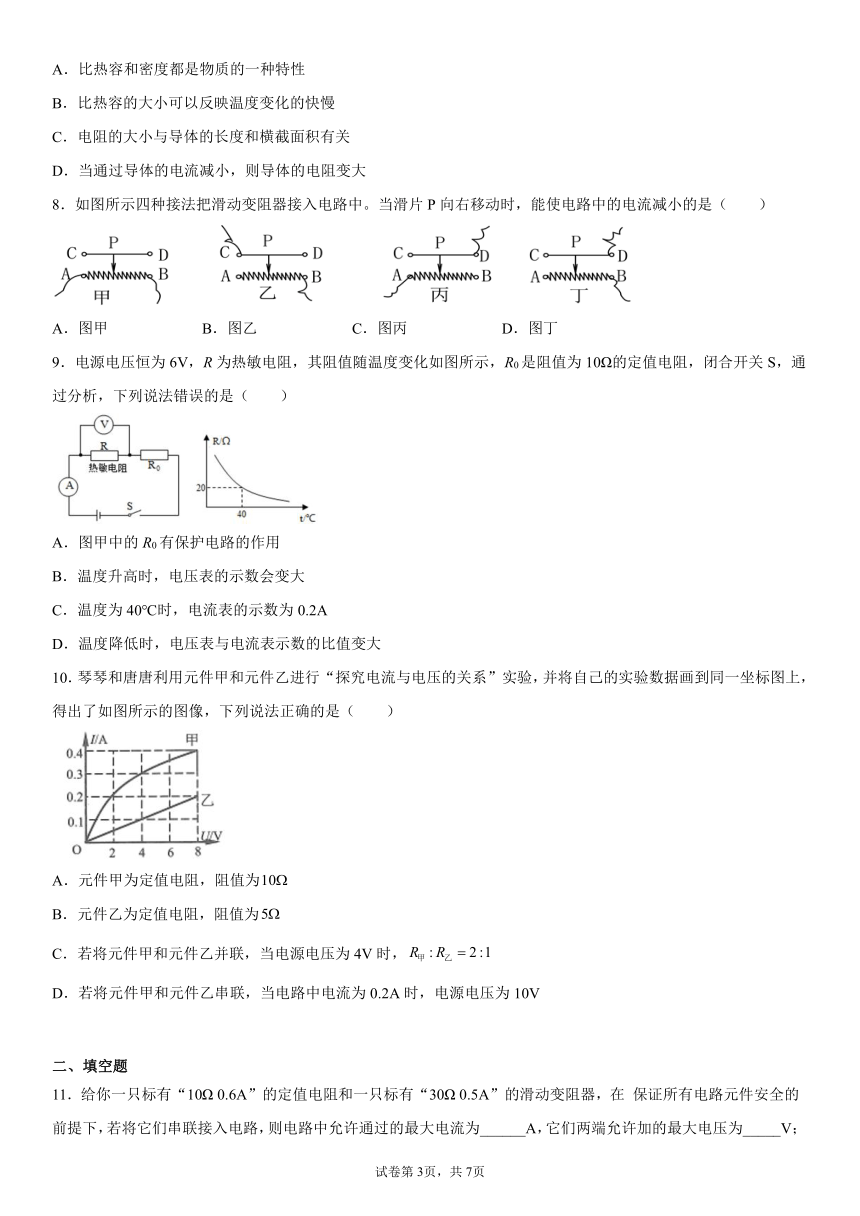

8．如图所示四种接法把滑动变阻器接入电路中。当滑片P向右移动时，能使电路中的电流减小的是（　　）
A．图甲 B．图乙 C．图丙 D．图丁
9．电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图所示，R0是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（　　）
A．图甲中的R0有保护电路的作用
B．温度升高时，电压表的示数会变大
C．温度为40℃时，电流表的示数为0.2A
D．温度降低时，电压表与电流表示数的比值变大
10．琴琴和唐唐利用元件甲和元件乙进行“探究电流与电压的关系”实验，并将自己的实验数据画到同一坐标图上，得出了如图所示的图像，下列说法正确的是（　　）
A．元件甲为定值电阻，阻值为
B．元件乙为定值电阻，阻值为
C．若将元件甲和元件乙并联，当电源电压为4V时，
D．若将元件甲和元件乙串联，当电路中电流为0.2A时，电源电压为10V
二、填空题
11．给你一只标有“10Ω 0.6A”的定值电阻和一只标有“30Ω 0.5A”的滑动变阻器，在 保证所有电路元件安全的前提下，若将它们串联接入电路，则电路中允许通过的最大电流为______A，它们两端允许加的最大电压为_____V；若将它们并联接入电路，则电路中干路电流的最大为______A，此时滑动变阻器接入阻值为_____Ω。

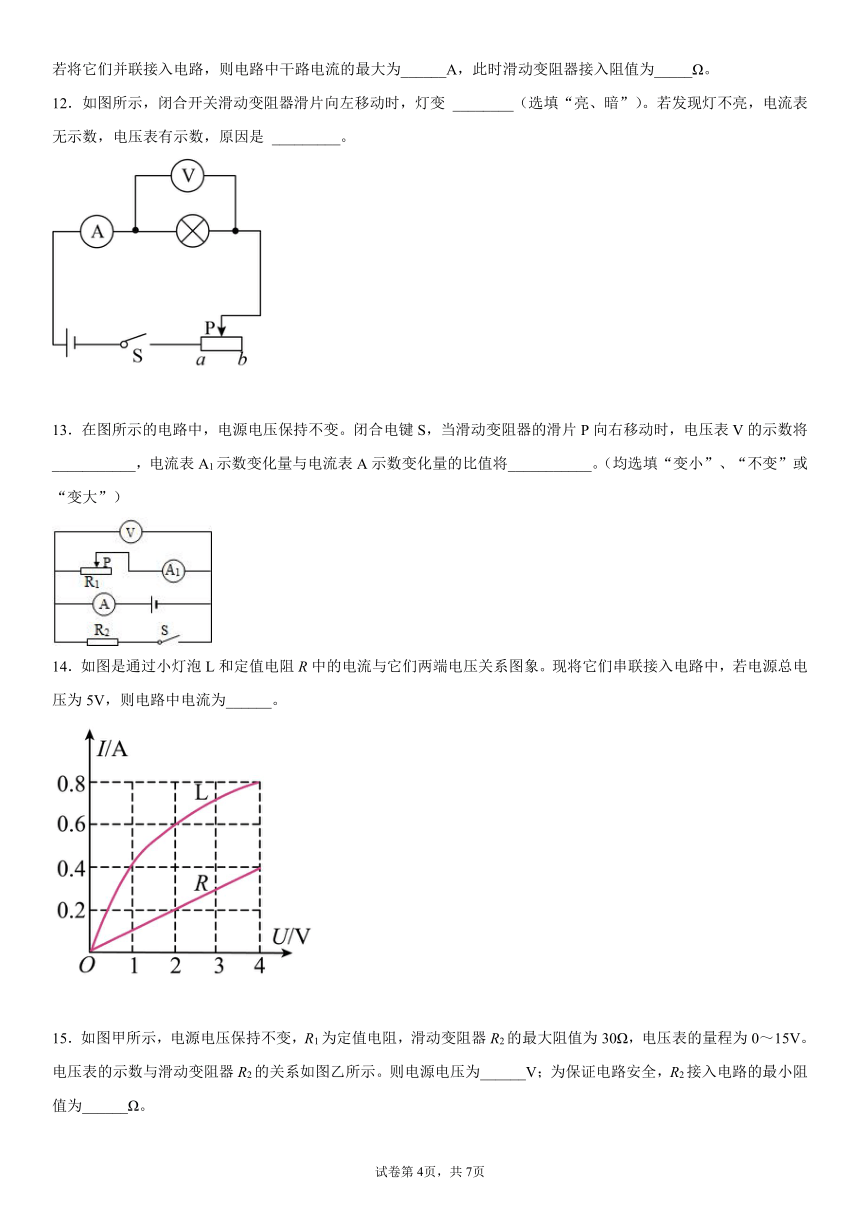

12．如图所示，闭合开关滑动变阻器滑片向左移动时，灯变 ________（选填“亮、暗”）。若发现灯不亮，电流表无示数，电压表有示数，原因是 _________。
13．在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将___________，电流表A1示数变化量与电流表A示数变化量的比值将___________。（均选填“变小”、“不变”或“变大”）
14．如图是通过小灯泡L和定值电阻R中的电流与它们两端电压关系图象。现将它们串联接入电路中，若电源总电压为5V，则电路中电流为______。
15．如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω，电压表的量程为0～15V。电压表的示数与滑动变阻器R2的关系如图乙所示。则电源电压为______V；为保证电路安全，R2接入电路的最小阻值为______Ω。
16．如图甲是小鲁同学“探究导体中电流与电阻的关系”的实验电路图，电源电压保持6V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R接入电路，他根据实验数据描绘出的I-R关系如图乙所示，实验中电压表的示数保持 ______V不变；为完成整个实验，小鲁同学应该选取最大阻值不小于 ______Ω的滑动变阻器。
三、计算题
17．如图所示，电阻R1为8Ω，电源两端电压为12V，开关S闭合后。求：当滑动变阻器R接入电路的电阻R2为30Ω时，通过电阻R1的电流I1和电路的总电流I。
18．如图所示的电路中，电源电压保持不变，电阻R1的阻值为10。R2为滑动变阻器，闭合开关，当滑片P处于a端时，电流表示数为0.6A，求：
（1）电源电压；
（2）当滑片P处于b端时，电压表示数5V，滑动变阻器最大电阻R2为多少？
19．如图电路中，定值电阻R1=10Ω，R2为滑动变阻器，电源电压不变。当滑片在a端时，电流表示数为0.6A，滑片在b端时电压表示数为4V。求：
（1）电源电压；
（2）滑片在b端时电流表示数；
（3）滑动变阻器R2的最大阻值。
20．如图所示，电源的电压恒定，R1、R2为定值电阻，R2的阻值为60Ω。只闭合开关S0时，电流表的示数为0.2A，再闭合开关S0时，电流表的示数为0.6A。求：
（1）电源的电压；
（2）电阻R1的阻值；
（3）S1、S0都闭合时，电路总电阻多大？
21．如图所示，电源电压恒定不变，变阻器的变化范围是0～20Ω，当电压表示数为3.6V时，电流表示数为0.3A，求：
（1）定值电阻的阻值。
（2）若电压表量程为0～3V，电流表量程为0～0.6A，为保证两表安全，阻值应在什么范围变化？
22．如图所示的电路，电源12V且保持不变。电阻Rl=10Ω。求：
（1）当Sl闭合、S2断开时，电流表A的示数为1.5A，则R2的阻值多大？
（2）当Sl、S2均闭合时，电流表A的示数多大？
（3）当Sl、S2均断开时，电压表Vl的示数为4V，则R3的阻值多大？
试卷第2页，共2页
试卷第1页，共1页
参考答案
1．C
2．D
3．C
4．C
5．C
6．B
7．D
8．C
9．B
10．D
11．0.5 20 1.1 12
12．亮 灯泡断路
13．不变 不变
14．0.4A
15．24 6
16．2.5 35
17．1.5A；1.9A
18．（1）6V；（2）50Ω
19．（1）6V；（2）0.2A；（3）20Ω
20．（1）12V；（2）30Ω；（3）20Ω
21．（1）8Ω；（2）2Ω～8Ω
22．（1）8Ω；（2）2.7A；（3）16Ω答案第1页，共2页
