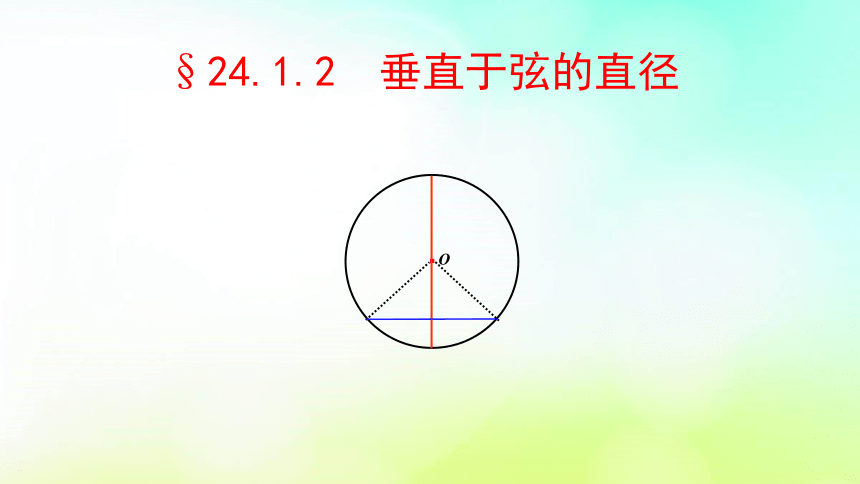

§24.1.2 垂直于弦的直径
·
O
？

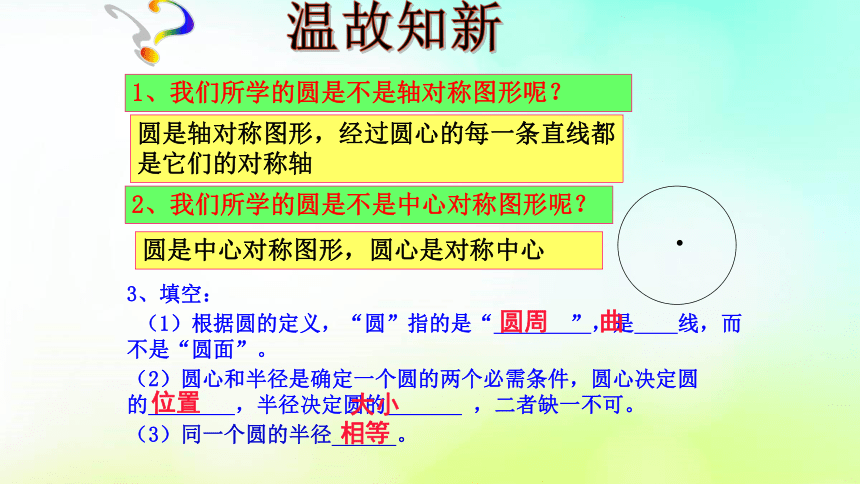

1、我们所学的圆是不是轴对称图形呢？
圆是轴对称图形，经过圆心的每一条直线都是它们的对称轴
.
2、我们所学的圆是不是中心对称图形呢？
圆是中心对称图形，圆心是对称中心
温故知新
3、填空：
（1）根据圆的定义，“圆”指的是“ ”，是 线，而不是“圆面”。
（2）圆心和半径是确定一个圆的两个必需条件，圆心决定圆的 ，半径决定圆的 ，二者缺一不可。
（3）同一个圆的半径 。
圆周
位置
大小
曲
相等

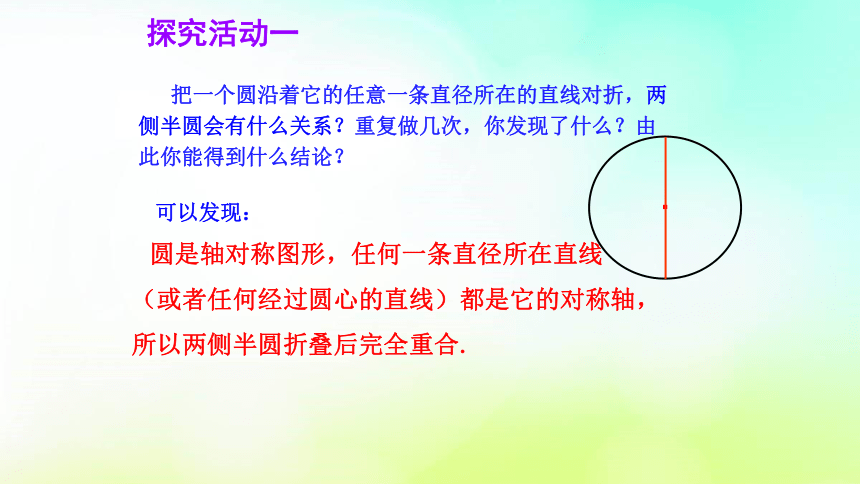

　 把一个圆沿着它的任意一条直径所在的直线对折，两侧半圆会有什么关系？重复做几次，你发现了什么？由此你能得到什么结论？
可以发现：
圆是轴对称图形，任何一条直径所在直线
（或者任何经过圆心的直线）都是它的对称轴，所以两侧半圆折叠后完全重合. 　
探究活动一
·
如图，AB是⊙O的一条弦，作直径CD，使CD⊥AB，垂足为E．
（1）此圆是轴对称图形吗？如果是，它的对称轴是什么？
（2）图中有哪些相等的线段和弧？为什么？
·
O
A
B
C
D
E
解析：（1）圆是轴对称图形，对称轴是直径CD所在的直线.
（2）相等的线段：AE=BE
相等的弧:
把圆沿着直径CD折叠时，CD 两侧的两个半圆重合，点A与点B重合，AE与BE重合，弧AC与弧BC重合，弧AD与弧BD重合．
探究活动二
AC=BC, AD=BD
⌒
⌒
⌒
⌒
·
O
A
B
C
D
E

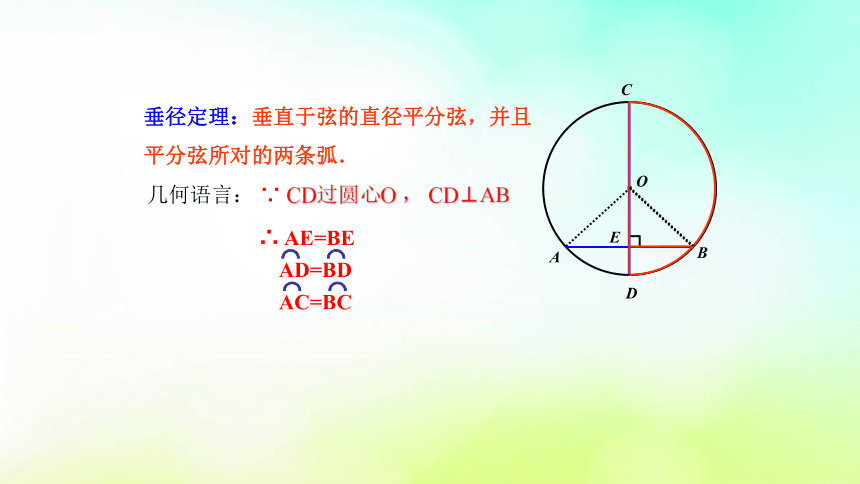

垂径定理：垂直于弦的直径平分弦，并且平分弦所对的两条弧．
几何语言： ∵ CD过圆心O ， CD⊥AB
∴ AE=BE
AD=BD
AC=BC
⌒
⌒
⌒
⌒

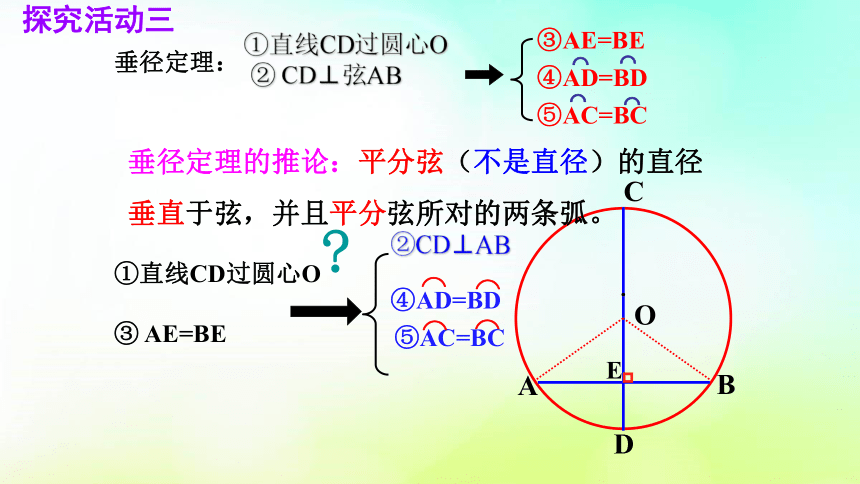

①直线CD过圆心O ② CD⊥弦AB
垂径定理：
③AE=BE
④AD=BD
⑤AC=BC
⌒
⌒
⌒
⌒
·
A
B
C
D
O
E
①直线CD过圆心O
③ AE=BE
②CD⊥AB
④AD=BD
⌒
⌒
⑤AC=BC
⌒

⌒
探究活动三
垂径定理的推论：平分弦（不是直径）的直径垂直于弦，并且平分弦所对的两条弧。

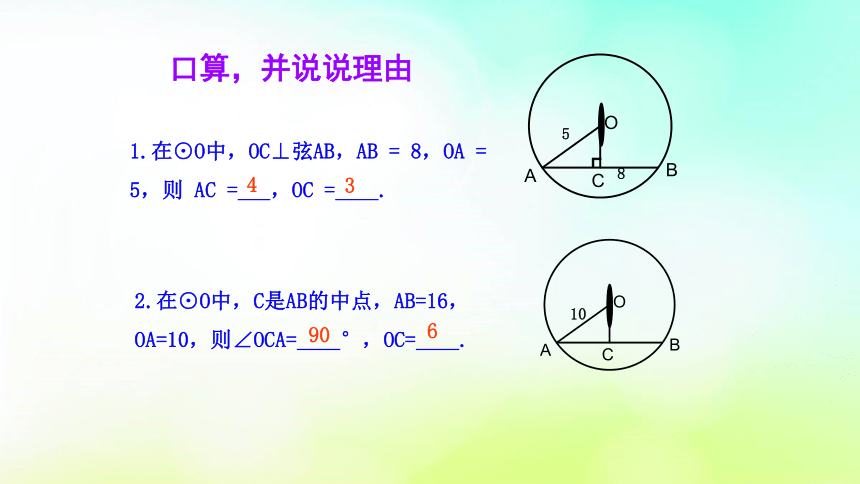

1.在⊙O中，OC⊥弦AB，AB = 8，OA = 5，则 AC = ，OC = .
┏
5
8
4
3
口算，并说说理由
2.在⊙O中，C是AB的中点，AB=16，
OA=10，则∠OCA= °，OC= .
10
90
6
解：连接OA,
在⊙O中，直径CD⊥弦AB,
∴ AB =2AM, △OMA是直角三角形,
∵直径CD=20,
∴ AO = CO = 10,
∴OM=OC – CM = 10 – 4 = 6,
在Rt△OMA中，由勾股定理得：
∴
∴ AB=2AM =16.
└
经典例题：如图，在⊙O中，CD是直径，AB是弦，CD⊥AB，CD = 20，CM = 4，求AB.
如图，在⊙O 中，弦AB的长为8cm，圆心O 到AB 的距离为3cm，求⊙O 的半径．
·
O
A
B
E
解：
答：⊙O 的半径为5cm.
在Rt△AOE中,
你会了吗？
O
E
D
C
B
A
常见辅助线：连接半径、作弦心距；
技巧：构造直角三角形，设未知数，由勾股定理列方程。
四个量：半径 r 、弦长a 、弦心距d、弓形的高h
探究活动四
h + d = r
解得：R≈27.9（m）
B
O
D
A
C
R
在Rt△OAD中，由勾股定理，得
即 R2=18.72+（R－7.2）2
∴赵州桥的主桥拱半径约为27.9m.
OA2=AD2+OD2
AB=37.4，CD=7.2，
OD=OC－CD=R－7.2
在图中
如图，用AB表示主桥拱，设AB所在圆的圆心为O，半径为R．经过圆心O 作弦AB 的垂线OC，D为垂足，根据结论，D 是AB 的中点，C是AB的中点，CD就是拱高．
⌒
⌒
⌒
解：
一、判断下列说法的正误
①平分弧的直径必平分弧所对的弦
　②平分弦的直线必垂直弦
③垂直于弦的直径平分这条弦
④平分弦的直径垂直于这条弦
⑤弦的垂直平分线是圆的直径
⑥平分弦所对的一条弧的直径必垂直这条弦
⑦在圆中，如果一条直线经过圆心且平分弦，　
　必平分此弦所对的弧
⑧分别过弦的三等分点作弦的垂线，将弦所对　
　的两条弧分别三等分
●O
A
B
C
D
M└
课堂练习
3．半径为2cm的圆中，过半径中点且
垂直于这条半径的弦长是 。
8cm
A
B
O
E
A
B
O
E
O
A
B
E
1．半径为4cm的⊙O中，弦AB=4cm,
那么圆心O到弦AB的距离是 。
2． ⊙O的直径为10cm，圆心O到弦AB的 距离为3cm，则弦AB的长是 。
二、填空：
●O
A
B
C
D
1.两条弦在圆心的同侧
●O
A
B
C
D
2.两条弦在圆心的两侧
4、⊙O的半径为10cm，弦AB∥CD，
AB=16，CD=12，则AB、CD间的
距离是___ .
2cm
或14cm
1、已知：如图，在以O为圆心的两个同心圆中，大圆的弦AB交小圆于C，D两点。
求证：AC＝BD。
证明：过O作OE⊥AB，垂足为E，
则AE＝BE，CE＝DE。
AE－CE＝BE－DE。
所以，AC＝BD
E
.
A
C
D
B
O
强化练习
2．如图，在⊙O中，AB、AC为互相垂直且相等的两条弦，OD⊥AB于D，OE⊥AC于E，求证四边形ADOE是正方形．
D
·
O
A
B
C
E
证明：
∴四边形ADOE为矩形，
又　∵AC=AB
∴ AE=AD
∴ 四边形ADOE为正方形.
·
O
A
B
C
D
E
垂径定理：垂直于弦的直径平分弦，并且平分弦所对的两条弧．
推论：平分弦（不是直径）的直径垂
直于弦，并且平分弦所对的两条弧．
小结
有关弦的问题，常常连接半径、作弦心距，这是两条非常重要的辅助线．圆心到弦的距离、半径、弦长的一半构成直角三角形，便将问题转化为直角三角形的勾股定理问题．
