第四章 专题训练 光现象作图

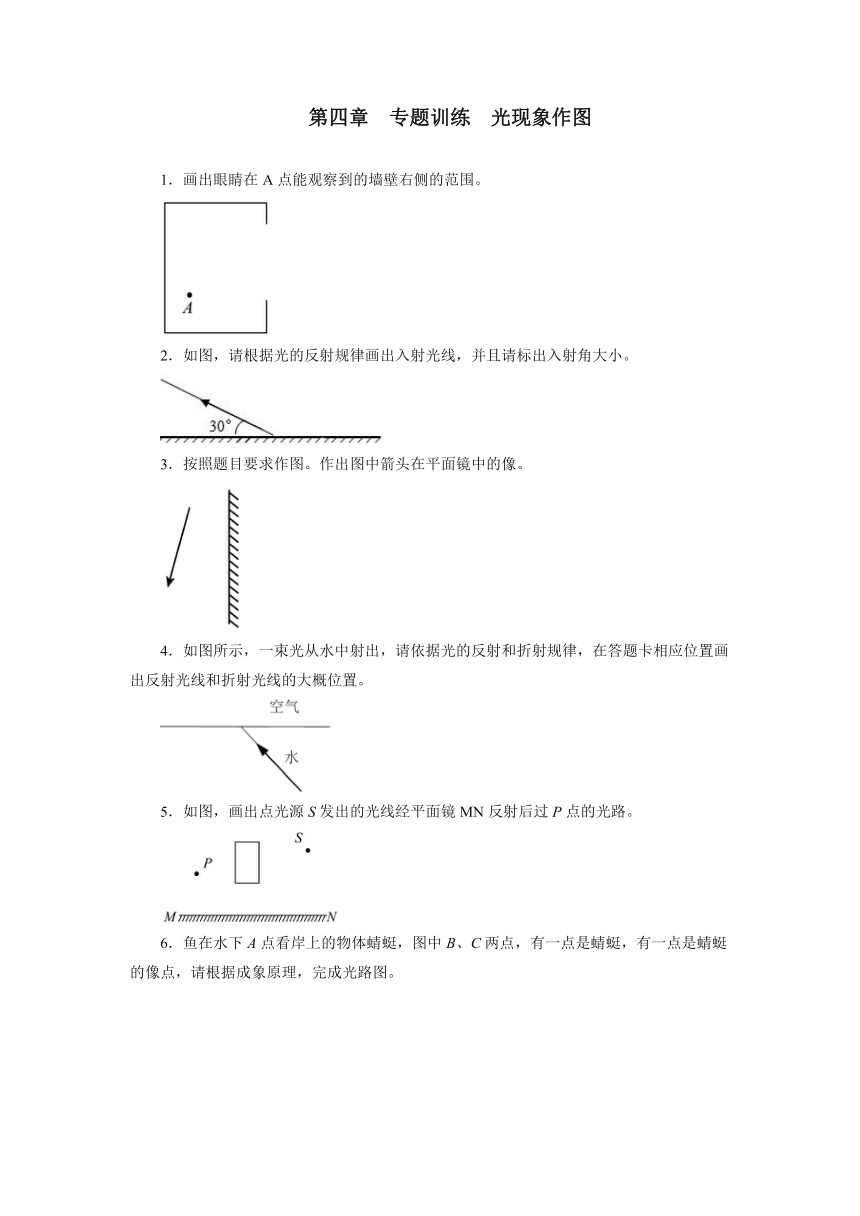

1．画出眼睛在A点能观察到的墙壁右侧的范围。
2．如图，请根据光的反射规律画出入射光线，并且请标出入射角大小。
3．按照题目要求作图。作出图中箭头在平面镜中的像。

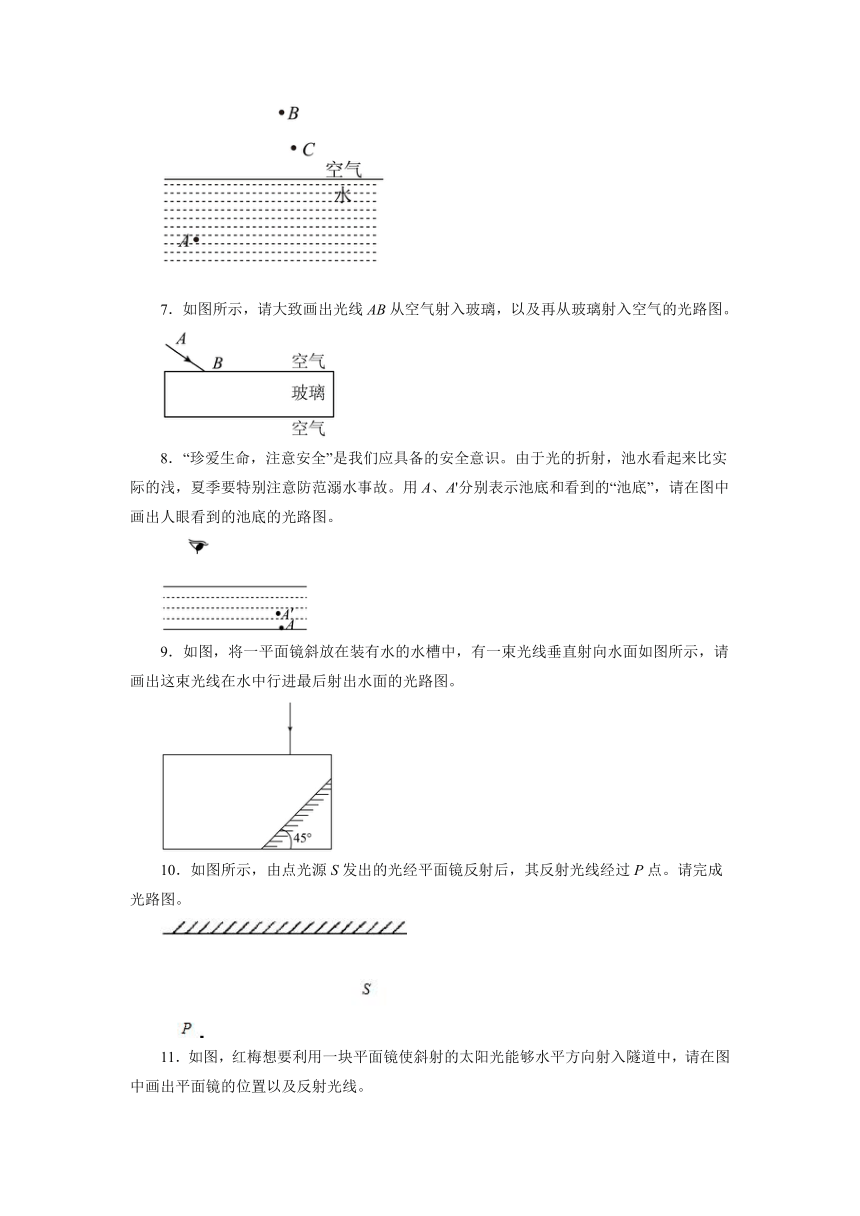

4．如图所示，一束光从水中射出，请依据光的反射和折射规律，在答题卡相应位置画出反射光线和折射光线的大概位置。
5．如图，画出点光源S发出的光线经平面镜MN反射后过P点的光路。
6．鱼在水下A点看岸上的物体蜻蜓，图中B、C两点，有一点是蜻蜓，有一点是蜻蜓的像点，请根据成象原理，完成光路图。
7．如图所示，请大致画出光线AB从空气射入玻璃，以及再从玻璃射入空气的光路图。
8．“珍爱生命，注意安全”是我们应具备的安全意识。由于光的折射，池水看起来比实际的浅，夏季要特别注意防范溺水事故。用A、A'分别表示池底和看到的“池底”，请在图中画出人眼看到的池底的光路图。
9．如图，将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面如图所示，请画出这束光线在水中行进最后射出水面的光路图。
10．如图所示，由点光源S发出的光经平面镜反射后，其反射光线经过P点。请完成光路图。
11．如图，红梅想要利用一块平面镜使斜射的太阳光能够水平方向射入隧道中，请在图中画出平面镜的位置以及反射光线。

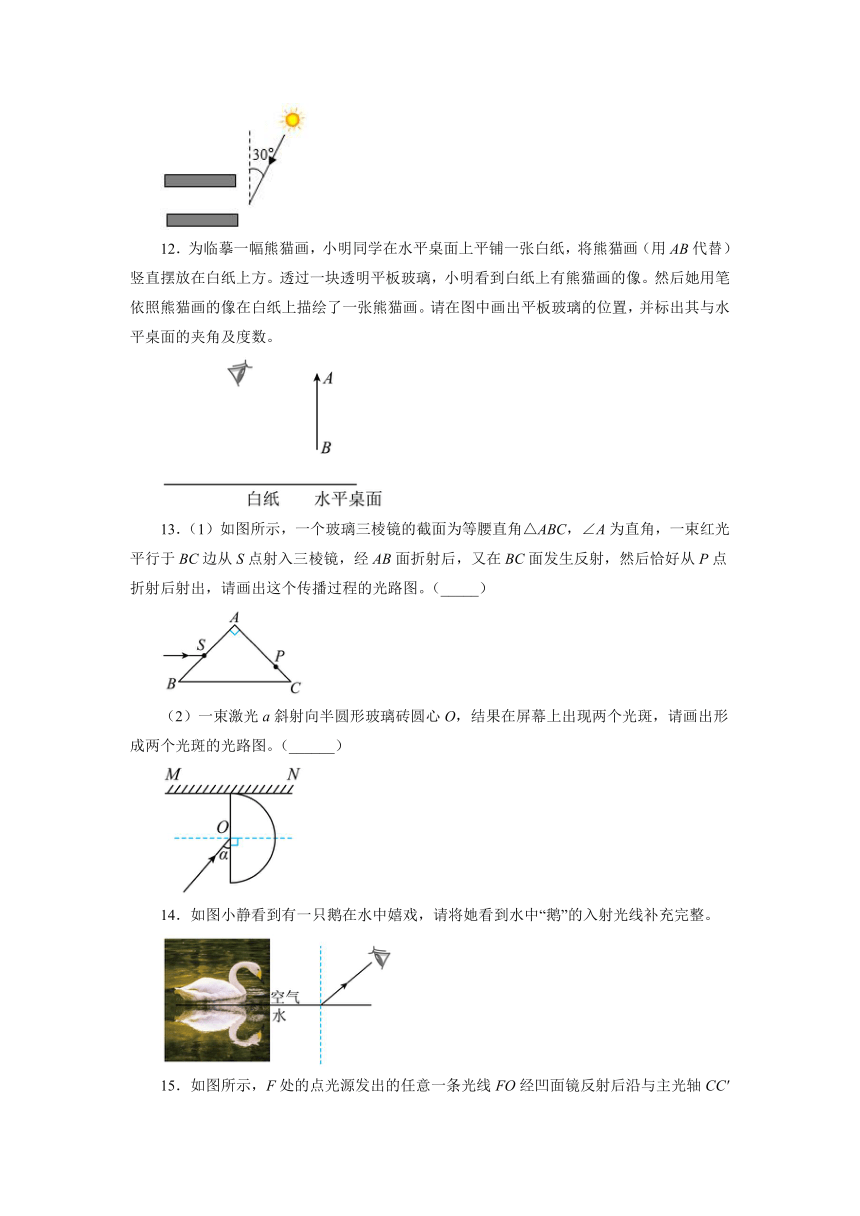

12．为临摹一幅熊猫画，小明同学在水平桌面上平铺一张白纸，将熊猫画（用AB代替）竖直摆放在白纸上方。透过一块透明平板玻璃，小明看到白纸上有熊猫画的像。然后她用笔依照熊猫画的像在白纸上描绘了一张熊猫画。请在图中画出平板玻璃的位置，并标出其与水平桌面的夹角及度数。
13．（1）如图所示，一个玻璃三棱镜的截面为等腰直角△ABC，∠A为直角，一束红光平行于BC边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后恰好从P点折射后射出，请画出这个传播过程的光路图。（_____）
（2）一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。（______）
14．如图小静看到有一只鹅在水中嬉戏，请将她看到水中“鹅”的入射光线补充完整。

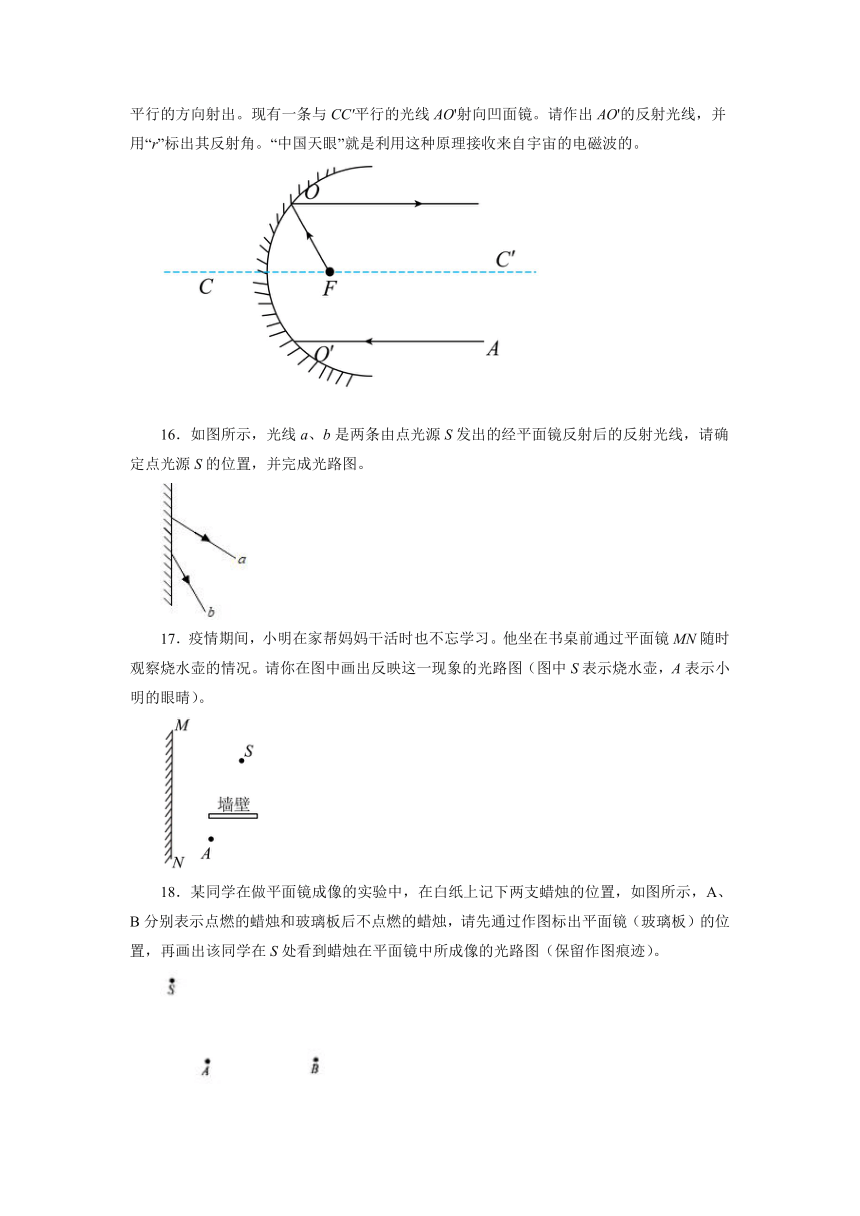

15．如图所示，F处的点光源发出的任意一条光线FO经凹面镜反射后沿与主光轴CC'平行的方向射出。现有一条与CC'平行的光线AO'射向凹面镜。请作出AO'的反射光线，并用“r”标出其反射角。“中国天眼”就是利用这种原理接收来自宇宙的电磁波的。
16．如图所示，光线a、b是两条由点光源S发出的经平面镜反射后的反射光线，请确定点光源S的位置，并完成光路图。
17．疫情期间，小明在家帮妈妈干活时也不忘学习。他坐在书桌前通过平面镜MN随时观察烧水壶的情况。请你在图中画出反映这一现象的光路图（图中S表示烧水壶，A表示小明的眼晴）。
18．某同学在做平面镜成像的实验中，在白纸上记下两支蜡烛的位置，如图所示，A、B分别表示点燃的蜡烛和玻璃板后不点燃的蜡烛，请先通过作图标出平面镜（玻璃板）的位置，再画出该同学在S处看到蜡烛在平面镜中所成像的光路图（保留作图痕迹）。
