《电功率》
人教版 九年级上
《电功率 》
一、电功率
1、物理意义
2、含义
3、单位
4、大小
二、小灯泡的电功率
1、实验目的
2、实验原理
3、实验器材
4、实验电路
5、实验过程
6、实验结论
节能灯
白炽灯
一、电功率
1、物理意义
2、含义
3、单位
4、大小
二、小灯泡的电功率
1、实验目的
2、实验原理
3、实验器材
4、实验电路
5、实验过程
6、实验结论

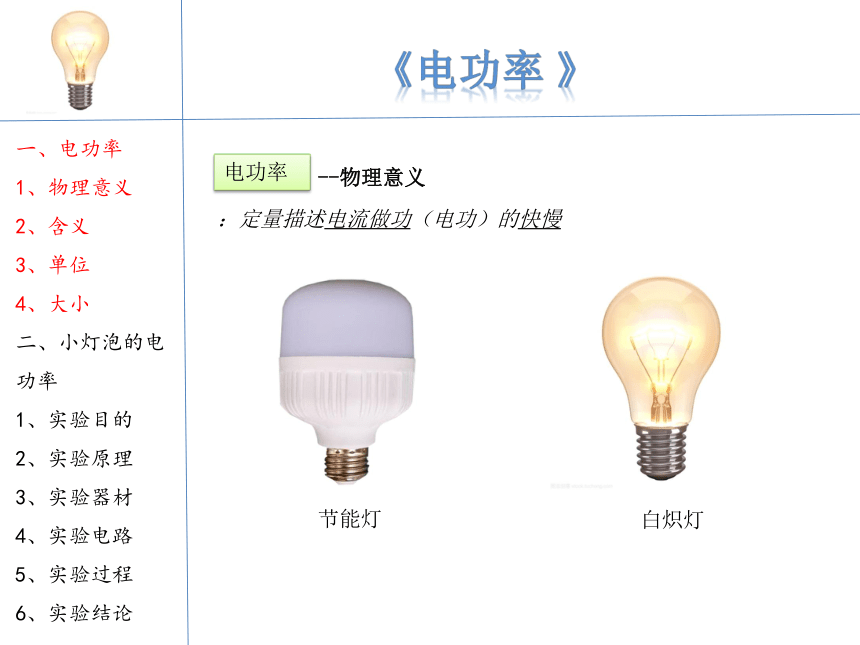

电功率
--物理意义
：定量描述电流做功（电功）的快慢
节能灯
白炽灯
《电功率 》
一、电功率
1、物理意义
2、含义
3、单位
4、大小
二、小灯泡的电功率
1、实验目的
2、实验原理
3、实验器材
4、实验电路
5、实验过程
6、实验结论
电功率
--物理意义
：定量描述电流做功（电功）的快慢
将电灯泡和空调分别接在家庭电路中单独工作，会发现电灯泡单独工作时，电能表铝盘转动慢；空调单独工作时，电能表铝盘转动快。这说明了什么问题？
《电功率 》
一、电功率
1、物理意义
2、含义
3、单位
4、大小
二、小灯泡的电功率
1、实验目的
2、实验原理
3、实验器材
4、实验电路
5、实验过程
6、实验结论
电功率
--含义
：单位时间内，电流所做的功（电功）
《电功率 》
一、电功率
1、物理意义
2、含义
3、单位
4、大小
二、小灯泡的电功率
1、实验目的
2、实验原理
3、实验器材
4、实验电路
5、实验过程
6、实验结论
电功率
--物理意义
：定量描述电流做功（电功）的快慢
1.甲灯20s电流做功为1200J,乙灯20s电流做功800J,哪个灯泡电流做功快
2.丙灯40s电流做功为1000J，丁灯25s电流做功为1000J，哪个灯泡电流做功得快
3.某电风扇通电工作30s，电流做功3600J；某洗衣机通电工作40s，电流做功20000J，哪台电器电流做功得快？
甲灯
丁灯
《电功率 》
一、电功率
1、物理意义
2、含义
3、单位
4、大小
二、小灯泡的电功率
1、实验目的
2、实验原理
3、实验器材
4、实验电路
5、实验过程
6、实验结论
电功率
--大小
电功率
_____________
=
电功
时间
=
电压
电流
×
焦耳每秒（瓦）
J/s
伏特
V
焦耳
J
秒
s
安培
A
《电功率 》
一、电功率
1、物理意义
2、含义
3、单位
4、大小
二、小灯泡的电功率
1、实验目的
2、实验原理
3、实验器材
4、实验电路
5、实验过程
6、实验结论
电功率
--单位
kW
W
mW
千瓦
瓦特
毫瓦
瓦特（瓦）
国际单位
等价单位
=
J/s
W
焦耳每秒
=
=
--单位换算
《电功率 》
一、电功率
1、物理意义
2、含义
3、单位
4、大小
二、小灯泡的电功率
1、实验目的
2、实验原理
3、实验器材
4、实验电路
5、实验过程
6、实验结论
电功率
天河一号巨型计算机 4.04×106W 液晶电视机 约100W
家用空调 约1000W 排风扇 约20W
吸尘器 约800W 手电筒 约0.5W
电吹风机 约500W 计算器 约0.5mW
台式计算机 约200W 电子表 约0.01mW
《电功率 》
一、电功率
1、物理意义
2、含义
3、单位
4、大小
二、小灯泡的电功率
1、实验目的
2、实验原理
3、实验器材
4、实验电路
5、实验过程
6、实验结论
电功率
《电功率 》
“220V 40W”
一、电功率
1、物理意义
2、含义
3、单位
4、大小
二、小灯泡的电功率
1、实验目的
2、实验原理
3、实验器材
4、实验电路
5、实验过程
6、实验结论
测量小灯泡的电功率
--实验目的
：测量小灯泡的电功率
《电功率 》
一、电功率
1、物理意义
2、含义
3、单位
4、大小
二、小灯泡的电功率
1、实验目的
2、实验原理
3、实验器材
4、实验电路
5、实验过程
6、实验结论
测量小灯泡的电功率
--实验原理
焦耳每秒（瓦）
J/s
伏特
V
焦耳
J
安培
《电功率 》
一、电功率
1、物理意义
2、含义
3、单位
4、大小
二、小灯泡的电功率
1、实验目的
2、实验原理
3、实验器材
4、实验电路
5、实验过程
6、实验结论
测量小灯泡的电功率
--实验器材
：小灯泡、电流表、电压表、
电源、开关、导线、滑动变阻器
《电功率 》
一、电功率
1、物理意义
2、含义
3、单位
4、大小
二、小灯泡的电功率
1、实验目的
2、实验原理
3、实验器材
4、实验电路
5、实验过程
6、实验结论
测量小灯泡的电功率
--实验电路
V
A
×
《电功率 》
一、电功率
1、物理意义
2、含义
3、单位
4、大小
二、小灯泡的电功率
1、实验目的
2、实验原理
3、实验器材
4、实验电路
5、实验过程
6、实验结论
测量小灯泡的电功率
--实验过程
1、开关断开，滑动变阻器的滑片移动到阻值最大位置
2、连接实物电路
3、闭合开关，移动滑动变阻器的滑片，多次改变小灯泡两端的电压
4、记录并且分析实验数据
《电功率 》
一、电功率
1、物理意义
2、含义
3、单位
4、大小
二、小灯泡的电功率
1、实验目的
2、实验原理
3、实验器材
4、实验电路
5、实验过程
6、实验结论
测量小灯泡的电功率
--实验过程
“2.5V 0.75W”
小灯泡两端的电压 电压U/V 电流I/A 发光情况 电功率P/W
等于额定电压（ U实 = U额）
低于额定电压（ U实＜U额）
高于额定电压（ U实 =1.2 U额）
2.5
2
3
0.28
0.24
0.31
正常
较暗
较亮
0.7
0.48
0.93
《电功率 》
一、电功率
1、物理意义
2、含义
3、单位
4、大小
二、小灯泡的电功率
1、实验目的
2、实验原理
3、实验器材
4、实验电路
5、实验过程
6、实验结论
测量小灯泡的电功率
--实验结论
“2.5V 0.75W”
灯正常发光
U实＜U额 P实 P额 灯比正常发光_____
U实＞U额 P实 P额 灯比正常发光_____
灯有可能被______
＜
＞
亮
烧毁
暗
U实 = U额
P实 = P额
小灯泡的亮度取决于它的实际电功率
