北师大版九年级物理11.8变阻器习题（含解析）

北师大版九年级物理11.8变阻器习题

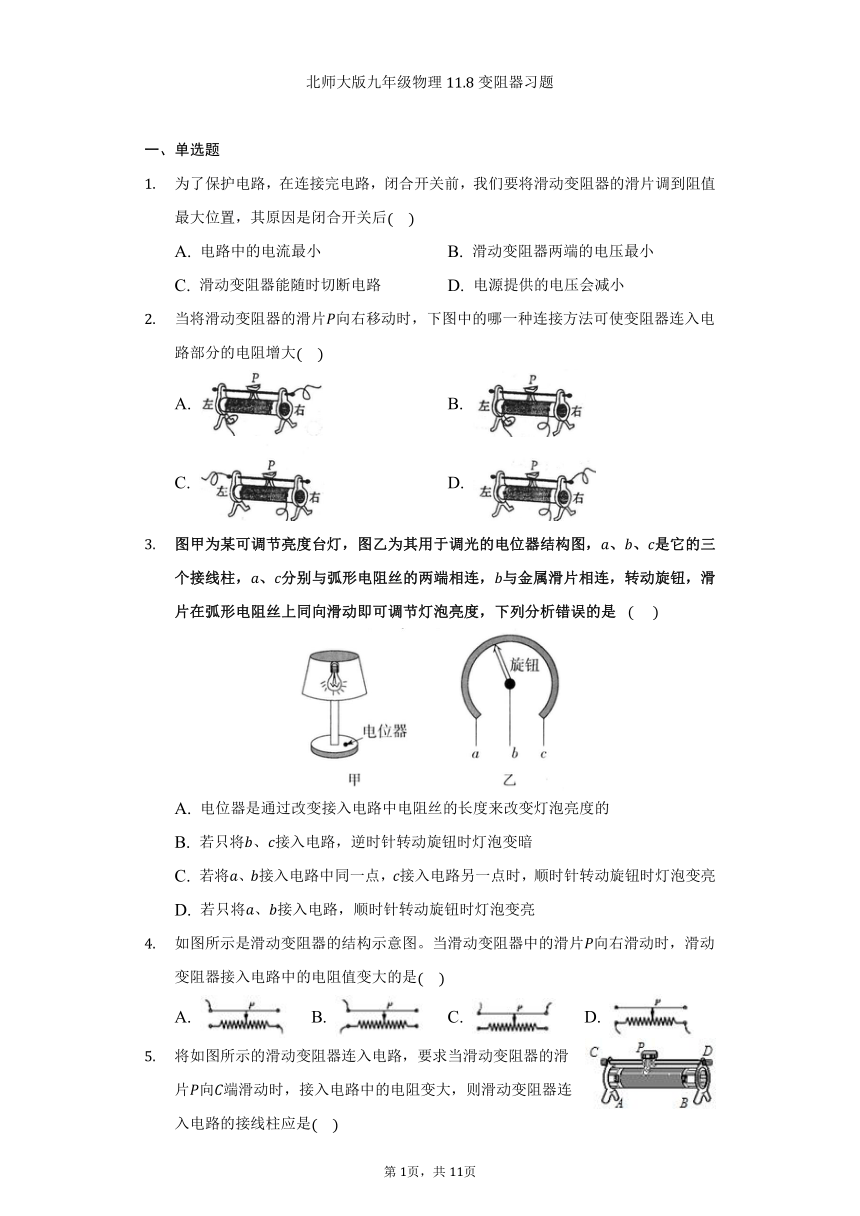

一、单选题
为了保护电路，在连接完电路，闭合开关前，我们要将滑动变阻器的滑片调到阻值最大位置，其原因是闭合开关后
A. 电路中的电流最小 B. 滑动变阻器两端的电压最小
C. 滑动变阻器能随时切断电路 D. 电源提供的电压会减小
当将滑动变阻器的滑片向右移动时，下图中的哪一种连接方法可使变阻器连入电路部分的电阻增大
A. B.
C. D.
图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，、、是它的三个接线柱，、分别与弧形电阻丝的两端相连，与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析错误的是
A. 电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
B. 若只将、接入电路，逆时针转动旋钮时灯泡变暗
C. 若将、接入电路中同一点，接入电路另一点时，顺时针转动旋钮时灯泡变亮
D. 若只将、接入电路，顺时针转动旋钮时灯泡变亮
如图所示是滑动变阻器的结构示意图。当滑动变阻器中的滑片向右滑动时，滑动变阻器接入电路中的电阻值变大的是
A. B. C. D.
将如图所示的滑动变阻器连入电路，要求当滑动变阻器的滑片向端滑动时，接入电路中的电阻变大，则滑动变阻器连入电路的接线柱应是
A. 和 B. 和 C. 和 D. 和

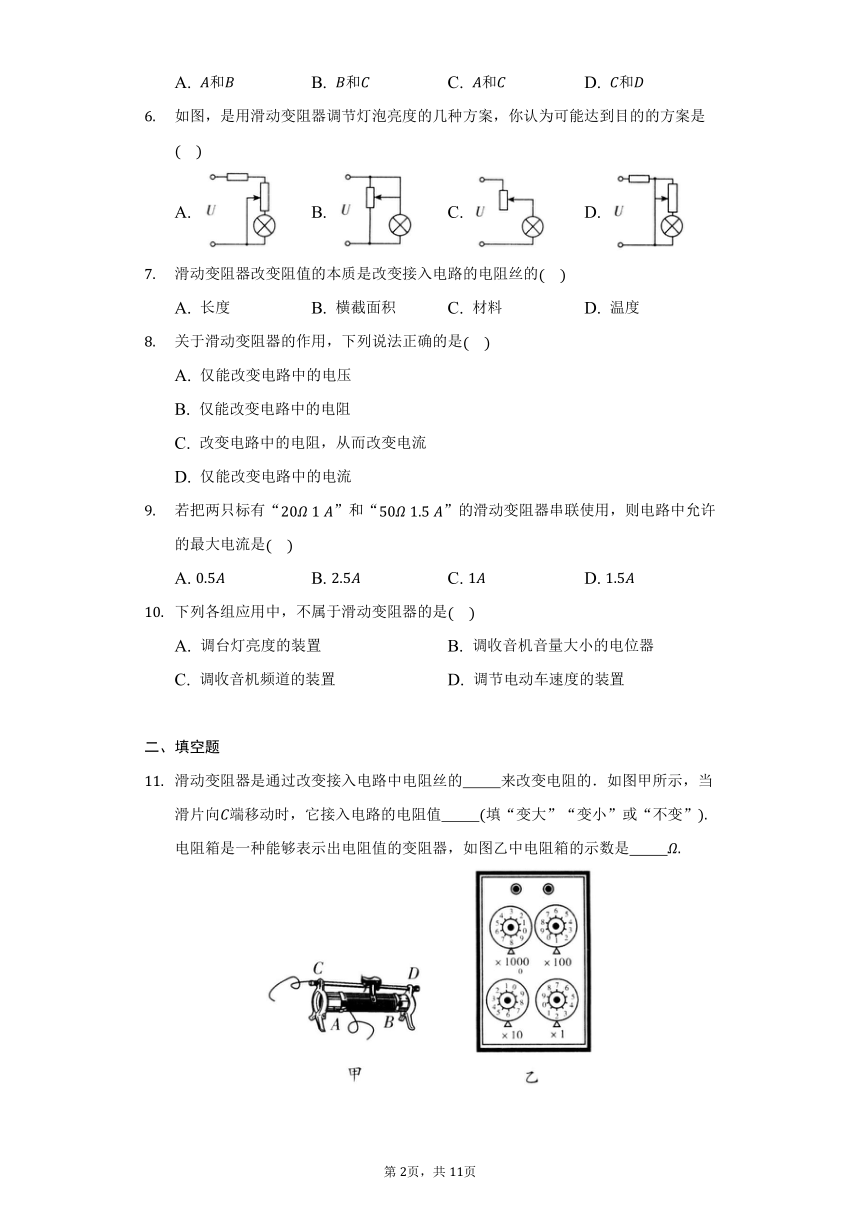

如图，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是
A. B. C. D.
滑动变阻器改变阻值的本质是改变接入电路的电阻丝的
A. 长度 B. 横截面积 C. 材料 D. 温度
关于滑动变阻器的作用，下列说法正确的是
A. 仅能改变电路中的电压
B. 仅能改变电路中的电阻
C. 改变电路中的电阻，从而改变电流
D. 仅能改变电路中的电流
若把两只标有“”和“”的滑动变阻器串联使用，则电路中允许的最大电流是
A. B. C. D.
下列各组应用中，不属于滑动变阻器的是
A. 调台灯亮度的装置 B. 调收音机音量大小的电位器
C. 调收音机频道的装置 D. 调节电动车速度的装置
二、填空题
滑动变阻器是通过改变接入电路中电阻丝的 来改变电阻的．如图甲所示，当滑片向端移动时，它接入电路的电阻值 填“变大”“变小”或“不变”电阻箱是一种能够表示出电阻值的变阻器，如图乙中电阻箱的示数是

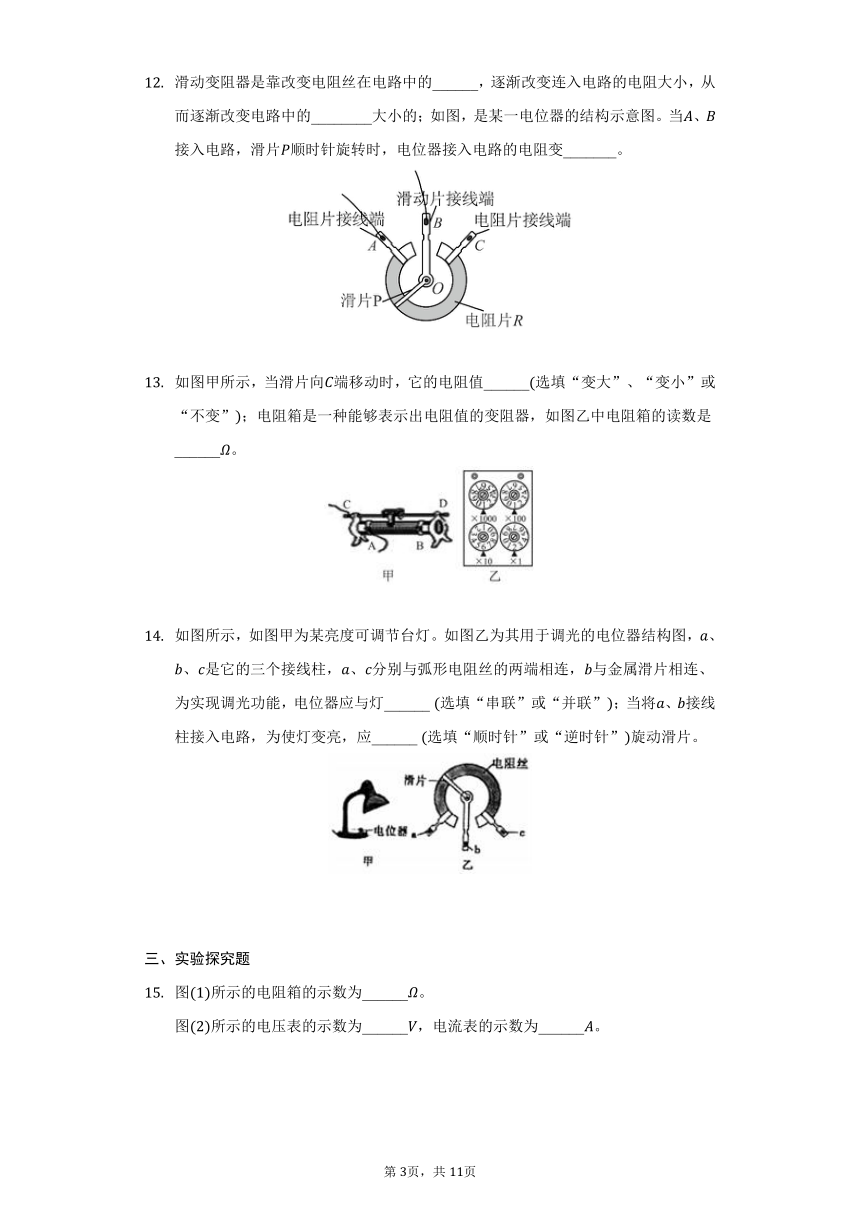

滑动变阻器是靠改变电阻丝在电路中的______，逐渐改变连入电路的电阻大小，从而逐渐改变电路中的________大小的；如图，是某一电位器的结构示意图。当、接入电路，滑片顺时针旋转时，电位器接入电路的电阻变_______。
如图甲所示，当滑片向端移动时，它的电阻值______选填“变大”、“变小”或“不变”；电阻箱是一种能够表示出电阻值的变阻器，如图乙中电阻箱的读数是______。
如图所示，如图甲为某亮度可调节台灯。如图乙为其用于调光的电位器结构图，、、是它的三个接线柱，、分别与弧形电阻丝的两端相连，与金属滑片相连、为实现调光功能，电位器应与灯______ 选填“串联”或“并联”；当将、接线柱接入电路，为使灯变亮，应______ 选填“顺时针”或“逆时针”旋动滑片。
三、实验探究题

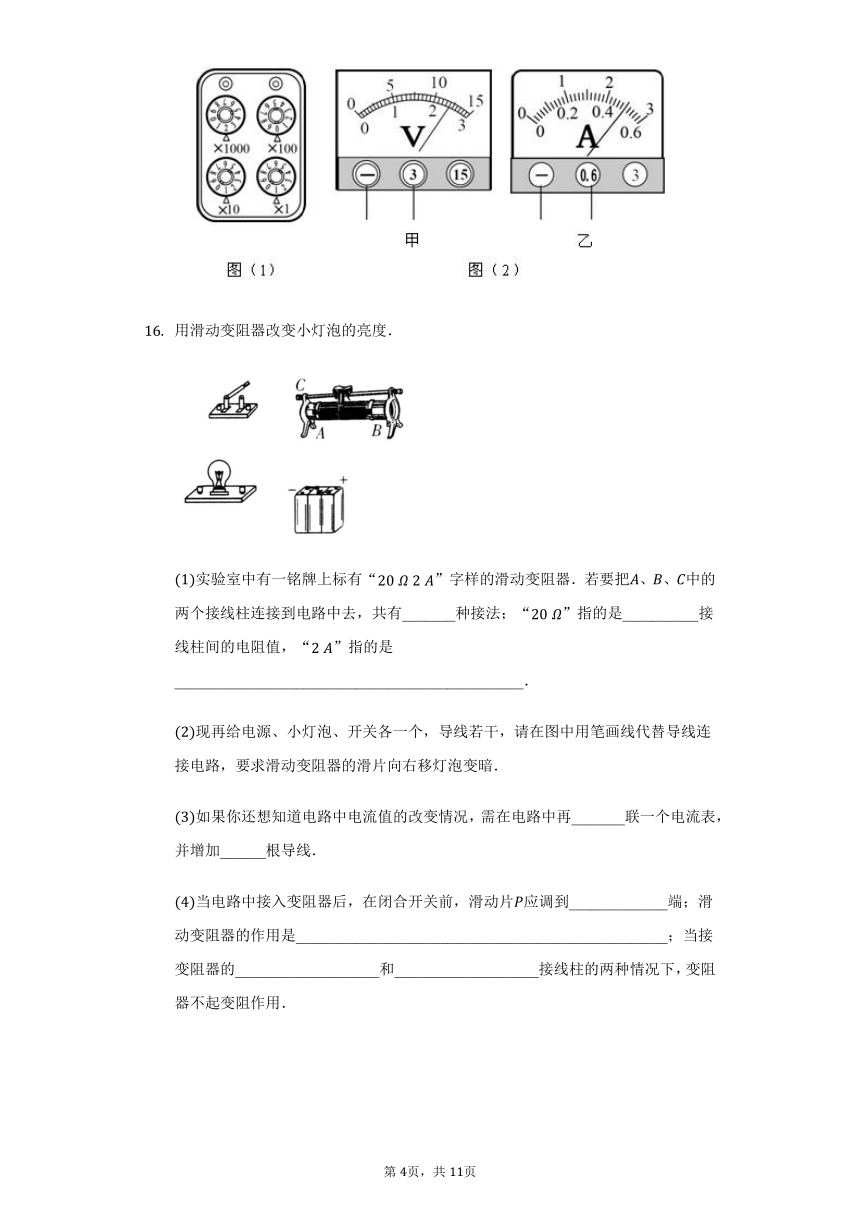

图所示的电阻箱的示数为______。
图所示的电压表的示数为______，电流表的示数为______。
用滑动变阻器改变小灯泡的亮度．
实验室中有一铭牌上标有“”字样的滑动变阻器．若要把、、中的两个接线柱连接到电路中去，共有_______种接法；“”指的是__________接线柱间的电阻值，“”指的是______________________________________________．
现再给电源、小灯泡、开关各一个，导线若干，请在图中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗．
如果你还想知道电路中电流值的改变情况，需在电路中再_______联一个电流表，并增加______根导线．
当电路中接入变阻器后，在闭合开关前，滑动片应调到_____________端；滑动变阻器的作用是_________________________________________________；当接变阻器的___________________和___________________接线柱的两种情况下，变阻器不起变阻作用．

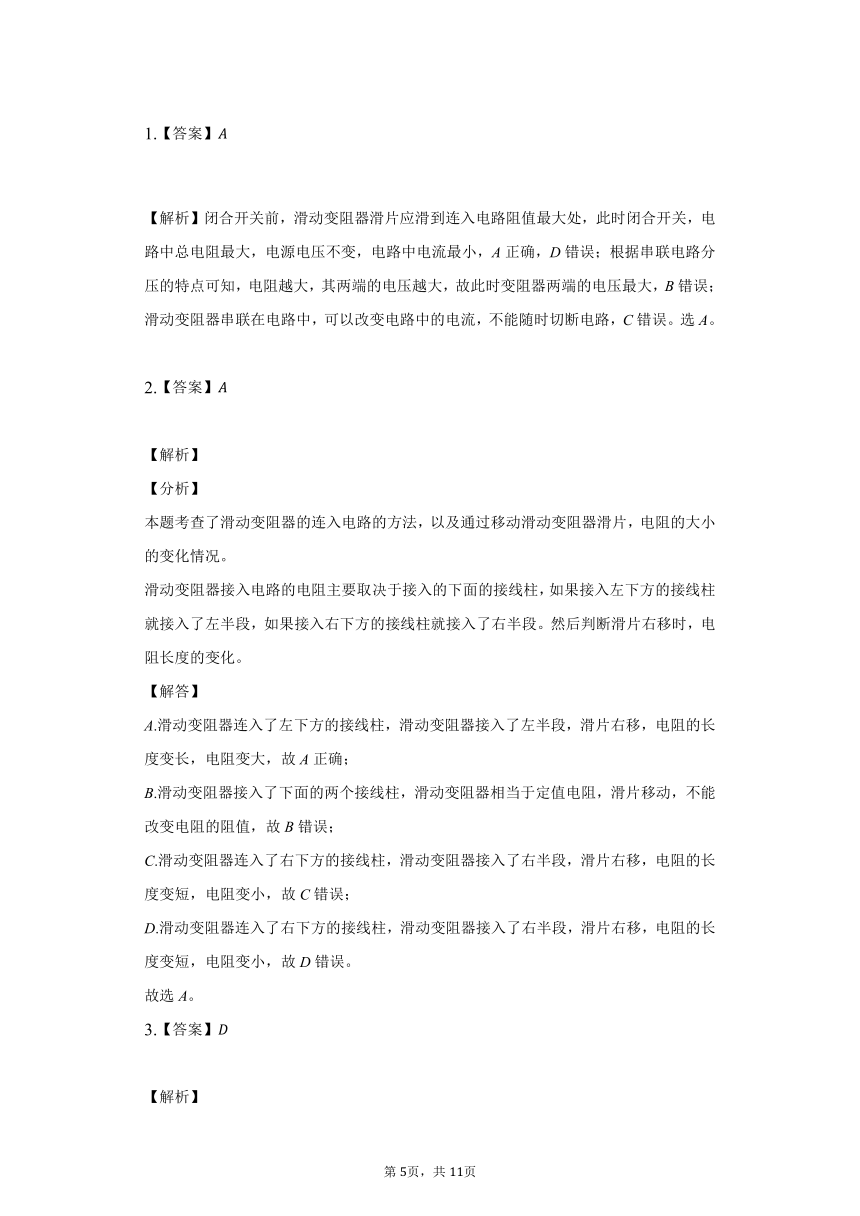

1.【答案】
【解析】闭合开关前，滑动变阻器滑片应滑到连入电路阻值最大处，此时闭合开关，电路中总电阻最大，电源电压不变，电路中电流最小，A正确，D错误；根据串联电路分压的特点可知，电阻越大，其两端的电压越大，故此时变阻器两端的电压最大，B错误；滑动变阻器串联在电路中，可以改变电路中的电流，不能随时切断电路，C错误。选A。
2.【答案】
【解析】
【分析】
本题考查了滑动变阻器的连入电路的方法，以及通过移动滑动变阻器滑片，电阻的大小的变化情况。
滑动变阻器接入电路的电阻主要取决于接入的下面的接线柱，如果接入左下方的接线柱就接入了左半段，如果接入右下方的接线柱就接入了右半段。然后判断滑片右移时，电阻长度的变化。
【解答】
A.滑动变阻器连入了左下方的接线柱，滑动变阻器接入了左半段，滑片右移，电阻的长度变长，电阻变大，故A正确；
B.滑动变阻器接入了下面的两个接线柱，滑动变阻器相当于定值电阻，滑片移动，不能改变电阻的阻值，故B错误；
C.滑动变阻器连入了右下方的接线柱，滑动变阻器接入了右半段，滑片右移，电阻的长度变短，电阻变小，故C错误；
D.滑动变阻器连入了右下方的接线柱，滑动变阻器接入了右半段，滑片右移，电阻的长度变短，电阻变小，故D错误。
故选A。
3.【答案】
【解析】
【分析】
此题考查学生对于滑动变阻器的理解和掌握。熟知使用和接线原则是解题关键。
电位器的实质是滑动变阻器；
滑动变阻器串联在电路中能改变电路中电流的大小；
若将图乙中、接入则接入了全部电阻片，不能改变电阻大小，接线时、只能选择其一接入电路。
【解答】
A.电位器通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路中的电流达到改变灯泡亮度的目的，故A正确；
B.若只将、接入电路，滑片右边的电阻丝接入电路；逆时针转动旋钮时，电位器接入电路的电阻变大，电路中电流变小，灯泡变暗，故B正确；
C.若将、接入电路中同一点，接入电路另一点时，顺时针转动旋钮时，连入电路的电阻丝的长度变短，电阻变小，电路中的电流变大，灯泡变亮，故C正确；
若只将、接入电路，顺时针转动旋钮时，连入电路的电阻丝的长度变大，电阻变大，电路中的电流变小，灯泡变暗，故D错误。
4.【答案】
【解析】解：
A、图中变阻器滑片向右滑动时，接入电路中的电阻丝变短，电阻值变小，故A不合题意；
B、图中变阻器滑片向右滑动时，接入电路中的电阻丝变长，电阻值变大，故B符合题意；
C、图中变阻器接上面两个接线柱，滑片滑动时电阻为，故C不合题意；
D、图中变阻器接下面两个接线柱，滑片滑动时不改变其阻值，故D不合题意。
故选：。
滑动变阻器的原理是靠改变连入电路中的电阻丝的长度来改变电阻的，它的正确接法是“一上一下”。哪一段电阻丝被接入电路中是由下面的接线柱决定的。若接左下接线柱，滑片向右移动，电阻变大；若接右下接线柱，滑片向左移动，电阻变大。
本题主要考查滑动变阻器的构造、工作原理、接线方法的了解和掌握。
5.【答案】
【解析】解：、当和接入电路时，将下面两个接线柱接入了电路，即滑动变阻器接入电路的阻值为定值电阻，并且滑片失去调节电阻的作用，不符合题意；
B、当和接入电路时，滑动变阻器将右半部分电阻接入了电路，滑片向端移动，接入电路的电阻线变长，即接入电路的电阻变大，符合题意；
C、当和接入电路时，滑动变阻器将左半部分电阻接入了电路，滑片向端移动，接入电路的电阻线变短，即接入电路的电阻变小，不符合题意；
D、当和接入电路时，将上面两个接线柱接入了电路，即滑动变阻器接入电路的阻值为零，并且滑片失去调节电阻的作用，不符合题意。
故选：。
滑动变阻器是通过改变接入电路中电阻线的长度来改变电阻的，根据滑动变阻器一上一下的原则以及滑片移动时电阻的变化情况进行判断。
本题考查滑动变阻器的正确使用，要知道其阻的大小判断关键看下面的接线柱是哪一个，属于基础题。
6.【答案】
【解析】中灯泡和滑动变阻器的下半段被导线短路，灯泡不亮，滑动变阻器更不能调节灯泡的亮度，不符合题意。
中滑动变阻器的上半段被短路，灯泡和滑动变阻器的下半段是并联的，灯泡两端电压始终等于电源电压，所以滑动变阻器不能改变灯泡的亮度，不符合题意。
中滑动变阻器和灯泡是串联的，移动滑动变阻器的滑片，其连入电路中的电阻变化，改变电路中的电流，可以改变灯泡的亮度，符合题意。
中灯泡和滑动变阻器都被导线短路，灯泡不能发光，滑动变阻器更不能调节灯泡的亮度，不符合题意。
故选C。
7.【答案】
【解析】解：滑动变阻器改变阻值的本质是改变接入电路的电阻丝的长度，来改变连入电路的电阻，来改变电路中的电流。
故选：。
滑动变阻器的工作原理：移动滑片改变滑动变阻器连入电路的长度，来改变滑动变阻器接入电路的长度，改变连入电路的电阻，改变电路中的电流。
掌握滑动变阻器的工作原理、连接方法、接线柱的接法、在电路中的作用等等。
8.【答案】
【解析】
【分析】
滑动变阻器通过改变连入电路中电阻线的长度，改变电阻的大小；从而改变电路中的电流；使用时，必须上下接线柱任选一个；且滑片要滑到阻值最大处。
深入理解滑动变阻器的原理，是解答此题的关键。
【解答】
滑动变阻器通过改变连入电路中电阻线的长度，改变电阻的大小，从而改变电路中的电流，故C正确。
9.【答案】
【解析】
【分析】
滑动变阻器上的“ ”指的是滑动变阻器的最大阻值是，允许通过的最大电流是；滑动变阻器上的“ ”指的是滑动变阻器的最大阻值是，允许通过的最大电流是，然后根据串联电路中，各处电流相等分析出两个滑动变阻器串联后允许通过的最大电流。
解答此题的关键是明确滑动变阻器参数的含义和串联电路中电流的特点。
【解答】
两个滑动变阻器允许通过的最大电流分别是、，将它们串联，在串联电路中，由于在串联电路中电流处处相等，如果电路中允许通过的最大电流是时，会把其中的一个滑动变阻器烧坏，所以电路中允许通过的最大电流是，故ABD错误，C正确。
10.【答案】
【解析】解：调台灯亮度的装置、调收音机音量大小的电位器、调节电动车速度的装置都是通过改变接入电路电阻的大小，使电路中电流发生改变的；
调收音机频道的装置是通过改变电磁波波段的接受信号的。故C选项与滑动变阻器无关。
故选：。
滑动变阻器通过改变接入电路中电阻线的长度来改变电阻的，从而改变电路中电流的大小。
此题主要考查了滑动变阻器的原理及应用，属于基础题。
11.【答案】长度
变小
【解析】略
12.【答案】长度 电流 小
【解析】
【分析】
要解答本题需掌握：滑动变阻器的原理是靠改变连入电路中电阻的长度来改变电阻的，滑动变阻器的作用是通过改变电阻从而改变电路中的电流。
本题主要考查学生对：滑动变阻器的原理的了解和滑动变阻器在电路中的作用。是一道基础题。
【解答】
解：滑动变阻器通过滑片的移动从而改变电阻，是由于当滑片移动以后改变了连入电路中电阻丝的长度，而电阻的大小就与导体的长度有关。电阻是导体对电流的阻碍作用，电阻越大电流就越小；电阻越小电流就越大。因为连入电路中的电阻丝是段，所以当顺时针转动旋钮触片时，段电阻丝变短，电阻变小。
13.【答案】变小
【解析】解：滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的。由图可知，变阻器接的、两接线柱，当滑片向端移动时，滑片与之间的电阻丝长度变短，所以它的电阻值变小。
电阻箱的读数为：。
故答案为：变小；。
滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变接入电路的电阻大小。观察时重点看下端的接线柱是哪一个。
电阻箱的读数方法：用各指针所指的示数乘以下面的倍数，然后将所有的数值相加，即为该电阻箱的读数。
本题主要考查学生对：滑动变阻器的原理及变阻箱读数的了解和掌握，难度不大。
14.【答案】串联 逆时针
【解析】解：电位器串联在电路中能改变电路中电流的大小，所以图中电位器应与灯泡串联；
当将、接线柱接入电路，滑片左边的电阻丝接入电路，为使灯变亮，逆时针转动旋钮时，电位器接入电路的电阻变小，电路中电流变大，灯泡变亮。
故答案为：串联；逆时针。
电位器的实质是滑动变阻器；串联在电路中能改变电路中电流的大小；
若将图乙中、接入改变电阻大小，为使灯变亮，减小电阻。
此题考查学生对于滑动变阻器的理解和掌握。熟知使用和接线原则是解题关键。
15.【答案】
【解析】解：
由图示电阻箱可知，电阻箱连入电路的电阻为：；
电压表使用量程，分度值为，示数为，电流表使用量程，分度值，示数为。
故答案为：；；。
电阻箱的读数方法：用“”所对的数字乘以下面的倍数，然后把他们相加，即得连入的电阻值。
读取电流表、电压表示数时，先要明确选择的量程和对应的分度值，读数时视线与指针所指的刻度线相垂直。
本题考查了电阻箱、电流表和电压表的读数方法，认清量程和分度值是关键。
16.【答案】； 、 ；滑动变阻器允许通过的最大电流值为
如图所示
串；
阻值最大；保护电路和改变电路中的电流；金属杆两端 ；电阻线两端
【解析】略
