安全用电
为什么必须了解安全用电的知识？
安全用电
电闪雷鸣的天气要注意什么？

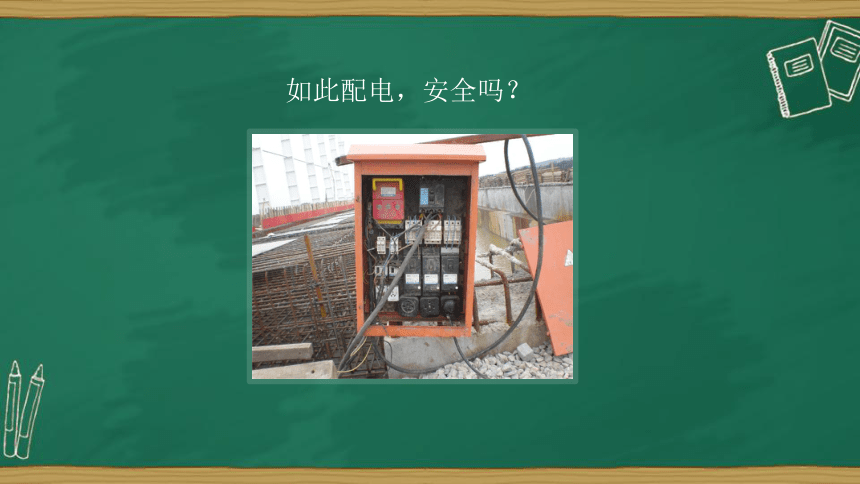

如此配电，安全吗？
人体可以导电吗？

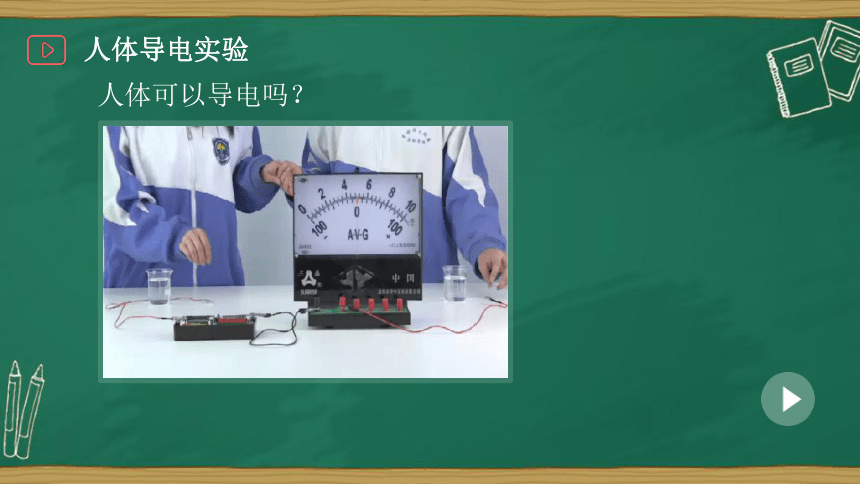

人体导电实验

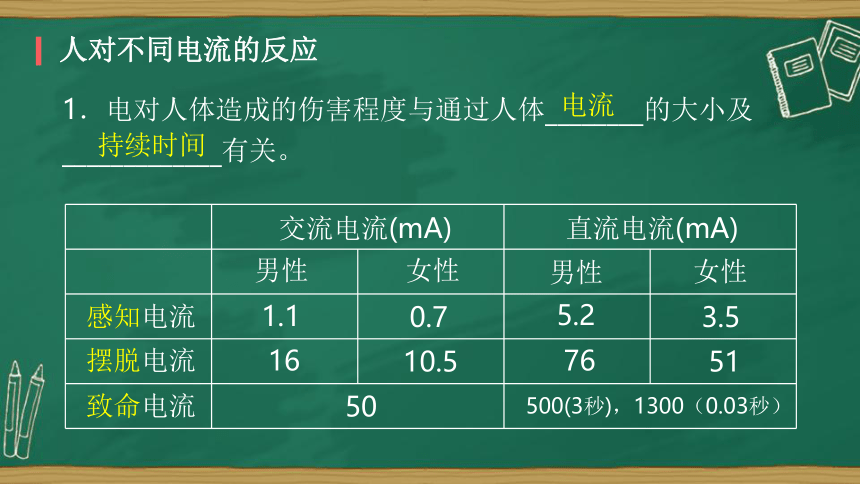

人对不同电流的反应
1．电对人体造成的伤害程度与通过人体________的大小及_____________有关。
电流
持续时间
感知电流
摆脱电流
致命电流
交流电流(mA)
男性
女性
1.1
0.7
16
10.5
50
直流电流(mA)
男性
女性
5.2
76
3.5
51
500(3秒)，1300（0.03秒）

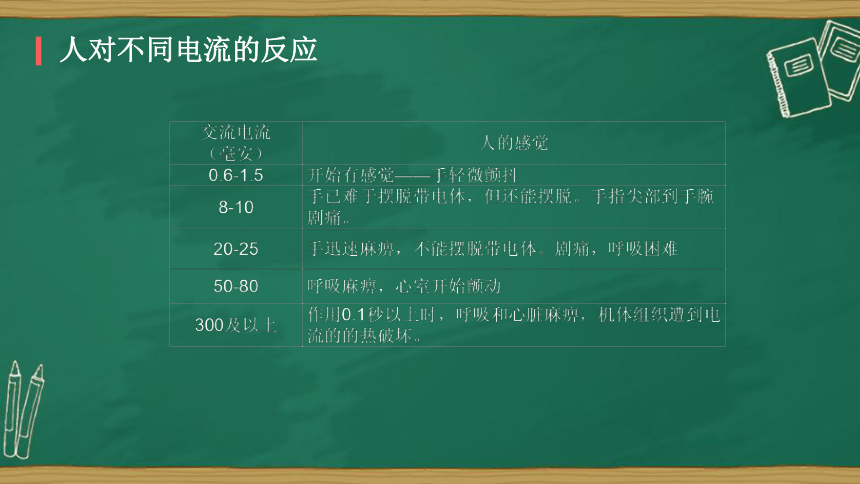

人对不同电流的反应

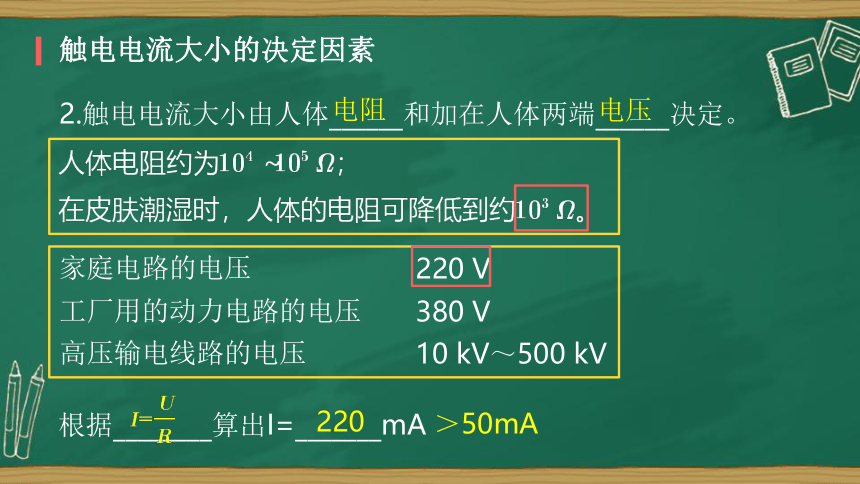

触电电流大小的决定因素
2.触电电流大小由人体______和加在人体两端______决定。
电阻
电压
家庭电路的电压
工厂用的动力电路的电压
高压输电线路的电压
220 V
380 V
10 kV～500 kV
根据________算出I=_______mA
220
＞50mA

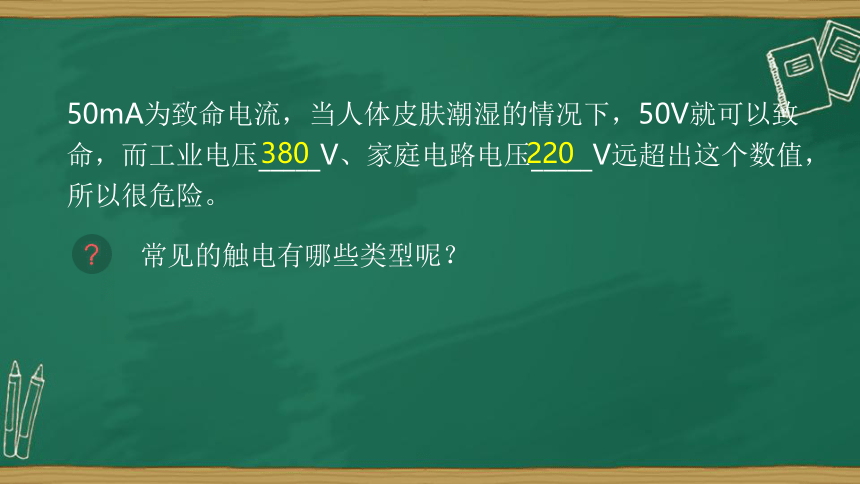

50mA为致命电流，当人体皮肤潮湿的情况下，50V就可以致命，而工业电压_____V、家庭电路电压_____V远超出这个数值，所以很危险。
380
220
常见的触电有哪些类型呢？

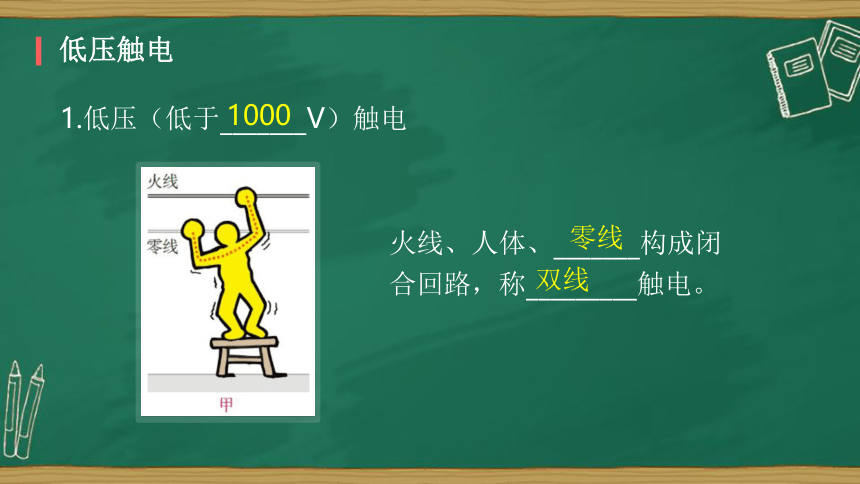

低压触电
1.低压（低于_______V）触电
1000
火线、人体、_______构成闭合回路，称_________触电。
零线
双线
双线如何触电的？
双线触电

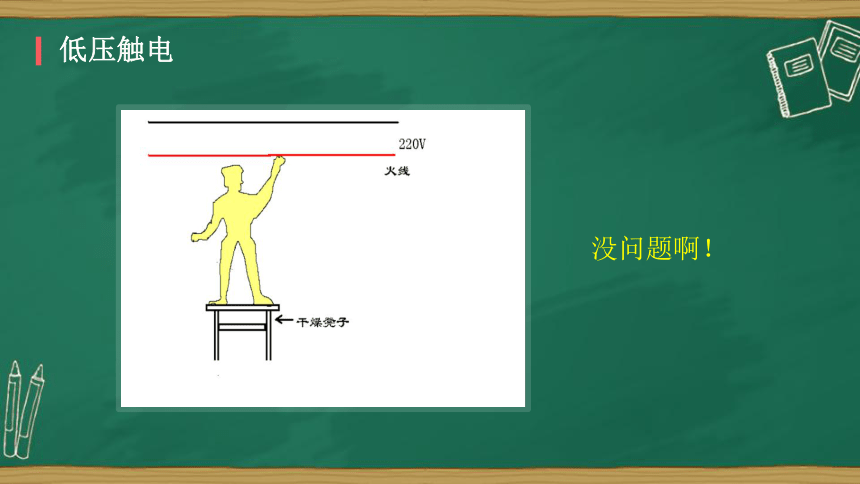

低压触电
没问题啊！
单线如何触电的？
单线触电
低压触电
火线、人体、_______构成闭合回路，称_________触电。
大地
单线
高压触电
2．高压（高于_______V）触电
1000
高压带电体会在周围形成强大的电场，当人靠得很近时，容易产生_______触电。
电弧
什么叫做高压电弧触电？
高压电弧触电
高压触电
电弧的本质是离子导电
高压触电
高压输电线掉在地上，当人经过该区域时，两脚之间存在相当高的电压，称做“_______电压”。这时电流从一条腿流入，另一条腿流出，称______________触电。
跨步电压的安全距离同接地电压的高低有关，一般10m以外为安全距离。
跨步
跨步电压
什么叫做跨步电压触电？
跨步电压触电
高压输电线掉在地上，假设牛和鸡同时经过该区域，哪种动物更容易发生触电事故？
牛更容易发生触电事故，因为牛的跨步电压较大
人经过该区域，怎样离开才安全？
单脚跳跃，反向离开
雷电的电压很高，当它对地面放电时，会以接地点为中心，瞬间出现一个“递减电压圈”，即离中心越近，电压越高，离中心越远，电压越低。所以当你在接地点附近时，两腿之间会出现压差，两腿离得越远，压差会越大。
其它引起触电情况
还有哪些情况可能引起触电？
其它引起触电情况
还有哪些情况可能引起触电？
为了确保用电安全日常生活中要做到哪些？
安全用电
家庭电路中防止触电措施
开关必须接在_____线上；
火
螺丝口灯泡，尾部接_____线；
火
有金属外壳的电器，外壳要接_____。
地
家庭电路中防止触电措施

绝缘破损要更换
不用湿手扳开关
不在电线上晾衣物
安全用电原则
不_______低压带电体，不_______高压带电体；
更换灯泡、搬动电器前应断开______开关；
不弄_____用电器，不损坏________层；
保险装置、插座、导线、家用电器等达到使用寿命应及时___________。
接触
靠近
电源
湿
绝缘
更换
实验研究和统计表明：
如果从触电后1分钟开始救治，则90%可以救活；
如果从触电后6分钟开始抢救，则仅有10%的救活机会；
而从触电后12分钟开始抢救，则救活的可能性极小。
因此当发现有人触电时，应争分夺秒，采用一切可能的办法。
触电急救
这种方法行吗？为什么
不行，因为人是导体，用手去拉施救的人也会触电。
注意：在发生触电事故现场，千万不要用手去拉触电的同伴，而是要立即切断电源。
触电急救
切断电源
迅速使触电人摆脱电源
触电急救
如果发现高压电线落在地上,你能否用干木棍挑起线头,应该怎么做
答:不能,因为当你走向高压线的时候可能会发生跨步电压触电,如果靠得太近还可能发生电弧触电,你应当通知电力部门,并在原地提醒路人不要靠近高压线.
对人体安全电压是多少伏？
低压触电有哪两种类型？
高压触电有哪两种类型？
安全用电的原则是什么？
触电及用电安全
雷电是大气中一种剧烈的放电现象
高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，叫做避雷针。
建筑上的避雷针
输电塔最上面有两条防雷导线
雷电时应该注意：
1．不要靠近金属栏杆，各种电器应暂停使用。
2．迅速走进屋内，或汽车内。
3．不要手持金属杆，金属饰物包括手表也要抛离。
4．在高山上，应该找没有积水的凹坑处双脚并拢蹲下。
雷雨天为什么不能在树下避雨？
雷暴容易对发生区域内最高的物体放电，在大树下避雨危害有三种形式：①与高电压直接接触触电；②接近时会产生高压电弧触电；③跨步电压触电。
练习
制作保险丝为什么要选择熔点较低、电阻较大的材料？
练习
请根据此节所学内容及生活中见到的实际情况，总结如何防止触电事故的发生。
练习
练习
小鸟停在高压线上不会触电，其原因是（ ）
A．小鸟是绝缘体，不会触电
B．小鸟两爪间的电压低，小鸟不会触电
C．小鸟的爪耐高压，小鸟不会触电
D．高压线有橡胶外皮
B
练习
“庆元旦文艺会演”时，某中学物理组的王老师给大家表演了一个“不怕电”的节目。首先王老师将一标有“PZ220—100”的灯泡接到两导线头M、N之间，灯泡正常发光。随后将灯泡取下，王老师站到干燥的木凳上后，左、右手分别抓住M、N两导线头（如图1）李老师用试电笔分别测试M、N及王老师的皮肤，发现试电笔的氖管都发光，而王老师却谈笑自如。对以上现象的解释，你认为正确的是（ ）A．王老师有特异功能，确实不怕电
B．王老师的双手戴着绝缘手套
C．在人、灯替换之时，有人将零线断开了
D．在人、灯替换之时，有人将火线断开了
C
练习
甲、乙两地相距60km，在甲、乙两地之间沿直线架设了两条输电线，已知两条输电线每千米的电阻为0.2Ω．现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表和电源接成如图所示电路进行测量．当电压表的示数为5.0V时，电流表的示数为0.5A，则短路位置离甲地的距离为是（　　）
A．60km B．50km
C．25km D．10km
C
练习
下列行为符合安全用电原则的是：__________
A
A.保持绝缘部分干燥
B.用湿手拨动开关
C.把湿衣服晾在室外天线上
练习
发现有人触电时正确的抢救方法__________。
B
A.立即用手将触电者拉开
B.立即拉闸切断电源或用绝缘体将电线挑开
C.立即用小刀将电线切断
练习
下列几种情况不致造成触电的：__________
D
A.雷雨天在大树下避雨
B.高压输电线断落在地上人向断头走去
C.站在干木凳上两只手同时接触照明电路火线和零线
D.站在干木凳上一只手接触照明电路火线
练习
落在高压线上的小鸟不会触电身亡,因为：____
A
A.鸟的双脚在一条线上,两爪间电压很小, 电流也很小
B.鸟能够承受较大的电流
C.鸟的双脚外皮是绝缘的
D.高压线有绝缘外皮
练习
观察图甲、乙、丙、丁所示的四幅图片,小组讨论:不会引起触电的是哪些 试说明其原因.
答:乙有电压无电流通道,丁无电压不能形成电流,故乙、丁不会引起触电;甲的右手接触火线有电压,且左手接触零线提供了电流通道,丙中两人串联接在火线与大地之间,都既带电压,又形成通路,故甲、丙会引起触电.
总结
1．触电类型
低压触电
高压触电
单线触电
双线触电
高压电弧触电
跨步电压触电
2．安全用电原则
不靠近高压带电器
不接触低压带电体
总结
3．急救措施
4．注意防雷
切断电源
用绝缘体将触电者与带电体分开
高大建筑要安装避雷针
避雷常识
