透镜

(共33张PPT)

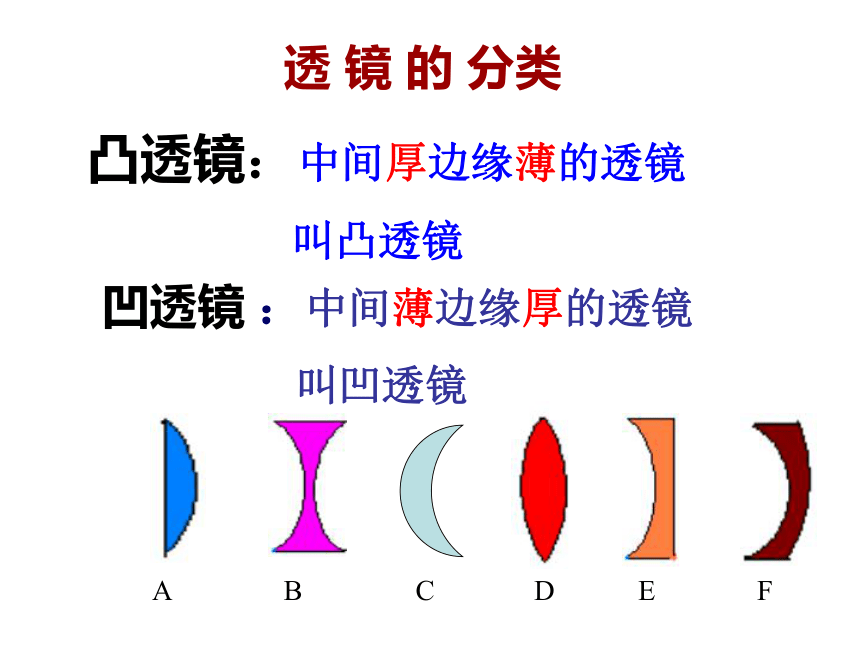

凸透镜：中间厚边缘薄的透镜
叫凸透镜
凹透镜 ：中间薄边缘厚的透镜
叫凹透镜
透 镜 的 分类
A
B
C
D
E
F

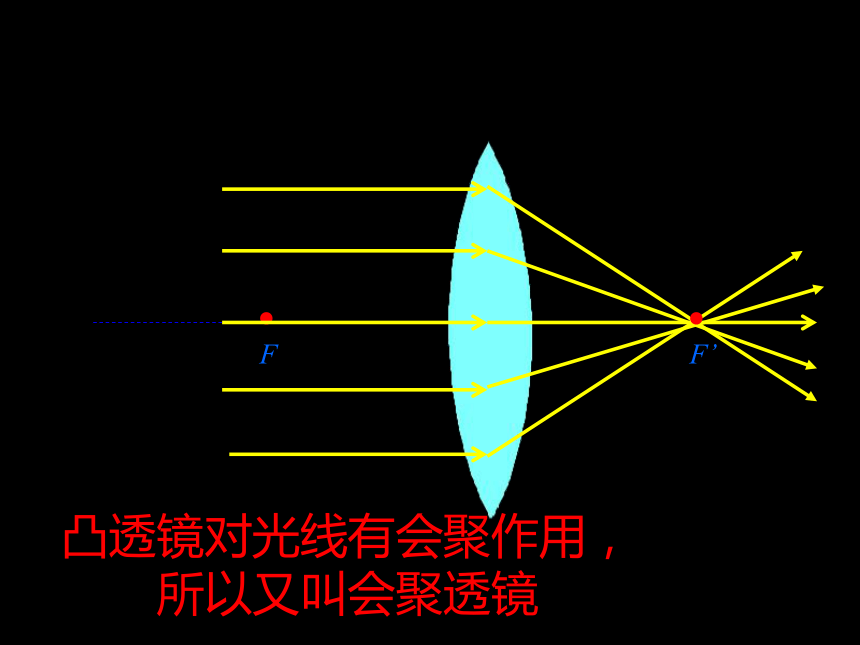

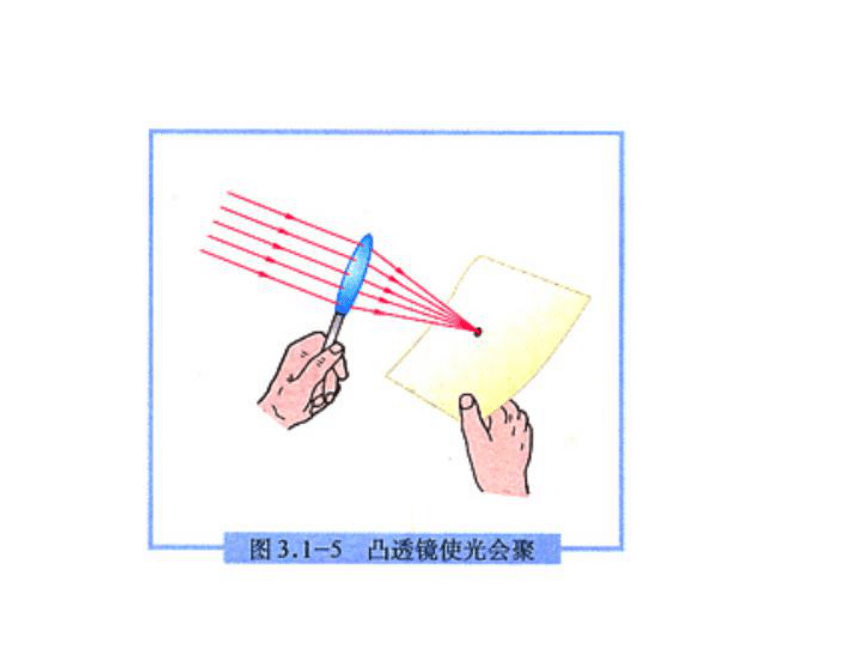

凸透镜对光线有会聚作用，所以又叫会聚透镜
.
.
F
F’

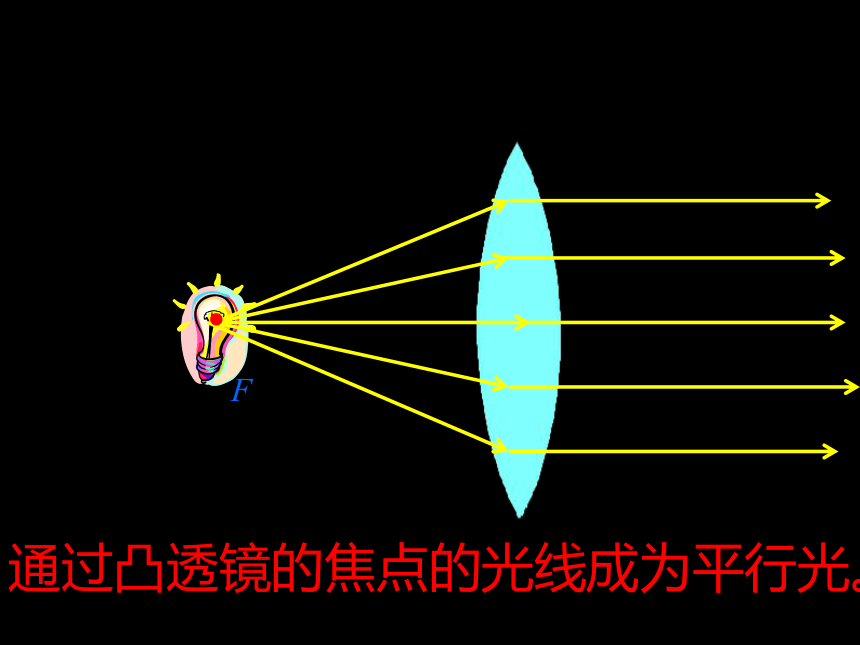

通过凸透镜的焦点的光线成为平行光。
F
.

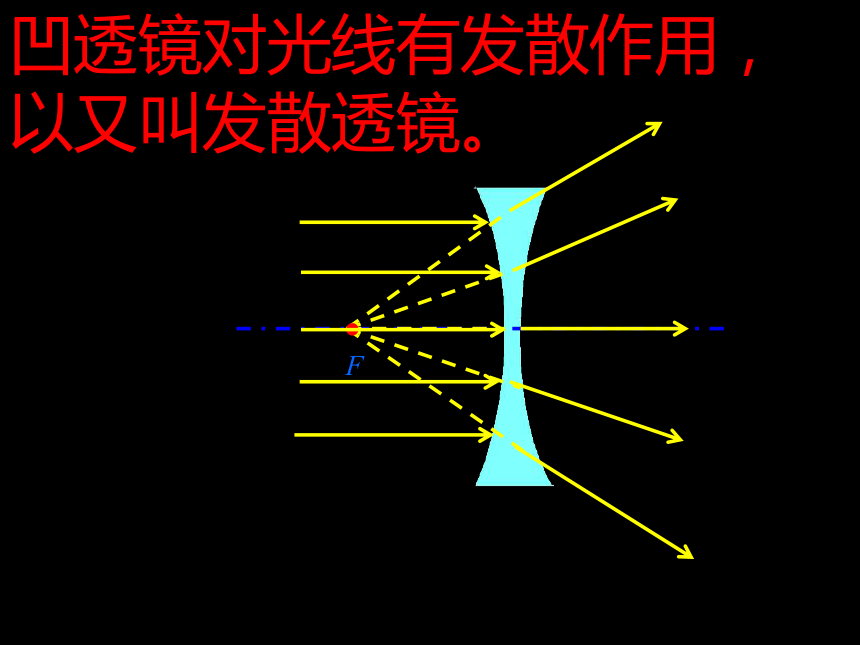

凹透镜对光线有发散作用，以又叫发散透镜。
.
F

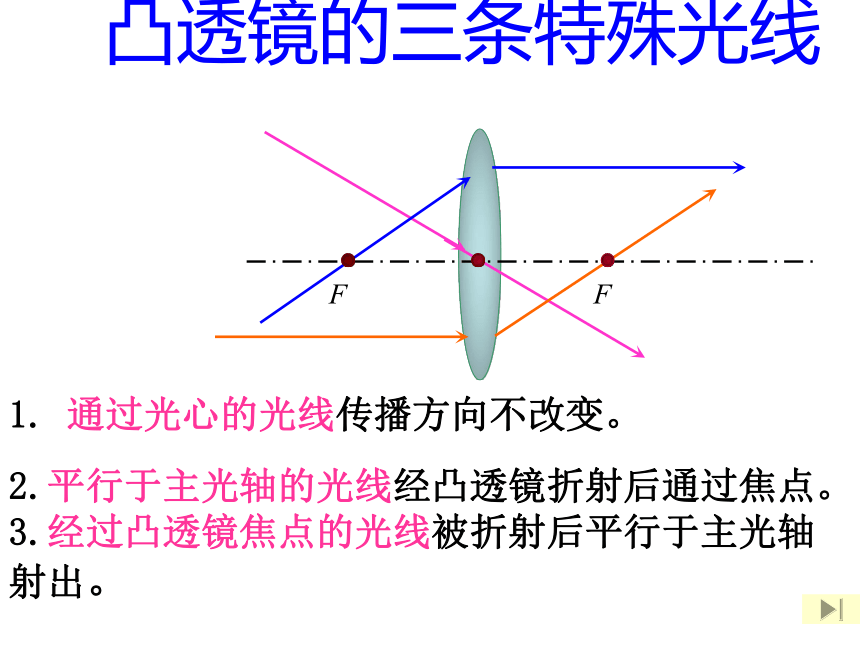

1. 通过光心的光线传播方向不改变。
2.平行于主光轴的光线经凸透镜折射后通过焦点。
3.经过凸透镜焦点的光线被折射后平行于主光轴射出。
凸透镜的三条特殊光线
F
F
.
.

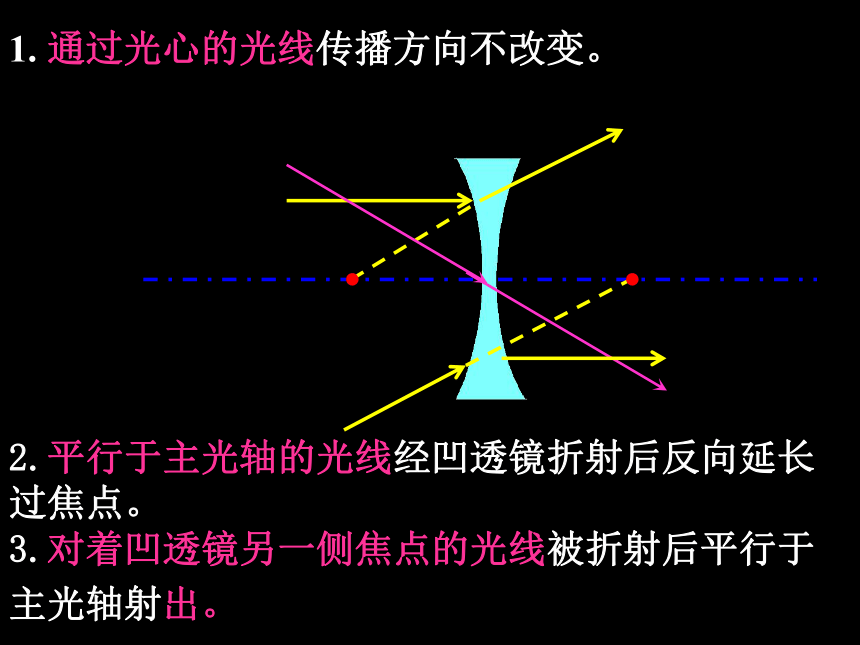

1. 通过光心的光线传播方向不改变。
2.平行于主光轴的光线经凹透镜折射后反向延长过焦点。
3.对着凹透镜另一侧焦点的光线被折射后平行于主光轴射出。

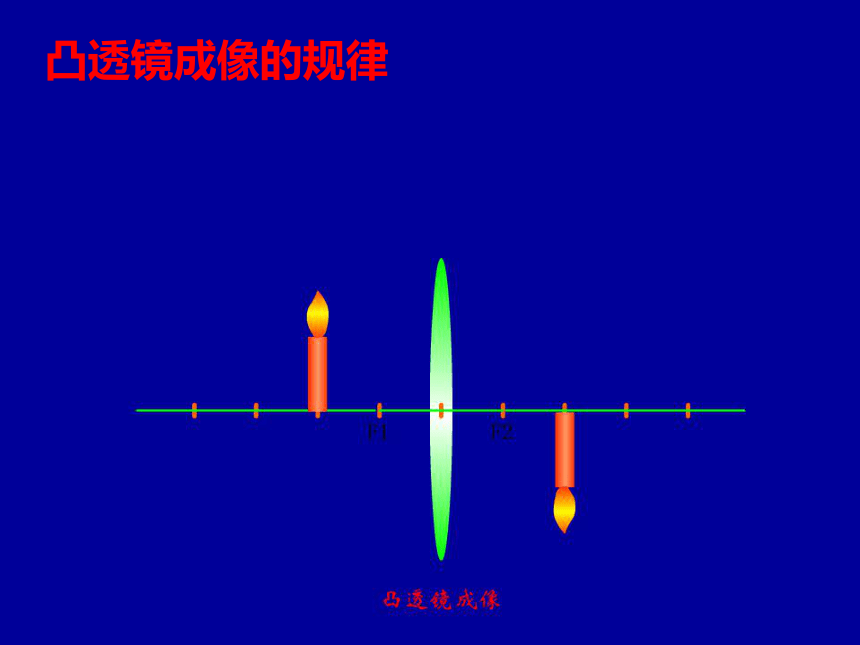

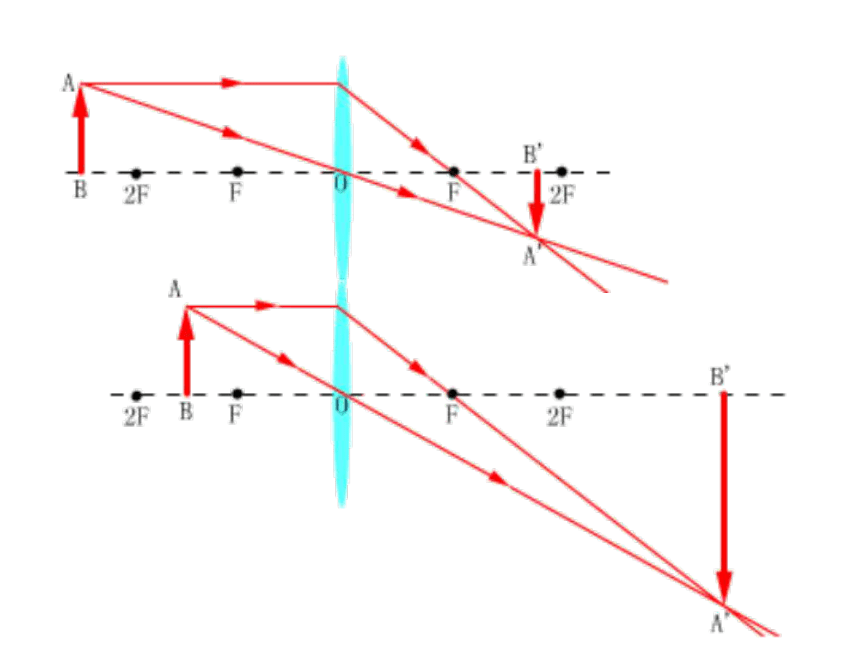

凸透镜成像的规律

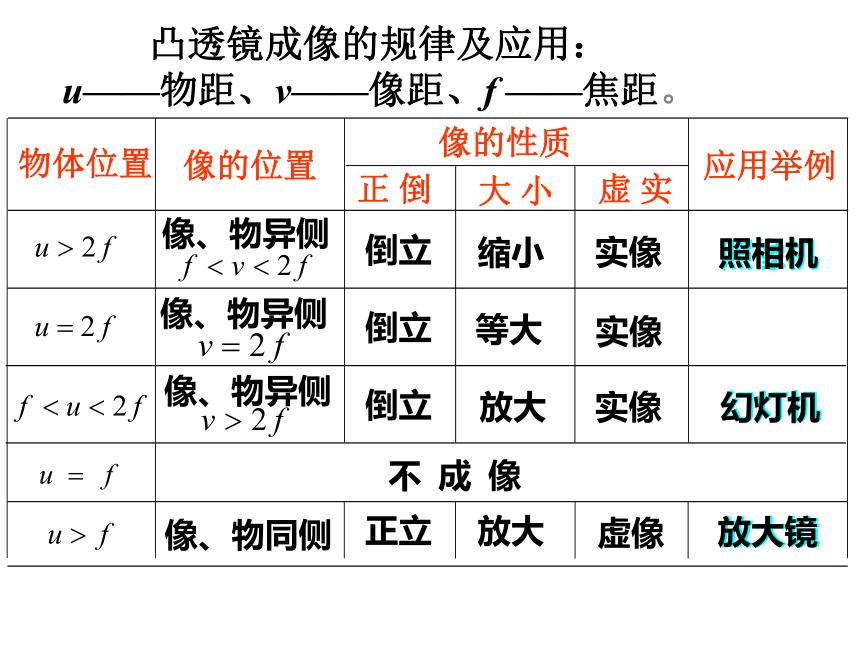

凸透镜成像的规律及应用：
u——物距、v——像距、f ——焦距。
放大
像、物同侧
放大
缩小
应用举例
像的性质
像的位置
物体位置
照像机
照相机
像、物异侧
像、物异侧
幻灯机
幻灯机
放大镜
放大镜
正 倒
大 小
虚 实
像、物异侧
倒立
倒立
倒立
等大
实像
实像
实像
正立
虚像
不 成 像

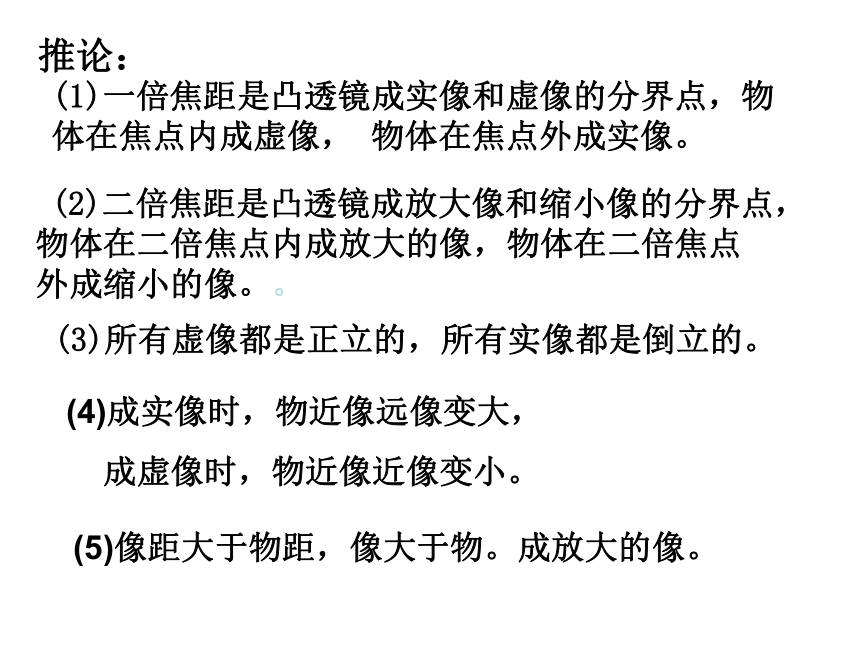

(1)一倍焦距是凸透镜成实像和虚像的分界点，物体在焦点内成虚像， 物体在焦点外成实像。
(3)所有虚像都是正立的，所有实像都是倒立的。
(2)二倍焦距是凸透镜成放大像和缩小像的分界点，物体在二倍焦点内成放大的像，物体在二倍焦点外成缩小的像。。
(4)成实像时，物近像远像变大，
成虚像时，物近像近像变小。
(5)像距大于物距，像大于物。成放大的像。
推论：
F
F
F
F
完成下列光路图
F
F
F
F
凹透镜对光线的作用
F
结论：平行于主光轴的光线经凹透镜后变得发散，此凹透镜也叫发散透镜。
F
F
F
完成下列光路图
F
凸透镜成像及应用
复习课
1.小明利用光具座、凸透镜（焦距为10cm）、蜡烛、火柴、光屏，做“探究凸透镜成像规律”的实验。

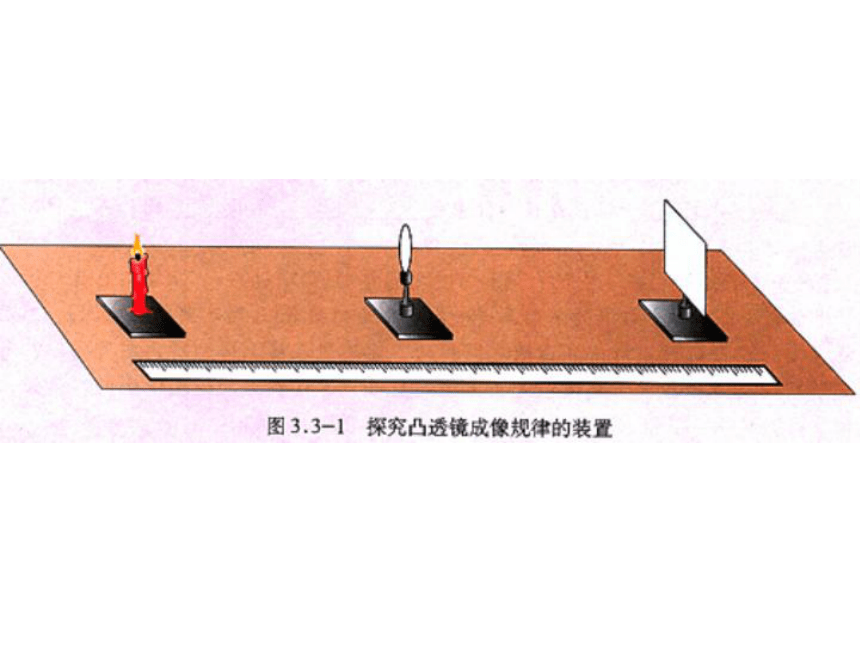

(1)光具座上有A、B、C三个滑块用于放置凸透镜、光屏或蜡烛（如下左图），其中在B上应放置： 。
(2)实验中发现光屏上成像如上右图，你认为造成这种现象的原因是 。
(3)观察并记录凸透镜成像的情况时，应测量 和 。
(4)将蜡烛放在距凸透镜16cm处，前后移动光屏，小明 （填“能”或“不能”）在光屏上看到清晰的像。
(5)接着小明用不透光的纸板遮挡住凸透镜的上半边，然后前后移动光屏，他 （填“能”或“不能”）在光屏上看到完整的像。
中考演练
凸透镜
烛焰、凸透镜、光屏三者中心不在同一高度
物距
像距
能
能
2.小明在探究凸透镜成像规律时，保持凸透镜的位置不变，先后把蜡烛放在a、b、c、d四点并分别调整光屏的位置，如图2所示，探究后他总结出下列说法。其中正确的是（ ）
A.照相机是利用蜡烛放在a点的成像特点制成的
B.放大镜是利用蜡烛放在b点的成像特点制成的
C.幻灯机是利用蜡烛放在d点的成像特点制成的
D.蜡烛放在b点成的像比它放在c点成的像大
A
3.幻灯片到凸透镜的距离是30cm，银幕上成放大的像，则该凸透镜的焦距可能为（ ）
A.30cm B.20cm
C.40cm D.10cm
B
4.某照相机镜头焦距为10cm，小刚用它 来给自己的物理小制作参展作品照相，当照相机正对作品从50cm处向12cm处移动的过程中（ ）
A.像变大，像距变大
B.像变大，像距变小
C.像先变小后变大，像距变大
D.像先变小后变大，像距变小
A
5.　　　在练习调节教学投影仪的实践活动中，小明通过调节，使屏幕上出现了清晰画面. 这时，教室后排同学要求他将屏幕上的画面再调得大一些。为此，小明的操作应当：适当_____（填“增大”或“减小”）
投影仪与屏幕的距离，
并将凸透镜适当向___
（填“上”或“下”）移动。
增大
下
6.老奶奶用放大镜看报纸时，为了看到更大的清晰的像，应（　）
A.报纸与眼睛不动，放大镜离报纸远一些
B.报纸与眼睛不动，放大镜离报纸近一些
C.报纸与放大镜不动，眼睛离报纸近一些
D.报纸与放大镜不动，眼睛离报纸远一些
A
7.医用体温计的刻度部分为三棱体，横截面如图8所示。其正面呈圆弧形，这样就可看清体温计内极细的汞柱，以便于读数，这是因为圆弧形玻璃的作用相当于 ，我们用它能看到汞柱被放大后正立的 像。
凸透镜
虚
眼睛和眼镜
近视眼的特点、成因、矫正
远视眼的特点、成因、矫正
8. 用照相机拍照时，人到镜头的距离应远远______镜头的焦距（选“大于’或‘小于”）如图6所示，人的眼球好像一架照相机，晶状体和角膜的共同作用相当于一个___透镜 外界物体在视网膜 上所成的像是___ 的实像（选“正立”或“ 倒立”）
大于
凸
倒立
9.按下面要求作图。图甲是远处物体在某人眼睛成像的示意图，请在图乙中的虚线框内填上适当的透镜，使远处物体成像在视网膜上。
显微镜和望远镜
10.显微镜镜筒的两端各有一组透镜，每组透镜的作用相当于一个 透镜，人眼通过显微镜观察微小物体时，看到的是放大的 像(填虚或实)。
凸
虚
11.在教室的某些位置看黑板，只看到一片光亮，而看不清粉笔字，这是因为光在黑板上发生了 。照相机的镜头相当于一个凸透镜，照相时景物到镜头的距离应该 。
10.小明拿着一个直径比较大的放大镜，伸直手臂观看远处的物体，可以看到物体的像。下列说法正确的是　( )
A.观察到的像一定是正立的像
B.观察到的像一定是虚像
C.观察到的像一定是倒立的像
D.观察到的像一定是放大的像
