2.1楞次定律 课件（29张PPT）

(共29张PPT)
2.1楞次定律
aan ving dian liu chan sheng d tido ian

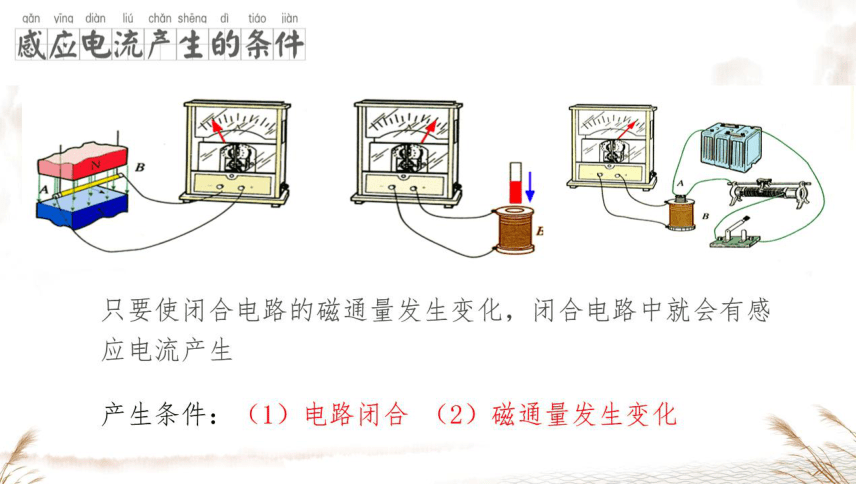

威应电流产生的条件
只要使闭合电路的磁通量发生变化,闭合电路中就会有感
应电流产生
产生条件:(1)电路闭合(2)磁通量发生变化

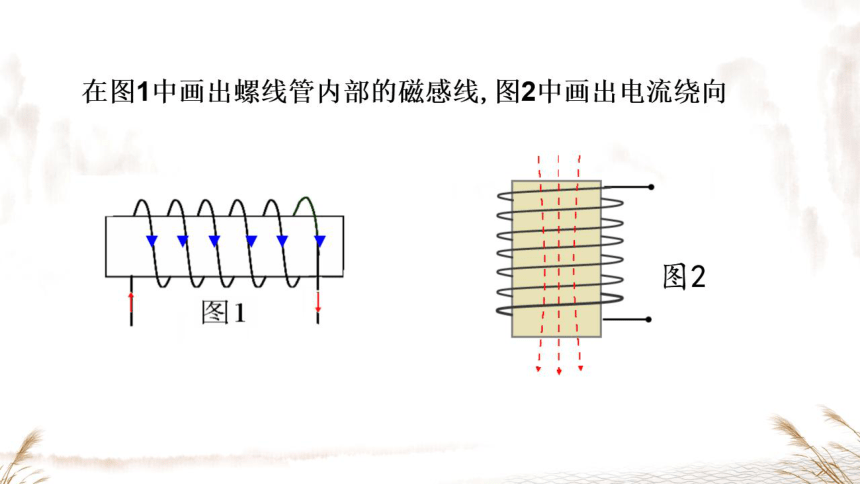

在图1中画出螺线管内部的磁感线,图2中画出电流绕向
图2
图1
kai shsh van
开始实验

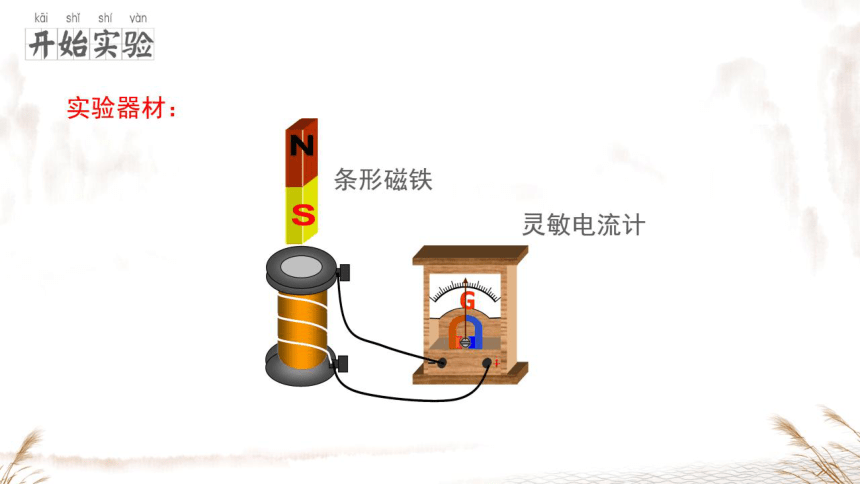

实验器材
条形磁铁
灵敏电流计
kai shi shi
开始实验

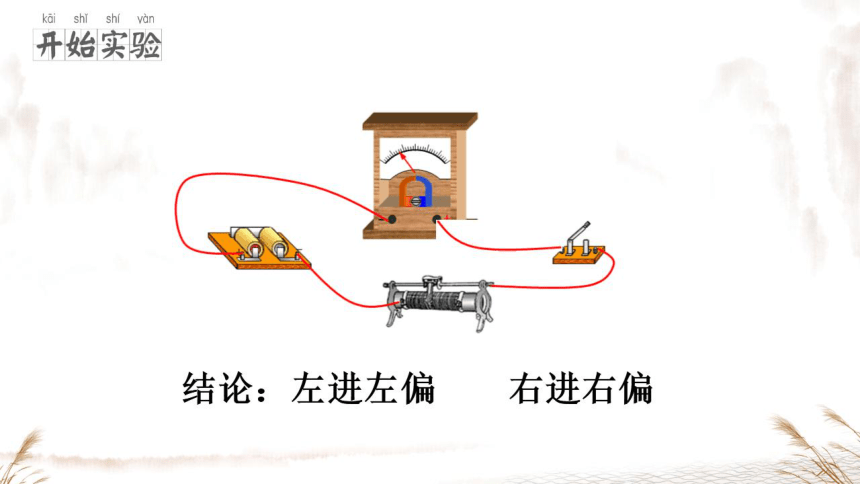

结论:左进左偏右进右偏

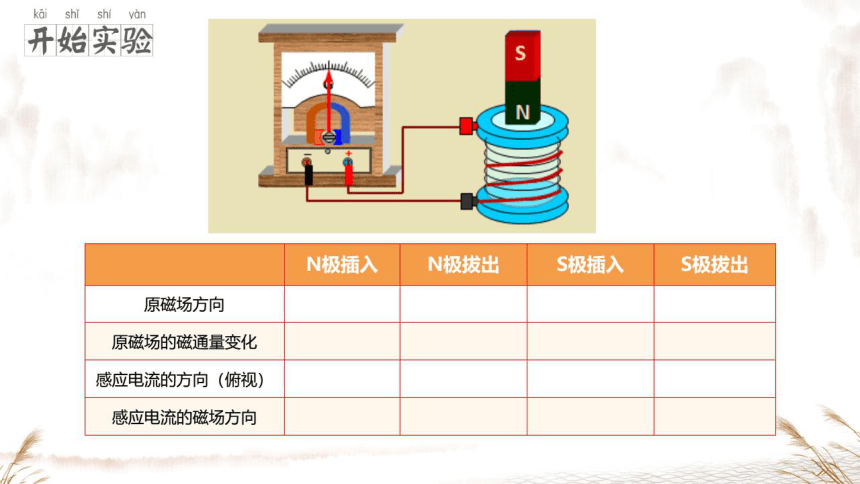

kai shi shi yan
开始实验
N极插入N极拔出
S极插入
S极拔出
原磁场方向
原磁场的磁通量变化
感应电流的方向(俯视)
感应电流的磁场方向

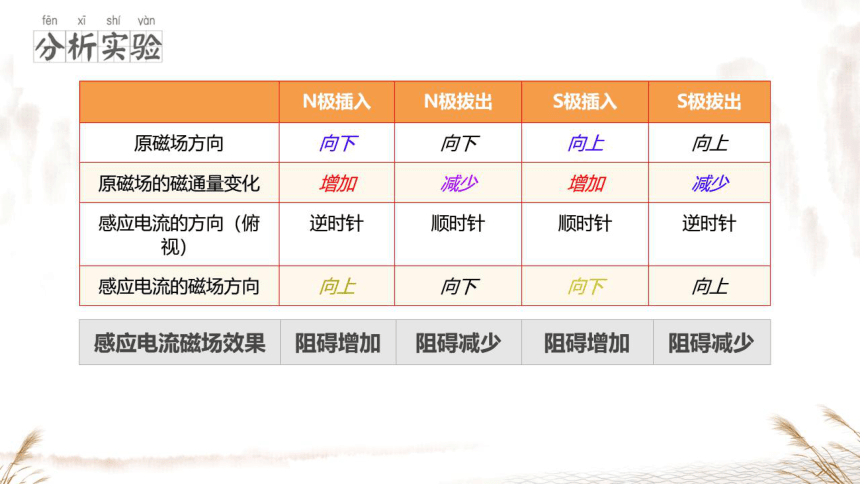

fen xi shi val
分析实验
N极插入
N极拔出
S极插入
S极拔出
原磁场方向
向下
向下
向上
向上
原磁场的磁通量变化
增加
减少
增加
感应电流的方向(俯
逆时针
顺时针
顺时针
逆时钅
视)
感应电流的磁场方向
向上
向下
应下
向上
感应电流磁场效果阻碍增加阻碍减少阻碍增加阻碍减少
shi van ie

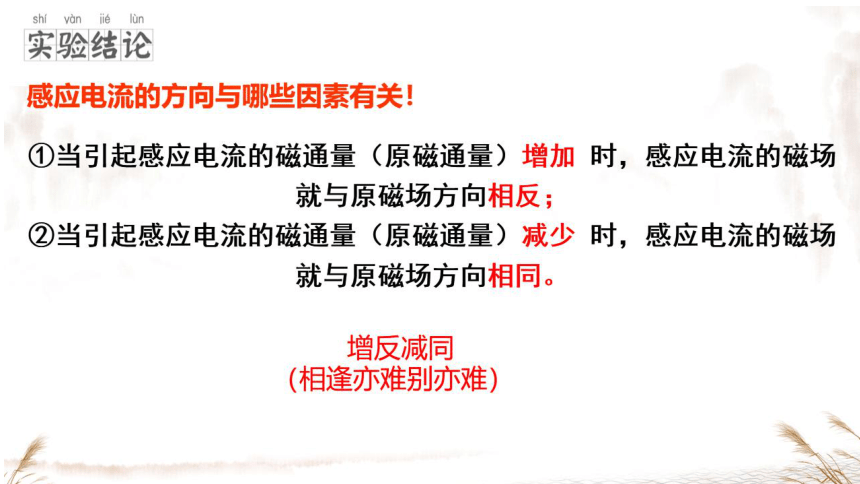

实验结论
感应电流的方向与哪些因素有关
①当引起感应电流的磁通量(原磁通量)增加时,感应电流的磁场
就与原磁场方向相反
②当引起感应电流的磁通量(原磁通量)减少时,感应电流的磁场
就与原磁场方向相同
增反减同
(相逢亦难别亦难)
leng ci ding lu

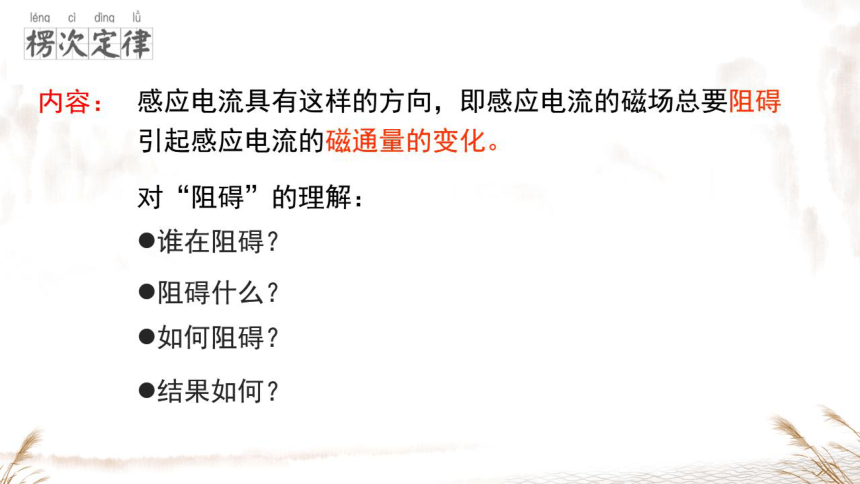

楞次定律
内容:感应电流具有这样的方向,即感应电流的磁场总要阻碍
引起感应电流的磁通量的变化。
对“阻碍”的理解
●谁在阻碍
●阻碍什么
如何阻碍
●结果如何
leng ci ding lu
楞次定律
内容:感应电流具有这样的方向,即感应电流的磁场总要阻碍引起
感应电流的磁通量的变化。
阻
碍生
eng ci
海因里希·楞次
海因里希楞次( MWJIHH XpHCTHaHOBI
JeH)1804年2月24日诞生于爱沙尼亚德
尔帕特市,(今爱沙尼亚共和国的塔尔
图)16岁以优异成绩考入家乡的德尔帕特
大学。1828年被挑选为俄国圣彼得堡科学
院的初级科学助理,1830年被选为圣彼得
堡科学院通讯院士,1834年选为院士。自
1840年起担任圣彼得堡大学数学物理系主
任,1863年由教授会选为第一任校长。
楞次在物理学上的主要成就是发现了电磁
感应的楞次定律一楞次定律。
例题1法拉第最初发现电磁感应现象的实验如图所示,软铁环上绕
有M、N两个线圈,当M线圈电路中的开关断开的瞬间,线圈
N中的感应电流沿什么方向
