(共41张PPT)

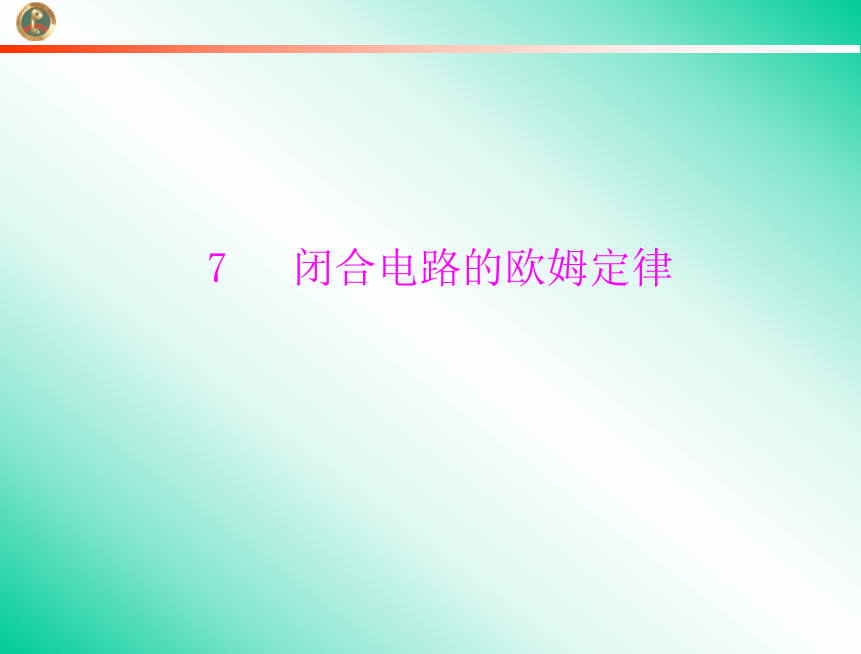

7 闭合电路的欧姆定律

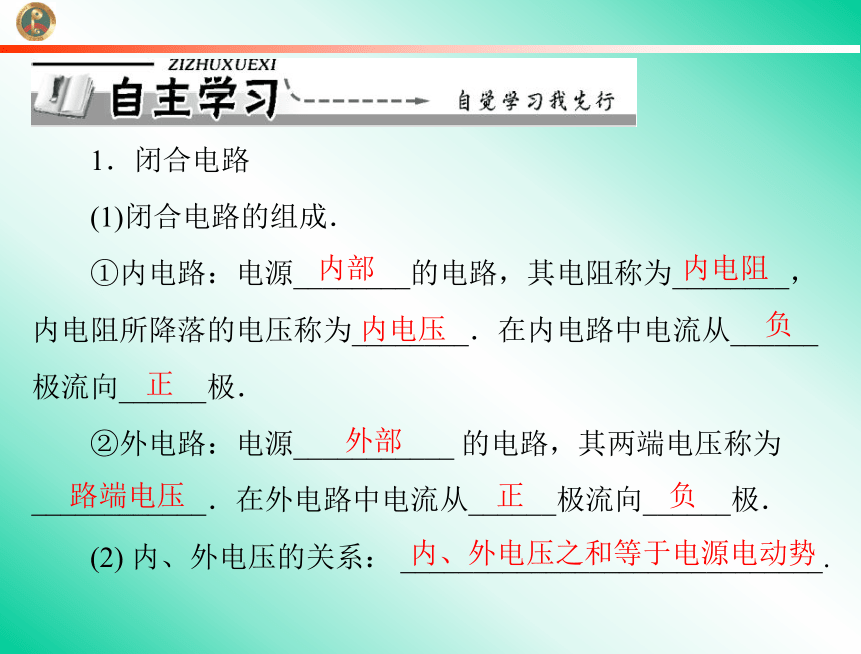

1．闭合电路
内部
内电阻
内电压
负
正
(1)闭合电路的组成．
①内电路：电源________的电路，其电阻称为________，
内电阻所降落的电压称为________．在内电路中电流从______
极流向______极．
外部
路端电压
正
负
②外电路：电源___________ 的电路，其两端电压称为
____________．在外电路中电流从______极流向______极．
(2) 内、外电压的关系： _____________________________.
内、外电压之和等于电源电动势

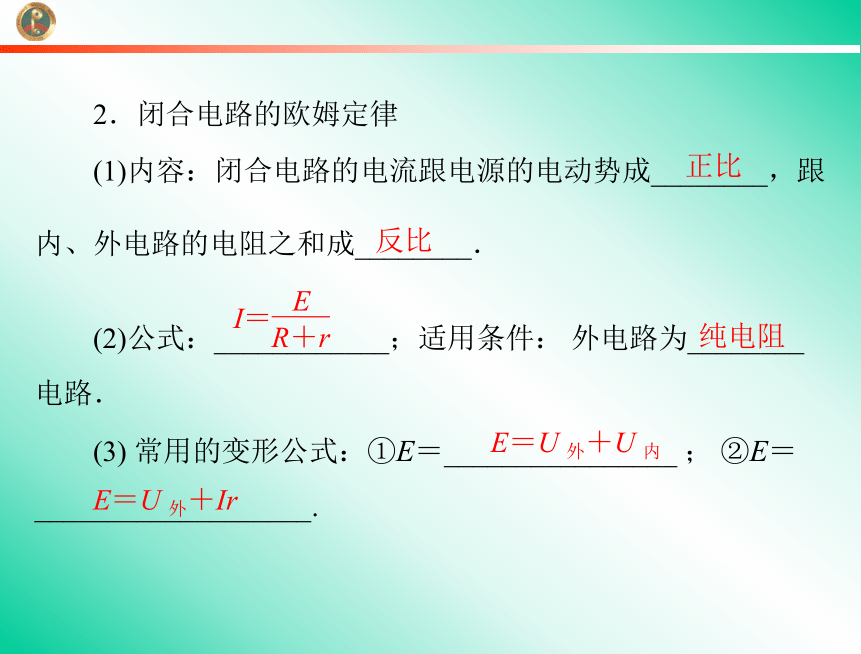

2．闭合电路的欧姆定律
正比
反比
(1)内容：闭合电路的电流跟电源的电动势成________，跟
内、外电路的电阻之和成________．
I＝
E
R＋r
纯电阻
(2)公式：____________；适用条件： 外电路为________
电路．
E＝U 外＋U 内
E＝U 外＋Ir
(3) 常用的变形公式：①E＝________________ ； ②E＝
___________________.

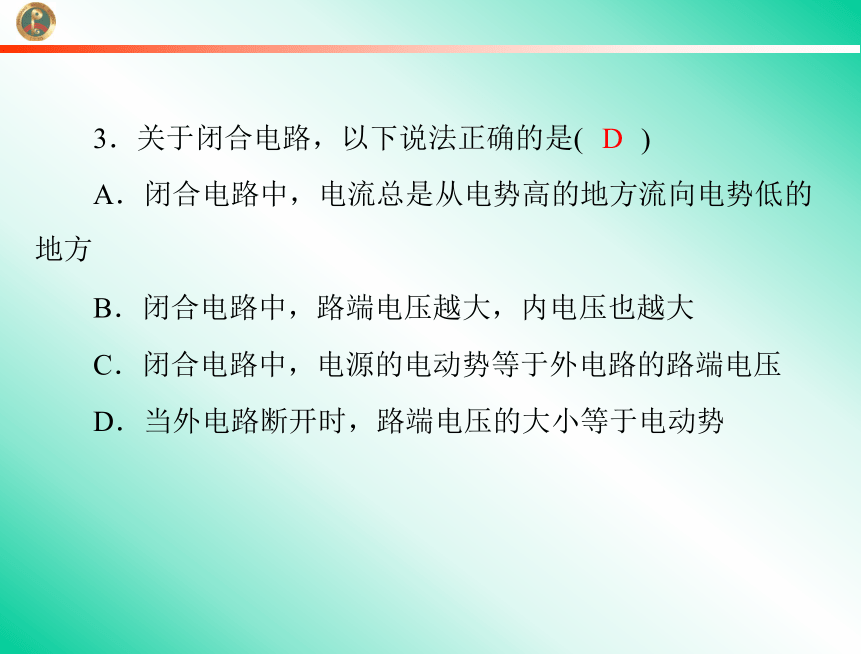

3．关于闭合电路，以下说法正确的是(
)
D
A．闭合电路中，电流总是从电势高的地方流向电势低的
地方
B．闭合电路中，路端电压越大，内电压也越大
C．闭合电路中，电源的电动势等于外电路的路端电压
D．当外电路断开时，路端电压的大小等于电动势
)

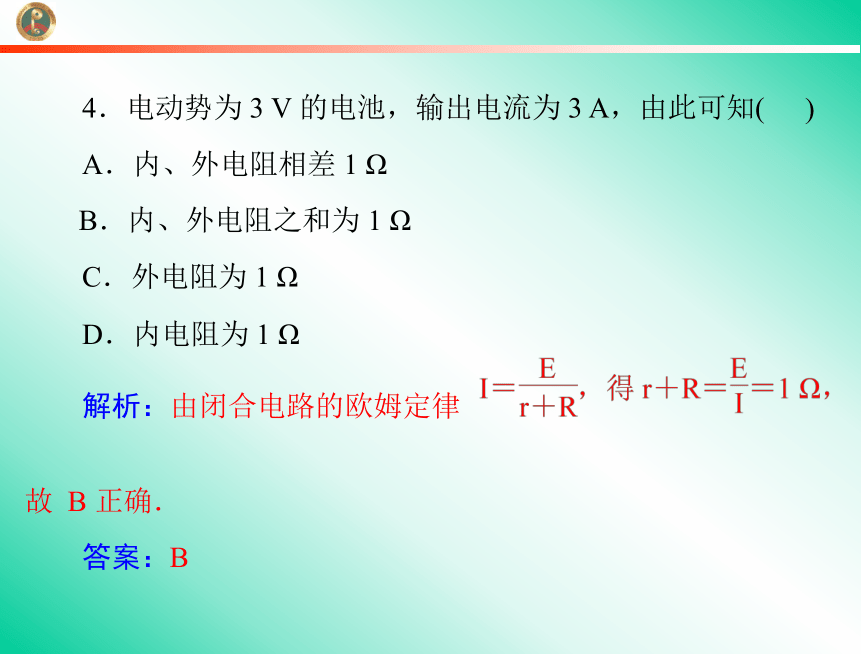

4．电动势为 3 V 的电池，输出电流为 3 A，由此可知(
A．内、外电阻相差 1 Ω
B．内、外电阻之和为 1 Ω
C．外电阻为 1 Ω
D．内电阻为 1 Ω
解析：由闭合电路的欧姆定律
故 B 正确．
答案：B

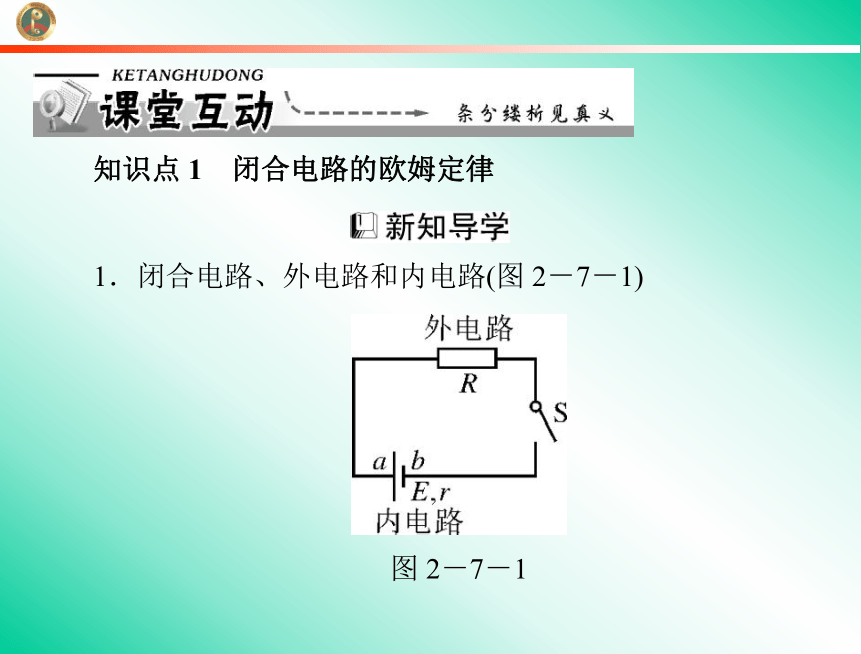

知识点 1 闭合电路的欧姆定律
1．闭合电路、外电路和内电路(图 2－7－1)
图 2－7－1

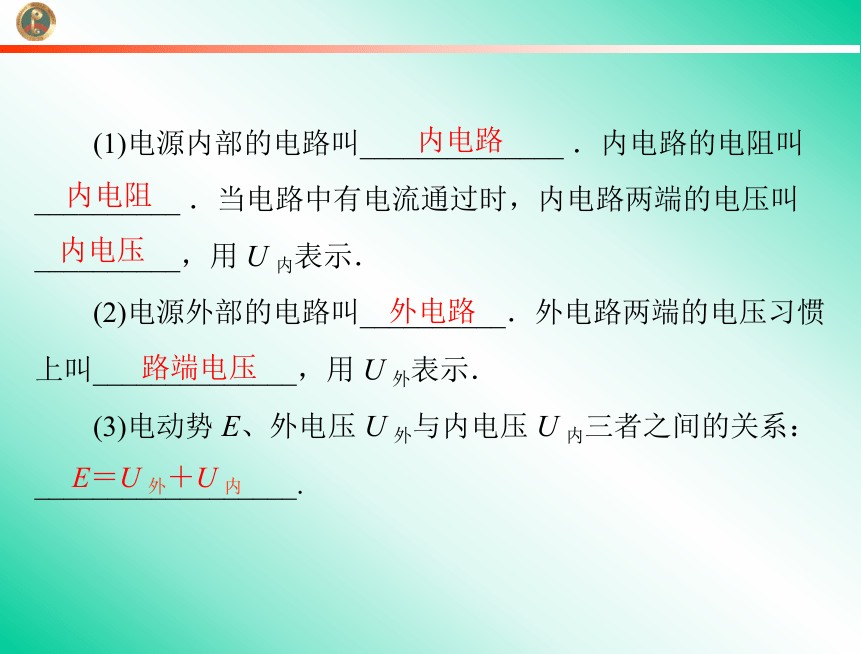

(1)电源内部的电路叫______________ ．内电路的电阻叫
__________ ．当电路中有电流通过时，内电路两端的电压叫
__________，用 U 内表示．
内电路
内电阻
内电压
(2)电源外部的电路叫__________．外电路两端的电压习惯
上叫______________，用 U 外表示．
外电路
路端电压
(3)电动势 E、外电压 U 外与内电压 U 内三者之间的关系：
__________________.
E＝U 外＋U 内

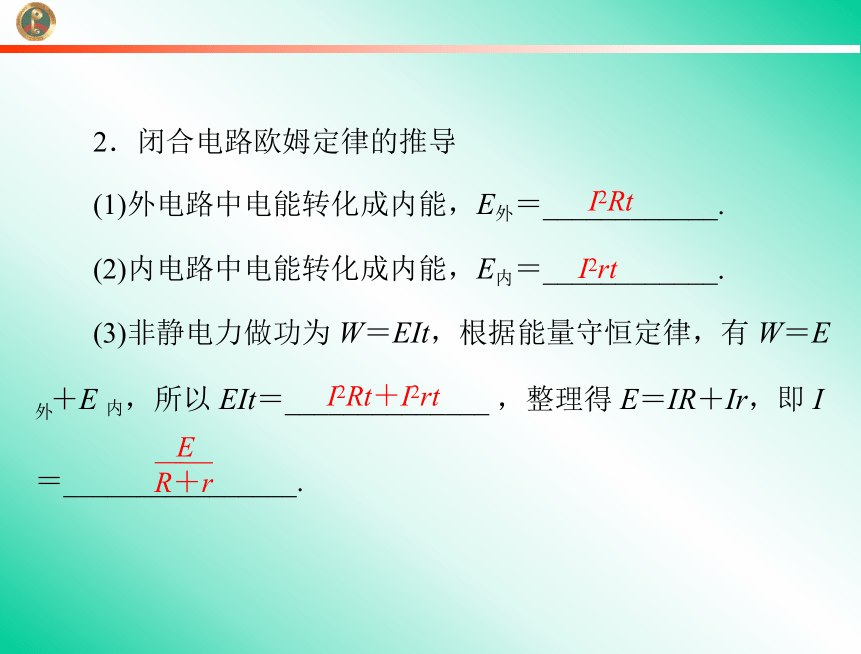

2．闭合电路欧姆定律的推导
(1)外电路中电能转化成内能，E外＝____________.
(2)内电路中电能转化成内能，E内＝____________.
(3)非静电力做功为 W＝EIt，根据能量守恒定律，有 W＝E
外
＋E 内，所以 EIt＝______________ ，整理得 E＝IR＋Ir，即 I
＝________________.
I2Rt
I2rt
E
R＋r
I2Rt＋I2rt

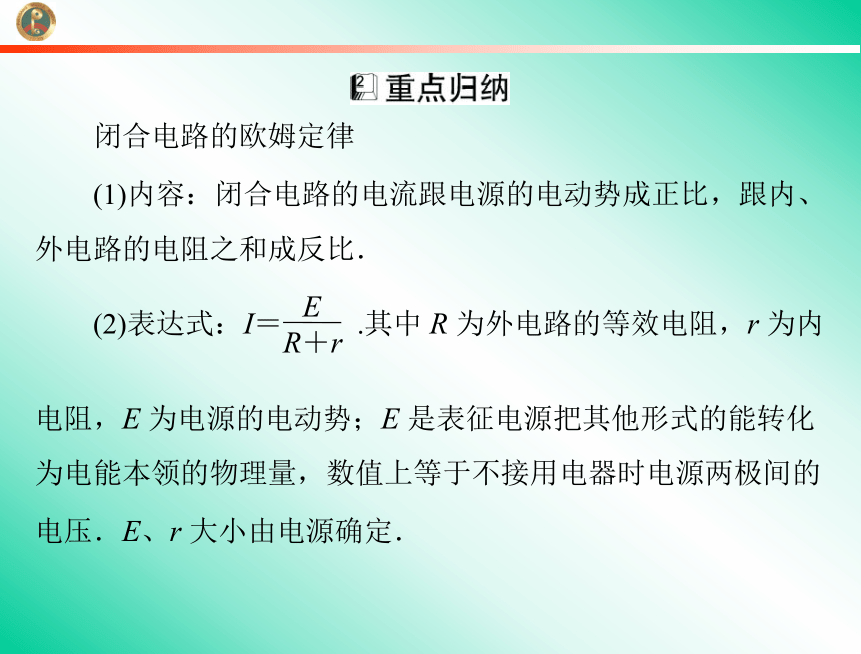

闭合电路的欧姆定律
(1)内容：闭合电路的电流跟电源的电动势成正比，跟内、
外电路的电阻之和成反比．
(2)表达式：I＝
E
R＋r
.其中 R 为外电路的等效电阻，r 为内
电阻，E 为电源的电动势；E 是表征电源把其他形式的能转化
为电能本领的物理量，数值上等于不接用电器时电源两极间的
电压．E、r 大小由电源确定．
只适用于外电路为纯电阻的闭合回路．

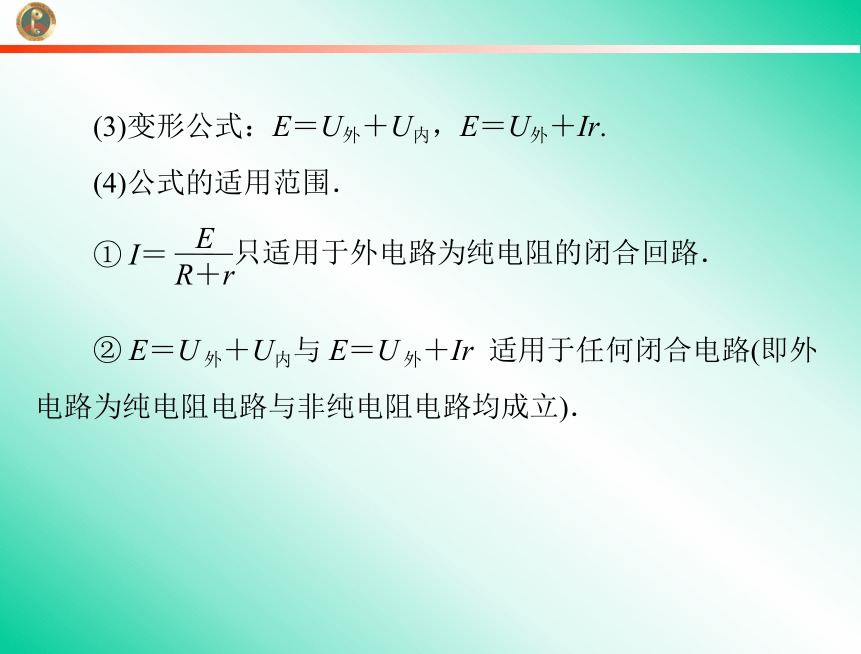

(3)变形公式：E＝U外＋U内，E＝U外＋Ir.
(4)公式的适用范围．
① I＝
E
R＋r
② E＝U 外＋U内与 E＝U 外＋Ir 适用于任何闭合电路(即外
电路为纯电阻电路与非纯电阻电路均成立)．

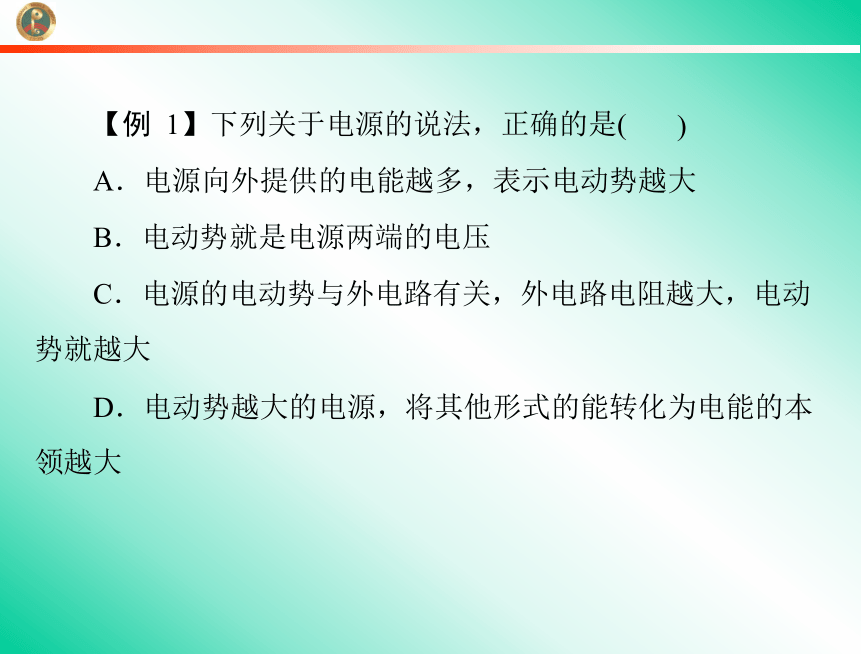

【例 1】下列关于电源的说法，正确的是(
)
A．电源向外提供的电能越多，表示电动势越大
B．电动势就是电源两端的电压
C．电源的电动势与外电路有关，外电路电阻越大，电动
势就越大
D．电动势越大的电源，将其他形式的能转化为电能的本
领越大

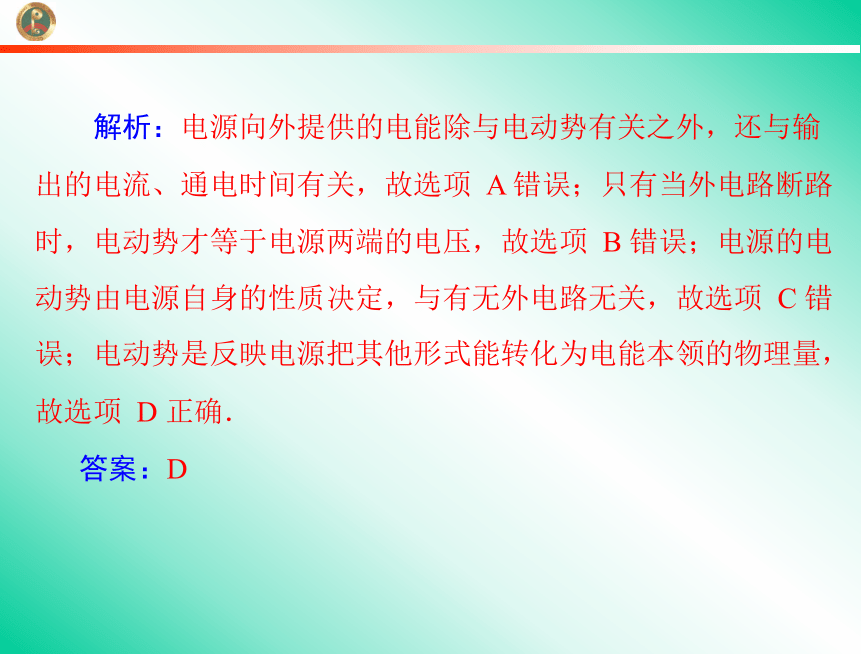

解析：电源向外提供的电能除与电动势有关之外，还与输
出的电流、通电时间有关，故选项 A 错误；只有当外电路断路
时，电动势才等于电源两端的电压，故选项 B 错误；电源的电
动势由电源自身的性质决定，与有无外电路无关，故选项 C 错
误；电动势是反映电源把其他形式能转化为电能本领的物理量，
故选项 D 正确．
答案：D
【触类旁通】
1．关于闭合电路与电动势，下列说法正确的是(
)
A．电源短路时，闭合电路电流为无限大
B．电源短路时，电源内电压等于电源电动势
C．电动势 E 的单位与电势、电势差的单位都是伏特，故
三者本质上一样
D．把电压表直接和电源连接时，电压表的示数总是等于
电源电动势
数值上才等于电源的电动势，D错．电源短路时电流为I＝ ，
解析：电动势是描述电源把其他形式的能转化为电能的本
领大小的物理量，而电压是电场中两点间的电势差，电动势与
电压有着本质的区别，C 错．当电源开路时，两极间的电压在
A 错．
答案：B
【例 2】如图 2－7－2 所示电路中，R1＝R2＝R3＝1 Ω，电
压表内阻很大．当开关 S 断开时，电压表示数为 0.8 V，当开关
S 闭合时，电压表示数为 1 V，求电源的电动势与内阻．
图 2－7－2
【触类旁通】
2．某电池当外电路断开时的路端电压为 3 V，接上 8 Ω的
负载电阻后其路端电压变为为 2.4 V，则可以判定该电池的电动
势 E 和内电阻 r 为(
)
A．E＝2.4 V，r＝1 Ω
C．E＝2.4 V，r＝2 Ω
B．E＝3.0 V，r＝2 Ω
D．E＝3.0 V，r＝1 Ω
解析：当电路断开时的路端电压即为电源电动势，即 E＝3 V.
再由题意知，当 R＝8 Ω时，U外＝2.4 V，即回路电流为 I
＝
2.4
8
A＝0.3 A．E＝U内＋U外＝U外＋Ir，解得 r＝2 Ω.
答案：B
知识点 2 路端电压与负载的关系
1．路端电压与负载
外
消耗电能
(1)路端电压 U：是______电路上总的电势降落．
(2)负载 R：电路中______________的元件．
可知：当 R_____时，U 增大，
2．路端电压与外电阻的关系
增大
减小
(1)根据 U＝E－Ir、I＝
E
R＋r
当 R________时，U 减小．
(2)当外电路断开时，R＝∞，I＝______，U＝________；
当电源两端短路时，R＝0，I＝________，U＝________.(不允
许电源短路)
0
E
0
3．“当外电路是纯电阻时，根据外电压 U＝IR(R 为外电路
的等效电阻)得出电流 I 越大，外电压 U 也越大；根据 U＝E－
Ir 得出电流 I 越大，外电压 U 越小．”为什么会得出不同的结
论？究竟应如何理解外电压 U 与电流 I 的关系？
当外电路是纯电阻时，外电压 U＝IR，但当 R 变化时，I
也变化，且 R 增大时，I 减小，所以不能用 U＝IR 来判断 U 的
变化，而应根据 U＝IR＝E－Ir 来分析，即 R 增大时，I 减小，
U 增大．
增大→Ir 增大→U 减小；当外电路短
1．路端电压与外电阻的关系
由 U＝E－Ir，当外电阻 R 增大时→I＝
E
R＋r
减小→Ir 减小
→U 增大；当外电路断开时，R＝∞，I＝0，Ir＝0，U＝E；当
外电阻 R 减小时→I＝
E
R＋r
路时，R＝0，I＝
E
r
(称为短路电流)，U＝0.(由于通常的电源内
阻很小，短路时会形成很大的电流，这就是严禁把电源两极不
经负载直接相接的原因)
2．路端电压与电流的关系
(1)公式：U＝E－Ir，路端电压随着电路中电流的增大而减
小．
(2)U－I 图象：一条倾斜的直线，如图 2－7－3 所示．
图 2－7－3
【例 3】(双选)图 2－7－4 所示的是两个闭合电路中两个电
)
源的 U－I 图象，下列说法中正确的是(
A．电动势 E1＝E2，内阻 r1＜r2
B．电动势 E1＝E2，内阻 r1＞r2
C．电动势 E1＝E2，发生短路时
的电流 I1＞I2
D．当两电源的工作电流变化相
同时，电源 1 的路端电压变化较大
图 2－7－4
答案：AC
【触类旁通】
3．对闭合电路的说法中，错误的是(
)
A
A．电源短路时，路端电压等于电动势
B．电源短路时，路端电压为零
C．外电路断开时，路端电压最大
D．外电路的电阻增大时，路端电压也增大
1．闭合回路中的几个功率及其关系
(1)电源的总功率：P总＝EI＝U外 I＋U内 I＝P出＋P内．
(2)电源内部消耗的功率：P内＝I2r＝U内 I＝P总－P出．
(3)电源的输出功率：P出＝U外 I＝EI－I2r＝P总－P内．
图 2－7－5
②P出与 R 的关系如图 2－7－5 所示．
由上式得：R 越大，η越大；当 R＝r 时，电源的输出功率
最大，而此时电源的效率为 50%.
【例 4】(双选)如图 2－7－6 所示，R1 为定值电阻，R2 为可
变电阻．E 为电源电动势，r 为电源内阻，下列说法正确的是
(
)
A．当 R2＝R1＋r 时，R2 上获得最大功率
B．当 R2＝R1＋r 时，R1 上获得最大功率
C．当 R2＝0 时，R1 上获得最大功率
D．当 R2＝0 时，电源的输出功率最大
图 2－7－6
图 2－7－7
＝I R1，且 I＝
解析：求 R2 的电功率时，可将 R1 视为电源内阻的一部分，
如图 2－7－7 所示．R2 的电功率是等效电源的输出功率，当 R2
＝R1＋r 时，R2 获得的电功率最大，A 正确．而 R1 的电功率 P1
2
E
R1＋R2＋r
可知，R2＝0 时，R1 获得的电功率最大，
B 错误，C 正确．在讨论电源的输出功率时，(R1＋R2)为外电阻，
内电阻 r 恒定，由于 R1 和 r 具体数值未知，所以当 R2＝0 时，
电源的输出功率并不一定最大，D 错误．
答案：AC
【触类旁通】
4．如图 2－7－8 所示的闭合电路，电源内阻不为零，闭合
)
开关调节滑动变阻器的阻值，以下分析正确的是(
A．滑动变阻器的阻值越大，
电源的输出功率越大
B．滑动变阻器的阻值越大，
电源的总功率越大
C．滑动变阻器的阻值越小，
电源的输出功率越大
图 2－7－8
D．滑动变阻器的阻值越小，电源内阻消耗的功率也越大
解析：当滑动变阻器的阻值 R 与内阻 r 相等时输出功率最
大，A、C 错误；滑动变阻器的阻值越大，I 减小，电源的总功
率 P总＝EI 越小，B 错误．P内＝I2r 随 I 增大而增大，D 正确．
答案：D
判断总电流的变化．
2．闭合电路的动态问题分析
(1)闭合电路的动态分析具体步骤如下：
①认识电路，明确各部分电路的串、并联关系及电流表或
电压表的测量对象．
②由局部电阻变化判断总电阻的变化．
③由 I＝
E
R＋r
④据 U＝E－Ir 判断路端电压的变化．
⑤由欧姆定律及串、并联电路的规律判断各部分电路电压
及电流的变化．
(2)闭合电路的动态分析常用方法：
①任一电阻增大(减小)，则电路的总电阻增大(减小)．
②任一电阻增大(减小)，则该电阻两端的电压一定会增大
(减小)，而通过该电阻的电流会减小(增大)．
③讨论定值电阻上的电压或电流变化时，可用部分电路欧
能用 I＝
U
R
进行分析，这时应根据总电压和部分电压的关系或
干路电流与各支路电流的关系进行判断．
【例 5】在如图 2－7－9 所示电路中，当变阻器 R3 的滑片
P 向 b 端移动时(
)
A．电压表示数变大，电流
表示数变小
B．电压表示数变小，电流
表示数变大
图 2－7－9
C．电压表示数变大， 电流
表示数变大
D．电压表示数变小，电流表示数变小
答案：B
思维总结：电路的动态分析应该先局部后整体，整体后再
局部．先局部是看由于局部的电阻变化而引起的总电阻的变化，
然后看整体的干路电流和路端电压的变化情况，结合它们的变
化情况再分析需要求解的物理量的变化．
【触类旁通】
5．如图 2－7－10 所示的电路，在滑动触头由 a 端滑向 b
端的过程中，下列表述正确的是(
)
A．路端电压变小
B．电流表的示数变大
C．电源内阻消耗的功率变小
D．电路的总电阻变大
图 2－7－10
解析：滑动触头由 a 到 b，R1 电阻值减小，总电阻变小，
总电流增大，内电压增大，路端电压减小，A 正确，D 错误．
再结合欧姆定律知电流表的示数变小，B 错误．由 P内＝I2r 知
电源内阻消耗的功率变大，C 错误．
答案：A
