11 简单的逻辑电路

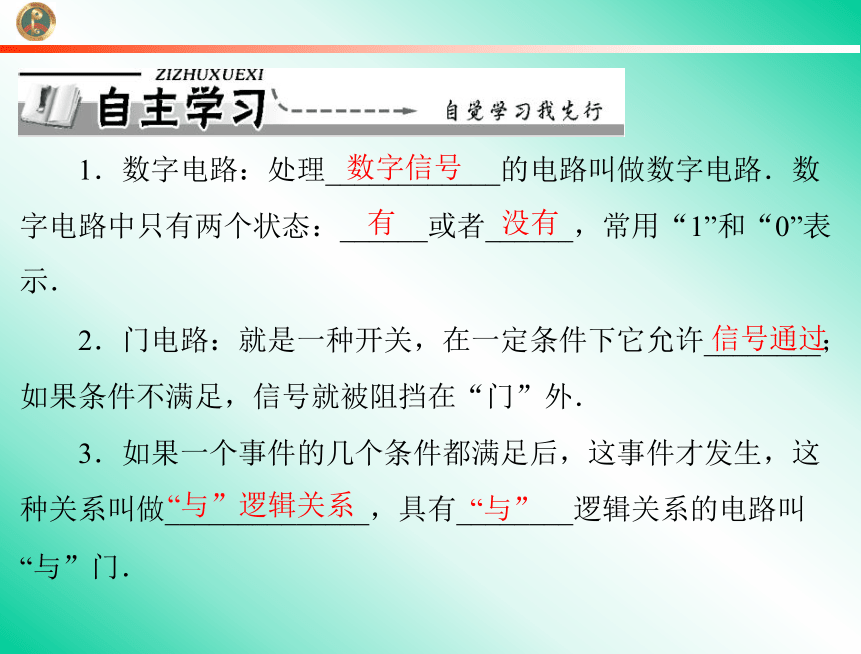

1．数字电路：处理____________的电路叫做数字电路．数
字电路中只有两个状态：______或者______，常用“1”和“0”表
示．
数字信号
有
没有
信号通过
2．门电路：就是一种开关，在一定条件下它允许________；
如果条件不满足，信号就被阻挡在“门”外．
3．如果一个事件的几个条件都满足后，这事件才发生，这
种关系叫做______________，具有________逻辑关系的电路叫
“与”门．
“与”逻辑关系
“与”

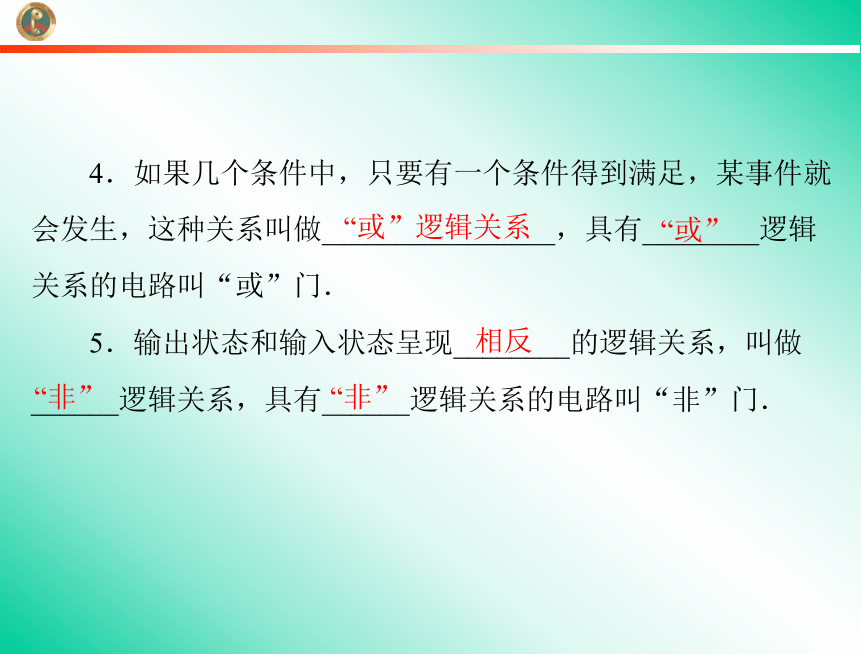

4．如果几个条件中，只要有一个条件得到满足，某事件就
会发生，这种关系叫做________________，具有________逻辑
关系的电路叫“或”门．
5．输出状态和输入状态呈现________的逻辑关系，叫做
______逻辑关系，具有______逻辑关系的电路叫“非”门．
“或”逻辑关系
“或”
相反
“非”
“非”

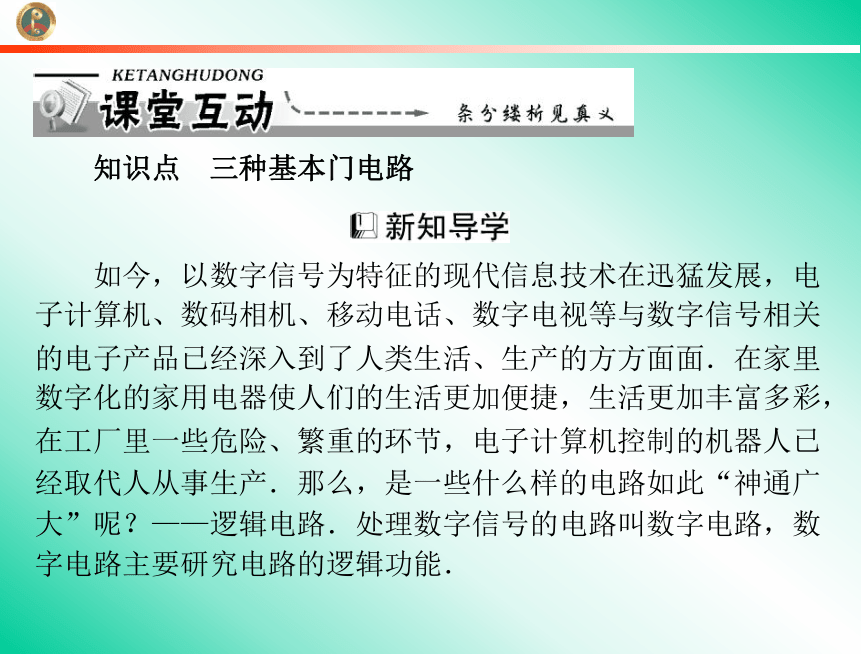

知识点
三种基本门电路
如今，以数字信号为特征的现代信息技术在迅猛发展，电
子计算机、数码相机、移动电话、数字电视等与数字信号相关
的电子产品已经深入到了人类生活、生产的方方面面．在家里
数字化的家用电器使人们的生活更加便捷，生活更加丰富多彩，
在工厂里一些危险、繁重的环节，电子计算机控制的机器人已
经取代人从事生产．那么，是一些什么样的电路如此“神通广
大”呢？——逻辑电路．处理数字信号的电路叫数字电路，数
字电路主要研究电路的逻辑功能．

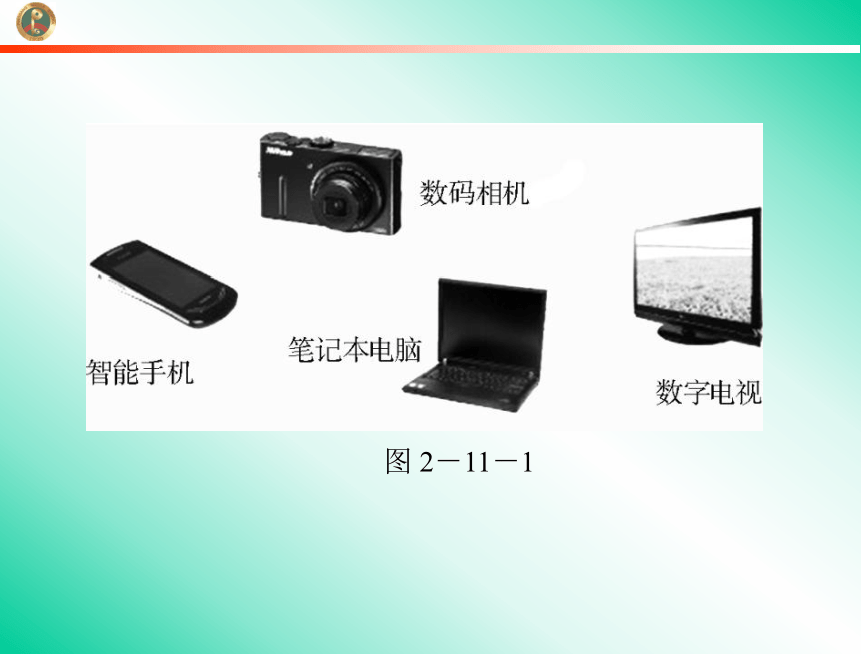

图 2－11－1

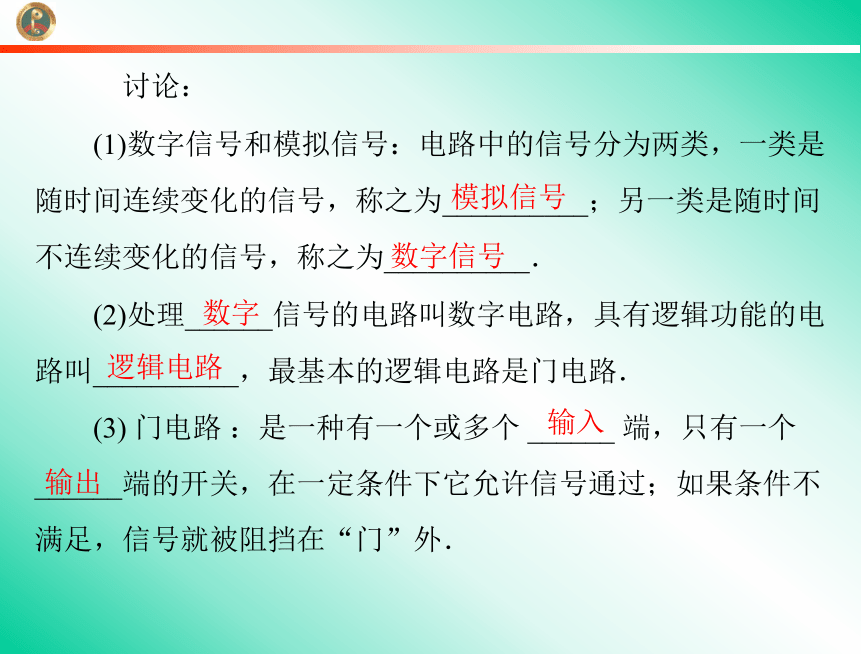

讨论：
(1)数字信号和模拟信号：电路中的信号分为两类，一类是
随时间连续变化的信号，称之为__________；另一类是随时间
不连续变化的信号，称之为__________．
(2)处理______信号的电路叫数字电路，具有逻辑功能的电
路叫__________，最基本的逻辑电路是门电路．
(3) 门电路 ：是一种有一个或多个 ______ 端，只有一个
______端的开关，在一定条件下它允许信号通过；如果条件不
满足，信号就被阻挡在“门”外．
输入
输出
模拟信号
数字信号
数字
逻辑电路

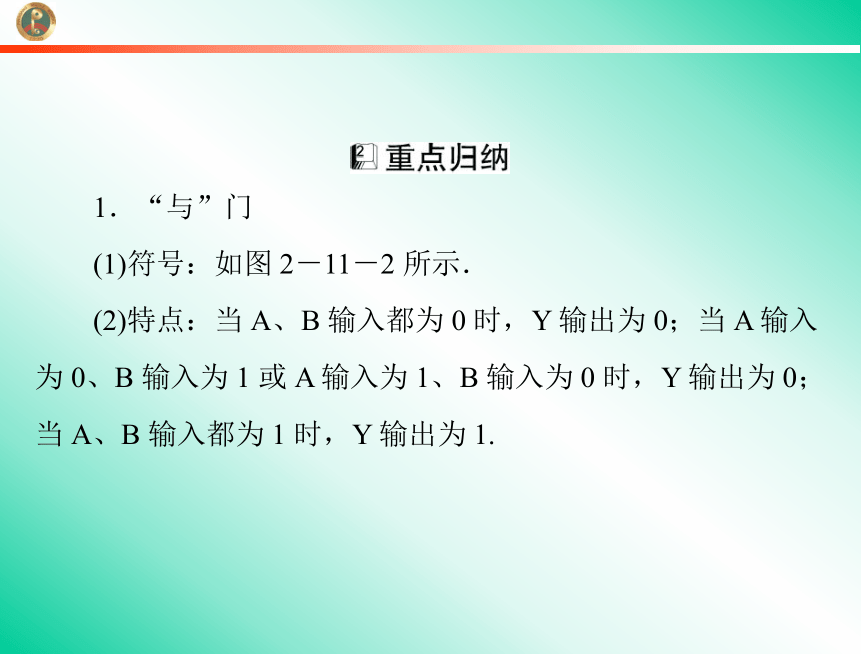

1．“与”门
(1)符号：如图 2－11－2 所示．
(2)特点：当 A、B 输入都为 0 时，Y 输出为 0；当 A 输入
为 0、B 输入为 1 或 A 输入为 1、B 输入为 0 时，Y 输出为 0；
当 A、B 输入都为 1 时，Y 输出为 1.
输入 输出
A B Y
0 0 0
0 1 0
1 0 0
1 1 1
(3)真值表：如下表所示．
图 2－11－2
2．“或”门
(1)符号：如图 2－11－3 所示．
(2)特点：当 A、B 输入都为 0 时，Y 输出为 0；当一个输
入 0，另一个输入为 1 时，Y 输出为 1；当 A、B 输入都为 1 时，
Y 输出为 1.
输入 输出
A B Y
0 0 0
0 1 1
1 0 1
1 1 1
(3)真值表：如下表所示．
图 2－11－3
输入 输出
A Y
0 1
1 0
3．“非”门
(1)符号：如图 2－11－4 所示．
(2)特点：当 A 输入为 1 时，Y 输出为 0；当 A 输入为 0 时，
Y 输出为 1.
(3)真值表：如下表所示．
图 2－11－4
【例 1】如图 2－11－5 所示电路为(
)
A．“与”门电路
B．“或”门电路
C．“非”门电路
D．无法判定
图 2－11－5
解析：开关 S 断开时，灯泡发光，闭合时，灯泡不亮，输
入与输出相反，属于“非”门电路，故选 C.
答案：C
输入 输出
A B Y
0 0 0
0 1 1
1 0 X
1 1 1
【例 2】下面是逻辑电路图(如图 2－11－6)及其真值表，此
逻辑电路为________电路，在真值表中 X 处的逻辑值为______．
图 2－11－6
解析：由逻辑电路图可知此逻辑电路为“或”门，当一个
输入 0，另一个输入 1 时，Y 输出 1.
答案：“或”门
1
【例 3】如图 2－11－7 所示为一个三输入端复合门电路，
当 A 输入为 1, B 输入为 0, C 输入为 1 时，输出为________(填“0”
或“1”)．
图 2－11－7
解析：此逻辑电路由“与”门和“或”门组成，根据两个
门电路的特点，可知输出为 1.
答案：1
【触类旁通】
1．走廊里有一盏电灯，在走廊两端各有一个开关，我们希
望不论哪一个开关接通都能使电灯点亮，那么设计的电路为
(
)
A．“与”门电路
C．“或”门电路
B．“非”门电路
D．上述答案都有可能
解析：不论哪一个开关接通都能使电灯点亮，条件与结果
的关系为“或”逻辑关系，此电路为“或”门电路，故 C 正确．
答案：C
M 0 1
N 1 0
2．下面为一逻辑门电路的真值表，那么此逻辑门电路为
(
)
A.“与”门
C．“或”门
B．“非”门
D．“与非”门
解析：由该逻辑门电路E的真值表可以看出输出端与输入端
是相反的关系，故选 B.
答案：B
3．如图 2－11－8 是有三个输入端的复合门电路，当 C 端
)
D
输入 0 时 Y 输出 0，那么 A、B 端输入分别是(
图 2－11－8
A．1、0
B．0、1
C．1、0
D．0、0
