(共19张PPT)
2 磁感应强度

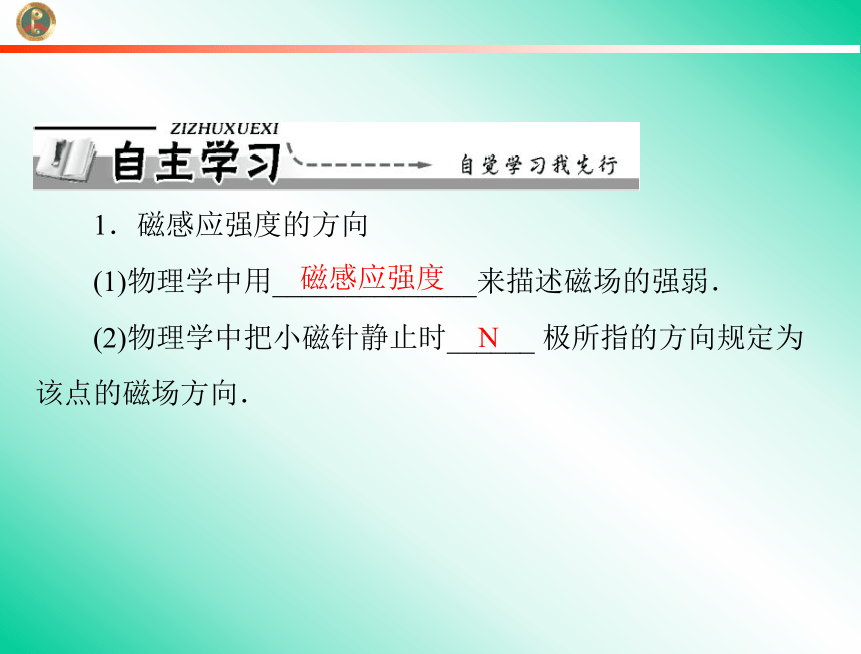

1．磁感应强度的方向
(1)物理学中用______________来描述磁场的强弱．
(2)物理学中把小磁针静止时______ 极所指的方向规定为
该点的磁场方向．
磁感应强度
N

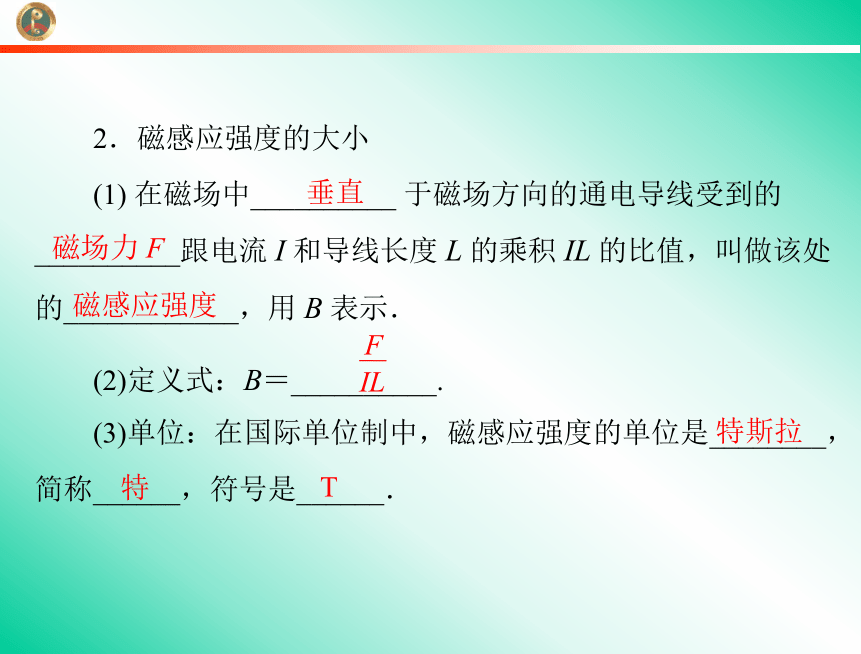

2．磁感应强度的大小
(1) 在磁场中__________ 于磁场方向的通电导线受到的
__________跟电流 I 和导线长度 L 的乘积 IL 的比值，叫做该处
的____________，用 B 表示．
(3)单位：在国际单位制中，磁感应强度的单位是________，
简称______，符号是______．
垂直
磁场力 F
磁感应强度
特斯拉
特
T
F
IL
(2)定义式：B＝__________.

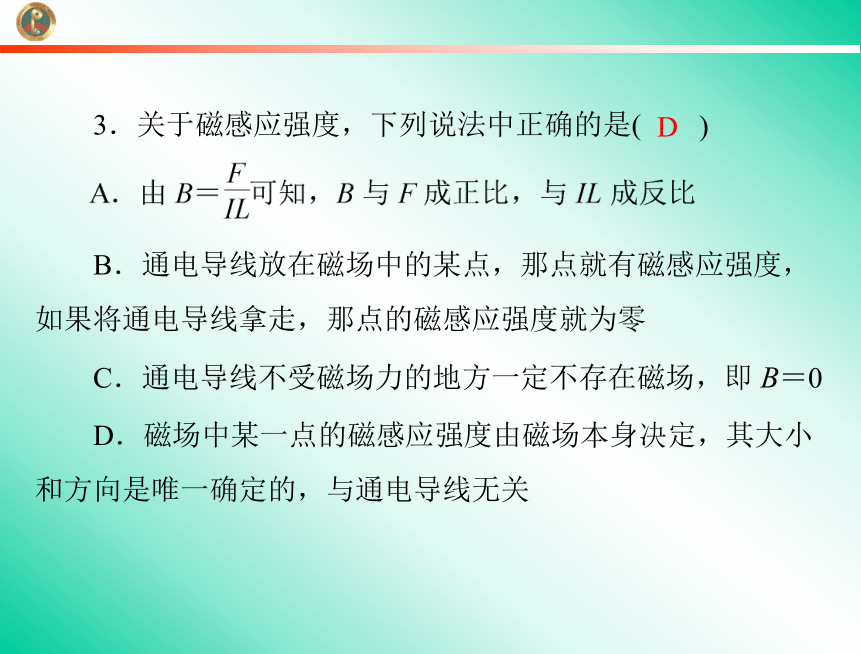

3．关于磁感应强度，下列说法中正确的是(
)
D
B．通电导线放在磁场中的某点，那点就有磁感应强度，
如果将通电导线拿走，那点的磁感应强度就为零
C．通电导线不受磁场力的地方一定不存在磁场，即 B＝0
D．磁场中某一点的磁感应强度由磁场本身决定，其大小
和方向是唯一确定的，与通电导线无关

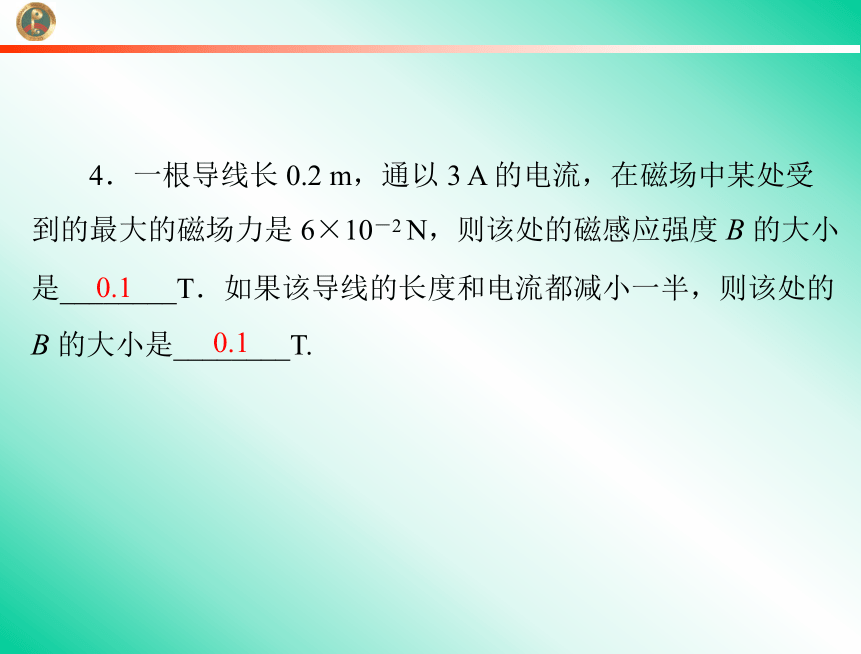

4．一根导线长 0.2 m，通以 3 A 的电流，在磁场中某处受
到的最大的磁场力是 6×10－2 N，则该处的磁感应强度 B 的大小
是________T．如果该导线的长度和电流都减小一半，则该处的
B 的大小是________T.
0.1
0.1

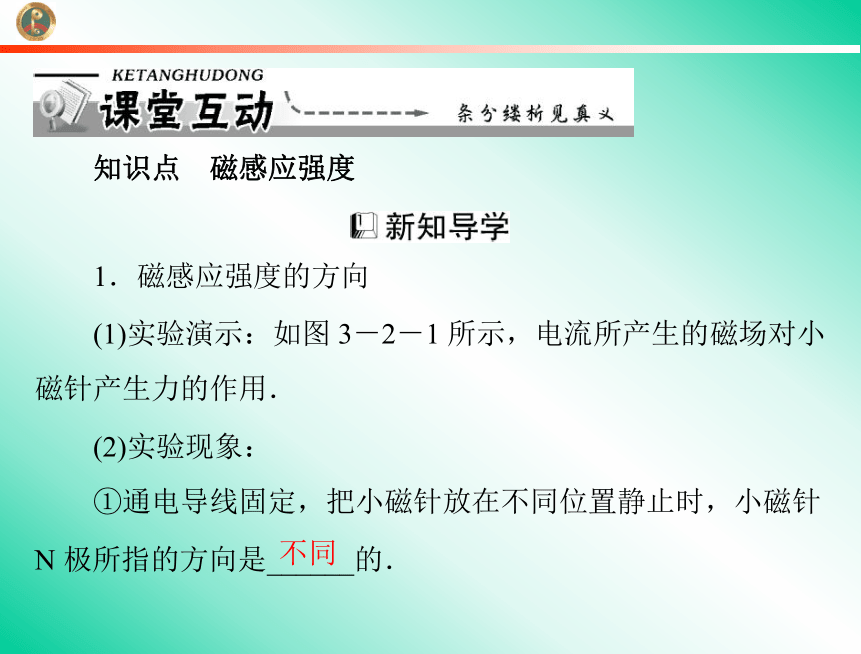

知识点
磁感应强度
1．磁感应强度的方向

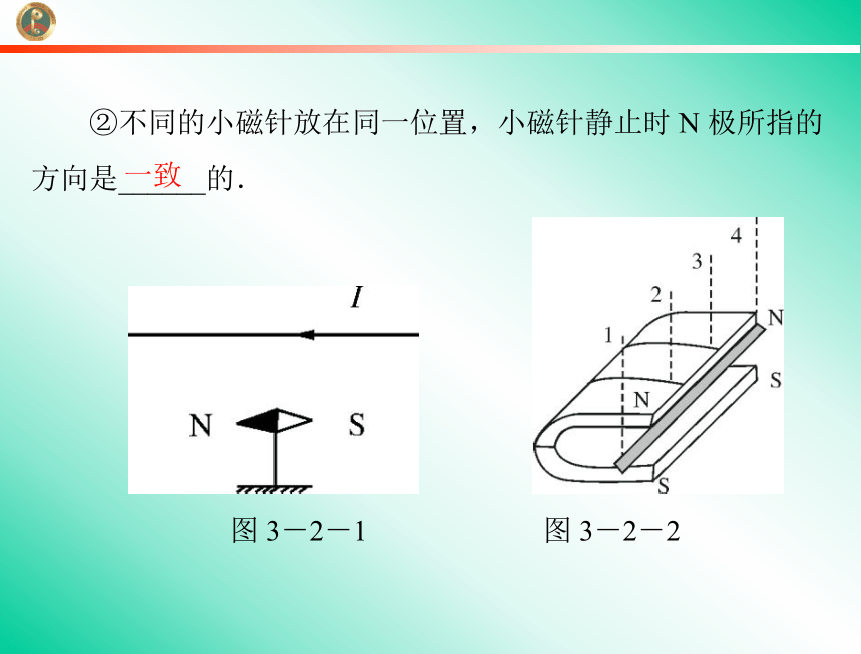

(1)实验演示：如图 3－2－1 所示，电流所产生的磁场对小
磁针产生力的作用．
(2)实验现象：
不同
①通电导线固定，把小磁针放在不同位置静止时，小磁针
N 极所指的方向是______的．
②不同的小磁针放在同一位置，小磁针静止时 N 极所指的
方向是______的．
图 3－2－1
图 3－2－2
一致
2．磁感应强度的大小
电流 I
长度 L
(1) 电流元：在物理学中，把很短一段通电导线中的______
与导线________的乘积叫做电流元．
(2)探究影响通电导线受力的因素：
①实验猜想：通电导线在磁场中的受力与____________、
____________、________________和__________________有关．
②实验方法：利用如图 3－2－2 所示的装置，取磁场中的
通电导线作为研究对象．导线的方向与磁感应强度的方向垂直．
磁场的强弱
导线的长度
电流的大小
导线的放置方向
③实验探究：
大
大
大
大
A．保持磁场和通电导线的长度不变，改变电流的大小．
现象：电流越大，导线摆动的角度越______．
结论：在磁场和通电导线的长度不变时，电流越大，导线
所受磁场力就越______．
B．保持磁场和导线的电流不变，改变磁场中通电导线的
长度．
现象：在磁场中的导线越长，导线摆动的角度越______．
结论：在磁场和导线的电流不变时，在磁场中的导线越长，
导线所受磁场力就越______．
④精确的实验表明：通电导线与磁场方向垂直时，它受力
的大小既与导线的长度 L 成_________，又与导线中的电流 I 成
_________ ，即与 I 和 L 的乘积成_________ ，用公式表示为
__________________．
正比
正比
正比
F＝BIL
1．磁感应强度
(1)物理意义：磁感应强度是用来描述磁场的强弱和方向的
物理量．
(2)方向：磁感应强度是矢量，小磁针静止时 N 极所指的方
向规定为该点的磁感应强度的方向，简称磁场的方向．
(3)定义：在磁场中垂直于磁场方向的通电导线受到的磁场
力 F 跟电流 I 和导线长度 L 的乘积 IL 的比值，叫做该处的磁感
应强度．
(5)单位：特斯拉，简称特，符号是 T,1 T＝1
N
A·m
.
2．磁感应强度的理解
(1)磁感应强度是反映磁场性质的物理量，由磁场自身决
定，与 I、L、F 无关．
(2)因为通电导线取不同方向时，其受力大小不尽相同，在
定义磁感应强度时，式中 F 是直导线垂直磁场时受到的磁场力．
(3)磁感应强度的方向是该处磁场的方向，而不是 F 的方向．
【例 1】(双选)下列关于磁感应强度的方向的说法中，正确
的是(
)
A．某处磁感应强度的方向就是一小段通电导体放在该处
时所受磁场力的方向
B．某处小磁针 N 极所受磁场力的方向就是该处磁感应强
度的方向
C．垂直于磁场放置的通电导线的受力方向就是磁感应强
度的方向
D．磁场中某点的磁感应强度的方向就是该点的磁场方向
解析：磁场中某点磁感应强度的方向就是该点的磁场方向，
也就是小磁针 N 极受力的方向或小磁针静止时 N 极所指的方
向．磁场中某点磁感应强度的方向与放入电流的方向无关．电
流受力的方向不代表磁感应强度的方向．
答案：BD
【触类旁通】
1．有关磁感应强度的方向，下列说法正确的是(
)
A．B 的方向就是小磁针 N 极所指的方向
B．B 的方向与小磁针在任何情况下 N 极受力方向一致
C．B 的方向与小磁针在任何情况下 S 极受力方向一致
D．B 的方向就是通电导线的受力方向
B
【例 2】下列说法中正确的是(
)
A．磁场中某一点的磁感应强度可以这样测定：把一小段
通电导线放在该点时受到的安培力 F 跟该导线的长度 L 和通过
的电流 I 的乘积 IL 的比值表示该点的磁感应强度 B，即 B＝
F
IL
B．通电导线在某点不受磁场力的作用，则该点的磁感应
强度一定为零
及在磁场中的位置，与 F、I、L 以及有无导线无关
D．通电导线所受磁场力的方向就是磁场的方向
解析：根据磁感应强度的定义，通电导线应为“在磁场中
垂直于磁场方向的通电导线”，只有在这个方向上导线所受的
力才最大，故 A 错误；当通电导线与磁场方向平行时，不受磁
场力作用，所以 B 错误；在磁场源稳定的情况下，磁场内每一
点的磁感应强度是唯一确定的，与放入该点的检验电流无关，
C 正确；通电导线所受磁场力的方向不是磁场方向，故 D 错误．
答案：C
【例 3】在磁场中某处 P 放一长度为 20 cm，通电流 I＝0.5
A 的直导线，当导线与磁场垂直时，导线受到磁场的作用力 F
＝1.0 N，现将该导线从磁场中撤走，则 P 处的磁感应强度为多
大？
磁场中某点的磁感应强度由磁场本身和磁场中的位置决
定，与放入的通电导线无关，故 P 处的磁感应强度为 10 T.
【触类旁通】
2．在磁场中某一点，有一根长 1 cm 的通电导线，导线中
的电流为 5 A，这根导线与磁场方向垂直时，所受的磁场力为
5×10－2 N，求：
(1)该点的磁感应强度的大小；
(2)这根导线与磁场方向平行时，所受的磁场力
(2)若导线与磁场方向平行，不受磁场力作用．
解：(1)该点的磁感应强度的大小为
2 磁感应强度
1．磁感应强度的方向
(1)物理学中用______________来描述磁场的强弱．
(2)物理学中把小磁针静止时______ 极所指的方向规定为
该点的磁场方向．
磁感应强度
N
2．磁感应强度的大小
(1) 在磁场中__________ 于磁场方向的通电导线受到的
__________跟电流 I 和导线长度 L 的乘积 IL 的比值，叫做该处
的____________，用 B 表示．
(3)单位：在国际单位制中，磁感应强度的单位是________，
简称______，符号是______．
垂直
磁场力 F
磁感应强度
特斯拉
特
T
F
IL
(2)定义式：B＝__________.
3．关于磁感应强度，下列说法中正确的是(
)
D
B．通电导线放在磁场中的某点，那点就有磁感应强度，
如果将通电导线拿走，那点的磁感应强度就为零
C．通电导线不受磁场力的地方一定不存在磁场，即 B＝0
D．磁场中某一点的磁感应强度由磁场本身决定，其大小
和方向是唯一确定的，与通电导线无关
4．一根导线长 0.2 m，通以 3 A 的电流，在磁场中某处受
到的最大的磁场力是 6×10－2 N，则该处的磁感应强度 B 的大小
是________T．如果该导线的长度和电流都减小一半，则该处的
B 的大小是________T.
0.1
0.1
知识点
磁感应强度
1．磁感应强度的方向
(1)实验演示：如图 3－2－1 所示，电流所产生的磁场对小
磁针产生力的作用．
(2)实验现象：
不同
①通电导线固定，把小磁针放在不同位置静止时，小磁针
N 极所指的方向是______的．
②不同的小磁针放在同一位置，小磁针静止时 N 极所指的
方向是______的．
图 3－2－1
图 3－2－2
一致
2．磁感应强度的大小
电流 I
长度 L
(1) 电流元：在物理学中，把很短一段通电导线中的______
与导线________的乘积叫做电流元．
(2)探究影响通电导线受力的因素：
①实验猜想：通电导线在磁场中的受力与____________、
____________、________________和__________________有关．
②实验方法：利用如图 3－2－2 所示的装置，取磁场中的
通电导线作为研究对象．导线的方向与磁感应强度的方向垂直．
磁场的强弱
导线的长度
电流的大小
导线的放置方向
③实验探究：
大
大
大
大
A．保持磁场和通电导线的长度不变，改变电流的大小．
现象：电流越大，导线摆动的角度越______．
结论：在磁场和通电导线的长度不变时，电流越大，导线
所受磁场力就越______．
B．保持磁场和导线的电流不变，改变磁场中通电导线的
长度．
现象：在磁场中的导线越长，导线摆动的角度越______．
结论：在磁场和导线的电流不变时，在磁场中的导线越长，
导线所受磁场力就越______．
④精确的实验表明：通电导线与磁场方向垂直时，它受力
的大小既与导线的长度 L 成_________，又与导线中的电流 I 成
_________ ，即与 I 和 L 的乘积成_________ ，用公式表示为
__________________．
正比
正比
正比
F＝BIL
1．磁感应强度
(1)物理意义：磁感应强度是用来描述磁场的强弱和方向的
物理量．
(2)方向：磁感应强度是矢量，小磁针静止时 N 极所指的方
向规定为该点的磁感应强度的方向，简称磁场的方向．
(3)定义：在磁场中垂直于磁场方向的通电导线受到的磁场
力 F 跟电流 I 和导线长度 L 的乘积 IL 的比值，叫做该处的磁感
应强度．
(5)单位：特斯拉，简称特，符号是 T,1 T＝1
N
A·m
.
2．磁感应强度的理解
(1)磁感应强度是反映磁场性质的物理量，由磁场自身决
定，与 I、L、F 无关．
(2)因为通电导线取不同方向时，其受力大小不尽相同，在
定义磁感应强度时，式中 F 是直导线垂直磁场时受到的磁场力．
(3)磁感应强度的方向是该处磁场的方向，而不是 F 的方向．
【例 1】(双选)下列关于磁感应强度的方向的说法中，正确
的是(
)
A．某处磁感应强度的方向就是一小段通电导体放在该处
时所受磁场力的方向
B．某处小磁针 N 极所受磁场力的方向就是该处磁感应强
度的方向
C．垂直于磁场放置的通电导线的受力方向就是磁感应强
度的方向
D．磁场中某点的磁感应强度的方向就是该点的磁场方向
解析：磁场中某点磁感应强度的方向就是该点的磁场方向，
也就是小磁针 N 极受力的方向或小磁针静止时 N 极所指的方
向．磁场中某点磁感应强度的方向与放入电流的方向无关．电
流受力的方向不代表磁感应强度的方向．
答案：BD
【触类旁通】
1．有关磁感应强度的方向，下列说法正确的是(
)
A．B 的方向就是小磁针 N 极所指的方向
B．B 的方向与小磁针在任何情况下 N 极受力方向一致
C．B 的方向与小磁针在任何情况下 S 极受力方向一致
D．B 的方向就是通电导线的受力方向
B
【例 2】下列说法中正确的是(
)
A．磁场中某一点的磁感应强度可以这样测定：把一小段
通电导线放在该点时受到的安培力 F 跟该导线的长度 L 和通过
的电流 I 的乘积 IL 的比值表示该点的磁感应强度 B，即 B＝
F
IL
B．通电导线在某点不受磁场力的作用，则该点的磁感应
强度一定为零
及在磁场中的位置，与 F、I、L 以及有无导线无关
D．通电导线所受磁场力的方向就是磁场的方向
解析：根据磁感应强度的定义，通电导线应为“在磁场中
垂直于磁场方向的通电导线”，只有在这个方向上导线所受的
力才最大，故 A 错误；当通电导线与磁场方向平行时，不受磁
场力作用，所以 B 错误；在磁场源稳定的情况下，磁场内每一
点的磁感应强度是唯一确定的，与放入该点的检验电流无关，
C 正确；通电导线所受磁场力的方向不是磁场方向，故 D 错误．
答案：C
【例 3】在磁场中某处 P 放一长度为 20 cm，通电流 I＝0.5
A 的直导线，当导线与磁场垂直时，导线受到磁场的作用力 F
＝1.0 N，现将该导线从磁场中撤走，则 P 处的磁感应强度为多
大？
磁场中某点的磁感应强度由磁场本身和磁场中的位置决
定，与放入的通电导线无关，故 P 处的磁感应强度为 10 T.
【触类旁通】
2．在磁场中某一点，有一根长 1 cm 的通电导线，导线中
的电流为 5 A，这根导线与磁场方向垂直时，所受的磁场力为
5×10－2 N，求：
(1)该点的磁感应强度的大小；
(2)这根导线与磁场方向平行时，所受的磁场力
(2)若导线与磁场方向平行，不受磁场力作用．
解：(1)该点的磁感应强度的大小为
