11.5实验：练习使用多用电表同步练习（Word版含答案）

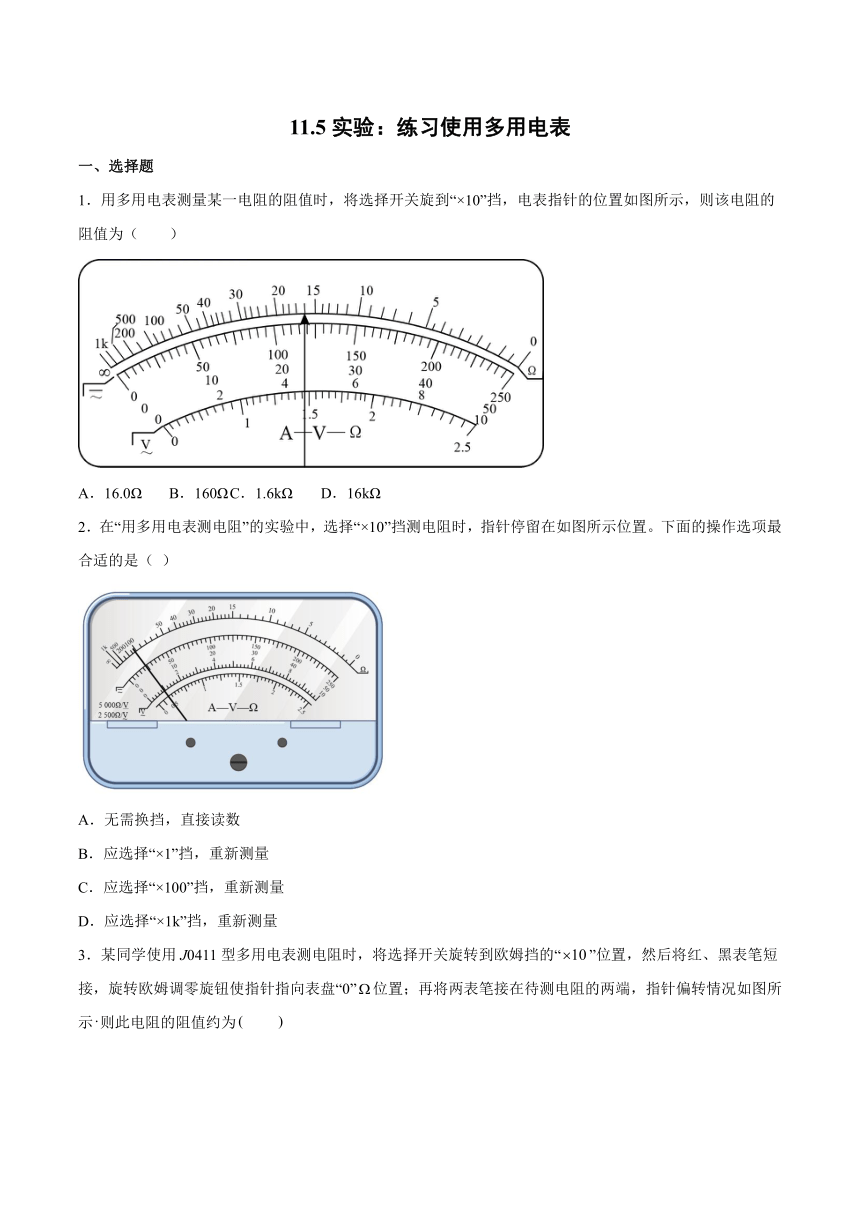

11.5实验：练习使用多用电表
一、选择题
1．用多用电表测量某一电阻的阻值时，将选择开关旋到“×10”挡，电表指针的位置如图所示，则该电阻的阻值为（　　）
A．16.0Ω B．160Ω C．1.6kΩ D．16kΩ
2．在“用多用电表测电阻”的实验中，选择“×10”挡测电阻时，指针停留在如图所示位置。下面的操作选项最合适的是（ ）
A．无需换挡，直接读数
B．应选择“×1”挡，重新测量
C．应选择“×100”挡，重新测量
D．应选择“×1k”挡，重新测量
3．某同学使用J0411型多用电表测电阻时，将选择开关旋转到欧姆挡的“”位置，然后将红、黑表笔短接，旋转欧姆调零旋钮使指针指向表盘“0”位置；再将两表笔接在待测电阻的两端，指针偏转情况如图所示则此电阻的阻值约为　　
A． B． C． D．
4．关于多用电表的使用，下列说法中正确的是（　　）
A．用电流档测电流或用电压挡测电压前，必须检查机械零点
B．用电阻档测电阻前，不需要检查机械零点
C．用电阻档测电阻时，若从一个倍率变换到另一个倍率，不需要重新检查欧姆零点
D．用电阻档测电阻时，被测电阻的阻值越大，指针向右转过的角度就越大
5．关于用多用电表测电阻的实验操作，以下说法正确的是（ ）
A．多用电表在使用前，应观察指针是否指电流表的零刻度，若有偏差，应用螺丝刀调节多用电表中间的定位螺丝，使多用电表指针指电流表零刻度
B．测电阻时，只需将待测电阻与电源断开，和别的元件可以不断开
C．测电阻时为了接触良好，应用两手分别将两表笔金属部分与待测电阻两端紧紧捏在一起
D．第一次测量之前要调零，之后就算换挡测量，也没有必要重新调零
6．如图，在“用多用表测电阻”的实验中，选用“×10”倍率的欧姆挡测量一电阻时，指针指在刻度20和30间的中央位置，该被测电阻的阻值R所在区间为（ ）
A．20Ω＜R＜25Ω B．25Ω≤R＜30Ω
C．200Ω＜R＜250Ω D．250Ω≤R＜300Ω
7．用多用电表测直流电压U和测电阻R时，若红表笔插入多用电表的正（+）插孔，黑表笔插入多用电表的负（-）插孔，则（ ）
A．测电压时电流从红表笔流入多用电表，测电阻时电流从红表笔流出多用电表
B．测电压时电流从红表笔流入多用电表，测电阻时电流从红表笔流入多用电表
C．测电压时电流从红表笔流出多用电表，测电阻时电流从黑表笔流出多用电表
D．测电压时电流从红表笔流出多用电表，测电阻时电流从红表笔流入多用电表
8．一个用满偏电流为3 mA的电流表改装成欧姆表，调零后用它测500 Ω的标准电阻时，指针恰好指在刻度盘的正中间，如用它测量一个未知电阻时，指针指在1 mA处，则被测电阻的阻值为（　　）
A．1 000 Ω B．5 000 Ω C．150 Ω D．2 000 Ω

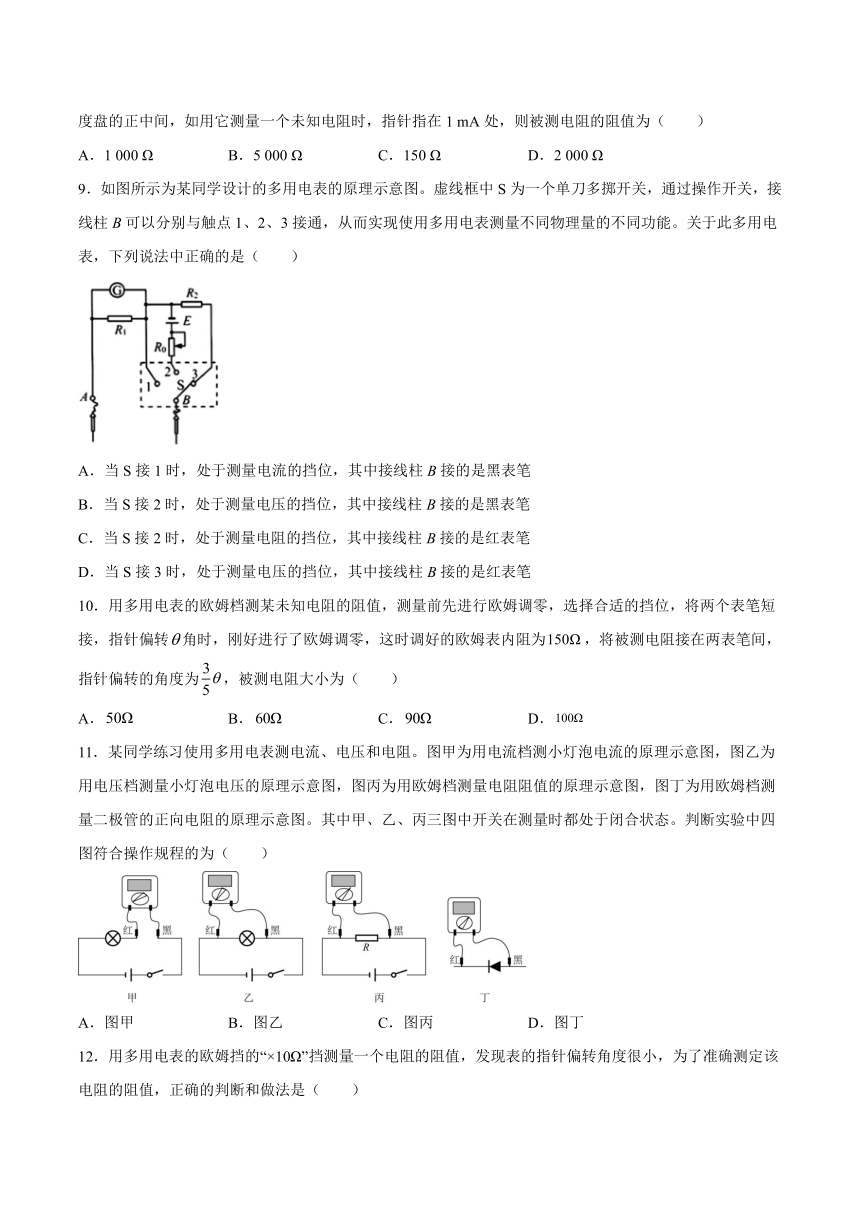

9．如图所示为某同学设计的多用电表的原理示意图。虚线框中S为一个单刀多掷开关，通过操作开关，接线柱B可以分别与触点1、2、3接通，从而实现使用多用电表测量不同物理量的不同功能。关于此多用电表，下列说法中正确的是（　　）
A．当S接1时，处于测量电流的挡位，其中接线柱B接的是黑表笔
B．当S接2时，处于测量电压的挡位，其中接线柱B接的是黑表笔
C．当S接2时，处于测量电阻的挡位，其中接线柱B接的是红表笔
D．当S接3时，处于测量电压的挡位，其中接线柱B接的是红表笔
10．用多用电表的欧姆档测某未知电阻的阻值，测量前先进行欧姆调零，选择合适的挡位，将两个表笔短接，指针偏转角时，刚好进行了欧姆调零，这时调好的欧姆表内阻为，将被测电阻接在两表笔间，指针偏转的角度为，被测电阻大小为（　　）
A． B． C． D．
11．某同学练习使用多用电表测电流、电压和电阻。图甲为用电流档测小灯泡电流的原理示意图，图乙为用电压档测量小灯泡电压的原理示意图，图丙为用欧姆档测量电阻阻值的原理示意图，图丁为用欧姆档测量二极管的正向电阻的原理示意图。其中甲、乙、丙三图中开关在测量时都处于闭合状态。判断实验中四图符合操作规程的为（　　）
A．图甲 B．图乙 C．图丙 D．图丁
12．用多用电表的欧姆挡的“×10Ω”挡测量一个电阻的阻值，发现表的指针偏转角度很小，为了准确测定该电阻的阻值，正确的判断和做法是（ ）
A．这个电阻的阻值肯定也是极小的
B．应把选择开关换到“×1Ω”挡，重新进行欧姆调零后再测量
C．应把选择开关换到“×100Ω”挡，重新进行欧姆调零后再测量
D．为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，使表笔与待测电阻接触良好

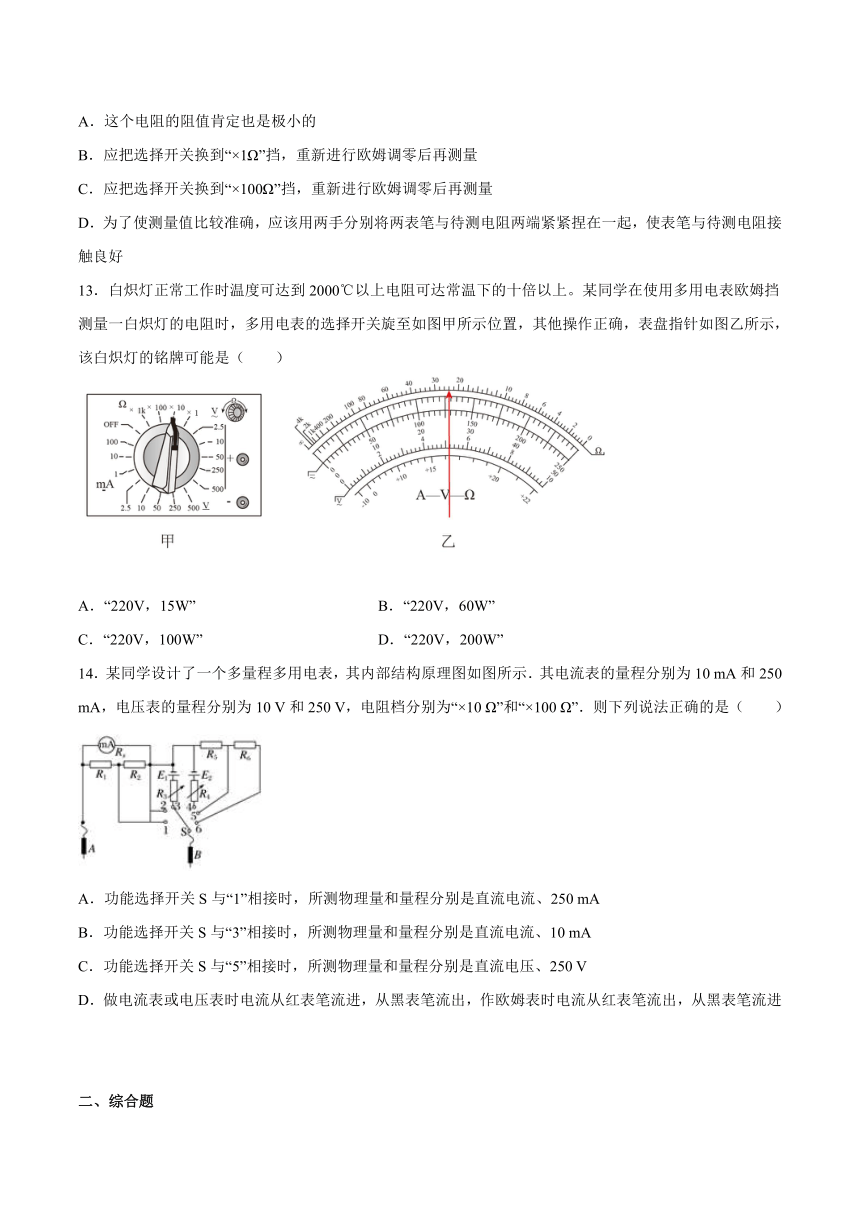

13．白炽灯正常工作时温度可达到2000℃以上电阻可达常温下的十倍以上。某同学在使用多用电表欧姆挡测量一白炽灯的电阻时，多用电表的选择开关旋至如图甲所示位置，其他操作正确，表盘指针如图乙所示，该白炽灯的铭牌可能是（　　）
A．“220V，15W” B．“220V，60W”
C．“220V，100W” D．“220V，200W”
14．某同学设计了一个多量程多用电表，其内部结构原理图如图所示．其电流表的量程分别为10 mA和250 mA，电压表的量程分别为10 V和250 V，电阻档分别为“×10 Ω”和“×100 Ω”．则下列说法正确的是（　　）
A．功能选择开关S与“1”相接时，所测物理量和量程分别是直流电流、250 mA
B．功能选择开关S与“3”相接时，所测物理量和量程分别是直流电流、10 mA
C．功能选择开关S与“5”相接时，所测物理量和量程分别是直流电压、250 V
D．做电流表或电压表时电流从红表笔流进，从黑表笔流出，作欧姆表时电流从红表笔流出，从黑表笔流进
二、综合题

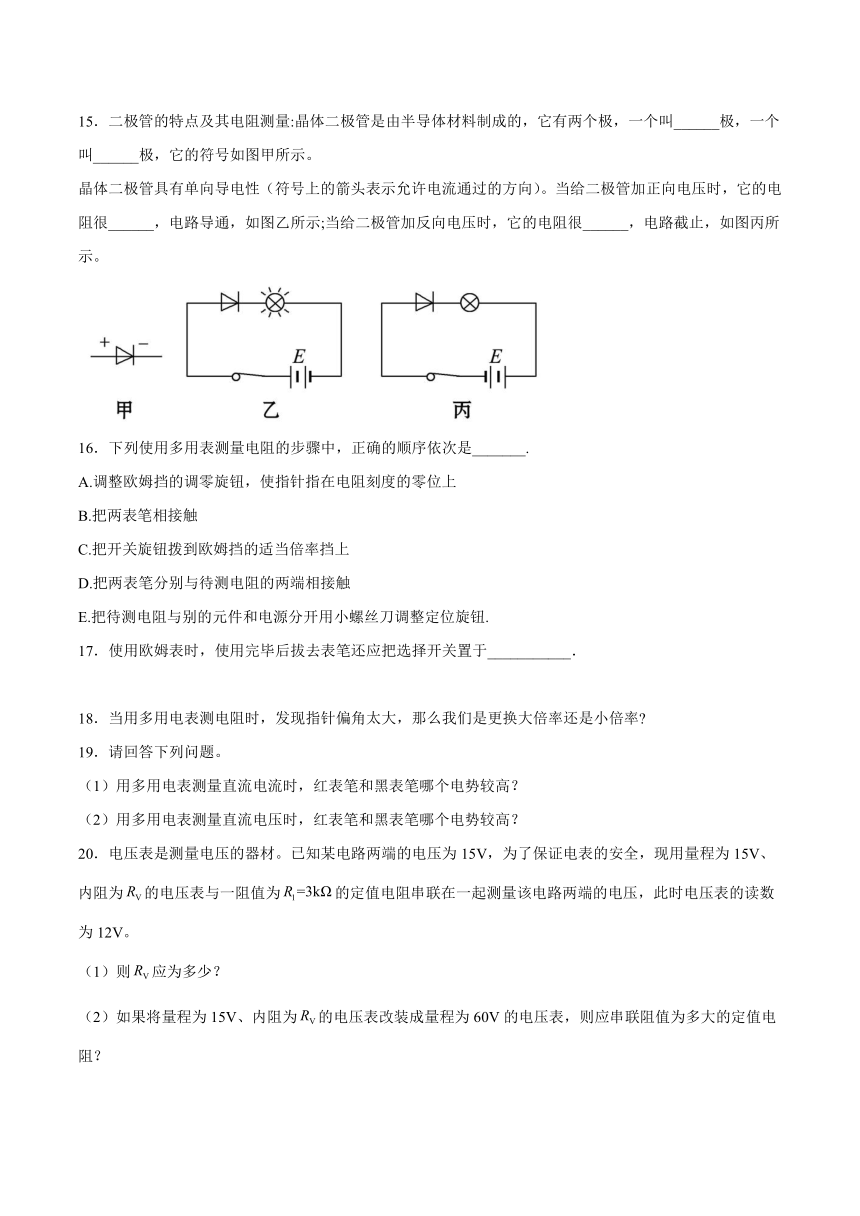

15．二极管的特点及其电阻测量:晶体二极管是由半导体材料制成的，它有两个极，一个叫______极，一个叫______极，它的符号如图甲所示。
晶体二极管具有单向导电性（符号上的箭头表示允许电流通过的方向）。当给二极管加正向电压时，它的电阻很______，电路导通，如图乙所示;当给二极管加反向电压时，它的电阻很______，电路截止，如图丙所示。
16．下列使用多用表测量电阻的步骤中，正确的顺序依次是_______.
A.调整欧姆挡的调零旋钮，使指针指在电阻刻度的零位上
B.把两表笔相接触
C.把开关旋钮拨到欧姆挡的适当倍率挡上
D.把两表笔分别与待测电阻的两端相接触
E.把待测电阻与别的元件和电源分开用小螺丝刀调整定位旋钮.
17．使用欧姆表时，使用完毕后拔去表笔还应把选择开关置于___________．
18．当用多用电表测电阻时，发现指针偏角太大，那么我们是更换大倍率还是小倍率
19．请回答下列问题。
（1）用多用电表测量直流电流时，红表笔和黑表笔哪个电势较高？
（2）用多用电表测量直流电压时，红表笔和黑表笔哪个电势较高？
20．电压表是测量电压的器材。已知某电路两端的电压为15V，为了保证电表的安全，现用量程为15V、内阻为的电压表与一阻值为的定值电阻串联在一起测量该电路两端的电压，此时电压表的读数为12V。
（1）则应为多少？
（2）如果将量程为15V、内阻为的电压表改装成量程为60V的电压表，则应串联阻值为多大的定值电阻？
参考答案
1．B
【详解】
选择开关旋到“×10”挡，则读数为16×10Ω=160Ω。
故选B。
2．C
【详解】
[1]由图可知，第一次测量时指针偏转较小，故说明所选倍率过小，故应选择大倍率，选择“×100”挡，重新测量，换挡位后应注意进行欧姆调零，故C正确．
3．B
【详解】
由图示欧姆表可知，欧姆表示数为：，故B正确，ACD错误。
4．A
【详解】
A．用电流档测电流或用电压挡测电压前，必须检查机械零点，选项A正确；
B．用电阻档测电阻前，也需要检查机械零点，选项B错误；
C．用电阻档测电阻时，若从一个倍率变换到另一个倍率，需要重新欧姆调零，选项C错误；
D．用电阻档测电阻时，被测电阻的阻值越大，指针向右转过的角度就越小，选项D错误。
故选A。
5．A
【详解】
A.多用电表在使用前要进行机械调零，应观察指针是否指电流表的零刻度，若有偏差，应用螺丝刀调节多用电表中间的定位螺丝，使多用电表指针指电流表零刻度，故A正确；
B.为准确测量电阻，测电阻时，需将待测电阻与电源及其他元件都断开，故B错误；
C.人体是导体，测电阻时，不应用两手接触两表笔金属部分，故C错误；
D.用欧姆挡测电阻，换挡后要重新进行欧姆调零，故D错误.
6．C
【详解】
欧姆挡刻度不均匀，示数越大的部分刻度越密集，所以图中示数在20～25之间，在考虑倍率，则R的值为200Ω＜R＜250Ω，故选C．
7．B
【详解】
用多用表测量电阻时，流经多用表的电流由内电路提供，红表笔与内部电源的负极相连；用多用电表测电压时，电流由外部电源提供，总之无论是测电压U还是测电阻R，电流都是从红表笔流入多用电表，从黑表笔流出多用电流表；故B正确．
8．A
【详解】
中值电阻为
R中=500Ω
则其内电源的电动势为
E=IgR中=500×3×10-3=1.5V
所测电阻的阻值为
故A正确，BCD错误。
故选A。
9．A
【详解】
BC．多用电表保证“红进黑出” 当S接2时，电表内部有电源，处于测量电阻的挡位，其中接线柱B接的是黑表笔，BC错误；
A．当S接1时，表头与R1并联，多用电表处于测量电流的挡位，其中接线柱B接的是黑表笔，A正确；
D．当S接3时，表头与R1并联后再与R2串联，处于测量电压的挡位，其中接线柱B接的是黑表笔，D错误。
故选A。
10．D
【详解】
由题意知
被测电阻接在两表笔间时，有
则被测电阻的阻值为
ABC错误，D正确。
故选D。
11．D
【详解】
A．图甲为用电流档测小灯泡电流的原理示意图，红表笔应接电势高处，故A错误；
B．图乙为用电压档测量小灯泡电压的原理示意图，红表笔应接电势高处，则红表笔与黑表笔位置错误，故B错误；
C．图丙为用欧姆档测量电阻阻值的原理示意图，必须将所测电阻移出电路，单独测量即可，故C错误；
D．图丁为用欧姆档测量二极管的正向电阻的原理示意图，根据红进黑出可知，电流从红表笔流进，因此即可测量正向电阻，故D正确。
故选D。
12．C
【详解】
A．用多用电表测发现表的指针偏转角度极小，指示位置电阻较大，说明待测电阻的阻值较大，所以A错误；
BC．待测电阻的阻值较大，应换高挡，所以应把选择开关换到“×100Ω”挡，重新进行欧姆调零后再测量，B错误、C正确；
D．测量电阻时，两手不应与两表笔接触，否则会导致测量出的电阻比真实值偏小，D错误。
故选C。
13．A
【详解】
用多用电表测电阻时，需要把待测电阻与外电路断开，故结合图甲及图乙，可知该电阻常温下阻值为
依题意，则该电阻正常工作时的电阻阻值最小约为
该电阻正常工作时消耗的电功率最大约为
选项A铭牌比较接近，故选A。
14．A
【详解】
A．由图可知，选择开关接“1”时，表头与电阻R1并联，且并联电阻较小，因此选择开关接“1”时测电流，由于并联电阻小，电流表量程大，量程是250 mA，故A正确；
B．功能选择开关S与“3”相接时，是用来测电阻的，故B错误；
C．选择开关接“5”时，表头与电阻R5串联，串联电阻较小，此时多用电表测电压，量程较小，量程是10 V，故C错误；
D．做电流表或电压表时电流从红表笔流进，从黑表笔流出，作欧姆表时电流从红表笔流进，从黑表笔流出，选项D错误．
15．正 负 小 大
【详解】
[1][2]二极管的特点及其电阻测量:晶体二极管是由半导体材料制成的，它有两个极，一个叫正极，一个叫负极；如图甲所示。
[3][4]晶体二极管具有单向导电性（符号上的箭头表示允许电流通过的方向）。当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示。
16．ECBAD
【详解】
[1]根据欧姆表使用规范可知，在测量时，应先将待测电阻与别的元件和电源分开，然后选择适当倍率，把开关旋钮拨到欧姆挡的适当倍率挡上，把两表笔相接触，进行欧姆调零，调整欧姆挡的调零旋钮，使指针指在电阻刻度的零位上，进行测量，把两表笔分别与待测电阻的两端相接触，故顺序为ECBAD。
17．交流电压最大量程
【详解】
[1]为了防止内部电源短路，多用电表使用完毕后拔去表笔还应把选择开关置于交流电压最大量程。
18．指针偏角太大说明电阻示数太小，应换小倍率
【详解】
指针偏角太大说明电阻示数太小，应换小倍率。
19．(1)红表笔；(2)红表笔
【详解】
不管多用电表是测电流还是测电压，电流都是从红表笔流入多用表，从黑表笔流出多用表。所以都是红表笔电势高。
20．（1）；（2）
【详解】
（1）当电压表串联一个阻值为的定值电阻测量该电路两端的电压时，电压表的读数为，由串联电路的特点可知，定值电阻分得的电压为
电压表与定值电阻串联，通过它们的电流相等
整理得
代入数据得
（2）如果将满偏电压为的电压表改装成量程为60V的电压表，则串联的电阻分得的电压为，由串联电路的特点得
整理得串联的电阻的阻值为
代入数据得
