12.3实验：电池电动势和内阻的测量同步练习（Word版含答案）

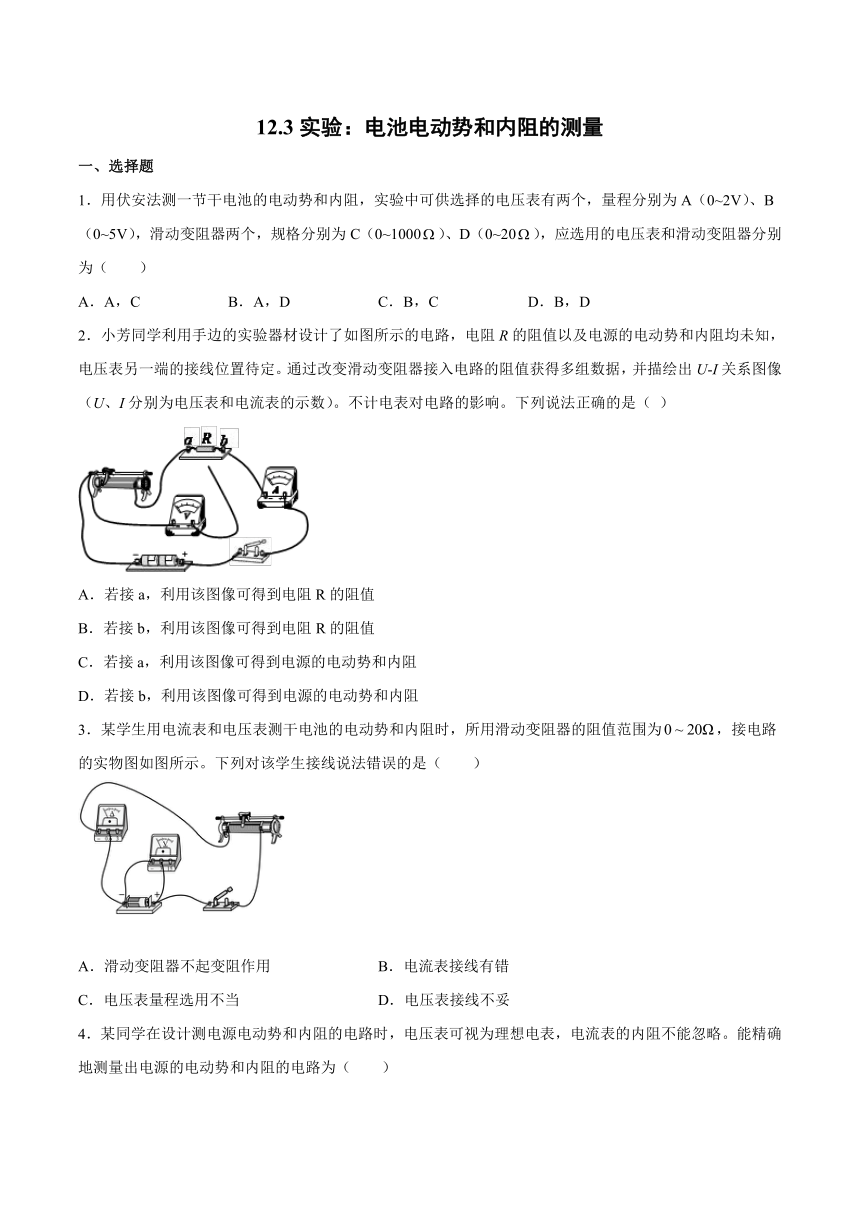

12.3实验：电池电动势和内阻的测量
一、选择题
1．用伏安法测一节干电池的电动势和内阻，实验中可供选择的电压表有两个，量程分别为A（0~2V）、B（0~5V），滑动变阻器两个，规格分别为C（0~1000）、D（0~20），应选用的电压表和滑动变阻器分别为（　　）
A．A，C B．A，D C．B，C D．B，D
2．小芳同学利用手边的实验器材设计了如图所示的电路，电阻R的阻值以及电源的电动势和内阻均未知，电压表另一端的接线位置待定。通过改变滑动变阻器接入电路的阻值获得多组数据，并描绘出U-I关系图像（U、I分别为电压表和电流表的示数）。不计电表对电路的影响。下列说法正确的是（ ）
A．若接a，利用该图像可得到电阻R的阻值
B．若接b，利用该图像可得到电阻R的阻值
C．若接a，利用该图像可得到电源的电动势和内阻
D．若接b，利用该图像可得到电源的电动势和内阻
3．某学生用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值范围为，接电路的实物图如图所示。下列对该学生接线说法错误的是（　　）
A．滑动变阻器不起变阻作用 B．电流表接线有错
C．电压表量程选用不当 D．电压表接线不妥

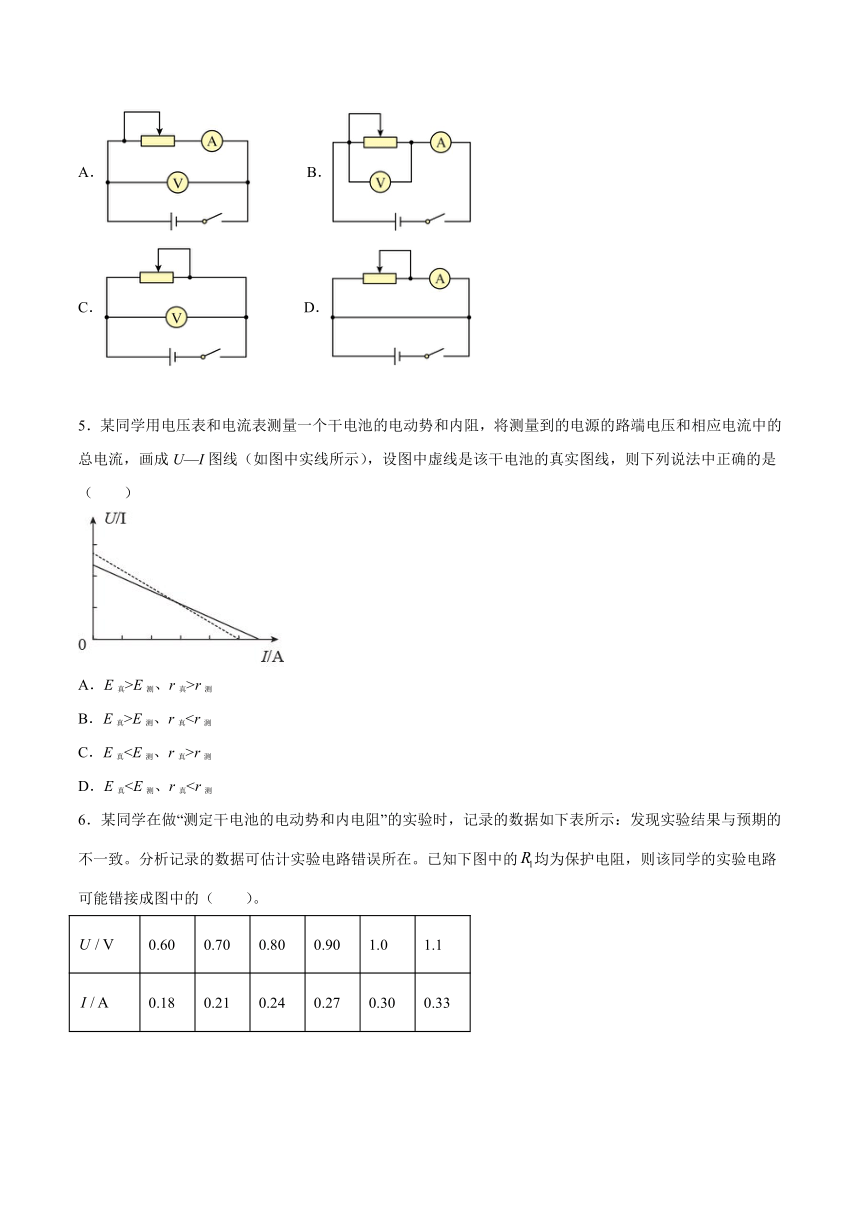

4．某同学在设计测电源电动势和内阻的电路时，电压表可视为理想电表，电流表的内阻不能忽略。能精确地测量出电源的电动势和内阻的电路为（　　）
A． B．
C． D．
5．某同学用电压表和电流表测量一个干电池的电动势和内阻，将测量到的电源的路端电压和相应电流中的总电流，画成U—I图线（如图中实线所示），设图中虚线是该干电池的真实图线，则下列说法中正确的是（　　）
A．E真>E测、r真>r测
B．E真>E测、r真C．E真r测

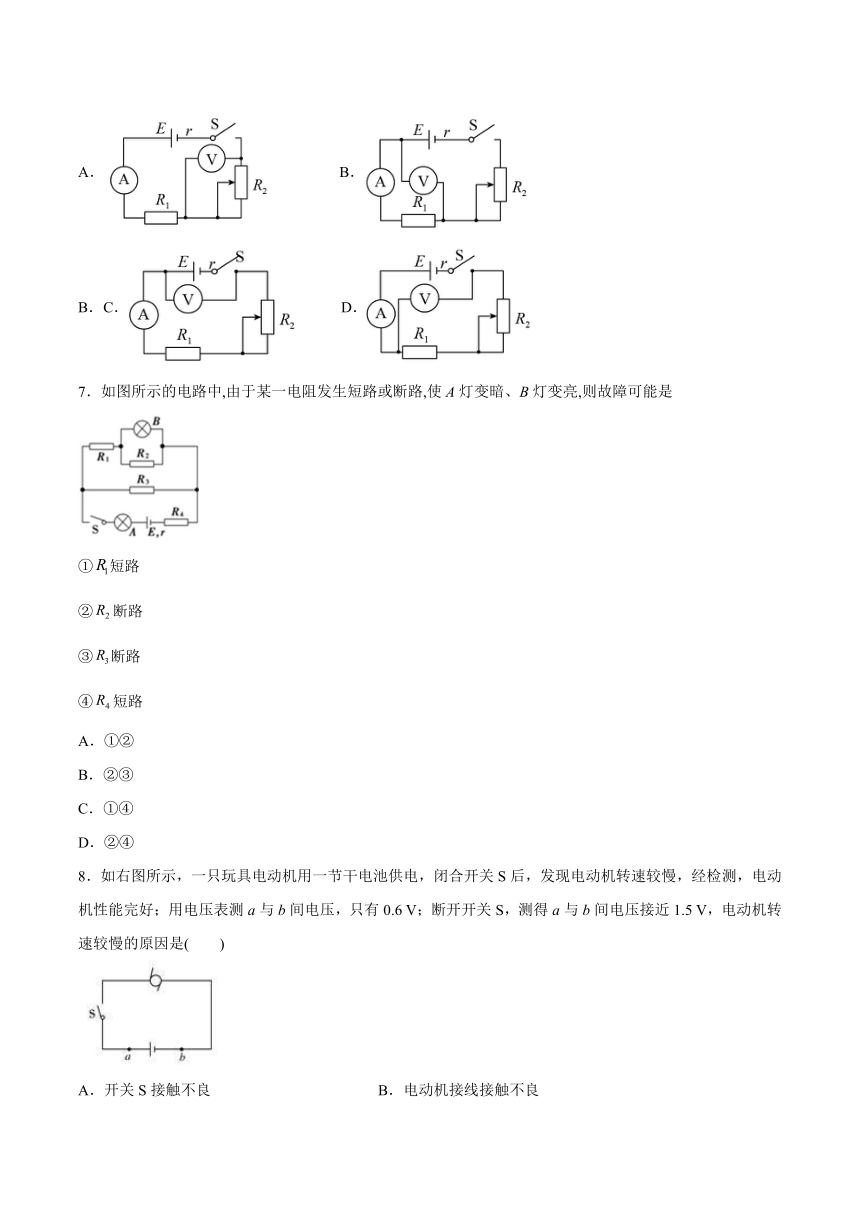

D．E真6．某同学在做“测定干电池的电动势和内电阻”的实验时，记录的数据如下表所示：发现实验结果与预期的不一致。分析记录的数据可估计实验电路错误所在。已知下图中的均为保护电阻，则该同学的实验电路可能错接成图中的（　　）。
0.60 0.70 0.80 0.90 1.0 1.1
0.18 0.21 0.24 0.27 0.30 0.33
B．
C． D．
7．如图所示的电路中,由于某一电阻发生短路或断路,使A灯变暗、B灯变亮,则故障可能是
①短路
②断路
③断路
④短路
A．①②
B．②③
C．①④
D．②④
8．如右图所示，一只玩具电动机用一节干电池供电，闭合开关S后，发现电动机转速较慢，经检测，电动机性能完好；用电压表测a与b间电压，只有0.6 V；断开开关S，测得a与b间电压接近1.5 V，电动机转速较慢的原因是(　　)
A．开关S接触不良 B．电动机接线接触不良
C．电动机两端接线短路 D．电池过旧，内阻过大

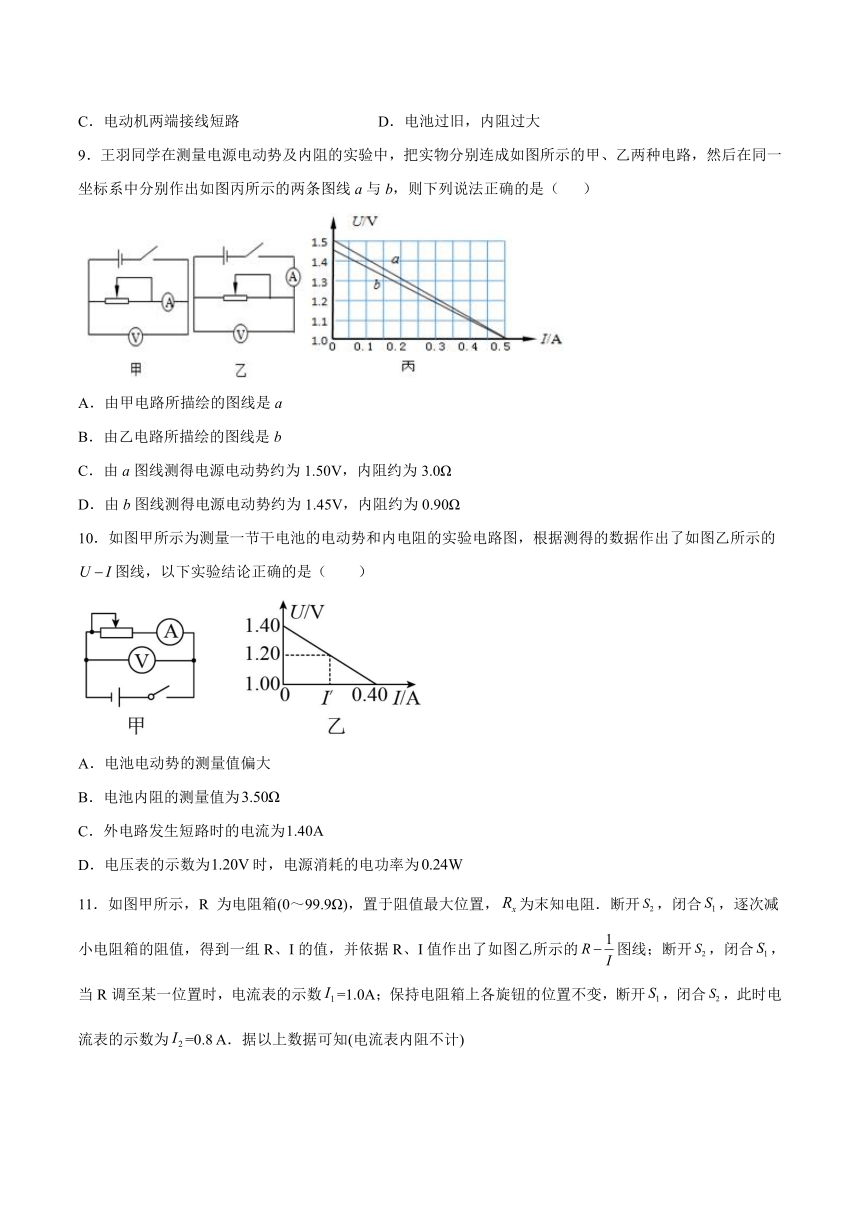

9．王羽同学在测量电源电动势及内阻的实验中，把实物分别连成如图所示的甲、乙两种电路，然后在同一坐标系中分别作出如图丙所示的两条图线a与b，则下列说法正确的是（ ）
A．由甲电路所描绘的图线是a
B．由乙电路所描绘的图线是b
C．由a图线测得电源电动势约为1.50V，内阻约为3.0Ω
D．由b图线测得电源电动势约为1.45V，内阻约为0.90Ω
10．如图甲所示为测量一节干电池的电动势和内电阻的实验电路图，根据测得的数据作出了如图乙所示的图线，以下实验结论正确的是（　　）
A．电池电动势的测量值偏大
B．电池内阻的测量值为
C．外电路发生短路时的电流为
D．电压表的示数为时，电源消耗的电功率为

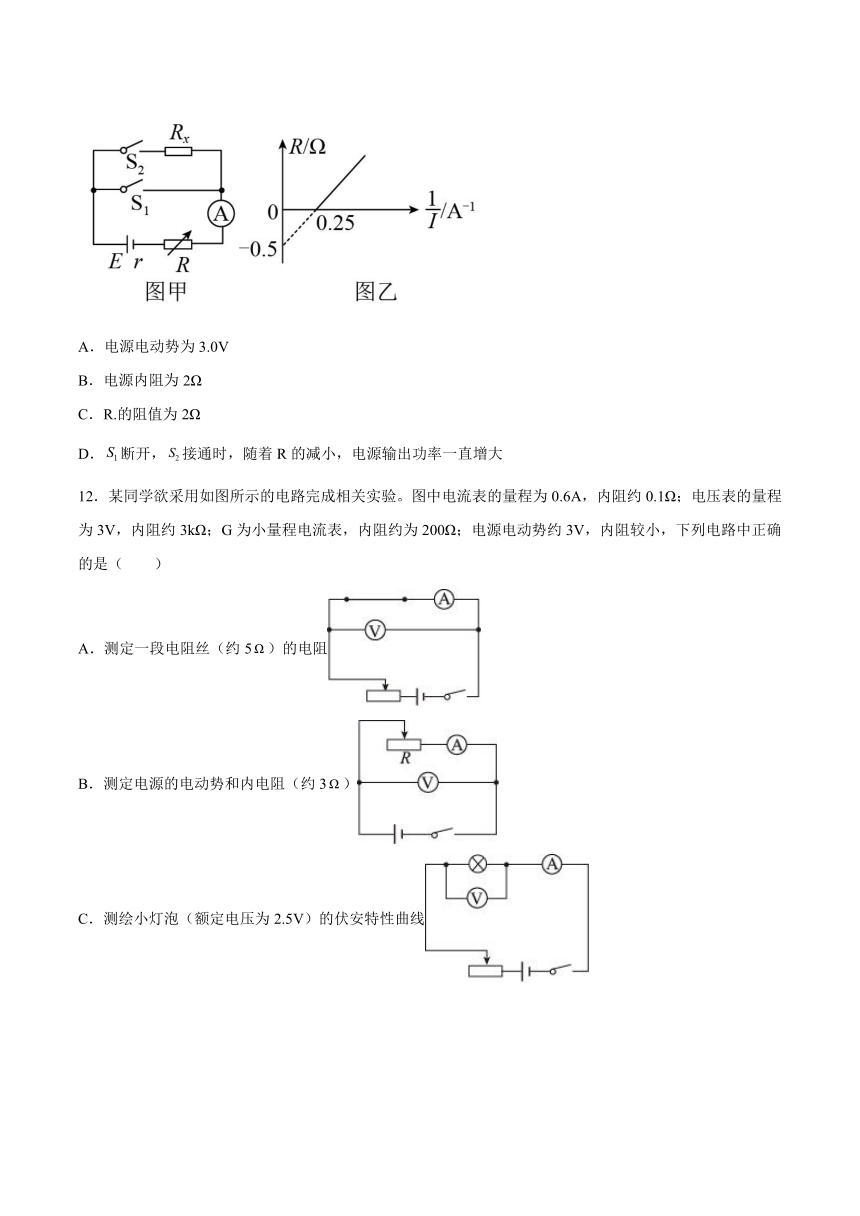

11．如图甲所示，R 为电阻箱(0～99.9Ω)，置于阻值最大位置，为末知电阻．断开，闭合，逐次减小电阻箱的阻值，得到一组R、I的值，并依据R、I值作出了如图乙所示的图线；断开，闭合，当R调至某一位置时，电流表的示数=1.0A；保持电阻箱上各旋钮的位置不变，断开，闭合，此时电流表的示数为=0.8 A．据以上数据可知(电流表内阻不计)
A．电源电动势为3.0V
B．电源内阻为2Ω
C．R.的阻值为2Ω
D．断开，接通时，随着R的减小，电源输出功率一直增大
12．某同学欲采用如图所示的电路完成相关实验。图中电流表的量程为0.6A，内阻约0.1Ω；电压表的量程为3V，内阻约3kΩ；G为小量程电流表，内阻约为200Ω；电源电动势约3V，内阻较小，下列电路中正确的是（　　）
A．测定一段电阻丝（约5）的电阻
B．测定电源的电动势和内电阻（约3）
C．测绘小灯泡（额定电压为2.5V）的伏安特性曲线
D．测定电流表G的内阻
13．用如图甲所示的电路来测量电池电动势E和内电阻r，根据测得的数据作出如图乙所示的图线，由图可知（　　）
A．电池电动势的测量值为1.40V
B．电池内阻的测量值为3.5Ω
C．外电路发生短路时的电流为0.4A
D．电压表的示数为1.20V时，电阻R的阻值为0.20Ω
二、综合题
14．用电流表和电压表测量干电池的电动势和内阻时，所采用的电路如图甲所示．不断改变电阻R的大小，测出多组电压U和电流I的值，作出U-I图线如图乙所示，由图乙中的图线可得出电源的电动势E=_________V，内阻r=_______Ω，如果考虑电表的电阻对测量的影响，与真实值相比，测量值E要比真实值______．
15．用如图电路测量干电池的电动势和内电阻。调节电阻箱，得到若干组电阻值R及对应的电流值I。以变量为横轴、变量R为纵轴建立直角坐标系，利用测得的数据画出图像，则该图像的____表示了干电池的电动势，该图像的______表示了干电池的内电阻。
16．用如图所示电路测量电源的电动势和内阻．实验器材：待测电源（电动势约3V，内阻约2Ω），保护电阻R1（阻值10Ω）和R2（阻值5Ω），滑动变阻器R，电流表A，电压表V，开关S，导线若干．
实验主要步骤：
（ⅰ）将滑动变阻器接入电路的阻值调到最大，闭合开关；
（ⅱ）逐渐减小滑动变阻器接入电路的阻值，记下电压表的示数U和相应电流表的示数I；
（ⅲ）以U为纵坐标，I为横坐标，作U—I图线（U、I都用国际单位）；
（ⅳ）求出U—I图线斜率的绝对值k和在横轴上的截距a．
回答下列问题：
（1）电压表最好选用______；电流表最好选用______．
A．电压表（0-3V，内阻约15kΩ） B．电压表（0-3V，内阻约3kΩ）
C．电流表（0-200mA，内阻约2Ω） D．电流表（0-30mA，内阻约2Ω）
（2）滑动变阻器的滑片从左向右滑动，发现电压表示数增大，两导线与滑动变阻器接线柱连接情况是______．
A．两导线接在滑动变阻器电阻丝两端的接线柱
B．两导线接在滑动变阻器金属杆两端的接线柱
C．一条导线接在滑动变阻器金属杆左端接线柱，另一条导线接在电阻丝左端接线柱
D．一条导线接在滑动变阻器金属杆右端接线柱，另一条导线接在电阻丝右端接线柱
（3）选用k、a、R1、R2表示待测电源的电动势E和内阻r的表达式E=______，r=______，代入数值可得E和r的测量值．
17．图（a）所示电路中，定值电阻，R为电阻箱，为单刀双掷开关．闭合，将切换到“a”，调节电阻箱，读出其阻值为，记录电压传感器测得的数据为，然后保持电阻箱阻值不变，将切换到“b”，记录电压传感器示数为．
（1）试写出电阻的表达式．
（2）若求得电阻，将切换到“a”，多次调节电阻箱，读出多组电阻箱阻值R和记录对应的电压传感器数据U，对测得的数据进行处理，绘出如图（b）所示的图线．求电源电动势E和内阻r．
18．在如图所示的电路中，、均为定值电阻，且，阻值未知，是一滑动变阻器，当其滑片从左端滑至右端时，测得电源的路端电压随电流的变化图线如图所示，其中A、B两点是滑片在变阻器的两个不同端点得到的．
求：电源的电动势和内阻；
定值电阻的阻值；
滑动变阻器的最大阻值．
19．某实验小组用电阻箱和电压表（内阻可视为无穷大）按图的电路测定一个水果电池的电动势和内阻。闭合开关后，调节电阻箱得到各组实验数据如下表。
数据序号 1 2 3 4 5 6
电阻箱的电阻 0.1 0.2 0.4 0.8 1.6 4.0
电压 0.09 0.16 0.27 0.40 0.60 0.67
电流
(1)由电阻箱的电阻和电阻箱两端的电压，计算通过电阻箱的电流，把每组电流的数据填在表中的空格处。
(2)根据表中电压和电流的数据，在图中描点，作出图像。
(3)根据图像，计算水果电池的电动势和内阻。
参考答案
1．B
【详解】
干电池的电动势约为1.5V，因此电压表应选用的量程为0~2V，干电池内阻约为几欧，为了调节方便并减小误差，滑动变阻器应选用最大阻值为20的，B正确。
故选B。
2．D
【详解】
A．若接a，电压表并联在变阻器的两端，则可得到变阻器的阻值，不可能得到电阻R的阻值，A错误；
C．利用图像可得到电动势与电阻R和电源内阻的和，C错误；
B．若接b，电压表并联在变阻器和电阻R两端，故得到是变阻器和电阻R的阻值，或者利用图像可得到源和内阻，B错误；
D．利用该图像还可得到电源的电动势，D正确。
故选D。
3．C
【详解】
A．变阻器要起到变阻作用接入电路的两根导线一条接在上面的金属杆一端，另一条接在下面的接线柱上，所以图中滑动变阻器不起变阻作用，故A正确；
B．电表接入电路，选好量程后，还应注意正、负接线柱，图中电流表接法不对，故B正确；
C．一节干电池的电压不超过3V，所以电压表量程选用得当，故C错误；
D．在实验中电压表不应并联在电源两端，因为电键断开后，电压表仍有读数，故D正确。本题选择不正确的。
故选C。
4．A
【详解】
因为电压表可视为理想电表，电流表的内阻不能忽略。则A图可以精确地测量出电源的电动势和内阻；B图中测得的电源内阻包含了电流表的内阻，即内阻测量值偏大；C图无电流表，只有滑动变阻器和电压表，无法测量电动势和内阻；D图中导线把电源短路了，也无法进行测量。
故选A。
5．A
【详解】
根据
U=E-Ir
可知U-I图像在U轴上的截距等于电动势E，直线的斜率等于内阻r，由图像可知
E真>E测
r真>r测
故选A。
6．B
【详解】
根据图表可知电压表示数与电流表示数同时增大，对B图，定值电阻有
可能同时测量定值电阻两端的电压和电流，对A图，
CD图
故电压随电流增大而减小。
故选B。
7．B
【详解】
①若短路,外电路总电阻减小,电流变大,A灯变亮,与题不符,故①错误；
②若断路,B灯泡分得的电压变大,变亮；外电阻总电阻变大,电流减小,A灯变暗,故②正确；
③断路,B灯泡分得的电压变大,变亮；外电阻总电阻变大,电流减小,A灯变暗,故③正确；
④短路,外电路总电阻减小,电流变大,A灯变亮,与题不符,故④错误；
A. ①②与分析不符，故A错误。
B. ②③与分析相符，故B正确。
C. ①④与分析不符，故C错误。
D. ②④与分析不符，故D错误。
8．D
【详解】
ABCD．电动机转动较慢，说明整个闭合回路是通路，有电流通过，前后测得的两次电压，说明电源内阻较大，电动机两端电压较小，不能正常工作，故D正确。
9．D
【详解】
AB．甲图的电压表测量电源的路端电压，则其U—I图象的斜率绝对值表示电源内阻和电压表内阻并联之后的阻值，而乙图中U—I图象的斜率绝对值表示电源内阻与电流表内阻之和，所以乙图对应的图象斜率绝对值大些，故由甲电路所描绘的图线是b，由乙电路所描绘的图线是a，AB错误；
CD．电源的U—I图象与纵轴的交点坐标值是电源的电动势，图象斜率的绝对值是电源的内阻，则由a图线测得电源电动势约为1.50V，内阻约为
r = Ω = 1Ω
由b图线测得电源电动势约为1.45V，内阻约为
r = Ω = 0.9Ω
C错误，D正确。
故选D。
10．C
【详解】
A．由于电压表的分流作用，电流表所测电流小于流过电源的电流，由
可知，电源电动势测量值小于真实值，故A错误；
B．根据电源图像可知，电源电动势
电源内阻
故B错误；
C．外电路发生短路时的电流为
故C正确；
D．由图像可知，当
此时电源消耗的电功率为
故D错误。
故选C。
11．D
【详解】
AB.根据，解得，图线的斜率与电源的电动势相等，故，纵轴截距表示内阻，所以内阻，故AB错误．
C. 断开，闭合，当R调至某一位置时，电流表的示数=1.0A；有，代入数据解得：，断开，闭合，此时电流表的示数为=0.8 A,则有：，解得，故C错误．
D.由于与电源内阻相等，又知当外电阻等于电源内阻时，电源的输出功率最大，当外电阻大于内阻时，随着外电阻的减小，电源输出功率增大，断开，接通时，随着R的减小，电源输出功率一直增大，故D正确．
12．B
【详解】
A．伏安法测小电阻时，电流表应外接，测量值才接近真实值，A错误；
B．测定电源电动势和内阻时，电压表测量的是电源两端的电压，因为电源内阻比较小，所以电流表测量误差较小，B正确；
C．测绘小灯泡的伏安特性曲线时，需从电压为零开始，所以要用分压接法，C错误；
D．G为小量程电流表，允许流过的电流有限，不能从量程为0.6A的电流表上读取，D错误。
故选B。
13．A
【详解】
A．由图示图像可知电源U-I图像与纵轴交点坐标值为1.40，则电源的电动势1.40V，故A正确；
B．电源内阻
故B错误；
C．由图示图像可知，路端电压为1.00V时，电路电流为0.4A，故C错误；
D．根据欧姆定律
故D错误。
故选A。
14．1.50 2.0 偏小
【详解】
[1]在电源的U-I图线中，图象与纵轴的交点表示电源电动势，即
E=1.5V
[2]与横轴的交点表示短路电流，得
[3]因为所测电流小于实际通过电源的电流，故测量值E要比真实值偏小．
15．斜率 截距
【详解】
[1][2]闭合电路欧姆定律，有
公式变形，得到
以变量为横轴、以变量R为纵轴建立直角坐标系，利用测得的数据画出图象，该图象的斜率表示了干电池的电动势 则该图像纵坐标的截距表示了干电池的内电阻。
16．（1）A、 C （2）C （3）ka k-R2
【详解】
（1）电压表并联在电路中，故电压表内阻越大，分流越小，误差也就越小，因此应选内阻较大的A电压表；
当滑动变阻器接入电阻最小时，通过电流表电流最大，此时通过电流表电流大小约为；因此，电流表选择C；
（2）分析电路可知，滑片右移电压表示数变大，则说明滑动变阻器接入电路部分阻值增大，而A项中两导线均接在金属柱的两端上，接入电阻为零；而B项中两导线接在电阻丝两端，接入电阻最大并保持不变；C项中一导线接在金属杆左端，而另一导线接在电阻丝左端，则可以保证滑片右移时阻值增大；而D项中导线分别接右边上下接线柱，滑片右移时，接入电阻减小；故D错误；故选C；
（3）由闭合电路欧姆定律可知：U=E-I（r+R2），对比伏安特性曲线可知，图象的斜率为k=r+R2； 则内阻r=k-R2； 令U=0，则有：； 由题意可知，图象与横轴截距为a，则有：；解得：E=ka .
17．(1) (2) 2V 0.5Ω
【详解】
（1）根据闭合电路欧姆定律
，
联立方程求得
（2）利用图线的截距求
，
令，即得
将，，代入上式得
（通过图线斜率求解r同样可以）
18．（1）20V , 20Ω （2）5Ω （3）300Ω
【详解】
（1）由图像可知，电源电动势E=20V，内阻
（2）当P滑到R3右端时，电路参数对应图乙中的B点，即U2=4V、I2=0.8A
得
（2）当P滑到R3左端时，电路参数对应图乙中的A点，即U外=16V、I总=0.2A
得
因为R外=+R2，所以滑动变阻器的最大阻值为R3=300Ω
19．(1) 0.90，0.80，0.68，0.50，0.38，0.17 ；(2)如图所示(3) 。
【详解】
由公式
得
计算出表格内数据分别为
0.90，0.80，0.68，0.50，0.38，0.17；填入表格
数据序号 1 2 3 4 5 6
电阻箱的电阻 0.1 0.2 0.4 0.8 1.6 4.0
电压 0.09 0.16 0.27 0.40 0.60 0.67
电流 0.90 0.80 0.68 0.50 0.38 0.17
(2) 图像如图所示
(3)由公式
得
所以直线斜率k=r，由图可知电源电动势E=0.85V，电源内阻
所以r=8.5×102Ω，E=0.85V。
