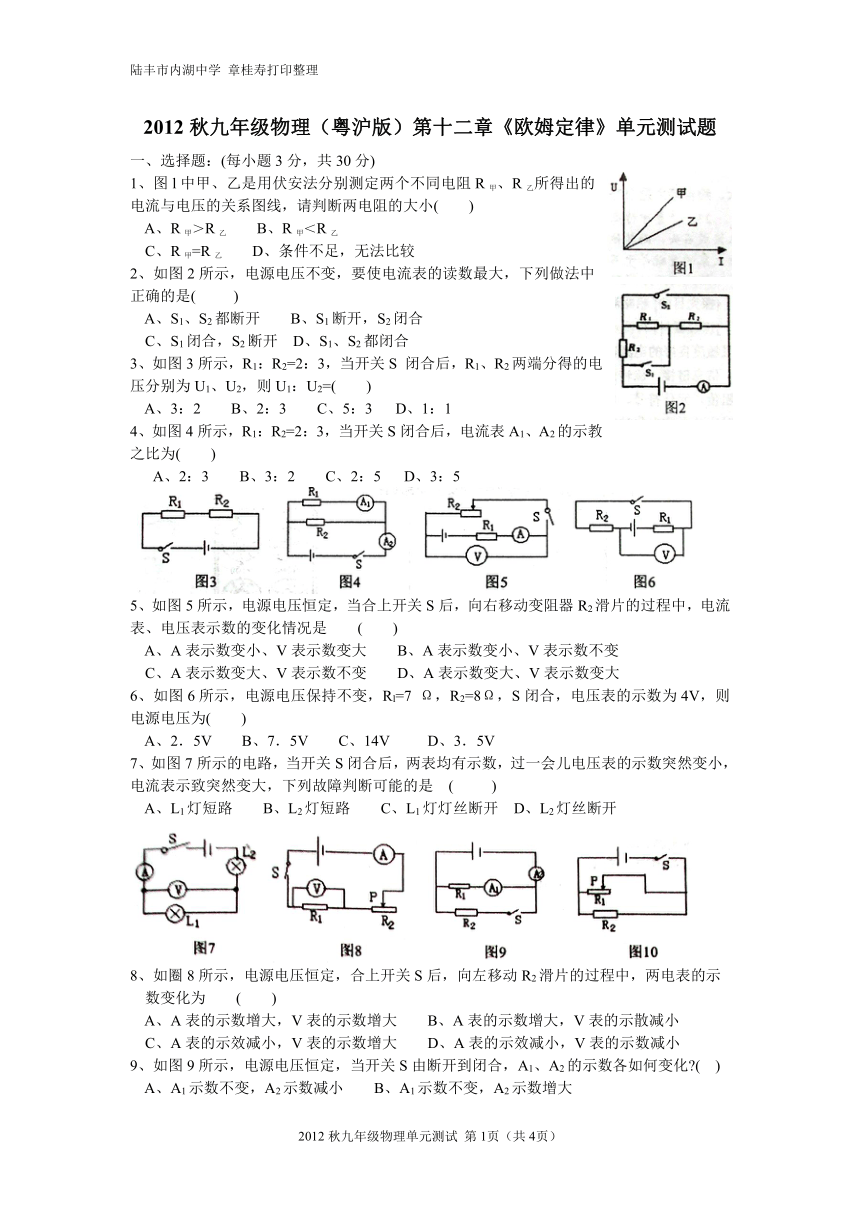

2012秋九年级物理（粤沪版）第十二章《欧姆定律》单元测试题

陆丰市内湖中学 章桂寿打印整理
2012秋九年级物理（粤沪版）第十二章《欧姆定律》单元测试题
一、选择题：(每小题3分，共30分)
1、图l中甲、乙是用伏安法分别测定两个不同电阻R甲、R乙所得出的电流与电压的关系图线，请判断两电阻的大小( )
A、R甲＞R乙 B、R甲＜R乙
C、R甲=R乙 D、条件不足，无法比较
2、如图2所示，电源电压不变，要使电流表的读数最大，下列做法中正确的是( )
A、S1、S2都断开 B、S1断开，S2闭合
C、S1闭合，S2断开 D、S1、S2都闭合
3、如图3所示，R1：R2=2：3，当开关S 闭合后，R1、R2两端分得的电压分别为U1、U2，则U1：U2=( )
A、3：2 B、2：3 C、5：3 D、1：1
4、如图4所示，R1：R2=2：3，当开关S闭合后，电流表A1、A2的示教之比为( )
A、2：3 B、3：2 C、2：5 D、3：5
5、如图5所示，电源电压恒定，当合上开关S后，向右移动变阻器R2滑片的过程中，电流表、电压表示数的变化情况是 ( )
A、A表示数变小、V表示数变大 B、A表示数变小、V表示数不变
C、A表示数变大、V表示数不变 D、A表示数变大、V表示数变大
6、如图6所示，电源电压保持不变，Rl=7 Ω，R2=8Ω，S闭合，电压表的示数为4V，则电源电压为( )
A、2．5V B、7．5V C、14V D、3．5V
7、如图7所示的电路，当开关S闭合后，两表均有示数，过一会儿电压表的示数突然变小，电流表示致突然变大，下列故障判断可能的是 ( )
A、L1灯短路 B、L2灯短路 C、L1灯灯丝断开 D、L2灯丝断开
8、如圈8所示，电源电压恒定，合上开关S后，向左移动R2滑片的过程中，两电表的示
数变化为 ( )
A、A表的示数增大，V表的示数增大 B、A表的示数增大，V表的示散减小
C、A表的示效减小，V表的示数增大 D、A表的示效减小，V表的示数减小
9、如图9所示，电源电压恒定，当开关S由断开到闭合，A1、A2的示数各如何变化 ( )
A、A1示数不变，A2示数减小 B、A1示数不变，A2示数增大
C、A1、A2的示数均增大 D、A1 、A2的示数均减小

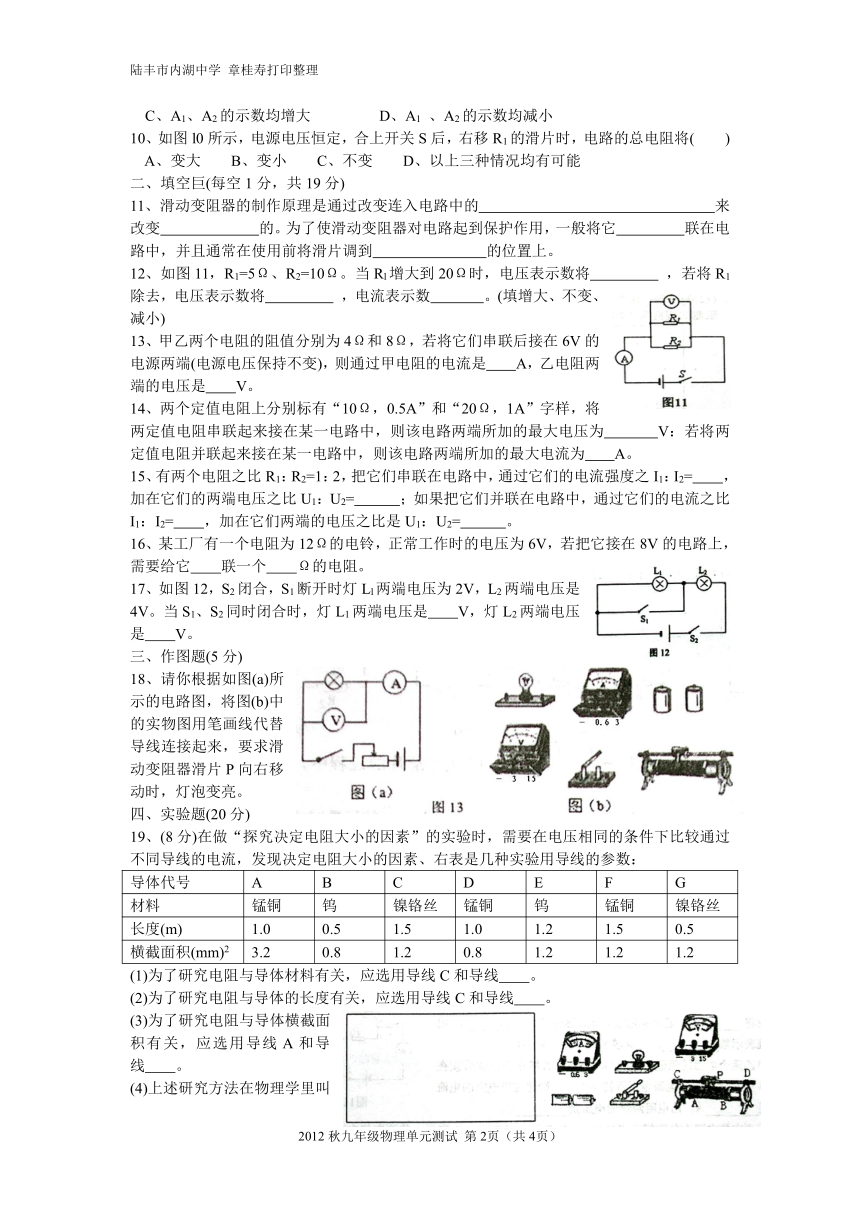

10、如图l0所示，电源电压恒定，合上开关S后，右移R1的滑片时，电路的总电阻将( )
A、变大 B、变小 C、不变 D、以上三种情况均有可能
二、填空巨(每空1分，共19分)
11、滑动变阻器的制作原理是通过改变连入电路中的 来改变 的。为了使滑动变阻器对电路起到保护作用，一般将它 联在电路中，并且通常在使用前将滑片调到 的位置上。
12、如图11，R1=5Ω、R2=10Ω。当Rl增大到20Ω时，电压表示数将 ，若将R1除去，电压表示数将 ，电流表示数 。(填增大、不变、减小)
13、甲乙两个电阻的阻值分别为4Ω和8Ω，若将它们串联后接在6V的电源两端(电源电压保持不变)，则通过甲电阻的电流是 A，乙电阻两端的电压是 V。
14、两个定值电阻上分别标有“10Ω，0.5A”和“20Ω，1A”字样，将两定值电阻串联起来接在某一电路中，则该电路两端所加的最大电压为 V：若将两定值电阻并联起来接在某一电路中，则该电路两端所加的最大电流为 A。
15、有两个电阻之比R1：R2=1：2，把它们串联在电路中，通过它们的电流强度之I1：I2= ，加在它们的两端电压之比U1：U2= ；如果把它们并联在电路中，通过它们的电流之比I1：I2= ，加在它们两端的电压之比是U1：U2= 。
16、某工厂有一个电阻为12Ω的电铃，正常工作时的电压为6V，若把它接在8V的电路上，需要给它 联一个 Ω的电阻。
17、如图12，S2闭合，S1断开时灯Ll两端电压为2V，L2两端电压是4V。当S1、S2同时闭合时，灯L1两端电压是 V，灯L2两端电压是 V。
三、作图题(5分)
18、请你根据如图(a)所示的电路图，将图(b)中的实物图用笔画线代替导线连接起来，要求滑动变阻器滑片P向右移动时，灯泡变亮。
四、实验题(20分)
19、(8分)在做“探究决定电阻大小的因素”的实验时，需要在电压相同的条件下比较通过不同导线的电流，发现决定电阻大小的因素、右表是几种实验用导线的参数：
导体代号 A B C D E F G
材料 锰铜 钨 镍铬丝 锰铜 钨 锰铜 镍铬丝
长度(m) 1.0 0.5 1.5 1.0 1.2 1.5 0.5
横截面积(mm)2 3.2 0.8 1.2 0.8 1.2 1.2 1.2
(1)为了研究电阻与导体材料有关，应选用导线C和导线 。
(2)为了研究电阻与导体的长度有关，应选用导线C和导线 。
(3)为了研究电阻与导体横截面积有关，应选用导线A和导线 。
(4)上述研究方法在物理学里叫 法。
20、(12分)实验：用伏安法测小灯泡的电阻，已知小灯泡允许的最大电压是2.5V，滑动变阻器的规格为“20Ω2A”。
(1)实验原理是 。
(2)利用所给实验器材，在框内画出测量小灯泡电阻的电路图，并连接实物图；
(3)在接通电路前，滑动变阻器的滑片应放在 端(根据实物电路填写)；
(4)若要使灯泡两端电压升高，P应当向 端移动(根据实物电路回答)；
(5)如果在测量中测得安培表的读数为0.4A，伏特表的读数为2.8V，那么小灯泡的电阻为 Ω。
五、计算题(共14分) 、
21、(6分)将阻值为R1=6Ω，R2=l2Ω的两个电阻并连接入电压U=6V的电路中，求：
(1)通过R1的电流； (2)电路中的总电流； (3)电路中的总电阻。
22、(8分)如图R1=10Ω，R3=2Ω，电源电压为36V，当S接按a时，电路中的电流是2A。
求：(1) R2的阻值； (2)当S接b时，R3两端的电压。
六、综合能力题(12分)
23、“曹冲称象”的故事流传至今，最为人称道的是曹冲采用的方法，他把船上的大象换成石头，而其他条件保特不变，使两次的效果(船体浸入水中的深度)相同，于是得出大象的重就等于石头的重，人们把这种方法叫“等效替代法”。请尝试利用“等效替代法”解决下面的问题．
[探究目的]粗略测量待测电阻Rx的值；
[探究器材]待测电阻Rx、旋转式电阻箱，若干开关、干电池、导线和一个刻度不准确但灵敏度良好的电流表(电流表量程足够大)；
信息链接：旋转式电阻箱属于一种变阻器，如图所示，利用它可以在电路中准确调节电阻值，元件符号、电阻箱连入电路时可以通过旋钮指针指向的数字及旋钮下的倍率的对应关系读出此时的电阻值。
[设计实验和进行实验]
(1)在下边的方框内画出你设计的实验电路图：
(2)将下面的实验步骤补充完整，并用字母表示需要测出的物理量：
第一步：开关断开，并按设计的电路图连接电路；
(3)写出Rx的袭达式：Rx= 。
第十二章《欧姆定律》单元测试参考答案：
一、选择题1——5 A D B D A，6——10 B A A B A
二、填空题11、电阻丝的长度，电阻，串，阻值最大；12、不变，不变，减小；13、0.5，4； 14、15，0.75： 15、1：1，1：2，2：1，1：1；16、串，4： 17、0，6
三、作图题18、如图
四、实验题19、(1)F (2)G (3)D (4)控制变量．20、(1)R=U／I (2)如图：
(3)B；(4)A；(5)7．
五、计算题2l、(1)通过Rl的电流为1A；(2)电路中的总电流为1.5A；(3)电路中的总电阻为4Ω．22、(1) Rl的电阻值为8Ω；(2) R3的电压为6V。
六、(1)电路如图； (2)第二步，将开关接在1处，测出通过电阻Rx的电流，记为I。第三步，开关接在2处，调节电阻箱，使电路的电流刚好为I。第四步，读出电阻箱的电阻大小R。(3)R。.
