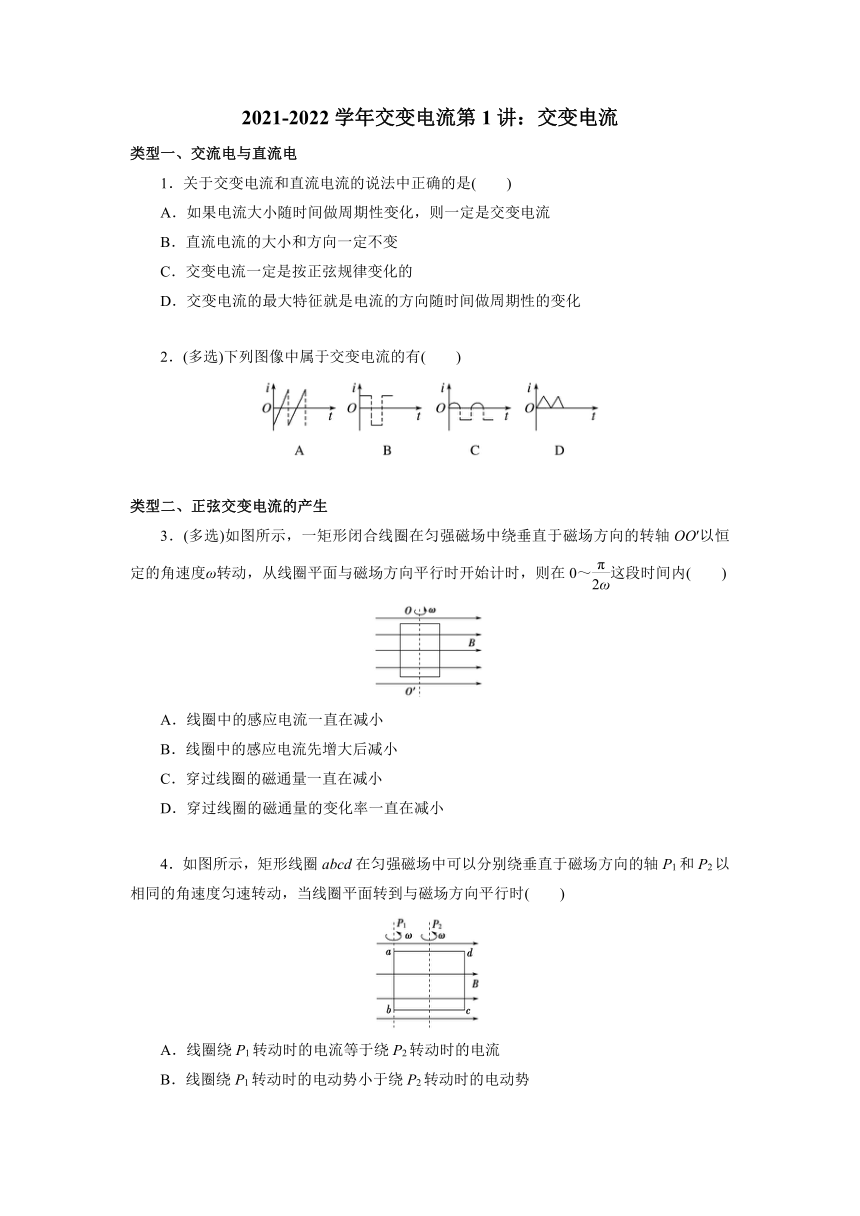

2021-2022学年交变电流第1讲：交变电流
类型一、交流电与直流电
1．关于交变电流和直流电流的说法中正确的是( )
A．如果电流大小随时间做周期性变化，则一定是交变电流
B．直流电流的大小和方向一定不变
C．交变电流一定是按正弦规律变化的
D．交变电流的最大特征就是电流的方向随时间做周期性的变化
2．(多选)下列图像中属于交变电流的有( )
类型二、正弦交变电流的产生
3．(多选)如图所示，一矩形闭合线圈在匀强磁场中绕垂直于磁场方向的转轴OO′以恒定的角速度ω转动，从线圈平面与磁场方向平行时开始计时，则在0～这段时间内( )
A．线圈中的感应电流一直在减小
B．线圈中的感应电流先增大后减小
C．穿过线圈的磁通量一直在减小
D．穿过线圈的磁通量的变化率一直在减小
4．如图所示，矩形线圈abcd在匀强磁场中可以分别绕垂直于磁场方向的轴P1和P2以相同的角速度匀速转动，当线圈平面转到与磁场方向平行时( )
A．线圈绕P1转动时的电流等于绕P2转动时的电流
B．线圈绕P1转动时的电动势小于绕P2转动时的电动势
C．线圈绕P1和P2转动时电流的方向相同，都是a→b→c→d→a
D．线圈绕P1转动时dc边受到的安培力大于绕P2转动时dc边受到的安培力

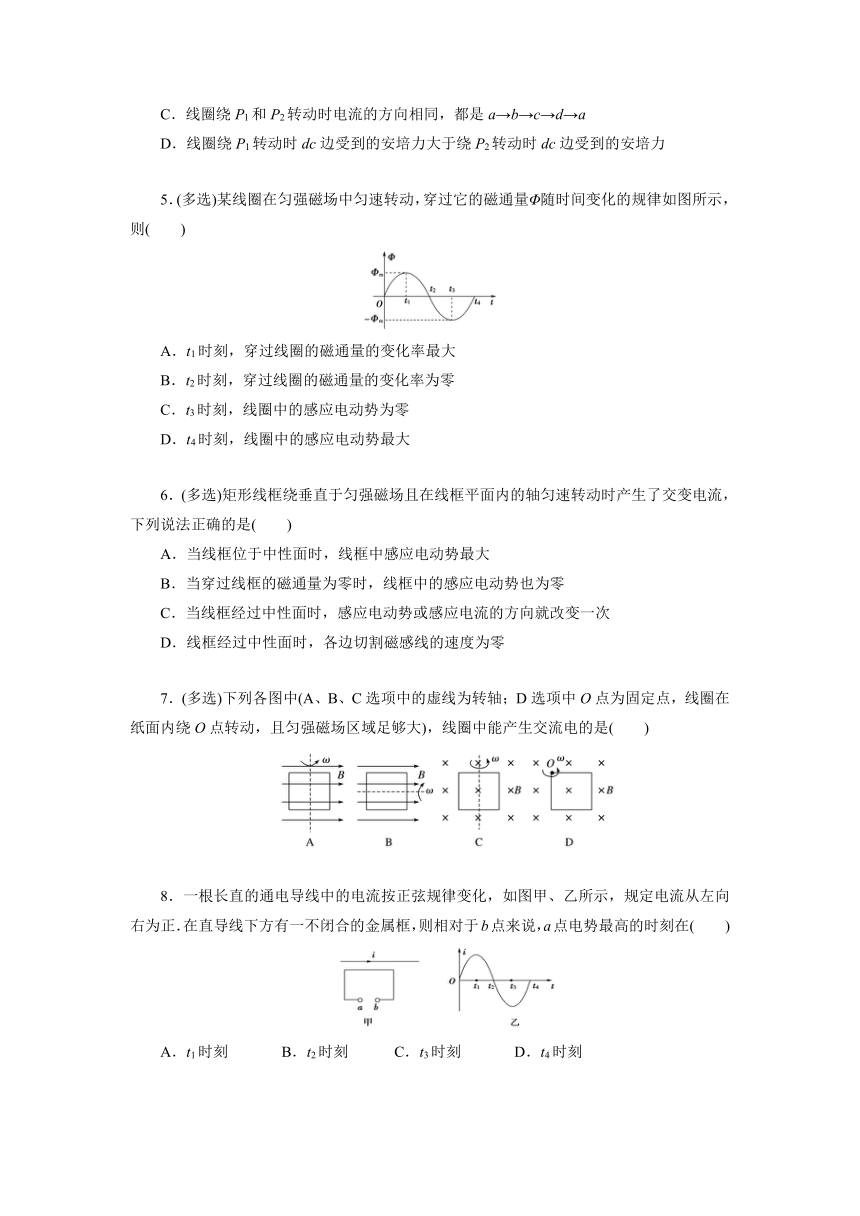

5．(多选)某线圈在匀强磁场中匀速转动，穿过它的磁通量Φ随时间变化的规律如图所示，则( )
A．t1时刻，穿过线圈的磁通量的变化率最大
B．t2时刻，穿过线圈的磁通量的变化率为零
C．t3时刻，线圈中的感应电动势为零
D．t4时刻，线圈中的感应电动势最大
6．(多选)矩形线框绕垂直于匀强磁场且在线框平面内的轴匀速转动时产生了交变电流，下列说法正确的是( )
A．当线框位于中性面时，线框中感应电动势最大
B．当穿过线框的磁通量为零时，线框中的感应电动势也为零
C．当线框经过中性面时，感应电动势或感应电流的方向就改变一次
D．线框经过中性面时，各边切割磁感线的速度为零
7．(多选)下列各图中(A、B、C选项中的虚线为转轴；D选项中O点为固定点，线圈在纸面内绕O点转动，且匀强磁场区域足够大)，线圈中能产生交流电的是( )
8．一根长直的通电导线中的电流按正弦规律变化，如图甲、乙所示，规定电流从左向右为正．在直导线下方有一不闭合的金属框，则相对于b点来说，a点电势最高的时刻在( )
A．t1时刻 B．t2时刻 C．t3时刻 D．t4时刻
9．线圈在匀强磁场中匀速转动，产生交变电流的图象如图所示，由图可知( )
A．在A和C时刻线圈处于中性面位置
B．在B和D时刻穿过线圈的磁通量为零
C．从A时刻到D时刻线圈转过的角度为π弧度
D．在A和C时刻磁通量变化率的绝对值最大
10．(多选)矩形线圈在匀强磁场中匀速转动，所产生的交变电流的波形如图所示，下列说法中正确的是( )
A．在t1时刻穿过线圈的磁通量达到最大
B．在t2时刻穿过线圈的磁通量达到最大
C．在t3时刻穿过线圈的磁通量的变化率达到最大
D．在t4时刻穿过线圈的磁通量的变化率达到最大
11．一矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动，穿过线圈的磁通量随时间变化的图象如图甲所示，则下列说法正确的是( )
A．t＝0时刻线圈平面与中性面垂直
B．t＝0.02 s时刻，线圈磁通量的变化率达最大
C．t＝0.01 s时刻，瞬时电流达到最大
D．该线圈相应的交流电动势图象如图乙所示
12．如图所示，在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，则下列说法正确的是( )
A．矩形金属线框中能产生正弦交变电流
B．线圈平面每经过中性面一次，感应电动势的方向就改变一次，感应电流的方向不变
C．当线框平面与中性面重合，磁通量最大，感应电动势最大
D．当线框平面与中性面垂直时，线框的磁通量及磁通量变化率均为零
13．如图所示为演示交变电流产生的装置图，关于这个实验，正确的说法是( )
A．线圈每转动一周，线圈中感应电流的方向改变1次
B．图示位置为中性面，线圈中无感应电流
C．图示位置ab边的感应电流方向为a→b
D．线圈平面与磁场方向平行时，磁通量变化率为零
14．如图所示，一矩形线圈绕与匀强磁场垂直的中心轴O′O沿顺时针方向转动，引出线的两端分别与相互绝缘的两个半圆形铜环M和N相连．M和N又通过固定的电刷P和Q与电阻R相连．在线圈转动过程中，通过电阻R的电流 ( )
A．大小和方向都随时间做周期性变化
B．大小和方向都不随时间做周期性变化
C．大小不断变化，方向总是P→R→Q
D．大小不断变化，方向总是Q→R→P
15．如图所示，矩形线圈abcd在匀强磁场中可以分别绕垂直于磁场方向的轴P1和P2以相同的角速度匀速转动，当线圈平面转到与磁场方向平行时( )
A．线圈绕P1转动时的电流等于绕P2转动时的电流
B．线圈绕P1转动时的电动势小于绕P2转动时的电动势
C．线圈绕P1和P2转动时电流的方向相同，都是a→b→c→d→a
D．线圈绕P1转动时dc边受到的安培力大于绕P2转动时dc边受到的安培力
16．(多选)在匀强磁场中，一矩形金属线圈绕与磁感线垂直的转轴匀速转动，如图甲所示，产生的交变电动势的图象如图乙所示．已知矩形线圈的匝数N＝100，以角速度ω＝100π rad/s绕OO′轴匀速转动，则( )
A．t＝0.005 s时线圈中磁通量的变化率为零
B．t＝0.01 s时线圈平面与中性面重合
C．穿过线圈的最大磁通量为0.01 Wb
D．经t＝1 s时间，交变电流方向改变100次
