第十八章 电功率
第1节 电能 电功
课堂导入
问题：生活中利用的多而且方便的，是哪一种形式的能？
家里的电饭锅、电热水壶都消耗电能
上学骑电动车也用电能
上课用的投影仪，得依靠电能工作
电能确实是利用方便又广泛的能，我们用的电能来自哪里呢？

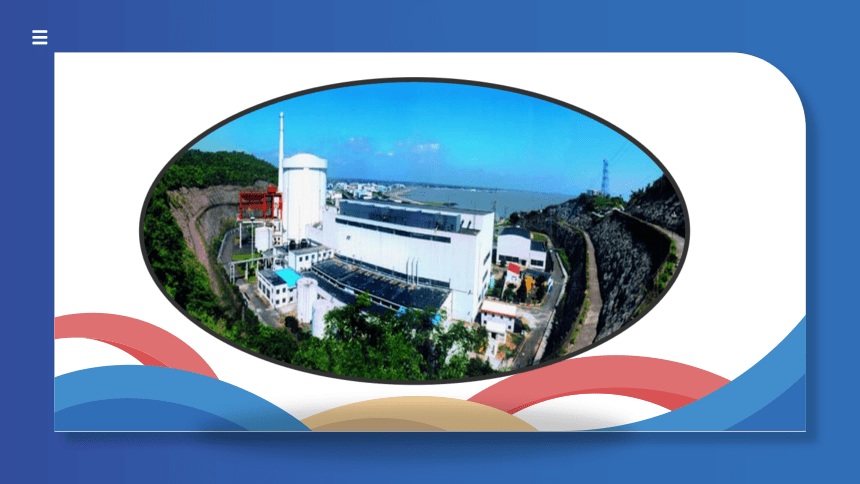

1.电能的来源
2.电能的利用
电动机使电力机车飞驰
电热器烧水
电热孵化器中的小鸡破壳而出
你还知道哪些？
3．电能的单位
我们经常说的“度”，就是电能的单位，它的学名叫做千瓦时，符号是kW · h。
在物理学中，更常用的能量单位是焦耳，简称焦，符号是J。
1度=1千瓦时(kW·h)=3.6×106焦耳（J）
1焦耳有多大呢？
普通的手电筒通电1s，消耗的电能大约是1J。
微波炉工作1min消耗的电能大约是60000J。
把一个苹果举高一米做功大约等于1J。
（1）电能表：用来测量用电器在一段时间内消耗电能的仪表
1.认识电能表
机械式电能表
二、电能的计量
IC卡式电能表
电子式电能表
① .220V: 表示该电能表在220 V的电路中使用；
② .5A: 这个电能表的标定电流为5A；
③.(10A): 通过电能表的电流在短时间应用时允许大些，但不能超过10A；
④. 50Hz: 这个电能表在50赫兹的交流电路中使用；
⑤ . 720r/KW.h: 电能表的铝盘转过720转时，接在电路里的用电器消耗的电能是1kW·h ；
⑥ .3200imp/(Kw·h):电能表上的指示灯闪烁3200次，接在电路里的用电器消耗的电能是1kW·h.
（2）. 电能表上个参数的含义
（3）. 电能表的读数
4 2 6 7 8
4 3 7 4 4
W1=__________kW·h
W2=__________ kW·h
1月底:
2月底:
W=______________ kW·h
4267.8
4374.4
W2 -W1=106.6
2月份用电：
读数
读数
①.观察电能表表盘上前后两次的示数，它们的示数差即是所求的电能值.
例如：某电能表的表盘上标有“3000R/KWh”字样，现只让一台40英寸彩电工作，发现一段时间内转盘转了20R，则这段时间内，电视机消耗了多少电能？
②.测出一定时间内电能表上转盘的转数，再算出电能值.
（4）通过电能表求用电器消耗的电能
1．概念：电流通过用电器所做的功叫电功
2．电功的实质：电流做功的过程就是电能转化为其他形式能的过程。根据能量守恒定律，电流做了多少功，就消耗了多少电能，就产生了相应数量的其它形式的能。
3．电功的单位
和电能的单位一样：焦耳（J）、千瓦时（度）
1kW·h=1度=3.6 ×106J
三、电功
研究表明：
电流所做的功跟电路两端的电压、电路中的电流和通电时间成正比。
即：电功等于电压、电流和通电时间的乘积。
（4）.公式表示：
W=UIt
①.电路的同一性:W、U、I、t 四个物理量必须是同一个导体上的四个物理量
②单位的统一性:W、U、I、t 的单位必须分别是J、V、A、s，
1J＝1V×1A×1S
三、电功
典型例题
1.有一块手机电池，上面标明电压为3.7V，容量1130mA h，它充满电后，大约存储了多少电能？
解：∵ U=3.7V Q= 1130mA h
∴ W=U I t
=3.7V×1.13A×1×3600s
=15051.6J
答:它充满电后，大约存储了15051.6J电能。
典型例题
2.小明观察单位电能表有“600r/(kW·h)”的字样。他观察电能表的转盘在2min内转动了60转。请你计算这2min内小明班上消耗多少kW·h的电能？合多少J？
解: ∵N= 600r ，W1= 1 kW·h =3.6 × 106 J ，n= 60r
∴W= n／N×W1
= 60r／600r × 1 kW·h
=0.1 kW·h =3.6 × 105 J
答：2min消耗0.1kW·h的电能，合3.6× 105J 。
结束！
