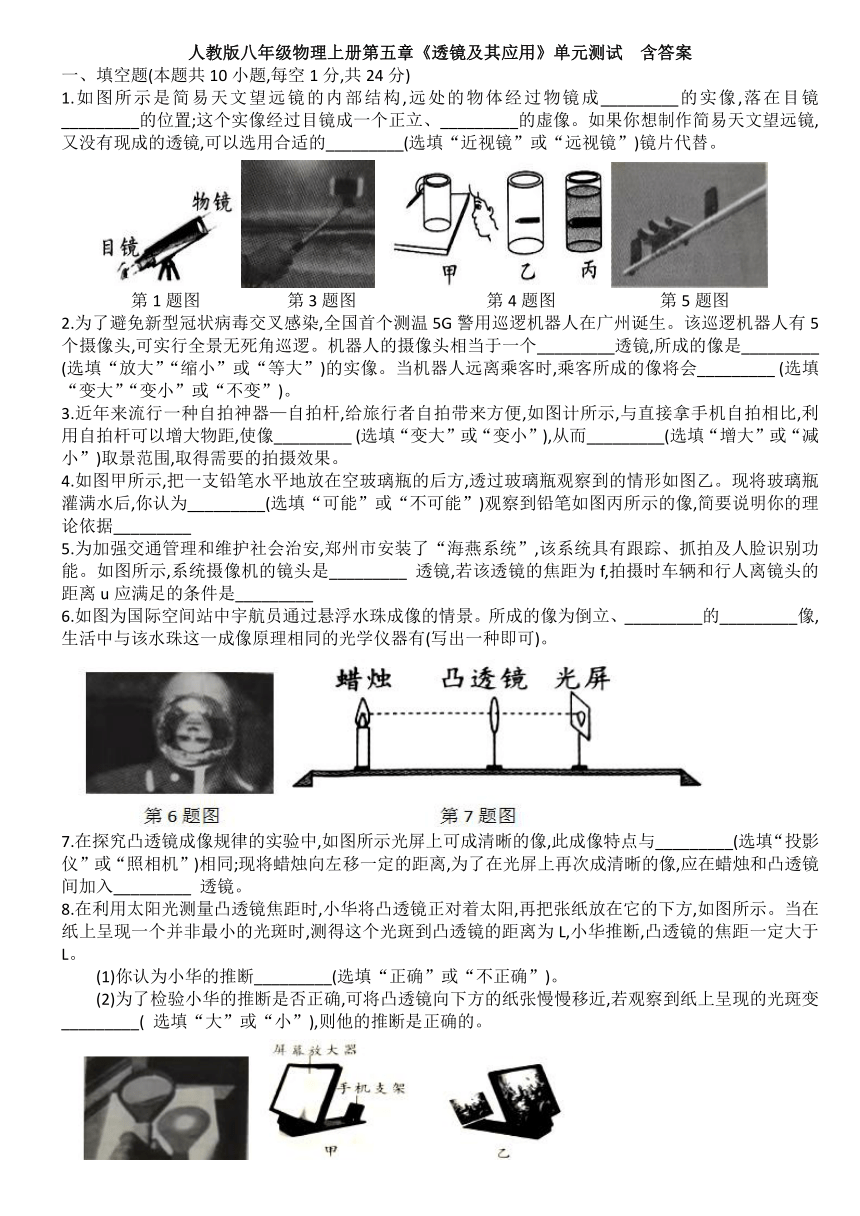

人教版八年级物理上册第五章《透镜及其应用》单元测试 (含答案)

人教版八年级物理上册第五章《透镜及其应用》单元测试 含答案
一、填空题(本题共10小题,每空1分,共24分)
1.如图所示是简易天文望远镜的内部结构,远处的物体经过物镜成_________的实像,落在目镜_________的位置;这个实像经过目镜成一个正立、_________的虚像。如果你想制作简易天文望远镜,又没有现成的透镜,可以选用合适的_________(选填“近视镜”或“远视镜”)镜片代替。
第1题图 第3题图 第4题图 第5题图
2.为了避免新型冠状病毒交叉感染,全国首个测温5G警用巡逻机器人在广州诞生。该巡逻机器人有5个摄像头,可实行全景无死角巡逻。机器人的摄像头相当于一个_________透镜,所成的像是_________ (选填“放大”“缩小”或“等大”)的实像。当机器人远离乘客时,乘客所成的像将会_________ (选填“变大”“变小”或“不变”)。
3.近年来流行一种自拍神器—自拍杆,给旅行者自拍带来方便,如图计所示,与直接拿手机自拍相比,利用自拍杆可以增大物距,使像_________ (选填“变大”或“变小”),从而_________(选填“增大”或“减小”)取景范围,取得需要的拍摄效果。
4.如图甲所示,把一支铅笔水平地放在空玻璃瓶的后方,透过玻璃瓶观察到的情形如图乙。现将玻璃瓶灌满水后,你认为_________(选填“可能”或“不可能”)观察到铅笔如图丙所示的像,简要说明你的理论依据_________
5.为加强交通管理和维护社会治安,郑州市安装了“海燕系统”,该系统具有跟踪、抓拍及人脸识别功能。如图所示,系统摄像机的镜头是_________ 透镜,若该透镜的焦距为f,拍摄时车辆和行人离镜头的距离u应满足的条件是_________
6.如图为国际空间站中宇航员通过悬浮水珠成像的情景。所成的像为倒立、_________的_________像,生活中与该水珠这一成像原理相同的光学仪器有(写出一种即可)。
7.在探究凸透镜成像规律的实验中,如图所示光屏上可成清晰的像,此成像特点与_________(选填“投影仪”或“照相机”)相同;现将蜡烛向左移一定的距离,为了在光屏上再次成清晰的像,应在蜡烛和凸透镜间加入_________ 透镜。
8.在利用太阳光测量凸透镜焦距时,小华将凸透镜正对着太阳,再把张纸放在它的下方,如图所示。当在纸上呈现一个并非最小的光斑时,测得这个光斑到凸透镜的距离为L,小华推断,凸透镜的焦距一定大于L。
(1)你认为小华的推断_________(选填“正确”或“不正确”)。
(2)为了检验小华的推断是否正确,可将凸透镜向下方的纸张慢慢移近,若观察到纸上呈现的光斑变_________( 选填“大”或“小”),则他的推断是正确的。

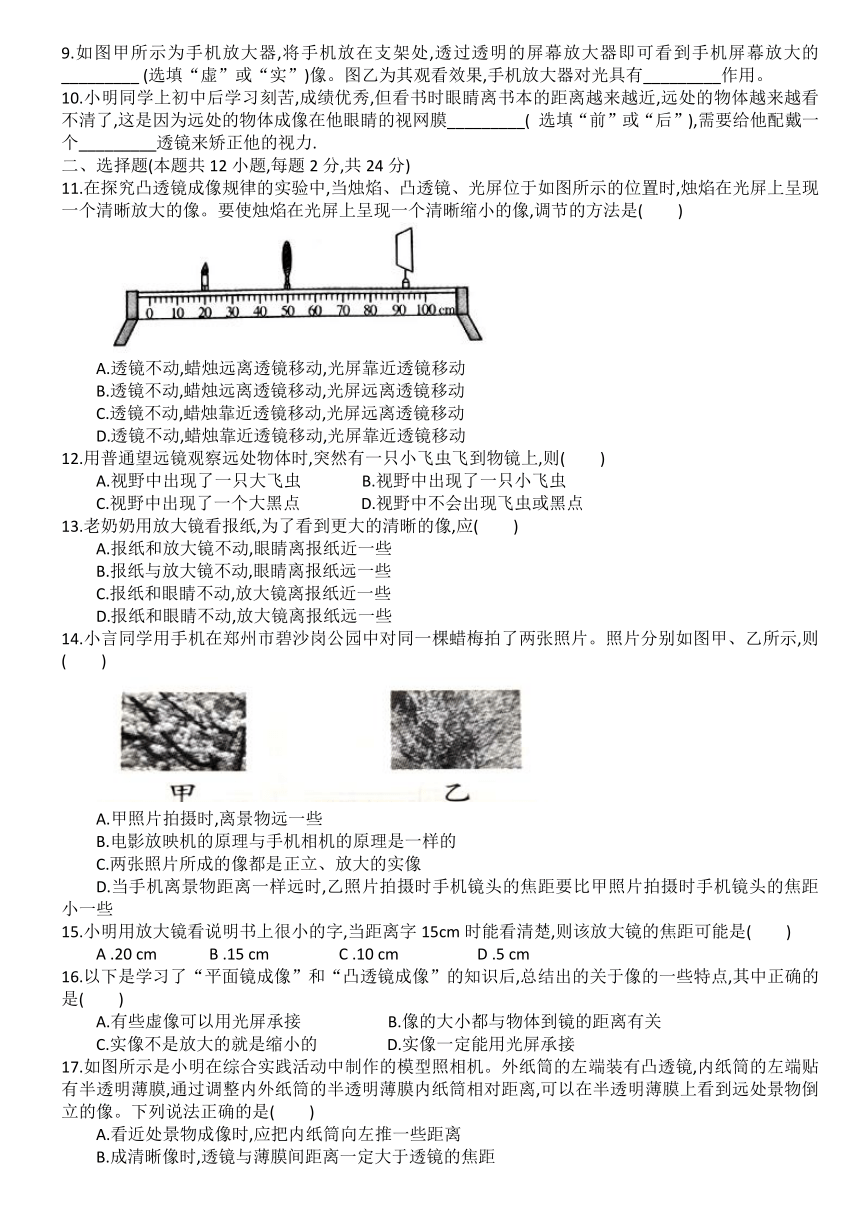

9.如图甲所示为手机放大器,将手机放在支架处,透过透明的屏幕放大器即可看到手机屏幕放大的_________ (选填“虚”或“实”)像。图乙为其观看效果,手机放大器对光具有_________作用。
10.小明同学上初中后学习刻苦,成绩优秀,但看书时眼睛离书本的距离越来越近,远处的物体越来越看不清了,这是因为远处的物体成像在他眼睛的视网膜_________( 选填“前”或“后”),需要给他配戴一个_________透镜来矫正他的视力.
二、选择题(本题共12小题,每题2分,共24分)
11.在探究凸透镜成像规律的实验中,当烛焰、凸透镜、光屏位于如图所示的位置时,烛焰在光屏上呈现一个清晰放大的像。要使烛焰在光屏上呈现一个清晰缩小的像,调节的方法是( )
A.透镜不动,蜡烛远离透镜移动,光屏靠近透镜移动
B.透镜不动,蜡烛远离透镜移动,光屏远离透镜移动
C.透镜不动,蜡烛靠近透镜移动,光屏远离透镜移动
D.透镜不动,蜡烛靠近透镜移动,光屏靠近透镜移动
12.用普通望远镜观察远处物体时,突然有一只小飞虫飞到物镜上,则( )
A.视野中出现了一只大飞虫 B.视野中出现了一只小飞虫
C.视野中出现了一个大黑点 D.视野中不会出现飞虫或黑点
13.老奶奶用放大镜看报纸,为了看到更大的清晰的像,应( )
A.报纸和放大镜不动,眼睛离报纸近一些
B.报纸与放大镜不动,眼睛离报纸远一些
C.报纸和眼睛不动,放大镜离报纸近一些
D.报纸和眼睛不动,放大镜离报纸远一些
14.小言同学用手机在郑州市碧沙岗公园中对同一棵蜡梅拍了两张照片。照片分别如图甲、乙所示,则( )
A.甲照片拍摄时,离景物远一些
B.电影放映机的原理与手机相机的原理是一样的
C.两张照片所成的像都是正立、放大的实像
D.当手机离景物距离一样远时,乙照片拍摄时手机镜头的焦距要比甲照片拍摄时手机镜头的焦距小一些
15.小明用放大镜看说明书上很小的字,当距离字15cm时能看清楚,则该放大镜的焦距可能是( )
A .20 cm B .15 cm C .10 cm D .5 cm
16.以下是学习了“平面镜成像”和“凸透镜成像”的知识后,总结出的关于像的一些特点,其中正确的是( )
A.有些虚像可以用光屏承接 B.像的大小都与物体到镜的距离有关
C.实像不是放大的就是缩小的 D.实像一定能用光屏承接
17.如图所示是小明在综合实践活动中制作的模型照相机。外纸筒的左端装有凸透镜,内纸筒的左端贴有半透明薄膜,通过调整内外纸筒的半透明薄膜内纸筒相对距离,可以在半透明薄膜上看到远处景物倒立的像。下列说法正确的是( )
A.看近处景物成像时,应把内纸筒向左推一些距离
B.成清晰像时,透镜与薄膜间距离一定大于透镜的焦距
C.半透明膜贴到内纸筒的右侧,观察效果会更好
D.使用时,内纸筒朝明亮的光线方向,观察效果会更好
18.在探究凸透镜成像规律实验中,当烛焰、透镜和光屏的位置如图所示时,光屏上恰好成一清晰的像(未画出)。下列说法不正确的是( )
A.凸透镜的焦距可能是12cm B.光屏上成倒立、放大的实像
C.若将光屏和蜡烛对调,光屏上仍能成像 D.利用此透镜可以制成远视眼镜
19.下列关于凸透镜应用的说法,正确的是( )
A.近视眼需要配戴凸透镜来矫正
B.显微镜和望远镜的物镜都是凸透镜,其作用相当于放大镜
C.用手机扫描二维码时,应使二维码位于手机镜头一倍焦距之内
D.要使投影仪成像变大,应使投影仪远离屏幕,同时使镜头靠近投片
20.凸透镜的焦距为10cm,把一支点燃的蜡烛放在凸透镜前26cm处,在凸透镜的另一侧移动光屏位置,找到一个清晰的烛焰的像,这个像是图中的( )
21.(双选)光的世界丰富多彩,光学器件在我们的生活、学习中有着广泛的应用。你认为下面介绍符合实际的是( )
A.借助放大镜看地图时,地图到放大镜的距离应大于一倍焦距
B.用照相机拍摄景物时,景物到镜头的距离应大于二倍焦距
C.阳光通过凸透镜可形成一个很小很亮的光斑,是利用了凸透镜对光线有发散作用
D.近视眼镜是利用凹透镜对光线有发散作用来矫正近视的
22.(双选)在做“探究凸透镜成像的规律”实验时,某实验小组所描绘的图象如图所示。图象中A、B、C三点分别与蜡烛在光具座上移动过程中的三个位置相对应。则下列说法正确的是( )
A.蜡烛处于A点时,成倒立、缩小的实像 B.蜡烛处于B点时,成倒立、等大的实像
C.蜡烛从B移动到C的过程中,所成的像 D.透镜的焦距是10cm
三、作图题(本题共2小题,每题2分,共4分)
23.有一点光源S,它在平面镜中的像与凸透镜的焦点F重合,S发出的一条光线经平面镜反射后,反射光线为a,如图所示。请在图中画出
(1)凸透镜的焦点F; (2)点光源S的位置; (3)光线a经过凸透镜后的折射光线。
24.如图所示,光线AO是通过凹透镜折射后的一条光线,请画出光线AO的入射光线。
四、实验探究题(本题共1小题,18分)
25.下面是小玲“探究凸透镜成像规律”的实验
(1)点燃蜡烛,调整蜡烛、凸透镜和光屏的髙度,使烛焰、凸透镜、光屏三者的中心大致在_________
(2)蜡烛、凸透镜、光屏在光具座上的位置如图所示,此时光屏上出现了烛焰清晰倒立、等大的实像,则此凸透镜的焦距为_________
(3)保持蜡烛和透镜位置不变,小光将自己的近视眼镜放在凸透镜与蜡烛之间的合适位置,只将光屏向_________(选填“左”或“右”)移动,可在光屏上再次得到烛焰清晰的像。
(4)小光移开近视镜,只将蜡烛向_________(选填“左”或“右”)移动,可以在光屏上得到烛焰清晰倒立的实像,生活中的_________(选填“照相机”“投影仪”或“放大镜”)就是根据这个原理制成的。
(5)把点燃的蜡烛放在光具座40cm刻度线处,眼睛在_________(选填“透镜左侧”或“透镜右侧”)可观察到蜡烛的像。
(6)改变蜡烛的位置,使其位于5cm刻度线处,再移动光屏,使烛焰在光屏上成清晰的倒立_________(选填“放大”“等大”或“缩小”)的实像,照相机的镜头相当于一个_________。若在照毕业像时,要使照片上同学们的像再大一些,摄像师应将照相机的镜头向_________(选填“靠近”或“远离”)同学们的方向调节。
答案
1.倒立、缩小 1倍焦距内 放大 远视镜
2.凸 缩小 变小
3.变小 增大
4.不可能 装有水的玻璃瓶在水平方向上相当于一个凸透镜,因装水玻璃瓶的粗细相同,则在竖直方向上相当于一个玻璃砖,所以所成的像在竖直方向上不会变粗
5.凸 u>2f
6.缩小 实 照相机(或摄像机等)
7.照相机 凹
8.(1)不正确 (2)大
9.虚 会聚
10.前 凹
11.A
12.D
13.D
14.D
15.A
16.D
17.B
18.B
19.D
20.D
21.BD
22.BD
23. 24.
25.(1)同一高度 (2)10.0cm (3)右 (4)右 投影仪
(5)透镜右侧 (6)缩小 凸透镜 靠近
