探究凸透镜成像规律

(共27张PPT)

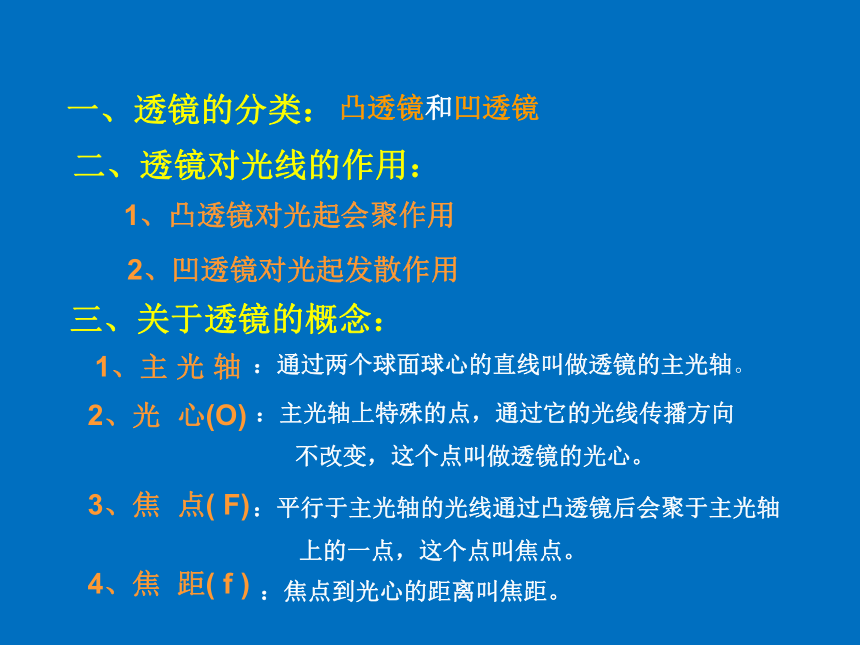

一、透镜的分类：
　三、关于透镜的概念：
凸透镜和凹透镜
二、透镜对光线的作用：
1、凸透镜对光起会聚作用
2、凹透镜对光起发散作用
1、主 光 轴
：通过两个球面球心的直线叫做透镜的主光轴。
2、光 心(O)
：主光轴上特殊的点，通过它的光线传播方向
不改变，这个点叫做透镜的光心。
3、焦 点( F)
：平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点，这个点叫焦点。
4、焦 距( f )
：焦点到光心的距离叫焦距。
F
F
F
F

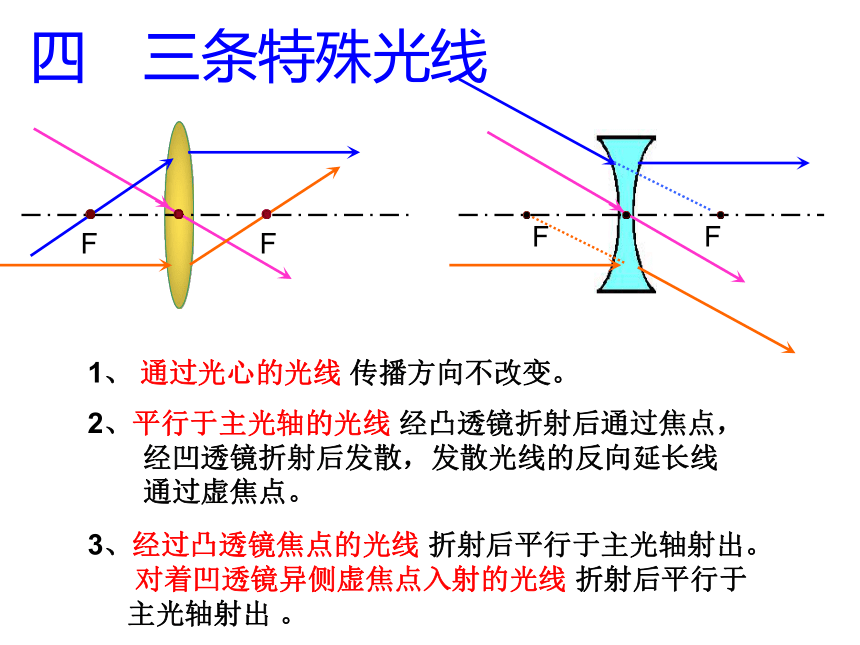

1、 通过光心的光线 传播方向不改变。
2、平行于主光轴的光线 经凸透镜折射后通过焦点，
经凹透镜折射后发散，发散光线的反向延长线
通过虚焦点。
3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于
主光轴射出 。
四　三条特殊光线
3.3 探究凸透镜成像的规律
第3章 透镜及其应用

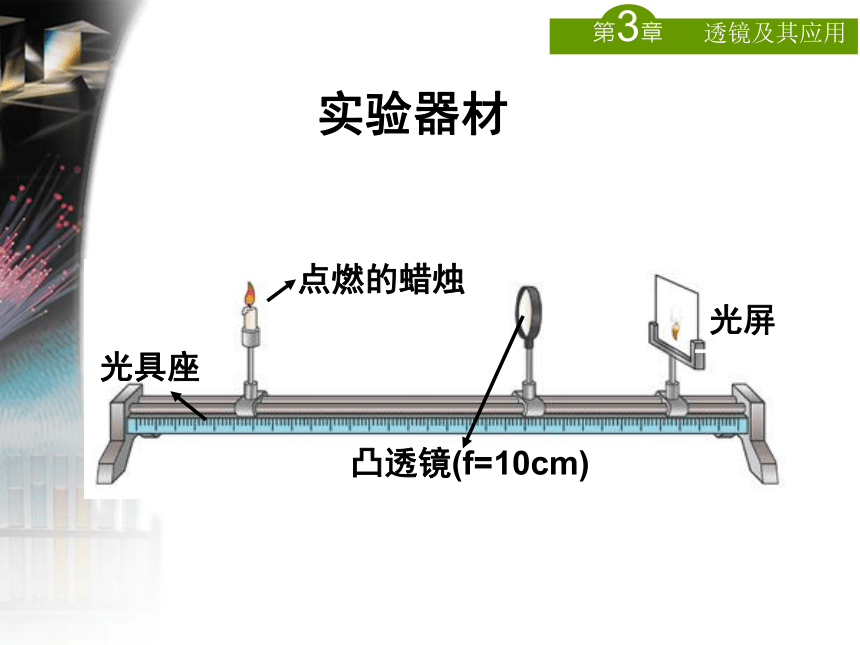

点燃的蜡烛
凸透镜(f=10cm)
光屏
光具座
实验器材
第3章 透镜及其应用
3-1
第3章 透镜及其应用

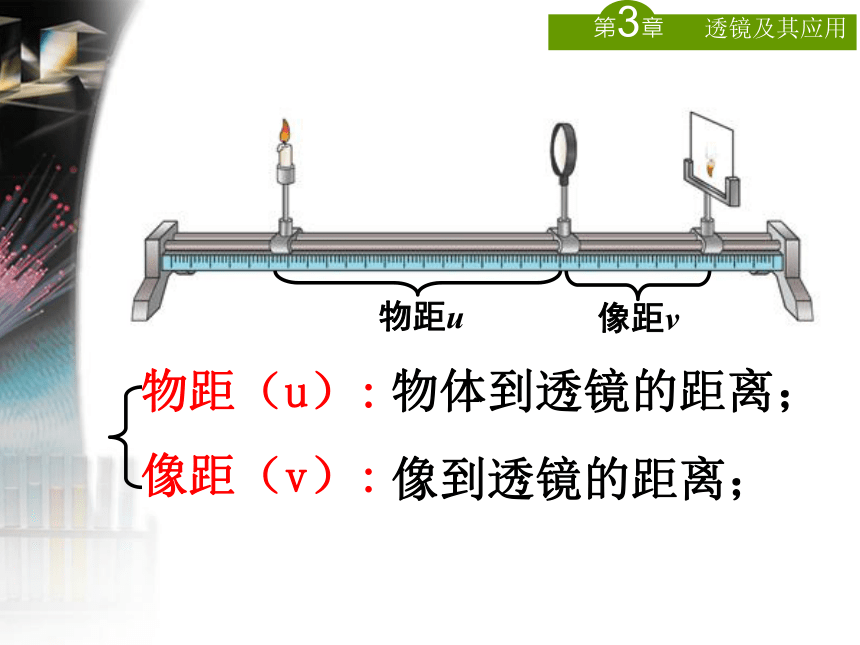

物距u
像距v
物体到透镜的距离；
像距（v）:
像到透镜的距离；
物距（u）:
3-1
第3章 透镜及其应用

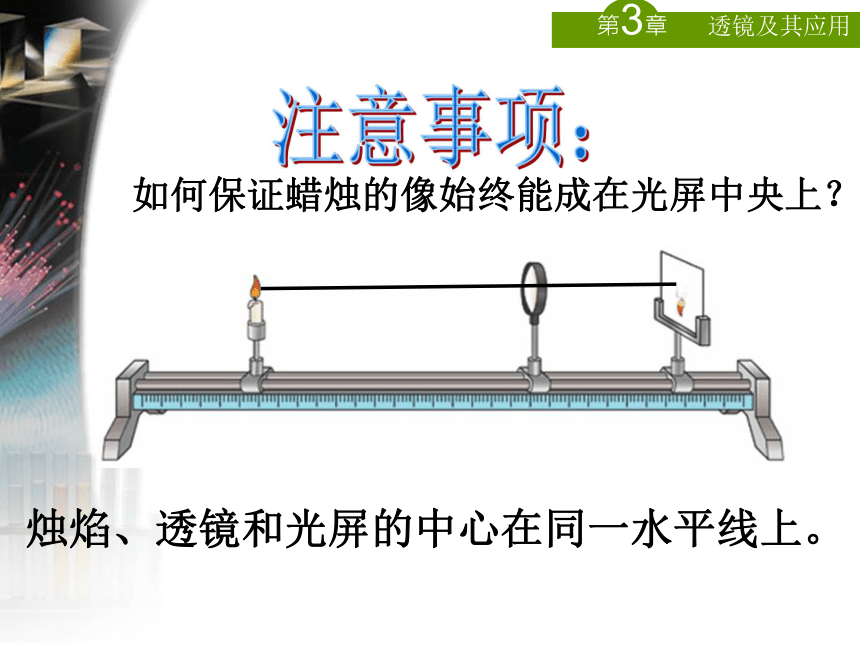

如何保证蜡烛的像始终能成在光屏中央上？
烛焰、透镜和光屏的中心在同一水平线上。
3-1
第3章 透镜及其应用

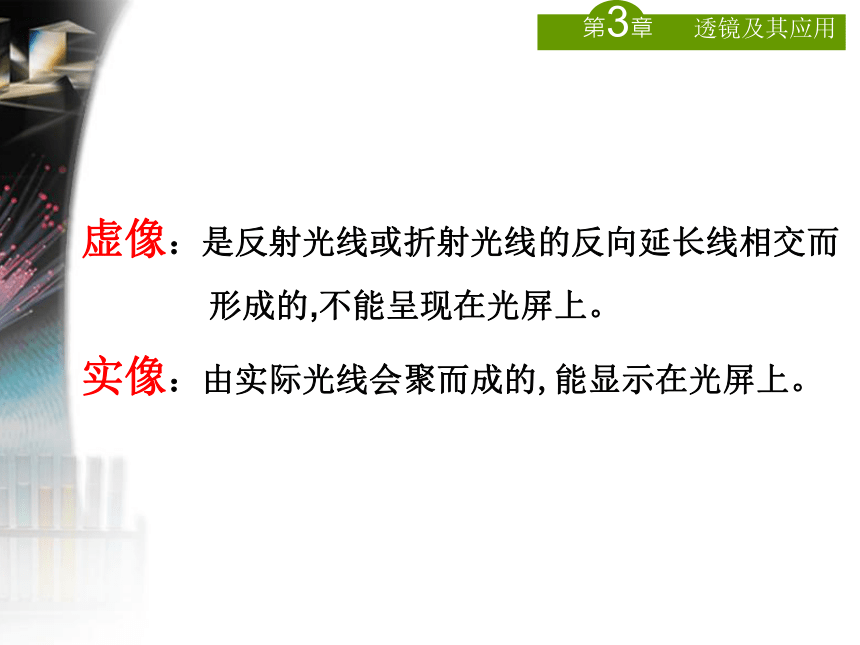

虚像：是反射光线或折射光线的反向延长线相交而
形成的,不能呈现在光屏上。
实像：由实际光线会聚而成的,能显示在光屏上。

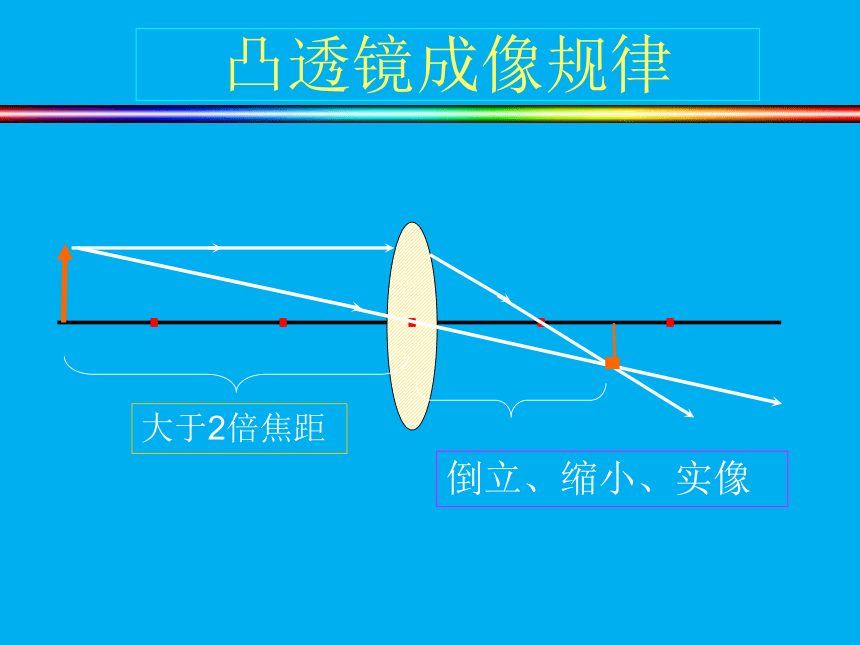

凸透镜成像规律
大于2倍焦距
倒立、缩小、实像

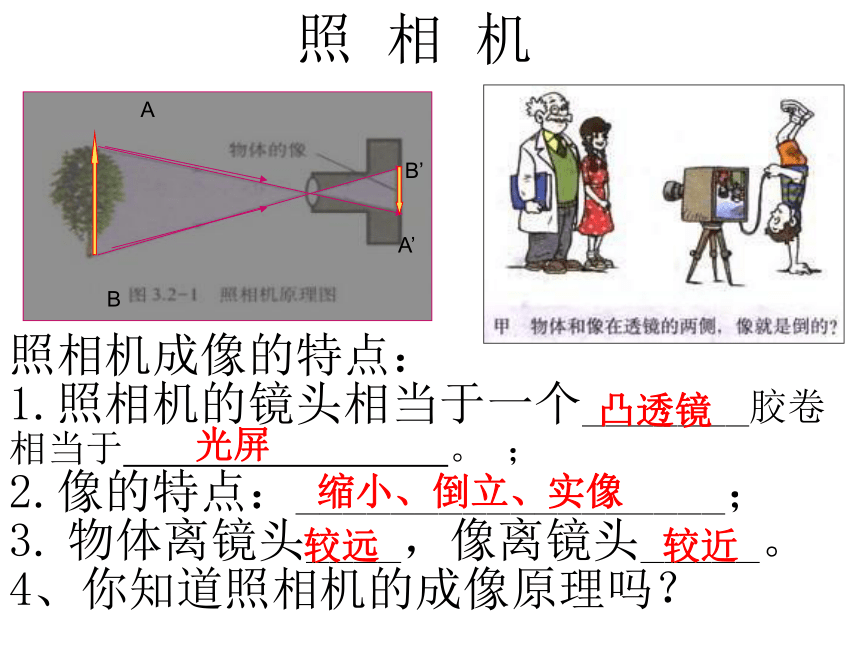

照 相 机
A
B
A’
B’
照相机成像的特点：
1.照相机的镜头相当于一个_______胶卷相当于 。 ；
2.像的特点：__________________；
3. 物体离镜头____，像离镜头_____。
4、你知道照相机的成像原理吗？
凸透镜
缩小、倒立、实像
较远
较近
光屏
凸透镜成像规律
等于2倍焦距
倒立、等大、实像
凸透镜成像规律
小于2倍焦距
大于1倍焦距
倒立、放大、实像
2.投影仪的结构
物
镜头
凹面镜
像
投影仪的镜头相当于一个 ，屏幕相当于 。
凸透镜
光屏
凸透镜成像规律
等于1倍焦距
不 成 像
凸透镜成像规律
小于1倍焦距
正立、放大、虚像
放　大　镜
放大镜的成像特点：___________
正立、放大、虚像
像的性质 应用
物距u 像距v 大小 正倒 虚实
u>2f fu=2f v=2f 等大 倒立 实像 测焦距
f2f 放大 倒立 实像 投影仪
u=f 不能成像 测焦距
u三、凸透镜成像规律：
如何区分实像和虚像？
实像：是实际光线会聚而形成的,能呈现在光屏上.　
虚像：是反射光线或折射光线的反向延长线相交
而形成的,不能呈现在光屏上.
平面镜成像
放大镜的像
A
B
A’
B’
A
B
A‘
B‘
小孔成像．
照相机的像
投影仪的像
“水变浅了”
凸透镜成像规律记忆口诀
分界点：一倍焦距分虚实，二倍焦距分大小；
虚像的变化：虚像与物同侧正，物近像近像变小
实像的变化：实像与物异侧倒，物近像远像变大；
2f f O f 2f
照相机 幻灯机 放大镜
成倒立
缩小实像
成倒立
放大实像
u>2f 2f>u>f u*
3-1
第3章 透镜及其应用
当物体在二倍焦距以外时，凸透镜成______、_______、_______像；像距在焦一倍焦距和二倍焦距之间。
当物体在一倍焦距和二倍焦距之间时，凸透镜成______、_______、_______像；像距在二倍焦距以外。
当物体在一倍焦距以内时，凸透镜成______、_______、_______像；像距大于物距。
当物体放在焦点上时，_______，平行光射出。
倒立
缩小
实
倒立
放大
实
正立
放大
虚
不成像
根据透镜成像规律：
物体从距凸透镜两倍焦距以外靠近凸透镜时，像逐渐______透镜，像距逐渐______，像也逐渐______，并且像是_____立_____像。
当物体移至___________时，像和像距都变得“无限大”，因而在光屏上_________。
当物体越过焦点，继续向凸透镜移动时，像的性质发生了改变，像出现在物体的_____侧，变成_____、_____立、_____像。
远 离
增 大
增 大
倒
同
放 大
正
虚
实
凸透镜的焦点
无法成像
3、一个物体在凸透镜前20cm处时，在屏上成一倒立、
缩小的像，则透镜的焦距f( ) A.20cm>f>10cm B. f>10cm C. f>20cm D. f<10cm
2、凸透镜的焦距为10cm，要使物体通过凸透镜成倒立、 缩小的实像，物体离凸透镜的距离是 ( ) A. u<10cm B. 10cm10cm D. u>20cm
1、凸透镜的焦距为10cm，将物体放在凸透镜前25cm处
时，光屏上得到的是 ( ) A.倒立、放大的虚像 B.正立、放大的虚像 C.倒立、缩小的实像 D.倒立、放大的实像
C
D
D
6、一个物体在凸透镜前20cm处时，在屏上成倒立、放大的像，则透镜的焦距f( ) A.10cm10cm C.f<10cm D. f>20cm
5、凸透镜的焦距为10cm，要使物体通过凸透镜成倒立、 放大、实像，物体离凸透镜的距离是 ( ) A. u<10cm B. 10cm20cm D. u>10cm
4、凸透镜的焦距为10cm，将物体放在凸透镜前15cm处
时，光屏上得到的是( ) A.倒立、放大的虚像 B.正立、放大的虚像 C.倒立、缩小的实像 D.倒立、放大的实像
D
B
A
9、一个物体在凸透镜前20cm处时，若要看到正立、放大
的像，则透镜的焦距f( ) A.10cm10cm C.f<10cm D. f>20cm
8、凸透镜的焦距为10cm，要使物体通过凸透镜成正立、 放大的像，物体离凸透镜的距离是( ) A. u<10cm B. 10cm20cm D. u>10cm
7、凸透镜的焦距为10cm，将物体放在凸透镜前8cm处
时，光屏上得到的是 ( ) A.倒立、放大的虚像 B.正立、放大的虚像 C.倒立、缩小的实像 D.没有像
D
A
D
10、某物体经凸透镜在光屏上得到一个像，现将透镜中部遮住不让光通过，则屏上的像（ ）
A．缺少中部 　　　　　　　　　
B．变小
C．性质不变，像变暗　　　　　
D．变大
C
11、某学生在做凸透镜成像实验时，若发现在距透镜20cm处的光屏上有一个倒立等大的像，则此透镜的焦距可能为（ ）
A．10cm　　　 B．15cm　　　
C．20cm　　　 D．无法确定
A
12、某同学将一支点燃的蜡烛放在距凸透镜15cm处时，在光屏上得到一个缩小的像．当蜡烛距透镜9cm时，在光屏上得到一个放大的像．这个凸透镜的焦距可能是　（　　）
　　A．10 cm　 　B．8 cm C．6 cm　 　D．4 cm
　　解　u＝15cm时，是缩小实像　　
　　∴　u＞2f　15 cm＞2f　f＜7.5 cm　　
　　又知u＝9cm时，是放大实像
　　∴　f＜9 cm＜2f　9cm＞f＞4.5 cm
　　综合两个不等式得：4.5cm＜f＜7.5 cm　
　　
答案：C
