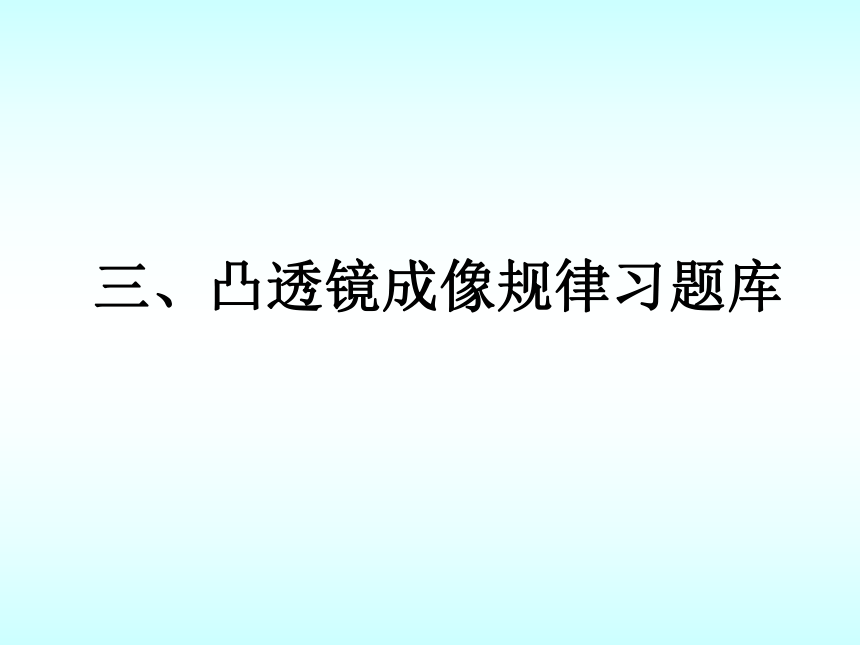

三、凸透镜成像规律习题库
1.在研究凸透镜成像实验时，实验前，应调节_____、_____、_____三者中心在同一高度，目的是使像能________.若实验中无论怎样移动光屏位置，在光屏上也得不到清晰的像，其原因可能是：（1）__________，（2）________.?

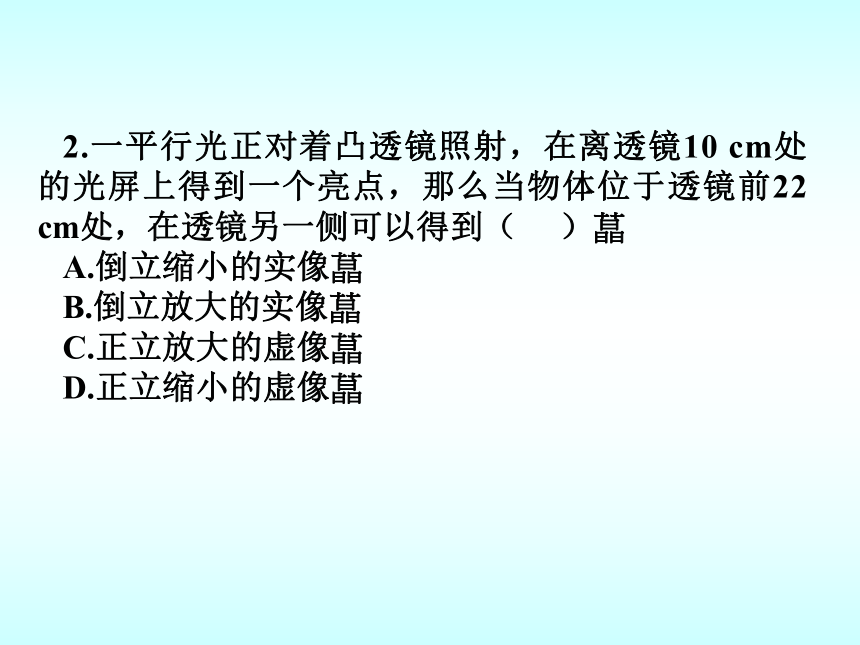

2.一平行光正对着凸透镜照射，在离透镜10 cm处的光屏上得到一个亮点，那么当物体位于透镜前22 cm处，在透镜另一侧可以得到（ ）?
A.倒立缩小的实像?
B.倒立放大的实像?
C.正立放大的虚像?
D.正立缩小的虚像?

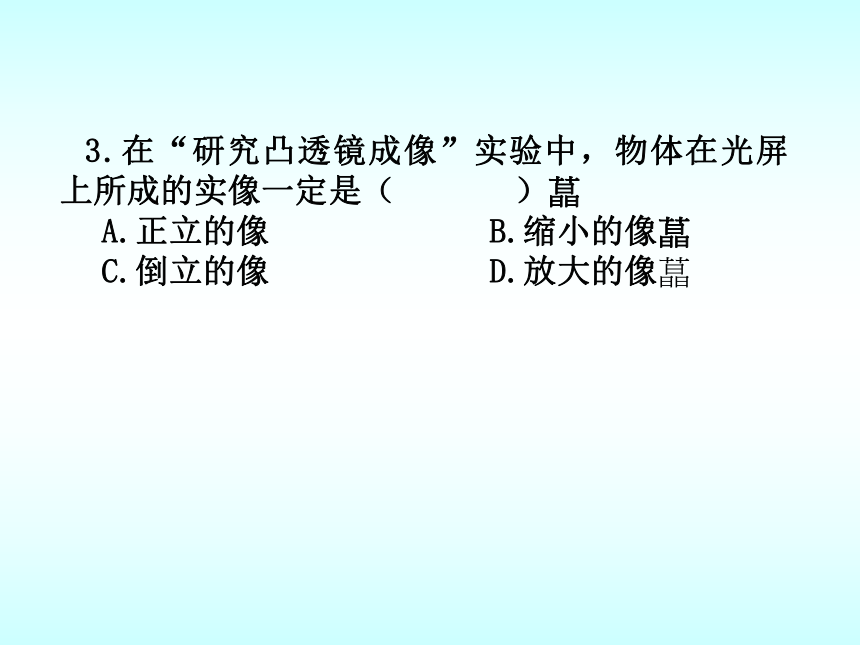

3.在“研究凸透镜成像”实验中，物体在光屏上所成的实像一定是（ ）?
A.正立的像 B.缩小的像?
C.倒立的像 D.放大的像?

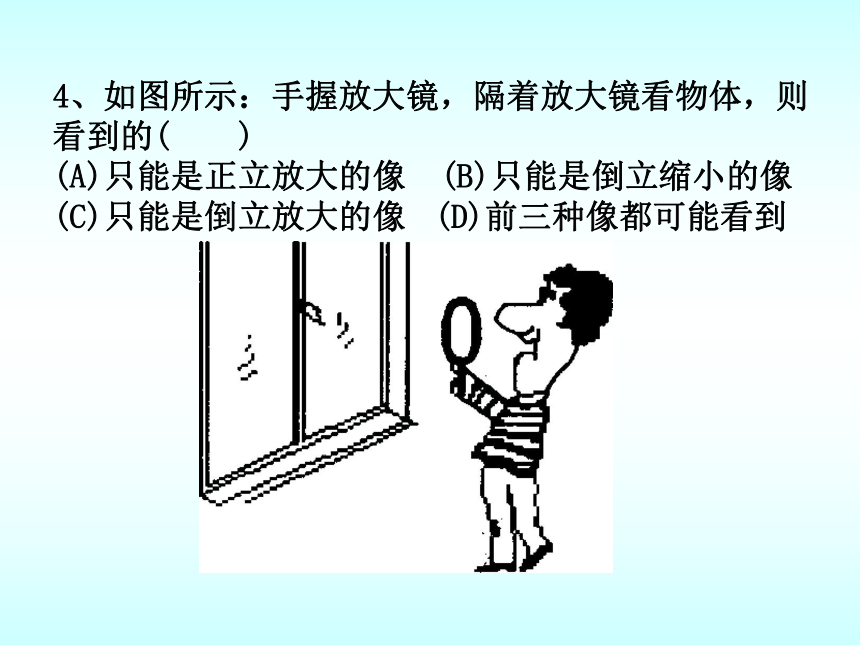

4、如图所示：手握放大镜，隔着放大镜看物体，则看到的( )
(A)只能是正立放大的像 (B)只能是倒立缩小的像
(C)只能是倒立放大的像 (D)前三种像都可能看到

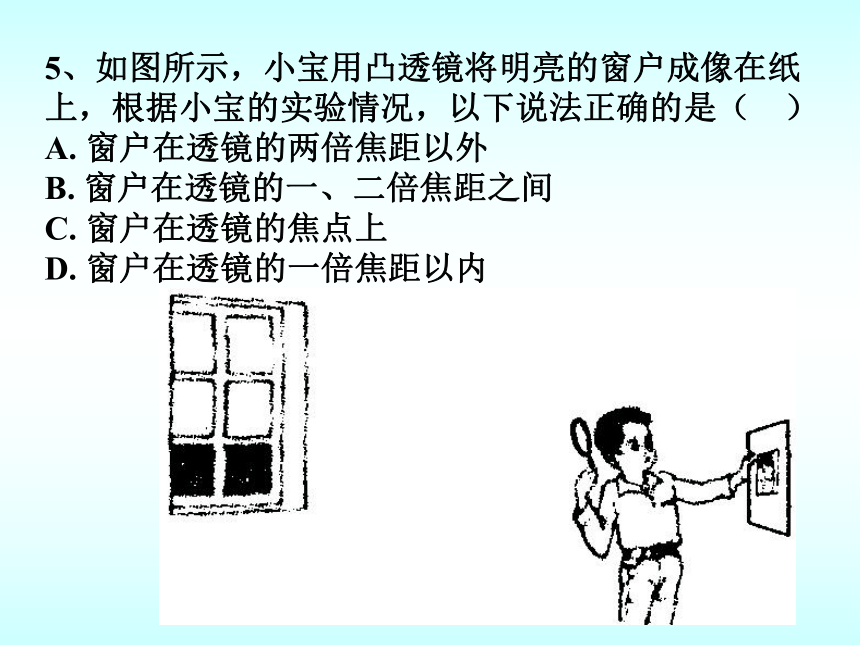

5、如图所示，小宝用凸透镜将明亮的窗户成像在纸上，根据小宝的实验情况，以下说法正确的是（ ）
A. 窗户在透镜的两倍焦距以外
B. 窗户在透镜的一、二倍焦距之间
C. 窗户在透镜的焦点上
D. 窗户在透镜的一倍焦距以内

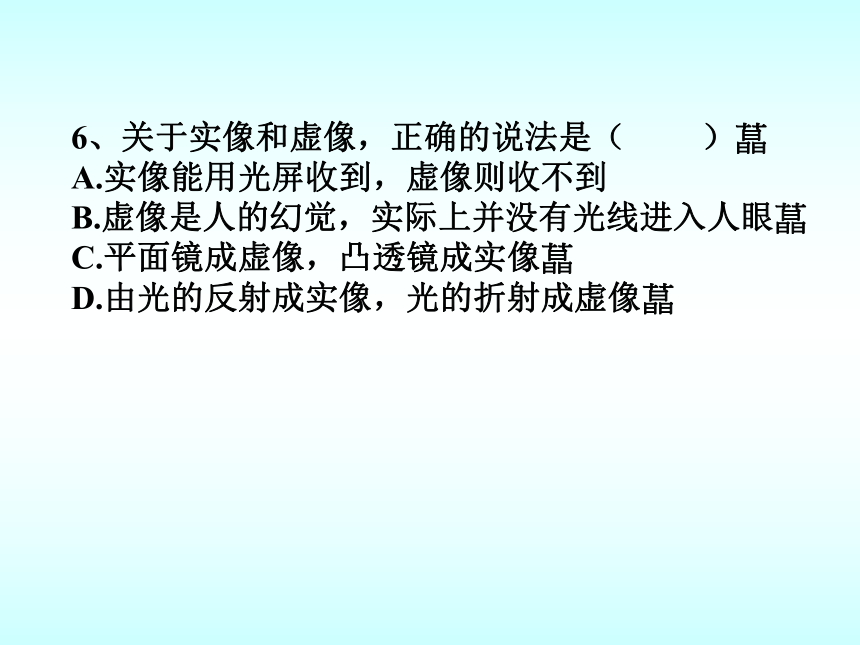

6、关于实像和虚像，正确的说法是（ ）?
A.实像能用光屏收到，虚像则收不到
B.虚像是人的幻觉，实际上并没有光线进入人眼?
C.平面镜成虚像，凸透镜成实像?
D.由光的反射成实像，光的折射成虚像?

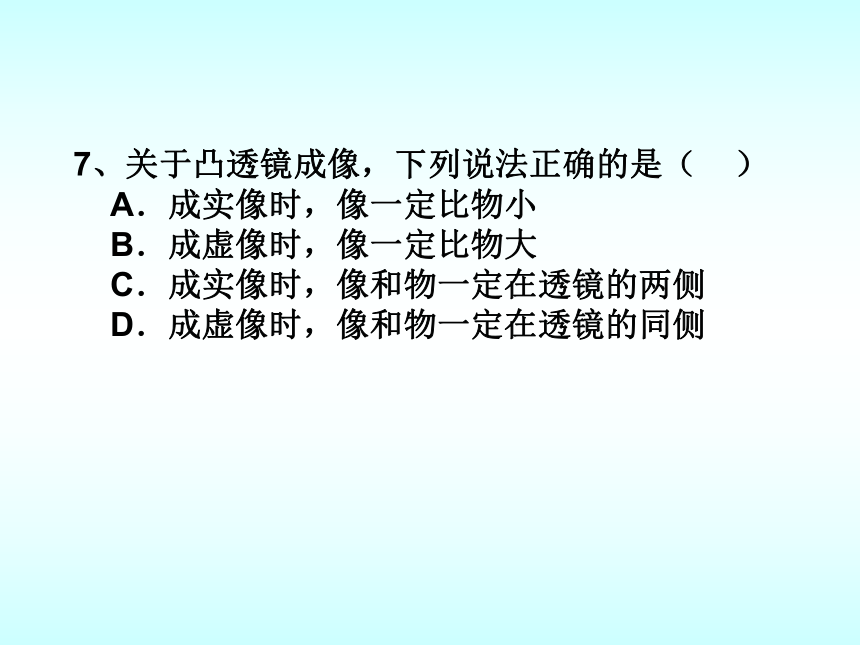

7、关于凸透镜成像，下列说法正确的是（ ）
A．成实像时，像一定比物小
B．成虚像时，像一定比物大
C．成实像时，像和物一定在透镜的两侧
D．成虚像时，像和物一定在透镜的同侧

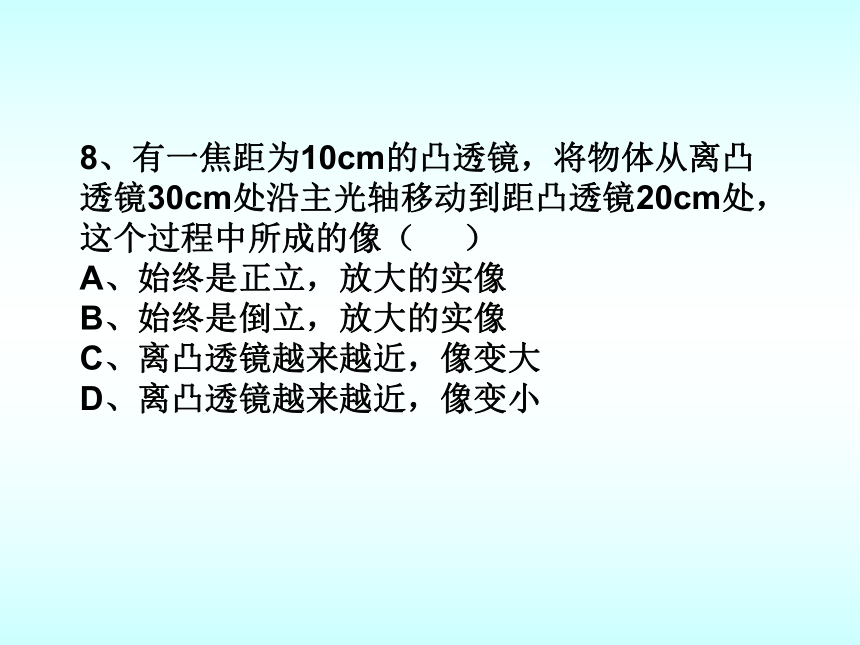

8、有一焦距为10cm的凸透镜，将物体从离凸透镜30cm处沿主光轴移动到距凸透镜20cm处，这个过程中所成的像（ ）
A、始终是正立，放大的实像
B、始终是倒立，放大的实像
C、离凸透镜越来越近，像变大
D、离凸透镜越来越近，像变小

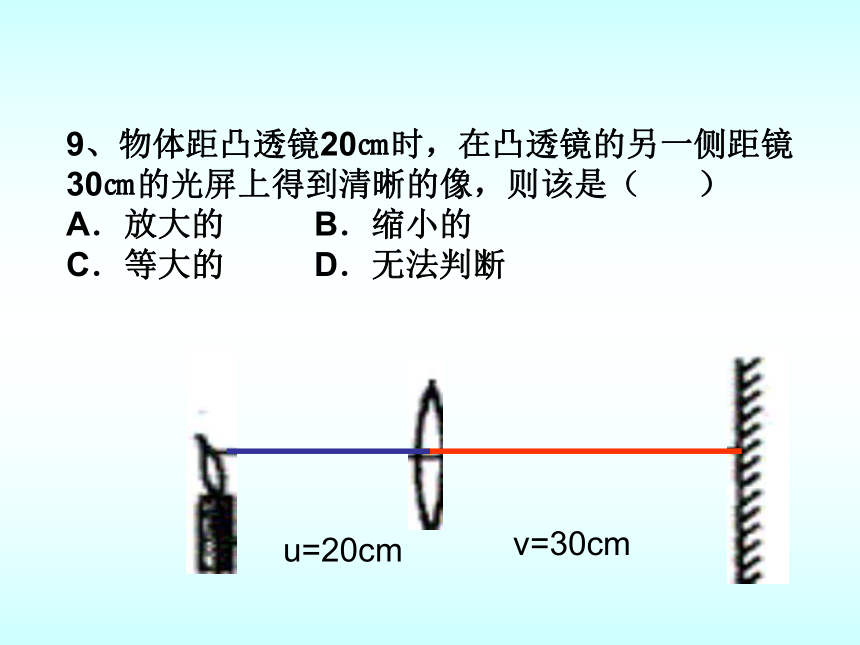

9、物体距凸透镜20㎝时，在凸透镜的另一侧距镜30㎝的光屏上得到清晰的像，则该是（ ）
A．放大的 B．缩小的
C．等大的 D．无法判断
u=20cm
v=30cm

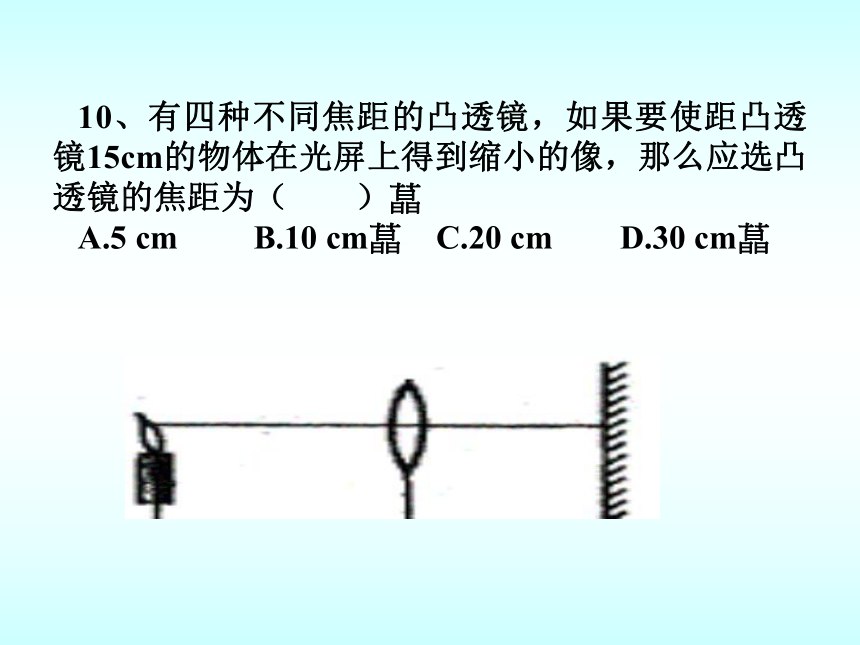

10、有四种不同焦距的凸透镜，如果要使距凸透镜15cm的物体在光屏上得到缩小的像，那么应选凸透镜的焦距为（ ）?
A.5 cm B.10 cm? C.20 cm D.30 cm?
1．物体放在凸透镜前，到凸透镜的距离是16cm，此时光屏上得到的是放大的像，则所用透镜的焦距可能是：（ ）
A．4cm B．8cm C．10cm D．18cm
巩 固
2、张强同学在光具座上做“研究凸透镜成像”的实验中，当光屏、透镜及烛焰的相对位置如图8所示时，恰能在光屏上得到一个清晰的像．由此判断，他所用凸透镜的焦距（　 ）
A．一定大于20cm
B．一定在10 cm到16 cm之间
C．一定小于8cm．
D．一定在8cm到10cm之间
11、某同学做“观察凸透镜成像”的实验时，将蜡烛点燃后放在距凸透镜16cm的地方，在光屏上得到一个清晰、倒立、放大的烛焰的像，当他将蜡烛移到距凸透镜8cm处后（ ）
A．移动光屏，仍然可以得到一个倒立、放大的像
B．移动光屏，可以得到一个倒立、缩小的像
C．无论怎样移动光屏，在光屏上始终看不到烛焰的像
D．移动光屏，可以在光屏上看到一个正立、放大的像
12、烛焰通过凸透镜恰好在光屏上得到一个倒立放大的像，若保持凸透镜位置不变，把烛焰和光屏的位置对调一下，则（ ）
A．光屏上仍能得到一个倒立放大的像
B．光屏上得到一个倒立缩小的像
C．透过透镜可观察到一个正立放大的像
D．光屏上没有像，需调节光屏位置才能成像
13.某同学在探究凸透镜成像规律时，把实验数据准确地记录在下表中：
物距（cm） 成像特点
4 放大的虚像
12 放大的实像
18 缩小的实像
你认为该凸透镜的焦距可能是：
A、16cm B、10cm C、8cm D、5cm
14、小字做完实验后，又想用手表代替蜡烛，看在光屏上能成什么样的像。于是他在透明的玻璃板上用黑色笔画了个手表盘，如图16（甲）所示。把这个玻璃板放在蜡烛的位置上，并用平行光源对着玻璃板上的表盘照射，如图16（乙）所示。移动光屏直到成清晰像为止。此时表盘在光屏上所成的像是图16（丙）中的哪一个？[ ]
15、在凸透镜前有一物体，当它沿主轴向透镜方
向移动20cm，则它对应的像却远离透镜移动30cm，那么物体移动的范围可能是( )
A. 在透镜1倍焦距内移动
B. 在透镜1倍焦距与2 倍焦距之间移动
C. 在透镜2倍焦距外移动
D. 在透镜2倍焦距外向1倍焦距与2倍焦距间移动
16．（黄冈市）小华参观展览会，在一个小展室里可见一个女导游在介绍商品，试着与 她握手，却发现是一个虚拟导游，可望不可及。后来他发现这个女导游只是在一个玻璃屏风后倒立的电视机屏幕上经过处理的一个形象而已。则这个玻璃屏风是______镜，这个虚拟导游是________像（填“虚”、“实”），电视机屏幕与玻璃屏风的距离应满足的条件是_________。
17、图表示分别从凸透镜的两倍焦距和一倍焦距处射向透镜的光线。请在图中画出它们通过透镜后的光路（P是与透镜距离等于2倍焦距的位置）。
18、在探究“凸透镜成像规律”的实验中，依次将点燃的蜡烛、凸透镜、光屏放在同一直线上的A．O、B位置，在光屏上得到清晰的烛焰的像，如图，
（1）将凸透镜向_____移动，可以使烛焰的像清晰地成在光屏的中央;
（2）此时所在的像是倒立、_____的实像。
（3）调节烛焰、凸透镜、光屏的中心在同一高度上，将蜡烛向凸透镜方向移动一段距离，调整光屏位置得到一个清晰的像，这个像与原来相比_____(填“变大”、“变小”或“不变”)
19、小刚同学要挑选一块焦距小于6cm的凸透镜。他用实验对甲、乙、丙三块凸透镜进行测量，保持烛焰与凸透镜的距离为12cm不变，实验结果记录于表格中。则可判断，_______凸透镜是小刚所需要的。（选填“甲”、“乙”或“丙”）
凸透镜 像的性质
甲 倒立 放大 实像
乙 倒立 缩小 实像
丙 正立 放大 虚像
20．小华同学在做凸透镜成像的实验，在光屏上得到烛焰缩小的像。然后他把燃烧着的蜡烛和光屏互换位置，这时在光屏上应（ ）
A．成倒立缩小的像
B．成倒立放大的像
C．成正立放大的像
D．不能成像
21、在研究凸透镜成像时，先在屏上得到烛焰清晰缩小的像，若想得到清晰放大的像，可采用的方法是
A．其他不动，只将光屏向凸透镜方向移动
B．其他不动，只将蜡烛向凸透镜方向移动
C．凸透镜不动，只将蜡烛和光屏位置对调
D．蜡烛和光屏同时以相同速度向凸透镜方向移动
22.凸透镜甲焦距是10 cm，凸透镜乙焦距是20 cm，物距相同时，同一物体所成的像，可能的情况是( )
A.都成倒立的放大的实像
B.都成倒立的缩小的实像
C.甲成倒立、放大的实像，乙成倒立、缩小的实像
D.甲成倒立、缩小的实像，乙成倒立、放大的实像
23、小明探究“凸透镜成像规律”，他在实验中记录下的数据及观察到的成像情况如下表.由该表可知，小明所用的凸透镜的焦距f的范围是_________。
实验次数 蜡烛到透镜的距离/u 像的性质
倒立或正立 放大或缩小
1 8cm 正立 放大
2 18cm 倒立 放大
3 30cm 倒立 缩小
24．在做“研究凸透镜成像规律”的实验时，小华发现：光具座上标尺的刻度范围是“0～90cm”，而实验桌上有两个凸透镜，规格如表所示。小华面临的问题是：为了研究凸透镜的成像规律，小华应当选用甲透镜还是乙透镜会比较好呢？如果他选用另一个透镜，在实验过程中将会遇到什么问题？
透镜 直径 焦距
甲 5cm 30cm
乙 4cm 10cm
25、画出像的大致情况
26、小明利用光具座、凸透镜（焦距为10cm）、蜡烛、火柴、光屏，做“探究凸透镜成像规律”的实验．
(1)光具座上有A、B、C三个滑块用于放置凸透镜、光屏或蜡烛（如下右图），其中在B上应放置： ．
(2)实验中发现光屏上成像如上右图，你认为造
成这种现象的原因是： 。
(3)观察并记录凸透镜成像的情况时，应测量 和 ．
(4)将蜡烛放在距凸透镜16cm处，前后移动光屏，小明 （填“能”或“不能”）在光屏上看到清晰的像．
(5)接着小明用不透光的纸板遮挡住凸透镜的上半边，然后前后移动光屏，他 （填“能”或“不能”）在光屏上看到完整的像．
27、小柯有一架“傻瓜”相机，拍摄时不需要根据景物的远近调节镜头到底片的距离（即不需要调焦）。相机的说明书上注明“拍摄时，景物要在3m以外”。相机拍摄时底片上成的像是 。（指出正立或倒立、放大或缩小、虚或实）。下表是这架相机物距和像距的变化情况(f=35mm)。根据表中数据，简单分析解释为什么拍摄时不需要调焦？
U
/m 0.1 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 5.5 6.0 6.5
V
/mm 53.85 37.95 36.27 90．84 35.62 35.50 35.41 35.35 35.31 35.27 35.25 35.22 35.20 35.18
28、在探究凸透镜成像规律的实验中：
第1.2两个实验小组分别进行了若干次操作，并把实验数据准确记录在下面表格中.请分析数据，你能得到什么结论？(1)_______________________________
(2)_______________________________
第1小组 第2小组
凸透镜焦距/cm 14 14 14 14 16 16 16 16
物距/cm 20 30 40 60 20 30 40 60
像距/cm 47 26 22 18 80 34 27 22
像的正倒 倒立 倒立 倒立 倒立 倒立 倒立 倒立 倒立
29、(03常德) 某小组同学通过实验探究凸透镜成像的规律，他们用了A．B两个焦距不同的透镜分别进行了若干次操作，并把实验数据及部分现象准确地记录在下表中：
请你完成下表并帮助他们分析从表中获得的信息，把能得出的探究结论填在横线上。（示例）结论一：在成实像的情况下，物体到凸透镜的距离相同时，凸透镜的焦距越长，像到凸透镜的距离越长。
结论二：在成实像的情况下， 。
凸透镜焦距（cm） 物到凸透镜距离（cm） 像到透镜距离（cm） 像的情况
正、倒 大、小 虚、实
凸透镜
A 14 20 47 倒立 实像
30 26 缩小
40 22 缩小
60 18 缩小
凸透镜
B 16 20 80 倒立 放大 实像
30 34
40 27 缩小
60 22 缩小
