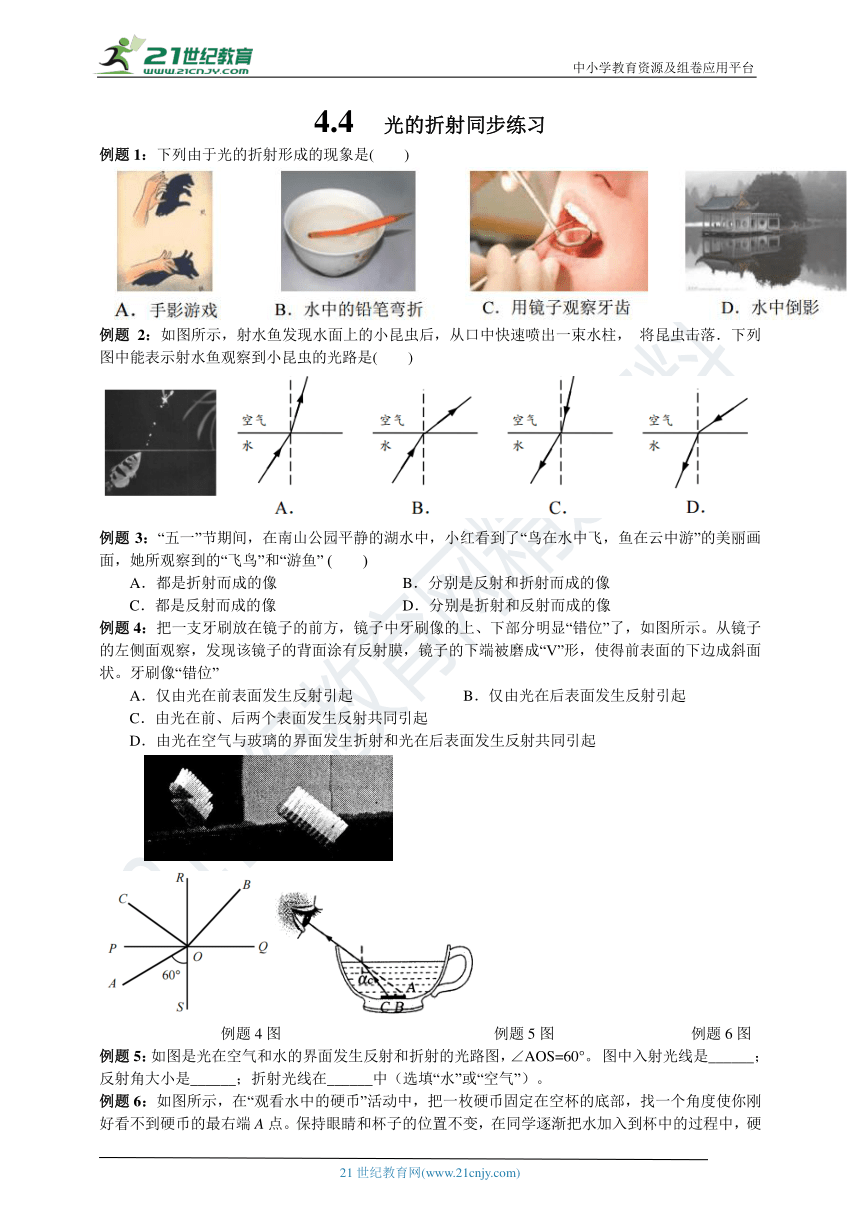

4.4 光的折射同步练习
例题1：下列由于光的折射形成的现象是( )
例题2：如图所示，射水鱼发现水面上的小昆虫后，从口中快速喷出一束水柱， 将昆虫击落．下列图中能表示射水鱼观察到小昆虫的光路是( )
例题3：“五一”节期间，在南山公园平静的湖水中，小红看到了“鸟在水中飞，鱼在云中游”的美丽画面，她所观察到的“飞鸟”和“游鱼” ( )
A．都是折射而成的像 B．分别是反射和折射而成的像
C．都是反射而成的像 D．分别是折射和反射而成的像
例题4：把一支牙刷放在镜子的前方，镜子中牙刷像的上、下部分明显“错位”了，如图所示。从镜子的左侧面观察，发现该镜子的背面涂有反射膜，镜子的下端被磨成“V”形，使得前表面的下边成斜面状。牙刷像“错位”
A．仅由光在前表面发生反射引起 B．仅由光在后表面发生反射引起
C．由光在前、后两个表面发生反射共同引起
D．由光在空气与玻璃的界面发生折射和光在后表面发生反射共同引起
例题4图 例题5图 例题6图
例题5：如图是光在空气和水的界面发生反射和折射的光路图，∠AOS=60°。 图中入射光线是______；反射角大小是______；折射光线在______中（选填“水”或“空气”）。

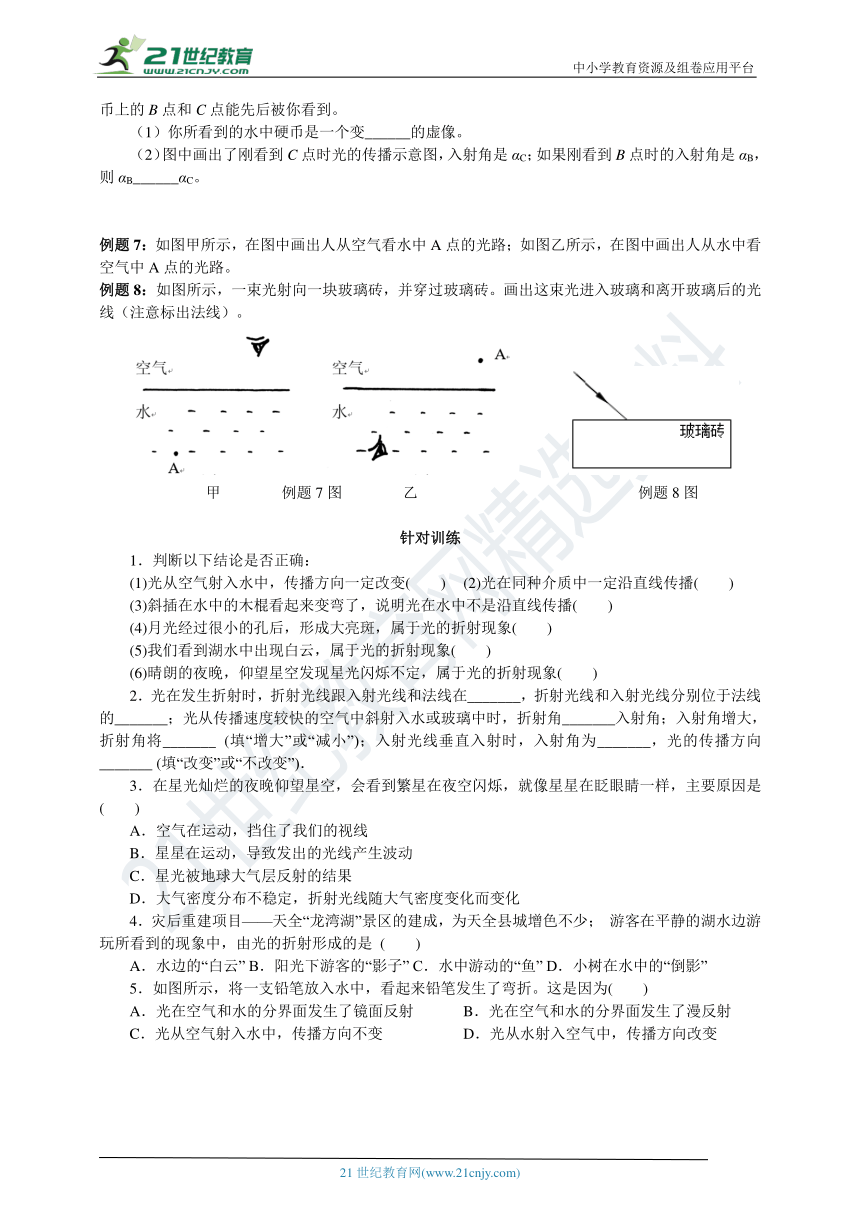

例题6：如图所示，在“观看水中的硬币”活动中，把一枚硬币固定在空杯的底部，找一个角度使你刚好看不到硬币的最右端A点。保持眼睛和杯子的位置不变，在同学逐渐把水加入到杯中的过程中，硬币上的B点和C点能先后被你看到。
（1）你所看到的水中硬币是一个变______的虚像。
（2）图中画出了刚看到C点时光的传播示意图，入射角是αC；如果刚看到B点时的入射角是αB，则αB______αC。
例题7：如图甲所示，在图中画出人从空气看水中A点的光路；如图乙所示，在图中画出人从水中看空气中A点的光路。
例题8：如图所示，一束光射向一块玻璃砖，并穿过玻璃砖。画出这束光进入玻璃和离开玻璃后的光线（注意标出法线）。
甲 例题7图 乙 例题8图
针对训练
1．判断以下结论是否正确：
(1)光从空气射入水中，传播方向一定改变( ) (2)光在同种介质中一定沿直线传播( )
(3)斜插在水中的木棍看起来变弯了，说明光在水中不是沿直线传播( )
(4)月光经过很小的孔后，形成大亮斑，属于光的折射现象( )
(5)我们看到湖水中出现白云，属于光的折射现象( )
(6)晴朗的夜晚，仰望星空发现星光闪烁不定，属于光的折射现象( )
2．光在发生折射时，折射光线跟入射光线和法线在_______，折射光线和入射光线分别位于法线的_______；光从传播速度较快的空气中斜射入水或玻璃中时，折射角_______入射角；入射角增大，折射角将_______ (填“增大”或“减小”)；入射光线垂直入射时，入射角为_______，光的传播方向_______ (填“改变”或“不改变”)．
3．在星光灿烂的夜晚仰望星空，会看到繁星在夜空闪烁，就像星星在眨眼睛一样，主要原因是( )
A．空气在运动，挡住了我们的视线
B．星星在运动，导致发出的光线产生波动
C．星光被地球大气层反射的结果
D．大气密度分布不稳定，折射光线随大气密度变化而变化
4．灾后重建项目——天全“龙湾湖”景区的建成，为天全县城增色不少； 游客在平静的湖水边游玩所看到的现象中，由光的折射形成的是 ( )
A．水边的“白云” B．阳光下游客的“影子” C．水中游动的“鱼” D．小树在水中的“倒影”

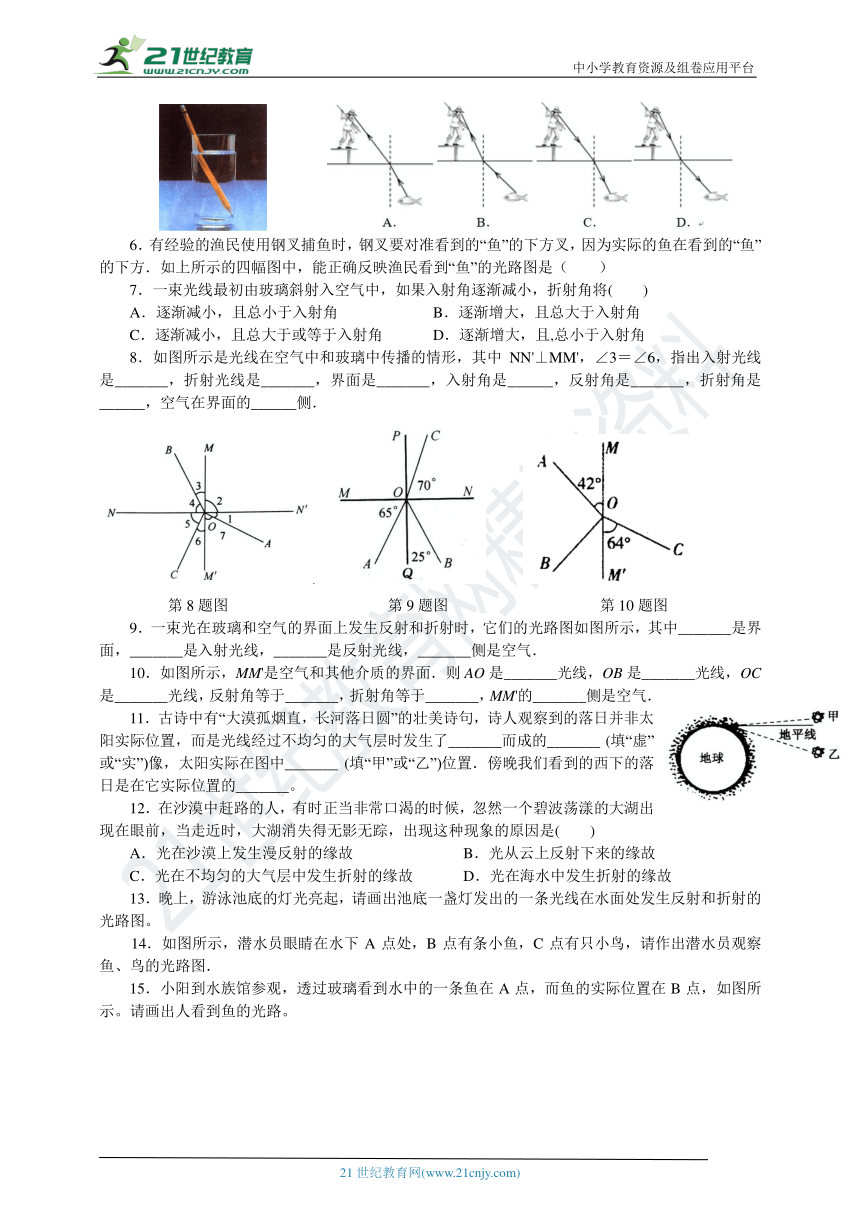

5．如图所示，将一支铅笔放入水中，看起来铅笔发生了弯折。这是因为( )
A．光在空气和水的分界面发生了镜面反射 B．光在空气和水的分界面发生了漫反射
C．光从空气射入水中，传播方向不变 D．光从水射入空气中，传播方向改变
6．有经验的渔民使用钢叉捕鱼时，钢叉要对准看到的“鱼”的下方叉，因为实际的鱼在看到的“鱼”的下方．如上所示的四幅图中，能正确反映渔民看到“鱼”的光路图是（　　）
7．一束光线最初由玻璃斜射入空气中，如果入射角逐渐减小，折射角将( )
A．逐渐减小，且总小于入射角 B．逐渐增大，且总大于入射角
C．逐渐减小，且总大于或等于入射角 D．逐渐增大，且,总小于入射角
8．如图所示是光线在空气中和玻璃中传播的情形，其中NN'⊥MM'，∠3＝∠6，指出入射光线是_______，折射光线是_______，界面是_______，入射角是______，反射角是_______，折射角是______，空气在界面的______侧．
第8题图 第9题图 第10题图
9．一束光在玻璃和空气的界面上发生反射和折射时，它们的光路图如图所示，其中_______是界面，_______是入射光线，_______是反射光线，_______侧是空气．
10．如图所示，MM'是空气和其他介质的界面．则AO是_______光线，OB是_______光线，OC是_______光线，反射角等于_______，折射角等于_______，MM'的_______侧是空气．
11．古诗中有“大漠孤烟直，长河落日圆”的壮美诗句，诗人观察到的落日并非太阳实际位置，而是光线经过不均匀的大气层时发生了_______而成的_______ (填“虚”或“实”)像，太阳实际在图中_______ (填“甲”或“乙”)位置．傍晚我们看到的西下的落日是在它实际位置的_______。
12．在沙漠中赶路的人，有时正当非常口渴的时候，忽然一个碧波荡漾的大湖出现在眼前，当走近时，大湖消失得无影无踪，出现这种现象的原因是( )
A．光在沙漠上发生漫反射的缘故 B．光从云上反射下来的缘故
C．光在不均匀的大气层中发生折射的缘故 D．光在海水中发生折射的缘故

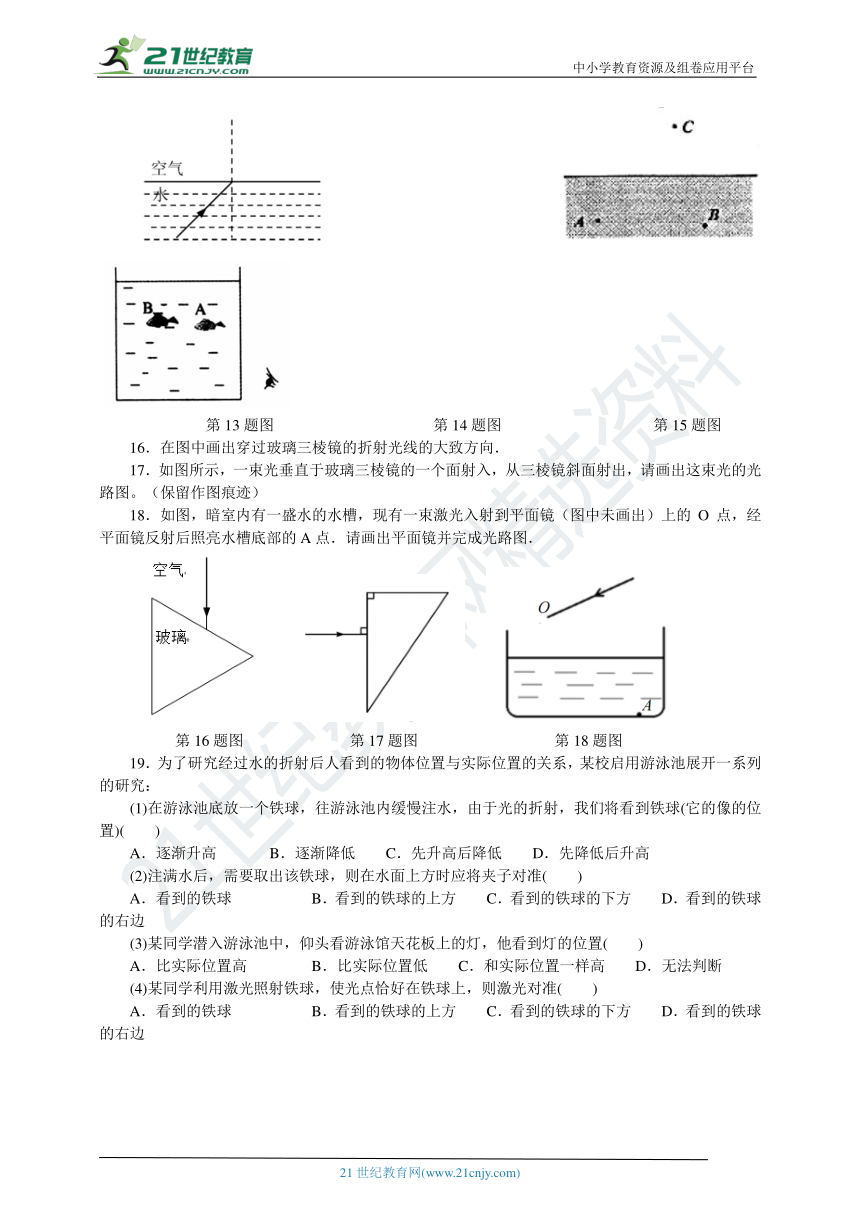

13．晚上，游泳池底的灯光亮起，请画出池底一盏灯发出的一条光线在水面处发生反射和折射的光路图。
14．如图所示，潜水员眼睛在水下A点处，B点有条小鱼，C点有只小鸟，请作出潜水员观察鱼、鸟的光路图．
15．小阳到水族馆参观，透过玻璃看到水中的一条鱼在A点，而鱼的实际位置在B点，如图所示。请画出人看到鱼的光路。
第13题图 第14题图 第15题图
16．在图中画出穿过玻璃三棱镜的折射光线的大致方向．
17．如图所示，一束光垂直于玻璃三棱镜的一个面射入，从三棱镜斜面射出，请画出这束光的光路图。（保留作图痕迹）
18．如图，暗室内有一盛水的水槽，现有一束激光入射到平面镜（图中未画出）上的O点，经平面镜反射后照亮水槽底部的A点．请画出平面镜并完成光路图．
第16题图 第17题图 第18题图
19．为了研究经过水的折射后人看到的物体位置与实际位置的关系，某校启用游泳池展开一系列的研究：
(1)在游泳池底放一个铁球，往游泳池内缓慢注水，由于光的折射，我们将看到铁球(它的像的位置)( )
A．逐渐升高 B．逐渐降低 C．先升高后降低 D．先降低后升高
(2)注满水后，需要取出该铁球，则在水面上方时应将夹子对准( )
A．看到的铁球 B．看到的铁球的上方 C．看到的铁球的下方 D．看到的铁球的右边
(3)某同学潜入游泳池中，仰头看游泳馆天花板上的灯，他看到灯的位置( )
A．比实际位置高 B．比实际位置低 C．和实际位置一样高 D．无法判断
(4)某同学利用激光照射铁球，使光点恰好在铁球上，则激光对准( )
A．看到的铁球 B．看到的铁球的上方 C．看到的铁球的下方 D．看到的铁球的右边
第20题图 第21题图
20．有一盛水的圆柱形敞口容器，水面的升降可由进水管和出水管调节。在其右侧某一高度朝确定方向射出一激光束，在容器底部中央产生一个光斑，如图所示。该光斑 ( )
A．是激光束经水面反射后形成的；若向右移动，表明水面上升
B．是激光束经水面反射后形成的；若向左移动，表明水面上升
C．是激光束经水面折射后形成的；若向左移动，表明水面下降
D．是激光束经水面折射后形成的；若向右移动，表明水面下降
21．某校新建成一个喷水池，在池底的中央安装一只射灯。池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图所示。往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点；如果水面升至b位置时，人看到亮斑的位置在Q点，则
A．P点在S点的上方，Q点在S点的上方 B．P点在S点的上方，Q点在S点的下方
C．P点在S点的下方，Q点在S点的上方 D．P点在S点的下方，Q点在S点的下方
22．如图所示为一个圆柱状透明玻璃，EF线段为其横截面半圆形直径，O点为半圆柱的圆心。若有一条光线HO自空气中射入此玻璃柱，入射点为O点。则下列光路图正确的是( )
23．如图所示，S是点光源，它射向平面镜的一条光线经平面镜反射后经过A点， 再射向水面，在水面发生折射。请画出：（1）入射光线；（2）反射光线；（3）折射光线。
24．平静水面上的小鸟和水中的小鱼，某时刻的实际位置如图所示，水面一侧C点的人眼恰好看到它们在水中的像重合。以A点代表小鸟，以B点代表小鱼．请画出小鸟在水中像的位置以及人眼看到小鱼的光路图。（保留作图痕迹）
25．如图所示，为玻璃三棱镜ABC，AB边的外面镀了一层反光物质，有一条光线自空气中水平射向AC边。画出光线通过AC边折射到AB边，然后反射到BC边，最后从BC边折射到空气中的大致光路图。
第23题图 第24题图 第25题图
26．如图所示，一束激光 a 斜射向半圆形玻璃砖圆心 O，结果在屏幕 MN 上出现两个光斑，请画出形成两个光斑的光路图．
27．如图所示，一束光线垂直入射到1/4圆形玻璃砖的平面上，请画出光线通过玻璃出射到空气中的光路图。
28．某同学研究曲面玻璃对光的折射规律时作了如下的试验．如图为一半圆柱形透明玻璃的横截面，水平面AOB镀银（反射光），O表示半圆截面的圆心，一束光在横截面内从M点入射，从N点射出，请帮他完成光路图（虚线为该点的法线）．
第26题图 第27题图 第28题图
29．如图所示，小阳在公园水面上玩水上滚球的游戏，人处于充足空气的薄壁透明塑料圆球里，他发现水下A处有一条金鱼，设小阳的眼睛在B处，圆球的球心在O点。请你作出小阳观察到金鱼的光路图及确定金鱼实际的大致位置。
30．小云同学用一只新买的激光笔照射水平水面，在竖直白墙上出现了两个红色亮点A和B，如图所示，现保持入射点O的位置不变，欲使光点A下移至A′处，应使入射光线MO绕着点O沿______方向转动（填“顺时针”或“逆时针”）：现保持入射点O的位置不变，欲使光点B下移至B′处，应使入射光线MO绕着点O沿______方向转动（填“顺时针”或“逆时针”）．
第29题图 第30题图 第31题图
31．如图甲所示，两块完全相同的直角三角形玻璃砖A和B放置在同一水平面内，斜边平行且相距一定距离．一条光线从空气中垂直于玻璃砖A的直角边射入，从玻璃砖B的直角边射出，射出后的位置和方向可能是图中的( )；如图乙所示，一束光AB射到一个透明玻璃球的表面，经过折射而穿过玻璃球，射出后的位置和方向可能是图中的( )。
A．光线 a B．光线 b C．光线 c D．光线 d
32．小明喝水时，偶然发现透过水面看不见玻璃水杯外侧的手指，他感到很惊奇：玻璃和水都是透明物质，为什么光却不能透过呢？小明决定找出原因，下面是小明的探究过程：
根据光经过的路径，首先想到了这种现象与光的折射有关，为此他根据光从水中射向空气的光路进行了推测，如图1，光从水中射向空气时，折射角大于入射角，当入射角逐渐增大时，折射角也逐渐增大，那么，当入射角增大到某一值时，会不会……
图1
(1)小明的推测是_____________________________________；
(2)小明为了验证自己的推测，进行了如图2所示的实验，实验过程中逐渐增大激光笔射向水面的入射角的角度，当增大到某一角度时，小明观察到______________，证实了自己的推测．
图2 图3 图4
(3)小明又从网上查找了相关的资料，全文如下：一束激光从某种玻璃中射向空气（如图3所示），保持入射点不动，改变入射角（每次增加0.2°），当入射角增大到引41.8°时，折射光线消失，只存在入射光线与反射光线，这种现象叫做光的全反射，发生这种现象时的入射角叫做这种物质的临界角．当入射角大于临界角时，只发生反射，不发生折射．
①当光从空气射向玻璃，______（选填“会”或“不会”）发生光的全反射现象．说出你的解释：_____________．
②一个三棱镜由上述玻璃构成，让一束光垂直于玻璃三棱镜的一个面射入（如图4所示），请在图中完成这束入射光的光路图．
4.4 参考答案
例题1：B 例题2：D 例题3：B 例题4：D 例题5：AO；30；空气 例题6：（1）浅（2）=
例题7：如图所示 例题8：如图所示
针对训练
1．(1)╳(2) ╳(3) ╳(4) ╳(5) ╳(6)√
2．同一平面内；两侧；小于；增大；0；不改变 3．D 4．C 5．D 6．A 7．C
8．BO；OA；MM'；∠4；∠5；∠1；左 9．MN；AO；OB；下
10．入射；反射；折射；48；26；左 11．折射；虚；乙；上方 12．C
13．如图所示 14．如图所示 15．如图所示 16．如图所示 17．略 18．如图所示
19．(1)A(2)C(3)A(4)A 20．C 21．C 22．A
23．如图所示 24．略 25．如图所示 26．如图所示 27．如图所示
28．如图所示 29．如图所示 30．顺时针；逆时针 31．B；C
32．(1)光从水中射向空气时，入射角逐渐增大到某一值时，不会有折射光线(2)折射光消失了(3)①不会；此时折射角小于入射角 ②如图
