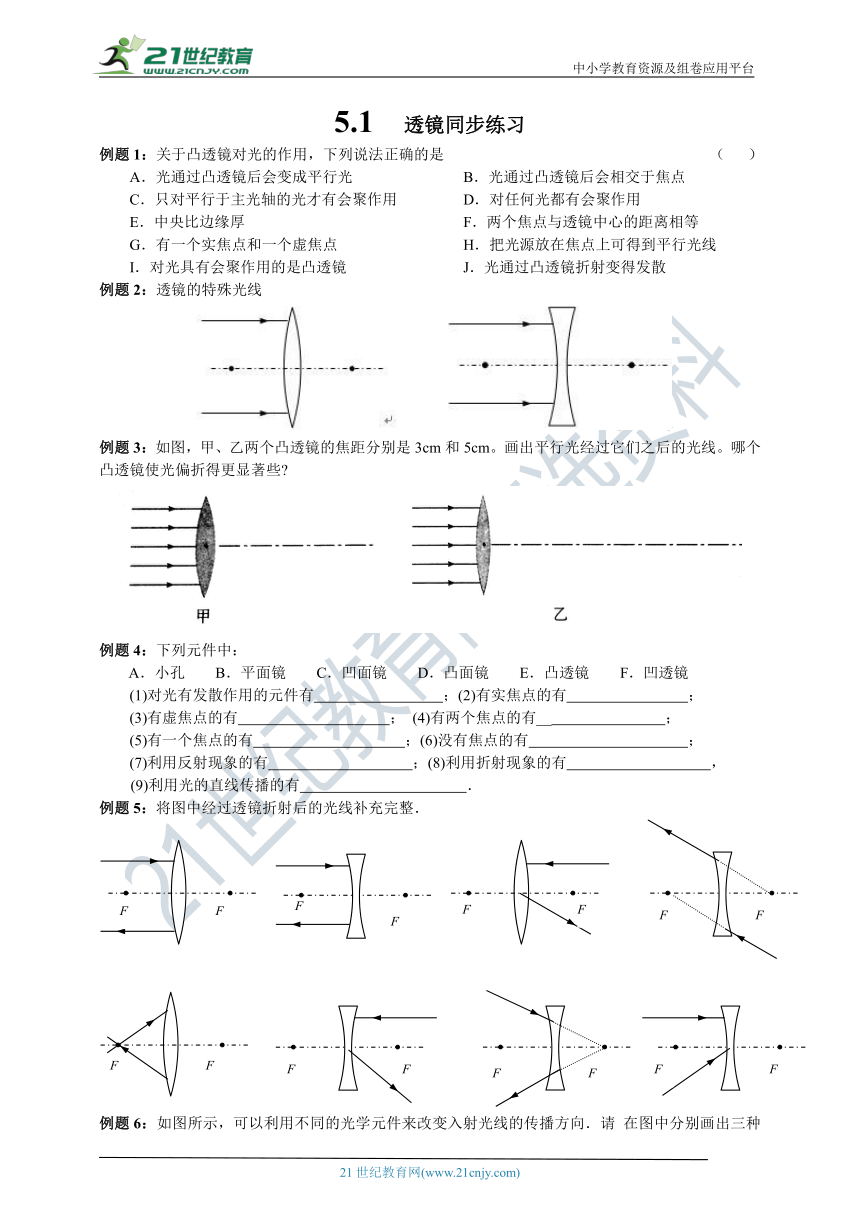

5.1 透镜同步练习
例题1：关于凸透镜对光的作用，下列说法正确的是 （ ）
A．光通过凸透镜后会变成平行光 B．光通过凸透镜后会相交于焦点
C．只对平行于主光轴的光才有会聚作用 D．对任何光都有会聚作用
E．中央比边缘厚 F．两个焦点与透镜中心的距离相等
G．有一个实焦点和一个虚焦点 H．把光源放在焦点上可得到平行光线
I．对光具有会聚作用的是凸透镜 J．光通过凸透镜折射变得发散
例题2：透镜的特殊光线
例题3：如图，甲、乙两个凸透镜的焦距分别是3cm和5cm。画出平行光经过它们之后的光线。哪个凸透镜使光偏折得更显著些
例题4：下列元件中：
A．小孔 B．平面镜 C．凹面镜 D．凸面镜 E．凸透镜 F．凹透镜
(1)对光有发散作用的元件有 ；(2)有实焦点的有 ；
(3)有虚焦点的有 ； (4)有两个焦点的有__ ；
(5)有一个焦点的有 ；(6)没有焦点的有 ；
(7)利用反射现象的有 ；(8)利用折射现象的有 ，
(9)利用光的直线传播的有 ．
例题5：将图中经过透镜折射后的光线补充完整．
例题6：如图所示，可以利用不同的光学元件来改变入射光线的传播方向．请 在图中分别画出三种合适的光学元件．（只要求画出光学元件的大致位置示意图，但须与光 学规律相符）．
针对训练
1．判断以下结论是否正确：
(1)凸透镜只对平行于主光轴的光具有会聚作用( ) (2)经过凸透镜的光一定能会聚在一点( )
(3)凹透镜对光一定具有发散作用( ) (4)凡是通过透镜光心的光，其传播方向不变( )
(5)凹透镜对光可能具有会聚作用( ) (6)光束经过凸透镜后一定能会聚在焦点( )
(7)平行光经过凹透镜后将会聚在焦点( ) (8)过焦点的光经凹透镜后平行于凹透镜的主光轴( )
2．平行于主光轴的光线，经凸透镜折射后，能 在主光轴上的一点，这一点叫 ，因为它是由实际光线会聚成的，所以叫 焦点，一个凸透镜有 个焦点，焦点到 的距离叫凸透镜的焦距，凸透镜两侧的焦距是 的．
3．一种微型手电筒的灯泡做成如图所示的形状，它的前端相当于一个 ，灯丝（可看成一个点光源）发出的光通过它射出时，射出的光束变窄，这种小灯泡的灯丝应位于凸透镜的 ， 使用这种灯泡可以省去一般手电筒中的一个零件，它是 ．
4．研究材料和焦距的关系时，用不同材料制成相同形状的凸透镜，将透镜放在阳光下，找到________，就是它们的焦点，再用刻度尺分别测出焦点到凸透镜的距离就是它们的焦距．若焦距相同，说明焦距和________；若焦距不相同，说明焦距和________。对应材料的焦距越小，说明该材料的折光能力越________。
5．如下所示是光通过透镜后的光路图，其中正确的是( )
6．实验室中需要用平行光做实验，现在有小灯泡、凸透镜、凹透镜等器材．以下获得平行光的方法中正确是( )
A．将小灯泡放在凸透镜的主光轴上，光源射向凸透镜的光经凸透镜后变为平行光
B．将小灯泡放在凹透镜的主光轴上，光源射向凹透镜的光经凹透镜后变为平行光
C．将小灯泡放在凸透镜的焦点处，光源射向凸透镜的光经凸透镜后变为平行光
D．将小灯泡放在凹透镜的焦点处，光源射向凹透镜的光经凹透镜后变为平行光

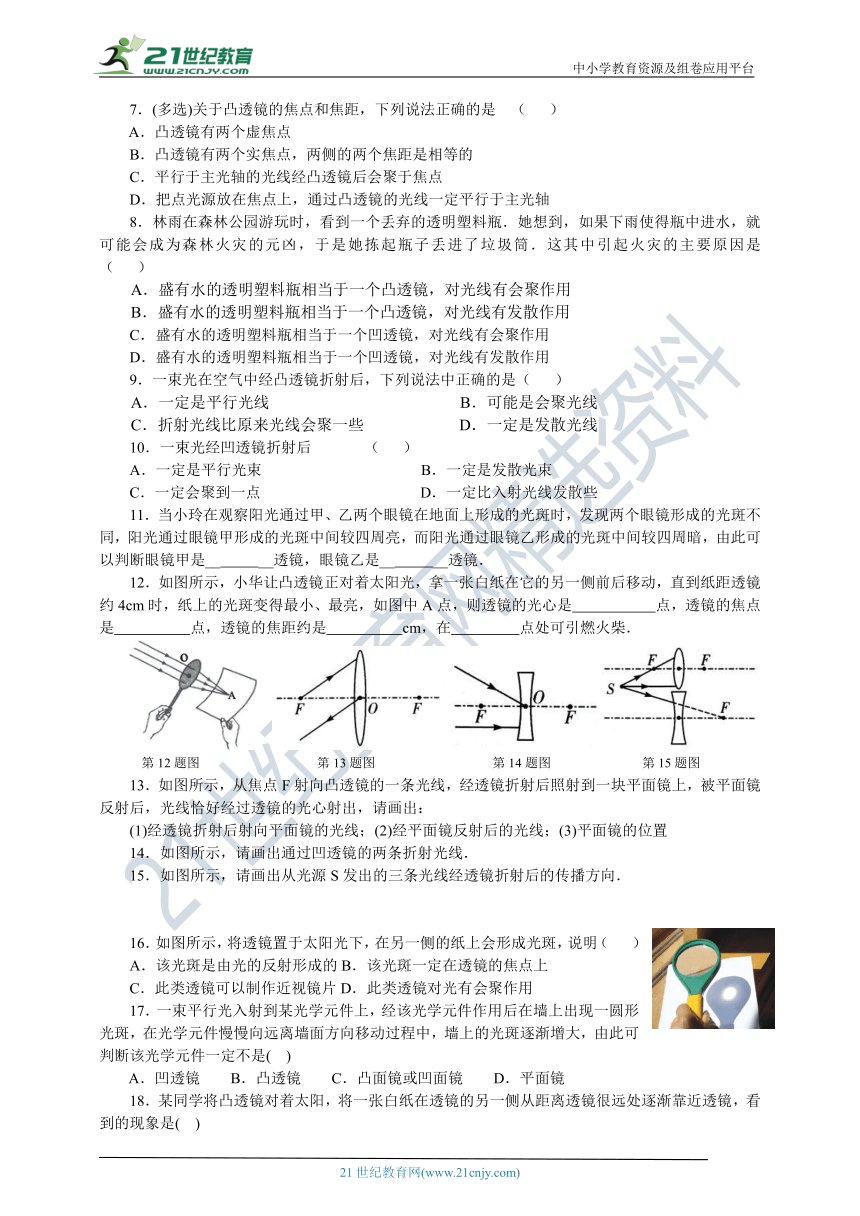

7．(多选)关于凸透镜的焦点和焦距，下列说法正确的是 （ ）
A．凸透镜有两个虚焦点
B．凸透镜有两个实焦点，两侧的两个焦距是相等的
C．平行于主光轴的光线经凸透镜后会聚于焦点
D．把点光源放在焦点上，通过凸透镜的光线一定平行于主光轴
8．林雨在森林公园游玩时，看到一个丢弃的透明塑料瓶．她想到，如果下雨使得瓶中进水，就可能会成为森林火灾的元凶，于是她拣起瓶子丢进了垃圾筒．这其中引起火灾的主要原因是 （ ）
A．盛有水的透明塑料瓶相当于一个凸透镜，对光线有会聚作用
B．盛有水的透明塑料瓶相当于一个凸透镜，对光线有发散作用
C．盛有水的透明塑料瓶相当于一个凹透镜，对光线有会聚作用
D．盛有水的透明塑料瓶相当于一个凹透镜，对光线有发散作用
9．一束光在空气中经凸透镜折射后，下列说法中正确的是（ ）
A．一定是平行光线 B．可能是会聚光线
C．折射光线比原来光线会聚一些 D．一定是发散光线
10．一束光经凹透镜折射后 （ ）
A．一定是平行光束 B．一定是发散光束
C．一定会聚到一点 D．一定比入射光线发散些
11．当小玲在观察阳光通过甲、乙两个眼镜在地面上形成的光斑时，发现两个眼镜形成的光斑不同，阳光通过眼镜甲形成的光斑中间较四周亮，而阳光通过眼镜乙形成的光斑中间较四周暗，由此可以判断眼镜甲是__ __透镜，眼镜乙是__ __透镜．
12．如图所示，小华让凸透镜正对着太阳光，拿一张白纸在它的另一侧前后移动，直到纸距透镜约4cm时，纸上的光斑变得最小、最亮，如图中A点，则透镜的光心是 点，透镜的焦点是 点，透镜的焦距约是 cm，在 点处可引燃火柴．
第12题图 第13题图 第14题图 第15题图
13．如图所示，从焦点F射向凸透镜的一条光线，经透镜折射后照射到一块平面镜上，被平面镜反射后，光线恰好经过透镜的光心射出，请画出：
(1)经透镜折射后射向平面镜的光线；(2)经平面镜反射后的光线；(3)平面镜的位置
14．如图所示，请画出通过凹透镜的两条折射光线．
15．如图所示，请画出从光源S发出的三条光线经透镜折射后的传播方向．
16．如图所示，将透镜置于太阳光下，在另一侧的纸上会形成光斑，说明（ ）
A．该光斑是由光的反射形成的B．该光斑一定在透镜的焦点上
C．此类透镜可以制作近视镜片D．此类透镜对光有会聚作用
17．一束平行光入射到某光学元件上，经该光学元件作用后在墙上出现一圆形光斑，在光学元件慢慢向远离墙面方向移动过程中，墙上的光斑逐渐增大，由此可判断该光学元件一定不是( )
A．凹透镜 B．凸透镜 C．凸面镜或凹面镜 D．平面镜

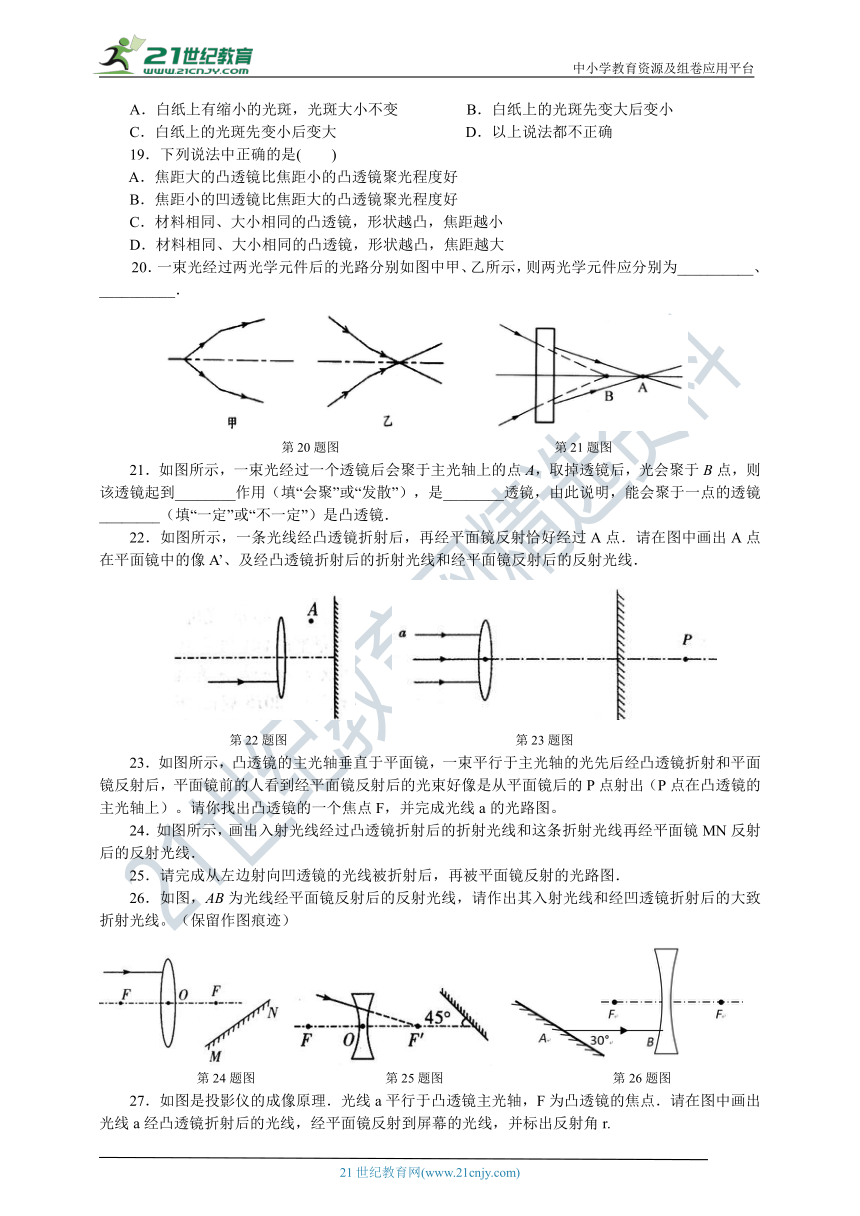

18．某同学将凸透镜对着太阳，将一张白纸在透镜的另一侧从距离透镜很远处逐渐靠近透镜，看到的现象是( )
A．白纸上有缩小的光斑，光斑大小不变 B．白纸上的光斑先变大后变小
C．白纸上的光斑先变小后变大 D．以上说法都不正确
19．下列说法中正确的是( )
A．焦距大的凸透镜比焦距小的凸透镜聚光程度好
B．焦距小的凹透镜比焦距大的凸透镜聚光程度好
C．材料相同、大小相同的凸透镜，形状越凸，焦距越小
D．材料相同、大小相同的凸透镜，形状越凸，焦距越大
20．一束光经过两光学元件后的光路分别如图中甲、乙所示，则两光学元件应分别为__________、__________．
第20题图 第21题图
21．如图所示，一束光经过一个透镜后会聚于主光轴上的点A，取掉透镜后，光会聚于B点，则该透镜起到________作用（填“会聚”或“发散”），是________透镜，由此说明，能会聚于一点的透镜________（填“一定”或“不一定”）是凸透镜．
22．如图所示，一条光线经凸透镜折射后，再经平面镜反射恰好经过A点．请在图中画出A点在平面镜中的像A’、及经凸透镜折射后的折射光线和经平面镜反射后的反射光线．
第22题图 第23题图
23．如图所示，凸透镜的主光轴垂直于平面镜，一束平行于主光轴的光先后经凸透镜折射和平面镜反射后，平面镜前的人看到经平面镜反射后的光束好像是从平面镜后的P点射出（P点在凸透镜的主光轴上）。请你找出凸透镜的一个焦点F，并完成光线a的光路图。
24．如图所示，画出入射光线经过凸透镜折射后的折射光线和这条折射光线再经平面镜MN反射后的反射光线．
25．请完成从左边射向凹透镜的光线被折射后，再被平面镜反射的光路图．
26．如图，AB为光线经平面镜反射后的反射光线，请作出其入射光线和经凹透镜折射后的大致折射光线。（保留作图痕迹）
第24题图 第25题图 第26题图
27．如图是投影仪的成像原理．光线a平行于凸透镜主光轴，F为凸透镜的焦点．请在图中画出光线a经凸透镜折射后的光线，经平面镜反射到屏幕的光线，并标出反射角r.
第27题图 第28题图
28．小欣家收藏了一架老式照相机，如图是它内部结构的简图。取景时，来自景物的光线经过镜头后，再由平面镜OM反射进入人眼。画出取景时平行于主光轴的光线a射入人眼的光路；
29．一个内有空气的薄壁凸透镜放入水中，如图所示，一束光线通过该凸透镜时，将发生（ ）
A．会聚现象 B．发散现象 C．不会聚也不发散 D．条件不足，不能确定
30．如图所示，当用眼睛去观察镜子时，光束似乎是从M处发散开来的，则透镜的焦距是（ ）
A．0.5 m B．0.3 m C．0.2 m D．0.1 m
第29题图 第30题图 第31题图
31．如图所示，虚线框内为一透镜，MN为透镜的主轴，O是透镜的光心，a和b是射向透镜的两条光线．已知光线a通过透镜之后与MN交于P点，光线b通过透镜之后于MN交于Q点．由图可知，下列说法中正确的是 （ ）
A．透镜是凸透镜，距离OP小于焦距 B．透镜是凸透镜，距离OP大于焦距
C．透镜是凹透镜，距离OQ小于焦距 D．透镜是凹透镜，距离OP大于焦距
32．如图所示，OO’为凸透镜的主光轴，S’为点光源S经凸透镜的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图．
33．在图中的方框内填入适当的透镜，使之满足光路的要求，并完成光路．
34．已知黑箱内有一只凹透镜和一只平面镜。请在黑箱内画出完整的光路，填上光学仪器，并标明凹透镜焦点 F 的位置。
35．黑箱内有一只焦距为3cm的凸透镜和一只平面镜，请你画出黑箱内的光路图，并标出平面镜上入射角的度数。
第34题图 第35题图
36．已知黑箱内有一只焦距为0.8cm的透镜和一只平面镜。请画出完整的光路，填上黑箱内的光学仪器，并标出当光线经平面镜反射后的反射角大小。
37．已知黑箱内有一只焦距为3cm的透镜和一只平面镜，请画出完整的光路，填上黑箱内的光学仪器，并标出平面镜上反射角的度数。
第36题图 第37题图
38．已知黑箱内有一只焦距为1cm的凸透镜和一只平面镜。请确定光学仪器的位置，画出完整的光路，并标明光线经平面镜反射后的反射角的度数。
39．已知黑箱内有一只焦距为3cm的透镜和一只平面镜。请在黑箱内填上的光学仪器，画出完整的光路，并标出当光线经平面镜反射后的反射角大小。
第38题图 第39题图
参考答案
例题1：DEFH
例题2：如图
例题3：如图
例题4：(1)DF(2)CF(3)DF(4)EF(5)CD(6)AB(7)BCD(8)EF(9)A
例题5：
例题6：
针对训练
1．(1)╳(2) ╳(3)√(4)√(5) ╳(6) ╳(7) ╳(8) ╳ 2．会聚；焦点；实；两；光心；相等 3．凸透镜；焦点；反光罩 4．最小、最亮的光斑；材料无关；材料有关；强 5．A 6．C 7．BCD 8．A
9．C 10．D 11．凸；凹 12．O；A；4；A 13．如图 14．如图 15．如图
16．D 17．D 18．C 19．C 20．凸透镜；凹透镜
21．发散；凹；不一定 22．如图 23．如图
24．如图 25．如图 26．如图
27．如图 28．如图
29．B 30．D 31．A 32．如图 33．如图
34．如图 35．如图
36．如图 37．如图
38．如图 39． 如图
