武强中学2021-2022学年度上学期第二次月考
高二物理试题
考试时间：75分钟；
第I卷（选择题）
一、单项选择题：本题共7小题，每小题4分，共28分．在每小题给出的四个选项中，只有一项是符合题目要求的．
1．用欧姆表测一个电阻的阻值R，选择旋钮置于“×10”挡，测量时指针指在100与200刻度弧线的正中间，可以确定(　　)
A．R=150Ω B．R=1500Ω
C．1000Ω2．如图所示的电路中，开关闭合后，时间内经过点的电量为。下列说法错误的是（　　）
A．断开时，电源两端的电压为0
B．闭合后，时间内经过点的电量为
C．闭合后，时间内非静电力做的功为
D．闭合后，时间内内电路产生的内能为
3．a、b、c三种元件的伏安特性曲线如图所示，下列说法正确的是（　　）
A．b代表是定值电阻，图像的斜率等于电阻
B．a、b、c三种元件都是线性元件
C．a代表某些半导体元件，随着电压、电流的升高，电阻减小
D．三种图像的交点表示电压、电流相等，电阻不相等
4．如图为路口交通指示灯的示意图.指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为，据你对交通指示灯的了解可以推断（ ）
A．红灯、黄灯、绿灯是串联的
B．红灯、黄灯、绿灯是并联的
C．红灯与黄灯并联后再与绿灯串联
D．绿灯与黄灯并联后再与红灯串联

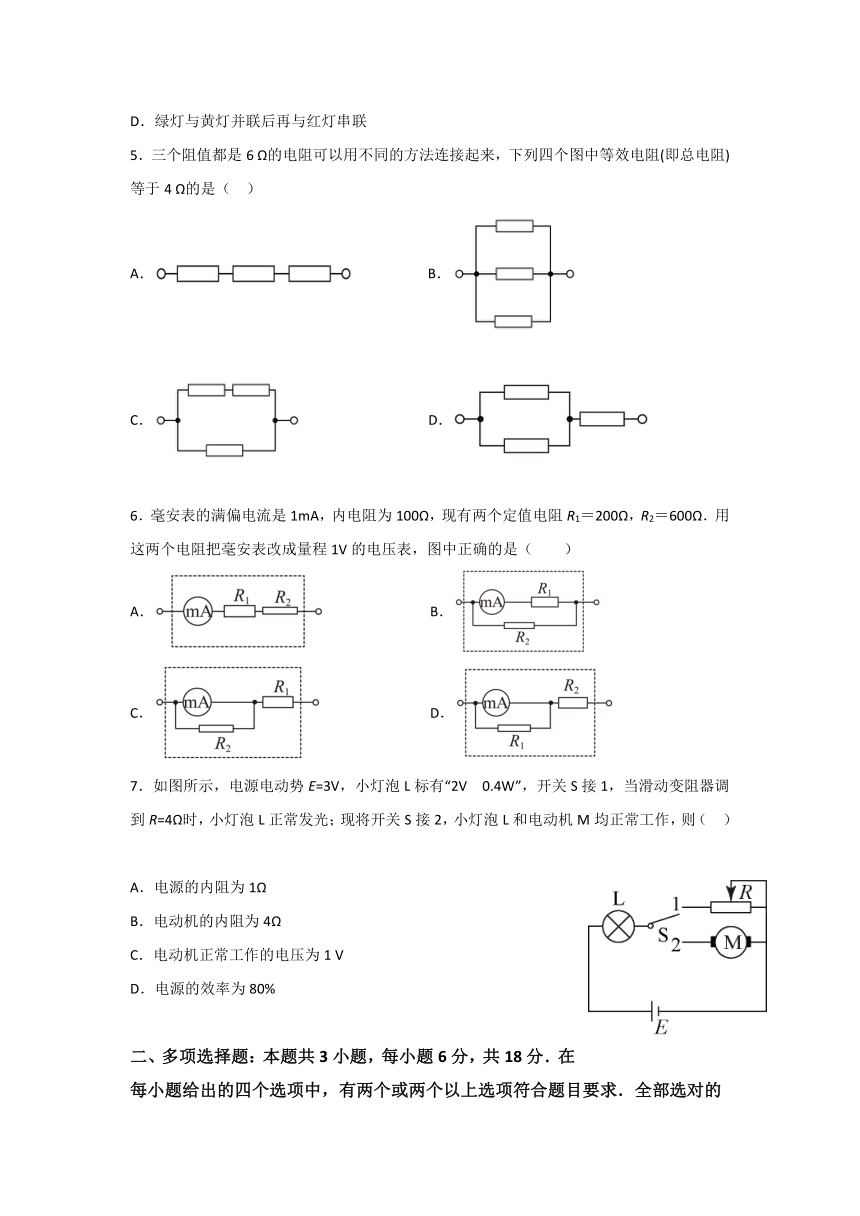

5．三个阻值都是6 Ω的电阻可以用不同的方法连接起来，下列四个图中等效电阻(即总电阻)等于4 Ω的是（ ）
A． B．
C． D．
6．毫安表的满偏电流是1mA，内电阻为100Ω，现有两个定值电阻R1＝200Ω，R2＝600Ω．用这两个电阻把毫安表改成量程1V的电压表，图中正确的是（　　）
A． B．
C． D．
7．如图所示，电源电动势E=3V，小灯泡L标有“2V 0.4W”，开关S接1，当滑动变阻器调到R=4Ω时，小灯泡L正常发光；现将开关S接2，小灯泡L和电动机M均正常工作，则（ ）
A．电源的内阻为1Ω
B．电动机的内阻为4Ω
C．电动机正常工作的电压为1 V
D．电源的效率为80%
二、多项选择题：本题共3小题，每小题6分，共18分．在每小题给出的四个选项中，有两个或两个以上选项符合题目要求．全部选对的得6分，选对但不全的得3分，有选错的得0分．

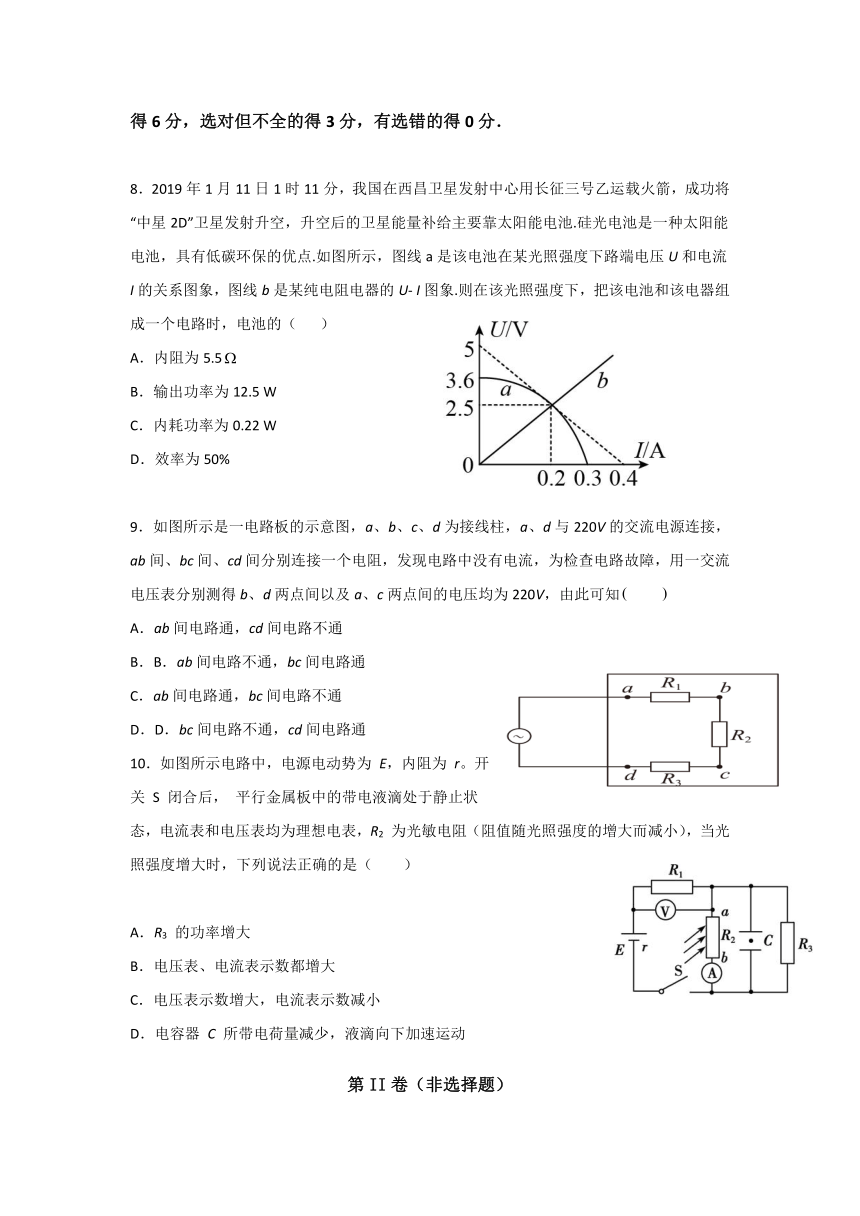

8．2019年1月11日1时11分，我国在西昌卫星发射中心用长征三号乙运载火箭，成功将“中星2D”卫星发射升空，升空后的卫星能量补给主要靠太阳能电池.硅光电池是一种太阳能电池，具有低碳环保的优点.如图所示，图线a是该电池在某光照强度下路端电压U和电流I的关系图象，图线b是某纯电阻电器的U- I图象.则在该光照强度下，把该电池和该电器组成一个电路时，电池的（ ）
A．内阻为5.5
B．输出功率为12.5 W
C．内耗功率为0.22 W
D．效率为50%
9．如图所示是一电路板的示意图，a、b、c、d为接线柱，a、d与220V的交流电源连接，ab间、bc间、cd间分别连接一个电阻，发现电路中没有电流，为检查电路故障，用一交流电压表分别测得b、d两点间以及a、c两点间的电压均为220V，由此可知　　
A．ab间电路通，cd间电路不通
B．B．ab间电路不通，bc间电路通
C．ab间电路通，bc间电路不通
D．D．bc间电路不通，cd间电路通
10．如图所示电路中，电源电动势为 E，内阻为 r。开关 S 闭合后， 平行金属板中的带电液滴处于静止状态，电流表和电压表均为理想电表，R2 为光敏电阻（阻值随光照强度的增大而减小），当光照强度增大时，下列说法正确的是（　　）
A．R3 的功率增大
B．电压表、电流表示数都增大
C．电压表示数增大，电流表示数减小
D．电容器 C 所带电荷量减少，液滴向下加速运动
第II卷（非选择题）
3、实验题(共15分：第11小题每空1分，第12小题每空2分）

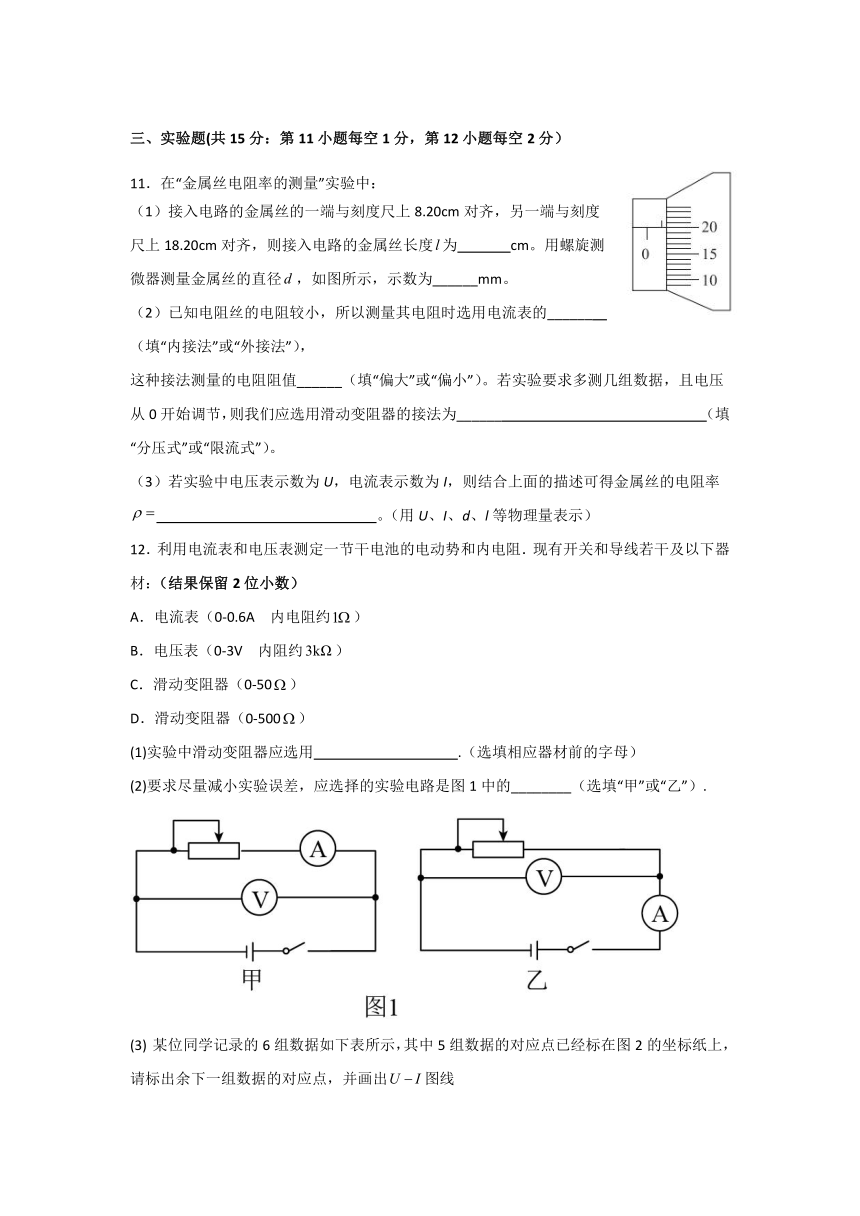

11．在“金属丝电阻率的测量”实验中：
（1）接入电路的金属丝的一端与刻度尺上8.20cm对齐，另一端与刻度尺上18.20cm对齐，则接入电路的金属丝长度为 cm。用螺旋测微器测量金属丝的直径，如图所示，示数为______mm。
（2）已知电阻丝的电阻较小，所以测量其电阻时选用电流表的______ （填“内接法”或“外接法”），
这种接法测量的电阻阻值______（填“偏大”或“偏小”）。若实验要求多测几组数据，且电压从0开始调节，则我们应选用滑动变阻器的接法为______ （填“分压式”或“限流式”）。
（3）若实验中电压表示数为U，电流表示数为I，则结合上面的描述可得金属丝的电阻率 。（用U、I、d、l等物理量表示）
12．利用电流表和电压表测定一节干电池的电动势和内电阻．现有开关和导线若干及以下器材：（结果保留2位小数）
A．电流表（0-0.6A 内电阻约）
B．电压表（0-3V 内阻约）
C．滑动变阻器（0-50）
D．滑动变阻器（0-500）
(1)实验中滑动变阻器应选用 .（选填相应器材前的字母）
(2)要求尽量减小实验误差，应选择的实验电路是图1中的________（选填“甲”或“乙”）.
(3) 某位同学记录的6组数据如下表所示，其中5组数据的对应点已经标在图2的坐标纸上，请标出余下一组数据的对应点，并画出图线_________．
序号 1 2 3 4 5 6
电压 1.45 1.40 1.30 1.25 1.20 1.10
电流 0.06 0.12 0.24 0.26 0.36 0.48
(4)根据(3)中所画图线可得出干电池的电动势______，内电阻______.
(5)实验中，随着滑动变阻器滑片的移动，电压表的示数及干电池的输出功率都会发生变化.图3的各示意图中正确反映关系的是_______.
四、解答题（第13、14小题每题12分，第15小题15分）
13．在如图所示的电路中，电源内阻r=0.5Ω，当开关S闭合后电路正常工作，电压表的读数U=2.8V，电流表的读数I=0.4A。若所使用的电压表和电流表均为理想电表。求：
①电阻R的阻值；
②电源的内电压U内；
③电源的电动势E。
14．在如图所示的电路中，电容器C1＝4.0 μF，C2＝3.0 μF，电阻R1＝8.0 Ω，R2＝6.0 Ω。闭合开关S1，给电容器C1、C2充电，电路达到稳定后，再闭合开关S2，电容器C1的极板上所带电荷量的减少量与电容器C2的极板上所带电荷量的减少量之比是16∶15。开关S2闭合时，电流表的示数为1.0 A。求：电源的电动势和内阻。
15．下图是利用电动机提升重物的示意图，其中D是直流电动机．P是一个质量为m的重物，它用细绳拴在电动机的轴上．闭合开关S，重物P以速度v匀速上升，这时电流表和电压表的示数分别是I＝5.0A和U＝110V，重物P上升的速度v＝0.70m/s．重物的质量m＝45 kg（g取）．求：
（1）电动机消耗的电功率多大
（2）绳对重物做功的机械功率多大
（3）电动机线圈的电阻R多大
武强中学2021-2022年度上学期高二物理月考参考答案
1、二选择题
1 2 3 4 5 6 7 8 9 10
C A C B C D A AC CD BD
2、填空题
11．10.00 0.700 外接法 偏小 分压式
【详解】
（1）[1]接入电路的金属丝长度
[2]螺旋测微器的示数为
（2）[3][4][5]根据“大内小外”，电阻丝电阻较小，应采用外接法，这种接法电压测量准确，但由于电压表分流，测电流偏大，所以测得电阻偏小，分压式接法可从0开始调节。
（3）[6]根据公式
解得
12．C 甲 1.50（1.48~1.52） 0.83（0.81~0.85） D
【详解】
第一空.为了外电压有明显变化，滑动变阻器的最大阻值和电源内阻差不多，才方便实验操作，故滑动变阻器应选C；
第二空.因一节干电池内阻较小，为减小实验的系统误差，应选电流表的内接法和滑动变阻器的限流式，故选如图甲所示电路图；
第三空.根据表中实验数据在坐标系内描出对应点，然后作出电源的U-I图象如图所示：
第四空.由图示电源U-I图象可知，图象与纵轴交点坐标即为电动势，则电源电动势E=1.50V（1.48~1.52）.
第五空.图象的斜率表示电源的内阻，有：（0.81~0.85）.
第六空.电压表测量路端电压，其示数随滑动变阻器的阻值增大而增大；而当内阻和外阻相等时，输出功率最大；此时输出电压为电动势的一半．外电路断开时，路端电压等于电源的电动势，此时输出功率为零；再结合函数表达式可知为二次函数，开口向下的抛物线；故符合条件的图象应为D．
13．①；②0.2V；③3V
【详解】
①由欧姆定律得 电阻R的阻值为。
②电源的内电压为 电源的内电压为0.2V。
③根据闭合电路欧姆定律有 即电源的电动势为3V。
14．E＝16 V，r＝2.0 Ω
【详解】
只闭合开关S1时，电容器C1的电荷量Q1＝C1E，C2的电荷量Q2＝C2E，式中E为电源的电动势；再闭合开关S2后，电流表的示数为I，则C1的电荷量Q1′＝C1IR1，C2的电荷量Q2′＝C2IR2，根据题意有
由闭合电路的欧姆定律，有
联立解得 E＝16 V，r＝2.0 Ω
15．（1）550W；（2）315W；（3）9.4Ω
【详解】
（1）电动机消耗得电功率为；
（2）重物匀速上升，拉力T=mg，绳对重物做功的机械功率为：
（3）电动机线圈的电阻R的发热功率为=235W
由得 电动机线圈的电阻：．
