物理教科版必修1测试：第一章 训练4 实验：用打点计时器测量平均速度

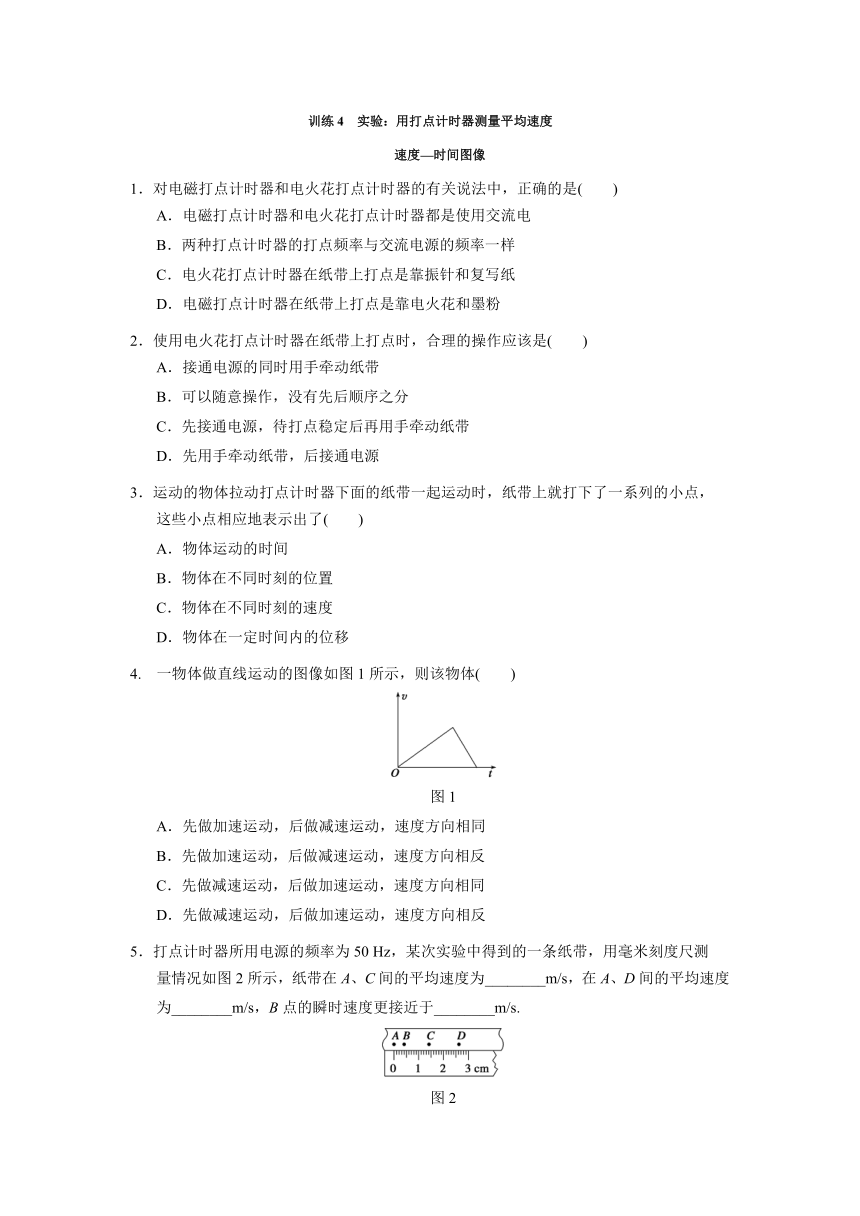

训练4　实验：用打点计时器测量平均速度　
速度—时间图像
1．对电磁打点计时器和电火花打点计时器的有关说法中，正确的是(　　)
A．电磁打点计时器和电火花打点计时器都是使用交流电
B．两种打点计时器的打点频率与交流电源的频率一样
C．电火花打点计时器在纸带上打点是靠振针和复写纸
D．电磁打点计时器在纸带上打点是靠电火花和墨粉
2．使用电火花打点计时器在纸带上打点时，合理的操作应该是(　　)
A．接通电源的同时用手牵动纸带
B．可以随意操作，没有先后顺序之分
C．先接通电源，待打点稳定后再用手牵动纸带
D．先用手牵动纸带，后接通电源
3．运动的物体拉动打点计时器下面的纸带一起运动时，纸带上就打下了一系列的小点，
这些小点相应地表示出了(　　)
A．物体运动的时间
B．物体在不同时刻的位置
C．物体在不同时刻的速度
D．物体在一定时间内的位移
4. 一物体做直线运动的图像如图1所示，则该物体(　　)
图1
A．先做加速运动，后做减速运动，速度方向相同
B．先做加速运动，后做减速运动，速度方向相反
C．先做减速运动，后做加速运动，速度方向相同
D．先做减速运动，后做加速运动，速度方向相反
5．打点计时器所用电源的频率为50 Hz，某次实验中得到的一条纸带，用毫米刻度尺测
量情况如图2所示，纸带在A、C间的平均速度为________m/s，在A、D间的平均速度
为________m/s，B点的瞬时速度更接近于________m/s.
图2
6．图3是某质点做直线运动的v－t图像，试回答：
图3
(1)AB、BC、CD段质点分别做什么运动？
(2)质点在2 s末的速度多大？
7．图4是某同学用手水平地拉动纸带通过打点计时器后(电源频率为50 Hz)得到的纸带，
从A点通过计时器到D点通过计时器历时________ s，位移为________ m，这段时间内
的平均速度为________ m/s，BC段的平均速度为________m/s，F点的瞬时速度可以粗
略的认为是__________m/s.
图4
8. 如图5所示是打点计时器打出的一条纸带，A、B、C、D、E为我们在纸带上所选的计
数点，相邻计数点间的时间间隔为0.1 s，试求打点计时器打下B、C、D各点时的瞬时
速度：vB＝________ m/s，vC＝________m/s，vD＝________m/s.
图5
9．某同学在“用打点计时器测量平均速度”的实验中，用打点计时器记录了被小车拖
动的纸带的运动情况，在纸带上确定出A、B、C、D、E、F、G共7个计数点，其相邻
点间的距离如图6所示，每两个相邻的测量点之间的时间间隔为0.10 s.
(1)试根据纸带上各个计数点间的距离，计算出打下B、C、D、E、F五个点时小车的瞬
时速度，并将各个速度值填入下表(要求保留3位有效数字)
图6
vB vC vD vE vF
数值(m/s)
(2)将B、C、D、E、F各个时刻的瞬时速度标在如图7所示的直角坐标系中，并在图中
画出小车的瞬时速度随时间变化的关系图线．
图7
(3)说明小车的速度随时间变化的特点．
答案
1．AB　2.C　3.ABD　4.A　
5.0.35　0.43　0.35
6．(1)AB段表示质点做加速运动；BC段表示质点做匀速运动；CD段表示质点做减速运
动．　(2)7.5 m/s
7．0.1　0.076　0.76　0.95　0.95
8．0.26　0.30　0.34
9．(1)各时刻速度值如下表
vB vC vD vE vF
数值(m/s) 0.400 0.479 0.560 0.640 0.721
(2)见解析图
(3)小车的速度随时间均匀增大
