1.5《电势差》

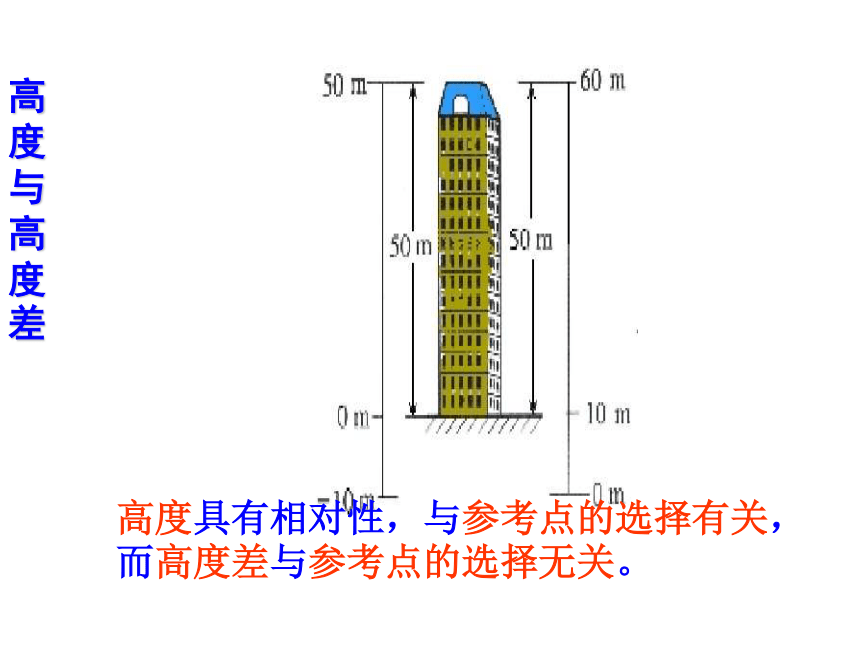

高度与高度差
高度具有相对性，与参考点的选择有关，而高度差与参考点的选择无关。

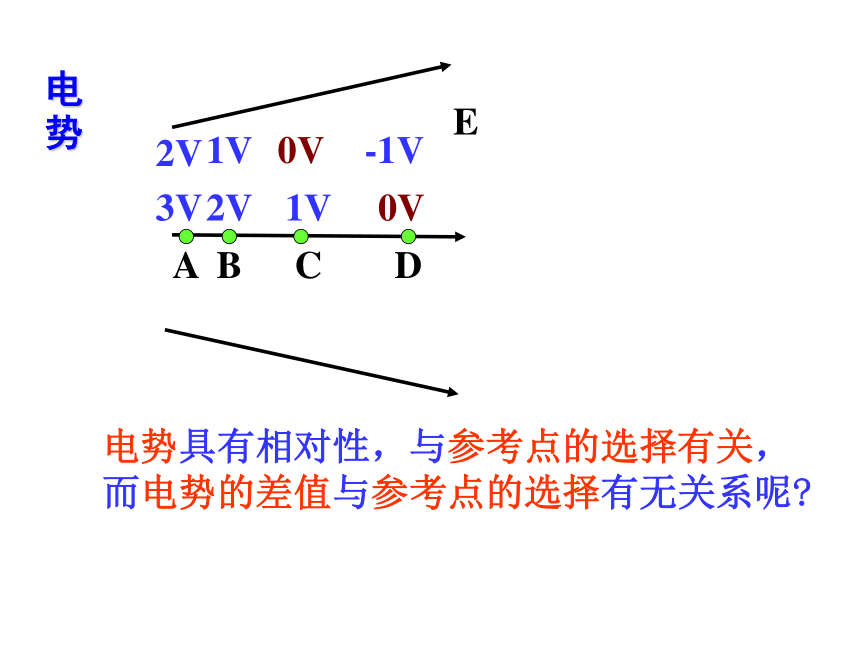

电势
A
B
C
D
0V
1V
2V
3V
E
0V
1V
2V
-1V
电势具有相对性，与参考点的选择有关，而电势的差值与参考点的选择有无关系呢

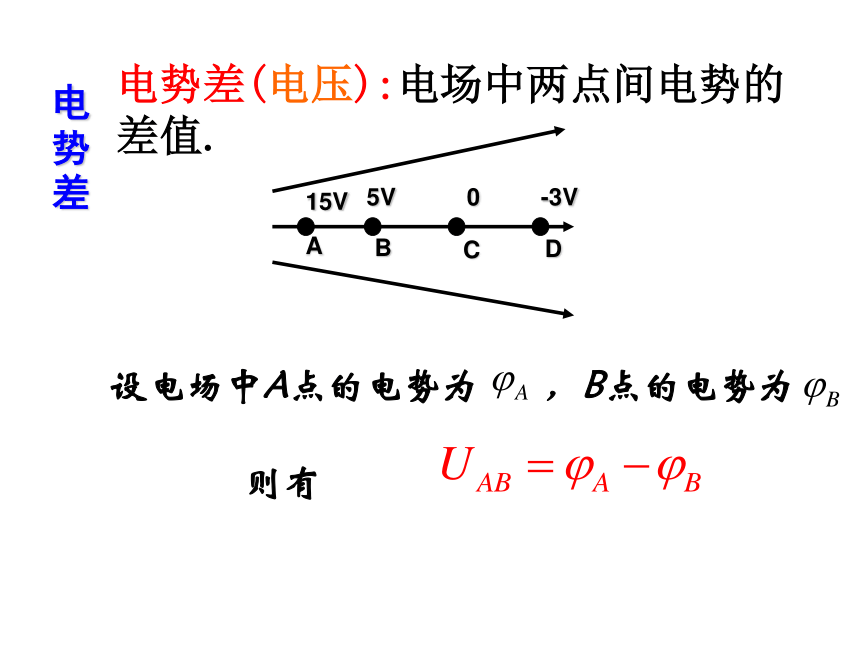

电势差
电势差(电压):电场中两点间电势的差值.
A
B
C
D
15V
5V
0
-3V
设电场中A点的电势为
，B点的电势为
则有

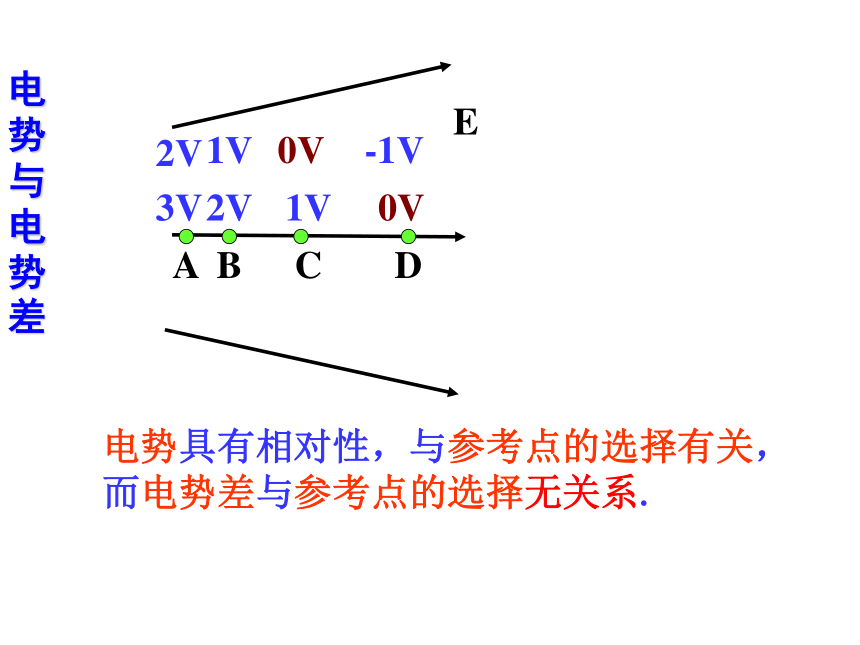

电势与电势差
A
B
C
D
0V
1V
2V
3V
E
0V
1V
2V
-1V
电势具有相对性，与参考点的选择有关，而电势差与参考点的选择无关系.

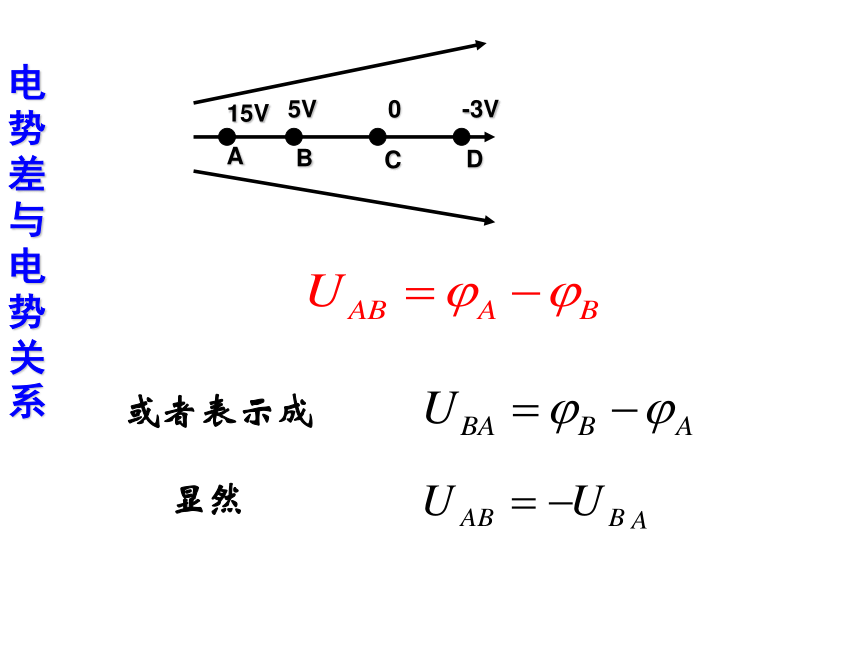

电势差与电势关系
A
B
C
D
15V
5V
0
-3V
或者表示成
显然
静电力做功与电势差的关系
电荷q从电场中A点移到B点，
A
B
即
或
思考
1、UAB由什么决定？跟WAB、q有关吗？
2、WAB跟q、UAB有关吗？
跟q、UAB都有关
由电场本身的因素决定,与WAB 、q无关
课堂训练
1、在如图所示的电场中，把点电荷q=+2×10-11C，由A点移到B点，电场力做功WAB=4×10-11J。A、B两点间的电势差UAB等于多少？B、A两点间的电势差UBA等于多少？
课堂训练
2、如图所示的电场中，A、B两点间的电势差UAB=20 V，将点电荷q= -2×10-9C，由A点移到B点，静电力所做的功是多少 ？
课堂训练
3、电场中A、B两点的电势是ψA=800 V， ψB= -200 V，把电荷q= -1.5×10-8C由A点移到B点，电场力做了多少功？电势能是增加还是减少，增加或者减少多少？
4.在电场中把2.0×10-9C的正电荷从A点移到B点,静电力做功1.5×10-7J.再把这个电荷从B点移到C点,静电力做功-4.0×10-7J.
(1)A、B、C三点中哪点电势最高？哪点电势最低？
（2）A、B间，B、C间，A、C间的电势差各是多大？
（3）把-1.5×10-9C的电荷从A点移到C点，静电力做多少功？
（4）根据以上所得的结果，定性地画出电场分布的示意图，标出A、B、C三点可能的位置。
