高二物理《18 电容器的电容》课件

(共22张PPT)
1.8 电容器的电容

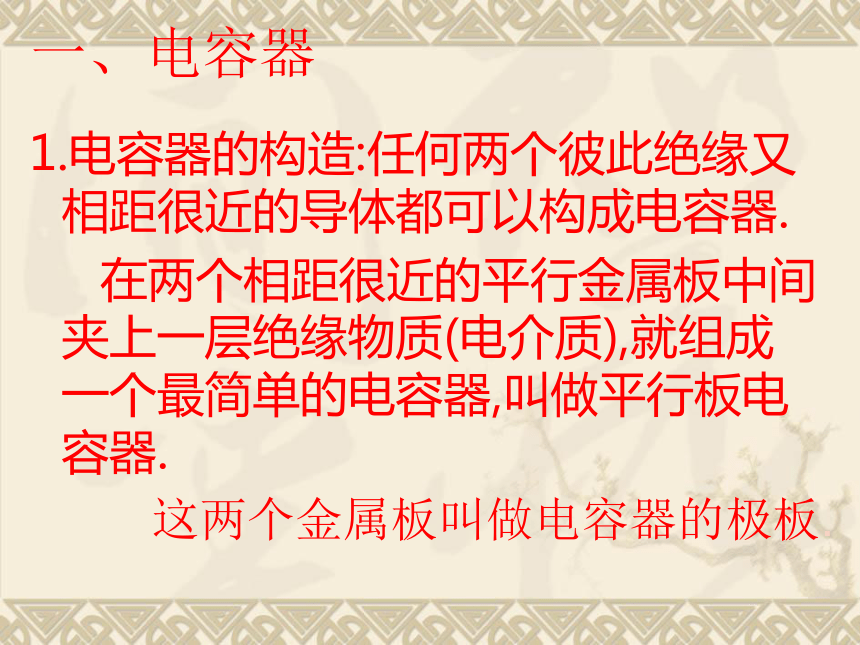

一、电容器
1.电容器的构造:任何两个彼此绝缘又 相距很近的导体都可以构成电容器.
在两个相距很近的平行金属板中间夹上一层绝缘物质(电介质),就组成一个最简单的电容器,叫做平行板电容器.
这两个金属板叫做电容器的极板.
2.电容器的充放电:
（1）充电:使电容器带电的过程,叫充电.
（2）放电:使电容器两极板上的电荷中和的过程

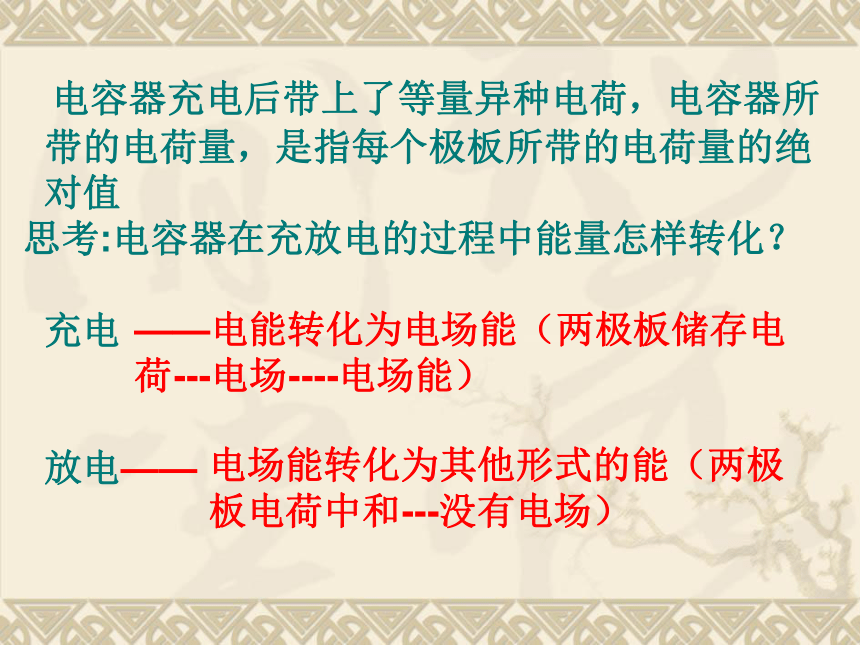

电容器充电后带上了等量异种电荷，电容器所带的电荷量，是指每个极板所带的电荷量的绝对值
思考:电容器在充放电的过程中能量怎样转化？
充电
放电——
——电能转化为电场能（两极板储存电荷---电场----电场能）
电场能转化为其他形式的能（两极板电荷中和---没有电场）

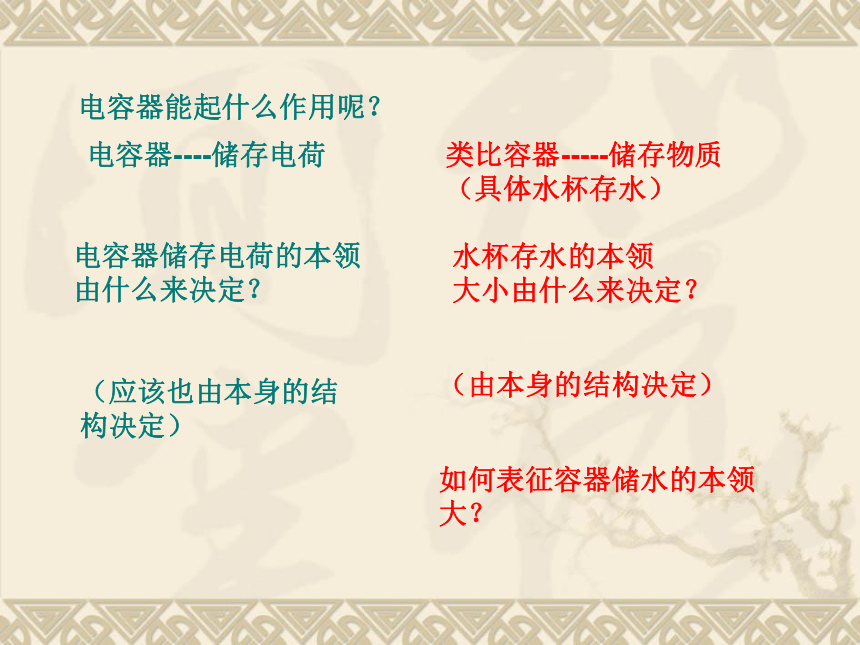

电容器能起什么作用呢？
电容器----储存电荷
类比容器-----储存物质（具体水杯存水）
水杯存水的本领
大小由什么来决定？
（由本身的结构决定）
电容器储存电荷的本领
由什么来决定？
（应该也由本身的结构决定）
如何表征容器储水的本领大？

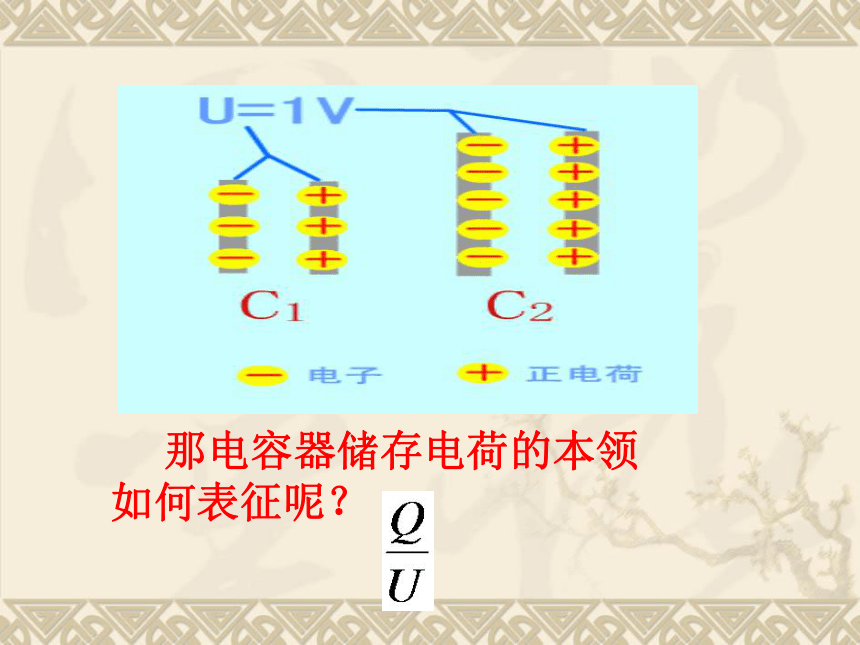

那电容器储存电荷的本领如何表征呢？

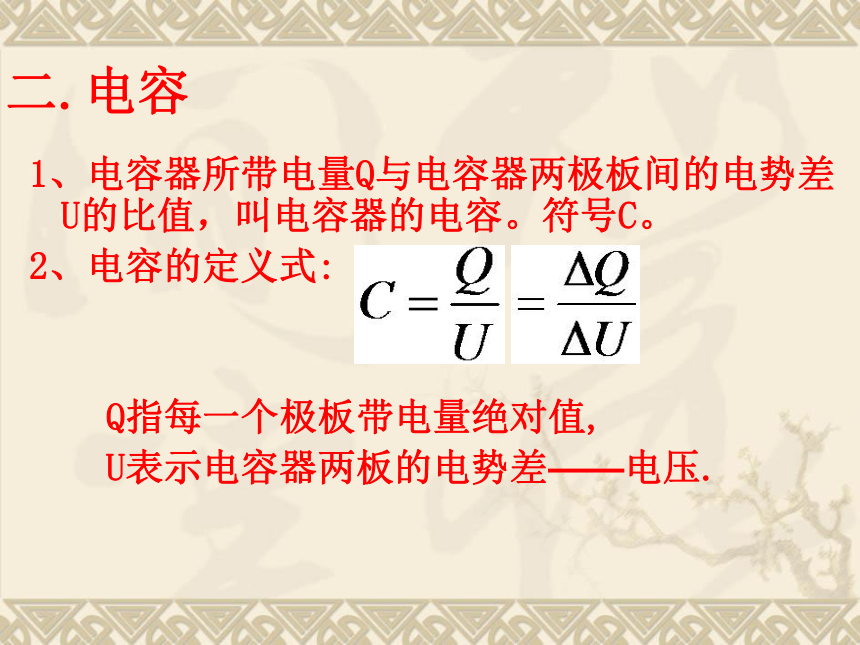

1、电容器所带电量Q与电容器两极板间的电势差 U的比值，叫电容器的电容。符号C。
2、电容的定义式:
Q指每一个极板带电量绝对值,
U表示电容器两板的电势差——电压.
二.电容

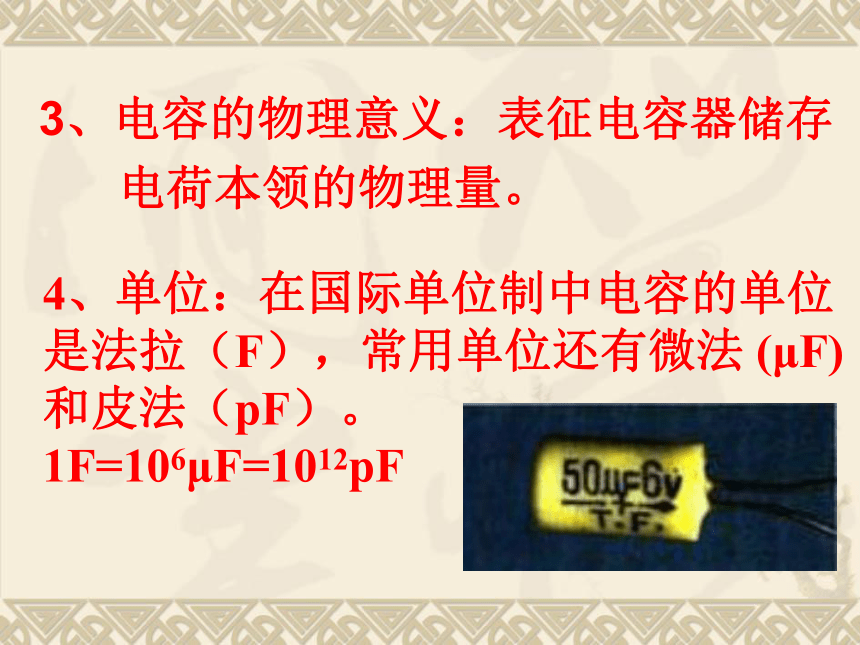

3、电容的物理意义：表征电容器储存
电荷本领的物理量。
4、单位：在国际单位制中电容的单位 是法拉（F），常用单位还有微法 (μF)和皮法（pF）。 1F=106μF=1012pF
`

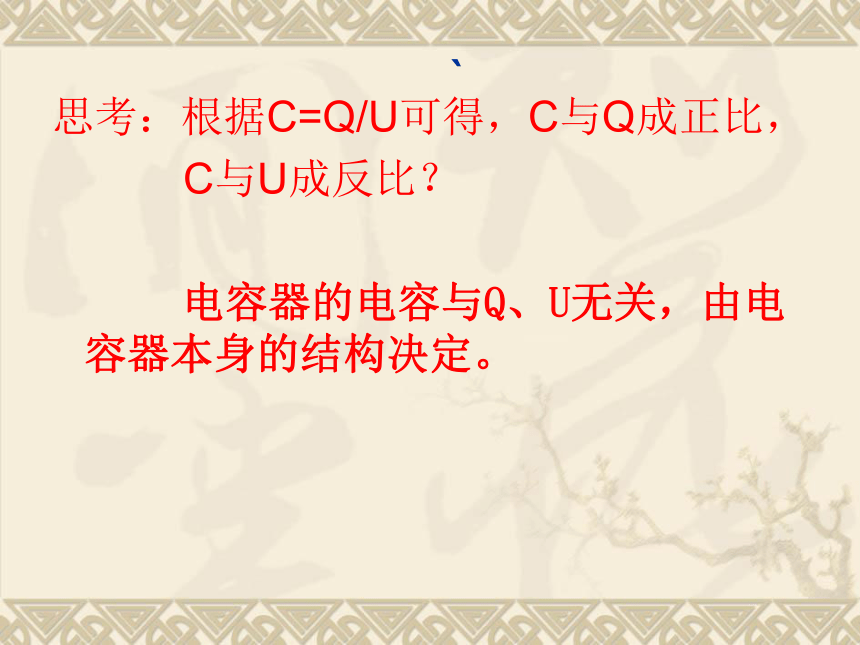

思考：根据C=Q/U可得，C与Q成正比，
C与U成反比？
电容器的电容与Q、U无关，由电容器本身的结构决定。
三、平行板电容器的电容
1.极板间是真空时：
2.极板间充满介质时：
式中 S表示两板的正对面积
d表示两板间的距离
εr是电介质的相对介电常数，
与电介质的性质有关。
k为静电力常量
定义式
适用于任何电容器
C与Q、U无关
决定式
只适用于平行板电容器
反映C的决定因素
思考；电容的两种表达式有什么不同？
四、常用电容器
｛
从构造上看
固定电容器
可变电容器
｛
聚苯乙烯电容器
电解电容器
该元件有两片锡箔（导体），中间是一层薄纸(绝缘）。
电容器的击穿电压：
加在电容器两极板上的电压不能超过某一限度，超过这个限度，电介质将被击穿，电容器损坏，这个极限电压称为击穿电压。
电容器的额定电压低于击穿电压
3、平行板电容器充电后的两类典型情况：
⑴电容器始终连接在电源上，两极间的电压U保持不变。
⑵电容器充电后，切断与电源的连接，电容器的带电荷量Q保持不变。
课堂练习
1、对电容C=Q/U下列说法，正确的是（ ）
A．电容器充电量越大，电容增加越大
B．电容器的电容跟它两极所加电压成反比
C．电容器的电容越大，所带电量就越多
D．对于确定的电容器，它所充的电量跟它两极板间所加电压的比值保持不变
D
2 、某一电容器，当所带电量为4×10-6C，两极板间的电势差为20v，求
（1）电容器的电容
（2）当所带电量减半时，电容器的电容为多少
（3）如果电容器不带电呢？
