3.6 电能 一课一练（word，含答案）

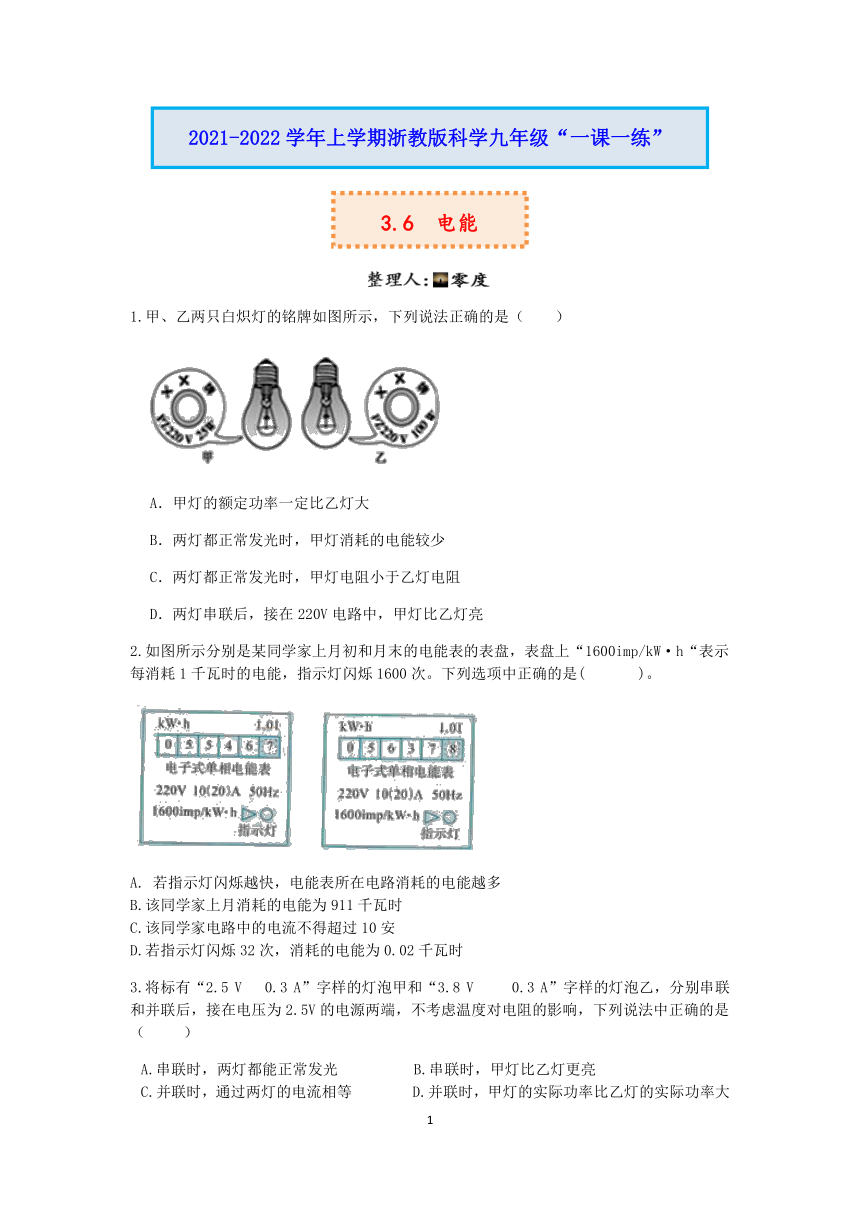

1.甲、乙两只白炽灯的铭牌如图所示，下列说法正确的是（　　）
A．甲灯的额定功率一定比乙灯大
B．两灯都正常发光时，甲灯消耗的电能较少
C．两灯都正常发光时，甲灯电阻小于乙灯电阻
D．两灯串联后，接在220V电路中，甲灯比乙灯亮
2.如图所示分别是某同学家上月初和月末的电能表的表盘，表盘上“1600imp/kW·h“表示每消耗1千瓦时的电能，指示灯闪烁1600次。下列选项中正确的是( )。
若指示灯闪烁越快，电能表所在电路消耗的电能越多
B.该同学家上月消耗的电能为911千瓦时
C.该同学家电路中的电流不得超过10安
D.若指示灯闪烁32次，消耗的电能为0.02千瓦时
3.将标有“2.5 V 0.3 A”字样的灯泡甲和“3.8 V 0.3 A”字样的灯泡乙，分别串联和并联后，接在电压为2.5V的电源两端，不考虑温度对电阻的影响，下列说法中正确的是（ ）
A.串联时，两灯都能正常发光 B.串联时，甲灯比乙灯更亮
C.并联时，通过两灯的电流相等 D.并联时，甲灯的实际功率比乙灯的实际功率大

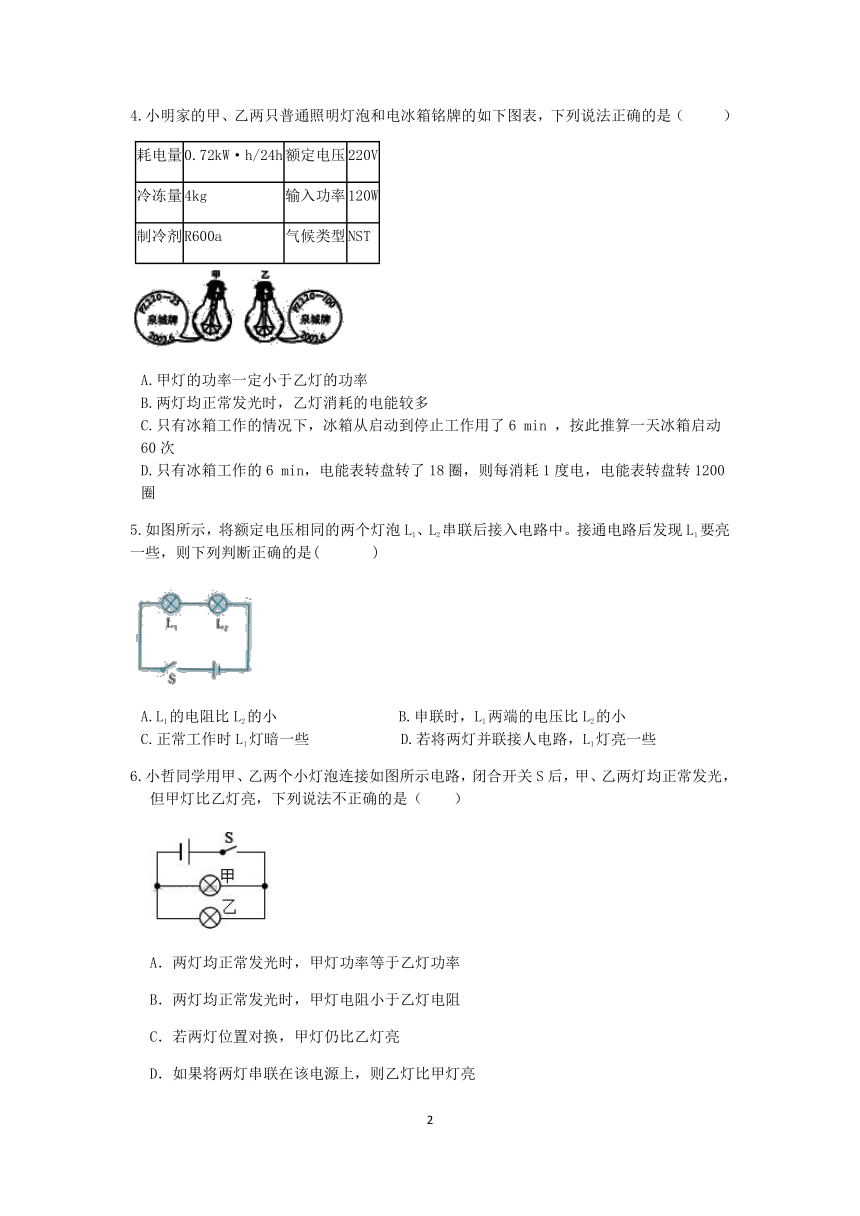

4.小明家的甲、乙两只普通照明灯泡和电冰箱铭牌的如下图表，下列说法正确的是（ ）
耗电量 0.72kW·h/24h 额定电压 220V
冷冻量 4kg 输入功率 120W
制冷剂 R600a 气候类型 NST
A.甲灯的功率一定小于乙灯的功率
B.两灯均正常发光时，乙灯消耗的电能较多
C.只有冰箱工作的情况下，冰箱从启动到停止工作用了6 min ，按此推算一天冰箱启动60次
D.只有冰箱工作的6 min，电能表转盘转了18圈，则每消耗1度电，电能表转盘转1200圈
5.如图所示，将额定电压相同的两个灯泡L1、L2串联后接入电路中。接通电路后发现L1要亮一些，则下列判断正确的是( )
A.L1的电阻比L2的小 B.申联时，L1两端的电压比L2的小
C.正常工作时L1灯暗一些 D.若将两灯并联接人电路，L1灯亮一些
6.小哲同学用甲、乙两个小灯泡连接如图所示电路，闭合开关S后，甲、乙两灯均正常发光，但甲灯比乙灯亮，下列说法不正确的是（　　）
A．两灯均正常发光时，甲灯功率等于乙灯功率
B．两灯均正常发光时，甲灯电阻小于乙灯电阻
C．若两灯位置对换，甲灯仍比乙灯亮
D．如果将两灯串联在该电源上，则乙灯比甲灯亮

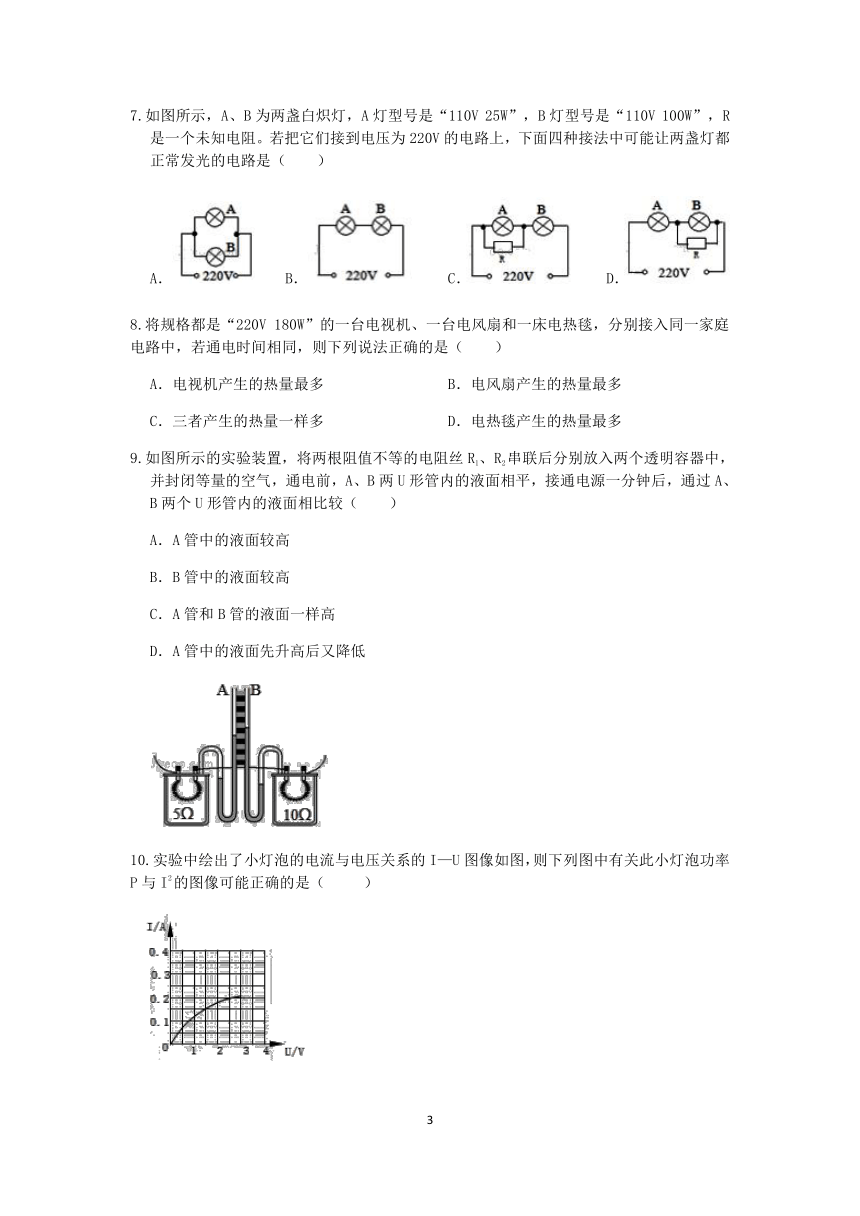

7.如图所示，A、B为两盏白炽灯，A灯型号是“110V 25W”，B灯型号是“110V 100W”，R是一个未知电阻。若把它们接到电压为220V的电路上，下面四种接法中可能让两盏灯都正常发光的电路是（　　）
A． B． C． D．
8.将规格都是“220V 180W”的一台电视机、一台电风扇和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（　　）
A．电视机产生的热量最多 B．电风扇产生的热量最多
C．三者产生的热量一样多 D．电热毯产生的热量最多
9.如图所示的实验装置，将两根阻值不等的电阻丝R1、R2串联后分别放入两个透明容器中，并封闭等量的空气，通电前，A、B两U形管内的液面相平，接通电源一分钟后，通过A、B两个U形管内的液面相比较（　　）
A．A管中的液面较高
B．B管中的液面较高
C．A管和B管的液面一样高
D．A管中的液面先升高后又降低
10.实验中绘出了小灯泡的电流与电压关系的I—U图像如图，则下列图中有关此小灯泡功率P与I2的图像可能正确的是（ ）
A. B. C. D.

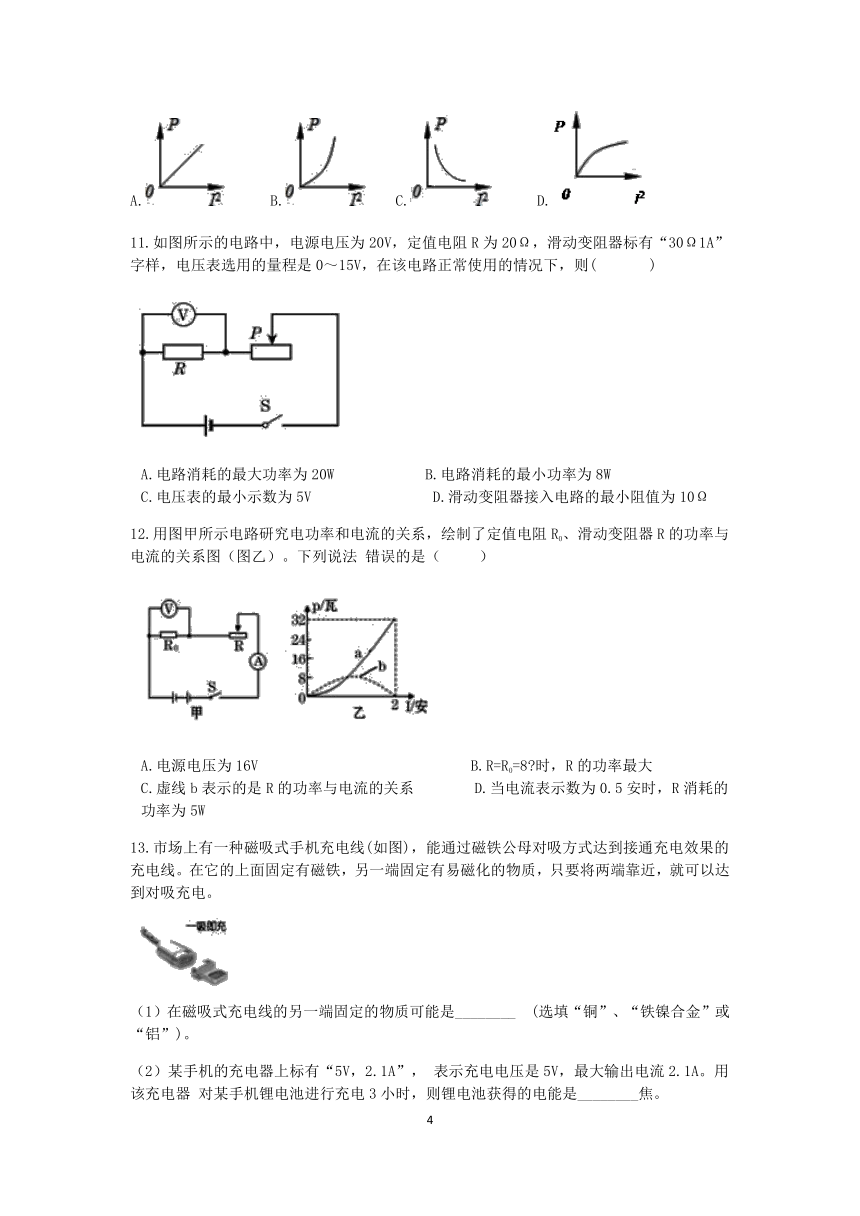

11.如图所示的电路中，电源电压为20V，定值电阻R为20Ω，滑动变阻器标有“30Ω1A”字样，电压表选用的量程是0～15V，在该电路正常使用的情况下，则( )
A.电路消耗的最大功率为20W B.电路消耗的最小功率为8W
C.电压表的最小示数为5V D.滑动变阻器接入电路的最小阻值为10Ω
12.用图甲所示电路研究电功率和电流的关系，绘制了定值电阻R0、滑动变阻器R的功率与电流的关系图（图乙）。下列说法 错误的是（ ）
A.电源电压为16V B.R=R0=8 时，R的功率最大
C.虚线b表示的是R的功率与电流的关系 D.当电流表示数为0.5安时，R消耗的功率为5W
13.市场上有一种磁吸式手机充电线(如图)，能通过磁铁公母对吸方式达到接通充电效果的充电线。在它的上面固定有磁铁，另一端固定有易磁化的物质，只要将两端靠近，就可以达到对吸充电。
（1）在磁吸式充电线的另一端固定的物质可能是________ (选填“铜”、“铁镍合金”或“铝”)。
（2）某手机的充电器上标有“5V，2.1A”， 表示充电电压是5V，最大输出电流2.1A。用该充电器 对某手机锂电池进行充电3小时，则锂电池获得的电能是________焦。
（3）目前市场上有两种不同的充电器：A“5V，2.1A”和B“5V，4.5A”。资料表明，最大输出电流越大，锂电池的充电时间越短；影响锂电池的使用寿命是电池发热。你将选择哪种充电器，并说明理由。________ 。
14.某电热器的简化电路如图所示，可通过转动旋钮开关实现加热和保温功能。该电热器额定电压为220伏，R1=2000欧，R2=484欧。
（1）开关转至ac位置时，电阻R1和R2的连接方式是________。
（2）开关转至bd位置时，该电热器可实现________功能、它的额定功率是________瓦。
15.某班同学在实验室做“测定小灯泡额定电功率”的分组实验。实验老师提供给各小组的实验器材如下：规格为“3．8V”的小灯泡、学生电源(电压恒为6V)、电流表(0~0．6A，0~3A)、电压表(0~3V，0~15V)、滑动变阻器(“20Ω 1A”)、开关各一只，导线若干。
（1）小金组按图甲正确连接电路，闭合开关，调节滑动变阻器，当电压表的示数为3．8伏时，小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率为________瓦；
（2）小丽组同学发现，实验桌上的电压表0~15V的量程已损坏，其它器材完好。他们经讨论后认为，用该电压表0~3V的量程，通过改变电压表的连接位置也能测出小灯泡的额定功率。他们的实验操作步骤如下：
步骤一：按图甲电路先将电压表（0~3V)接在小灯泡两端，闭合开关，移动滑动变阻器的滑片，使电压表的示数为3伏，断开开关，拆下电压表；
步骤二：保持滑动变阻器的滑片位置不变，再将该电压表接在________两端；
步骤三：闭合开关，将滑动变阻器的滑片向________(填“左”或“右”)移动，直到电压表示数为________伏，读出此时电流表的示数，算出小灯泡的额定电功率。
反思：实验原理相同的情况下，我们可以采用不同的实验途径来完成实验。
16.某科学小组对电流通过导体产生热的多少与哪些因素有关进行了研究。装置如图，2只烧瓶内装满煤油，瓶塞上各插1根玻璃管，瓶内各装1根阻值不同的电阻丝R甲和R乙。
猜想一：电热跟电流的大小有关，电流越大电热越多；
猜想二：电热跟导体的电阻大小有关，电阻越大电热越多。
为验证猜想一，设计以下方案：
①将电阻丝R甲和R乙串联在电路中，标出2根玻璃管内液面的位置，闭合开关记下电流表的读数l1，经过一段时间后标出2根玻璃管内液面的位置；
②当2根玻璃管中的液面降到原来的高度后，减小滑动变阻器的阻值，闭合开关记下电流表的读数l2，经过相同时间后标出2根玻璃管内液面的位置。
请回答下列问题：
（1）为使实验现象明显，经常会采用转换或放大的思想。为比较电热丝产生热量的多少，实验中体现这些思想的设计有________（写出一条即可）。
（2）为验证猜想一，必须比较同一个烧瓶中前后两次实验玻璃管内液面上升的高度，原因是________。
（3）科学研究倡导有依据的猜想，请说出生活中支持猜想二的一个实例：________ 。
17.便携式无线加湿器，让你随时随地实现加湿自由。某品牌便携式无线加湿器，通过旋转开关S接触不同触点，实现高、低两个档位的转换，其简化的工作电路如图所示，铭牌上的部分参数如下表。
项目 参数
工作电压（V） 20
低档位功率（W） 5
高档位功率（W） 10
完成下列问题：
（1）旋转开关S接触“bc”两触点时，加湿器属于________档位；
（2）加湿器低档位工作时，电路通过的电流多大？
（3）加湿器高档位工作6小时，将消耗多少电能？
18.随着数码产品的逐渐普及，充电宝也成了人们日常生活中必需品，如图是一款“神奇的充电宝”，使用说明上的部分参数如图所示，请回答下列问题：
项目 指标参数
容量 4000mAh
输入 DC5V/1A
输出 6-8W
发热温度 48-50℃
充电时间· 4.5小时
（1）这款“神奇的充电宝”的神奇之处在于：它不仅可以用于给移动设备充电，还可以作为暖手宝使用，产品介绍中写有：独创的吹气功能设计，只需轻吹一下，便可释放5分钟的热量。那么，吹气孔中的电路结构相当于是电路中的________。吹一次气，最多可提供多少热量________？
（2）已知电池容量“4000mAh”是指工作电流为4000mA时，能持续供电1小时。问：该充电宝一次充满电，仅作为暖手宝使用，最多可持续正常工作多长时间？（不计额外散失）
参考答案
1.D 2.D 3.D 4.C 5.C 6.A 7.C 8.D 9.B 10.B 11.B 12.D
13.（1）铁镍合金（2）113400
（3）选 A，电流小，锂电池中通过的电流小，锂电池发热少，可延长锂电池的使用寿命（或选 B，电流大，锂电池充电时间短，可更快的使用手机）
14.（1）串联 （2）加热；100
15.（1）1.52 （2）滑动变阻器；左；2.2
16.（1）通过玻璃管内液面上升的高度来反映电热丝产生热量的多少（其它合理也给分）
（2）保持前后两次电阻的大小相同
（3）电水壶中的发热体放热比连接电水壶的导线放热多（其它合理也给分）
17.（1）低
（2）当开关S与bc接触时，只有电阻R2工作，加湿器低档位工作时，
此时通过电路的电流；
（3）高温档消耗的电能：W=P高t=10W×（3600s×6）=2.16×105J。
18.（1）开关；Q=W=pt=8W×5×60S=2400J
（2）W=4000mAh×U=4A×3600S×5V=7.2×104J
W总=4.5h×W=7.2×104J×4.5h=3.24×105J
n=W总/Q=135 t=135×5min=675min=11.25h
2021-2022学年上学期浙教版科学九年级“一课一练”
3.6 电能
