第三节 凸透镜成像的规律
一、提出问题：
像的虚实、大小、正倒、位置可能跟物体到凸透镜的距离有什
么关系呢？
二、设计实验：
1、认识仪器、学会读数
2、注意事项：
1）、调节凸透镜、蜡焰、光屏三者中心在同一高度上
2）、蜡烛由远及近靠近凸透镜，前后移动光屏直到找到
最清晰的像，再记录相应的物距和像距
（物距u）

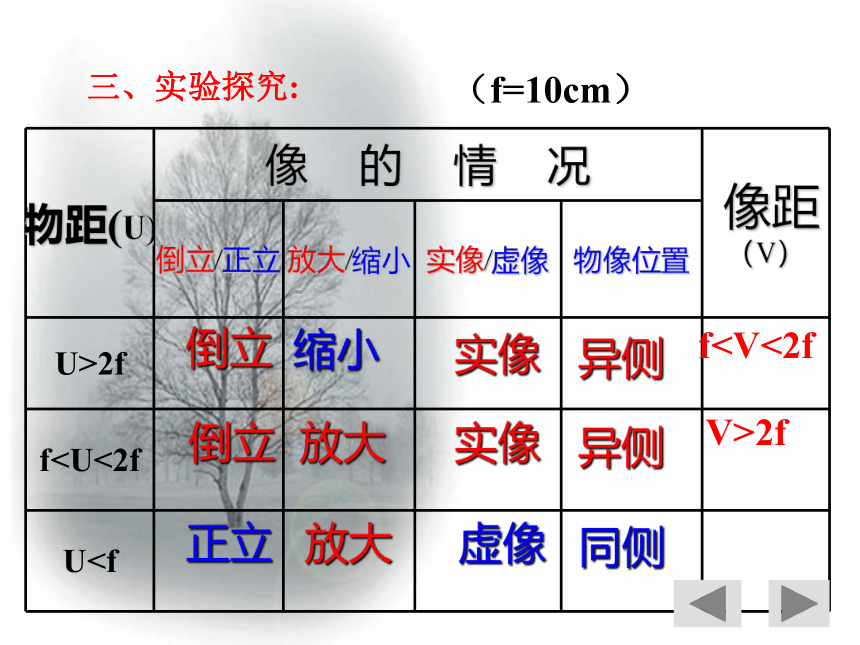

物距(U) 像 的 情 况 像距（V）
倒立/正立 放大/缩小 实像/虚像 物像位置
U>2f
fU倒立
缩小
实像
倒立
放大
实像
正立
放大
虚像
fV>2f
三、实验探究:
（f=10cm）
异侧
异侧
同侧
·
·
·
·
·
·
倒立的、
缩小的、
实像。
U>2f
.
.
.
.
U= 2f
倒立的、
等大的、
实像。
·
·
·
·
·
·
倒立的、
放大的、
实像
2f>u>f
.
.
不成像
u=f
.
.
u < f
正立、放大的虚像
物距(U) 像 的 情 况 像距（V）
倒立/正立 放大/缩小 实像/虚像 物像位置
U>2f
fU倒立
缩小
实像
倒立
放大
实像
正立
放大
虚像
fV>2f
三、实验探究:
（f=10cm）
异侧
异侧
同侧
U=2f
倒立
等大
实像
异侧
V=2f
U=f
不 成 像
1、一倍焦距分虚实、二倍焦距分大小
3、物近像远像变大（实像）
五、实验结论：
2、实像倒立异侧、虚像正立同侧
练习：
1、某物体放在离凸透镜20cm处，无论怎样移动光屏，光屏上始终得不到像，则该凸透镜的焦距可能是:( )
A.30cm B.15cm C.10cm D.5cm
A
2、用凸透镜正对太阳，发现在凸透镜的另一侧10cm厘米处光屏上得到一个亮点，那么将点燃的蜡烛放在位于凸透镜15cm处时光屏上得到的像是（ ）
A.正立放大像 B.正立缩小像 C.倒立缩小像 D.倒立放大像
D
3、小明是集邮爱好者，他用焦距10cm的放大镜观察邮票。为看到邮票上的细微之处，邮票与放大镜之间的距离应该（ ）10cm (“大于”、“小于”、“ 等于”）此时他观察到的应该是（ ）像。
小于
正立、放大的虚
拓展与交流：
放幻灯机的时候，银幕上的像太小，想让像 大些，可采取的办法是（ ）
A 、将幻灯机移近银幕，同时使幻灯片远离镜头
B、将幻灯机远离银幕，同时使幻灯片远离透镜头
C、将幻灯机移近银幕，同时使幻灯片移近镜头
D、将幻灯机远离银幕，同时使幻灯片移近镜头
D
谢谢指导
