第十九章 生活用电
第三节 安全用电

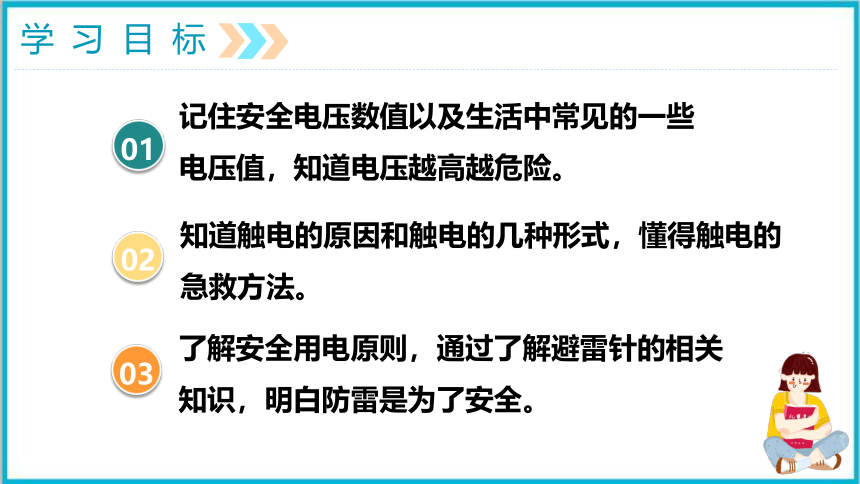

学习目标
太阳
知道触电的原因和触电的几种形式，懂得触电的急救方法。
02
记住安全电压数值以及生活中常见的一些电压值，知道电压越高越危险。
01
了解安全用电原则，通过了解避雷针的相关知识，明白防雷是为了安全。
03
复习
导入新课
太阳
电给我们的生活带来了极大的便利，但是不正确的用电方式也会造成很大的危害。据统计，我国每年触电死亡人数近万，所以“安全用电”非常有必要，本节课我们就来学习有关安全用电的知识。
导入新课
太阳
明明刚一碰上去，手便被打了一下，原来是触电了，从此以后他再也不敢用湿手去碰电器了。
一、电压越高越危险
太阳

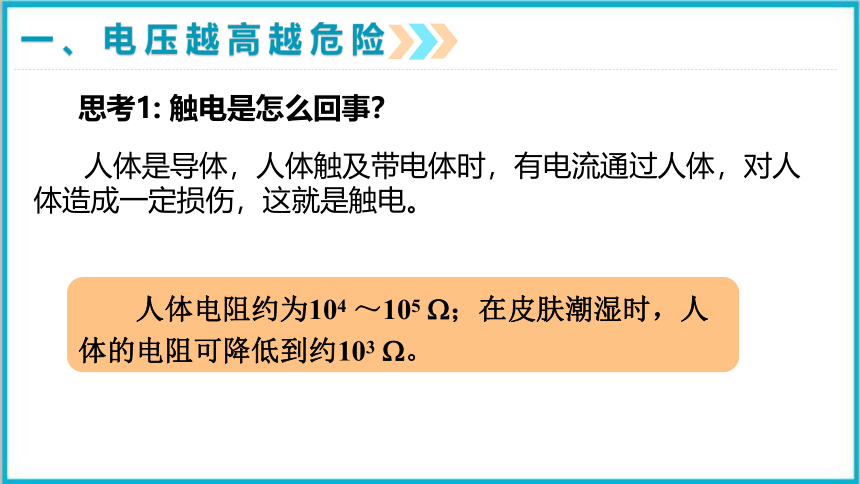

人体是导体，人体触及带电体时，有电流通过人体，对人体造成一定损伤，这就是触电。
思考1: 触电是怎么回事？
　　人体电阻约为104 ～105 W；在皮肤潮湿时，人体的电阻可降低到约103 W。
一、电压越高越危险
太阳

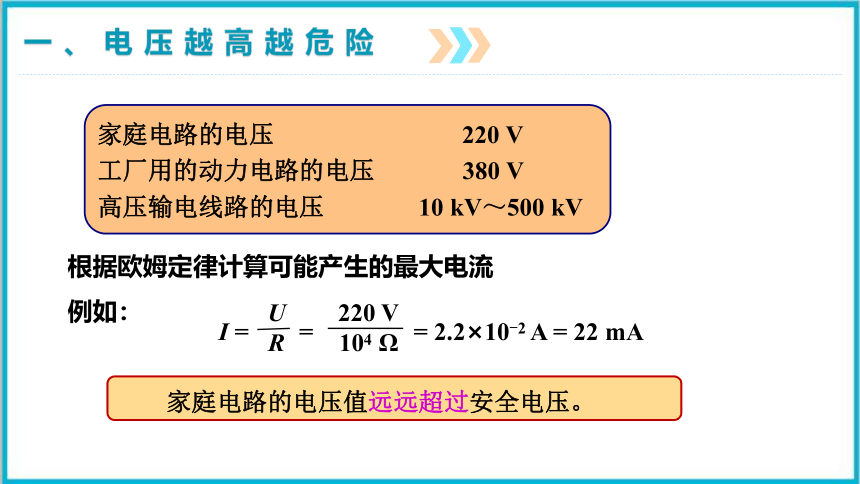

家庭电路的电压 220 V
工厂用的动力电路的电压 380 V
高压输电线路的电压 10 kV～500 kV
　　根据欧姆定律计算可能产生的最大电流
　　例如：
　　家庭电路的电压值远远超过安全电压。
I =　　= 　　　 = 2.2×10-2 A = 22 mA
U
R
220 V
104 Ω
一、电压越高越危险

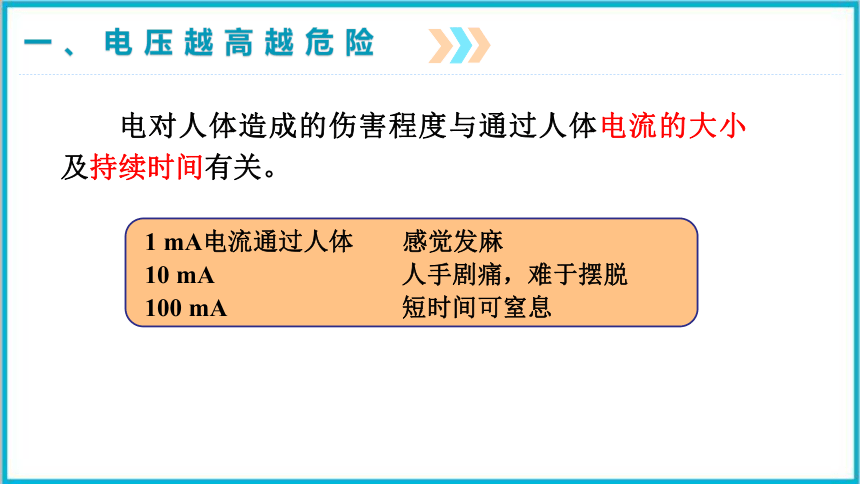

电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
1 mA电流通过人体 感觉发麻
10 mA 人手剧痛，难于摆脱
100 mA 短时间可窒息
一、电压越高越危险

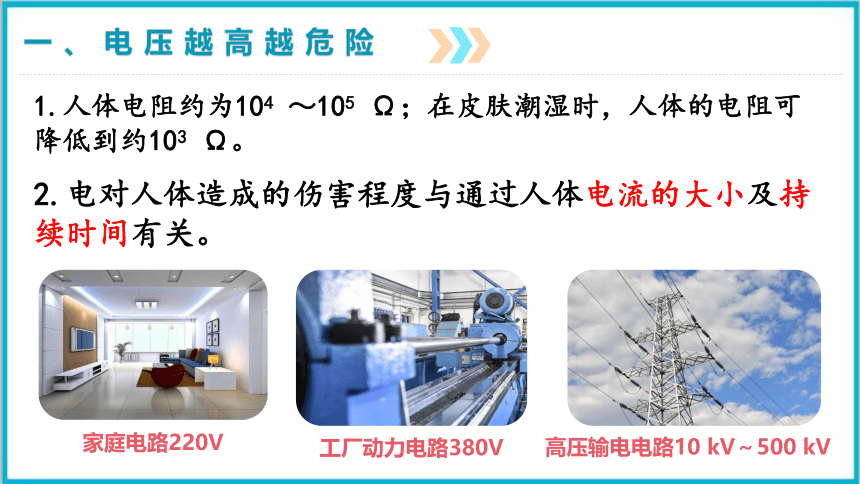

1.人体电阻约为104 ～105 Ω；在皮肤潮湿时，人体的电阻可降低到约103 Ω。
2.电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
家庭电路220V
工厂动力电路380V
高压输电电路10 kV～500 kV
二、常见的触电事故

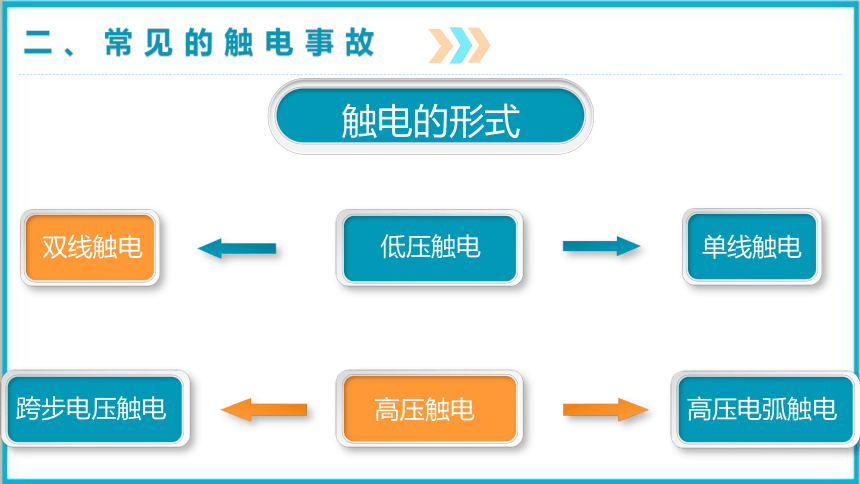

触电的形式
低压触电
单线触电
双线触电
高压触电
高压电弧触电
跨步电压触电

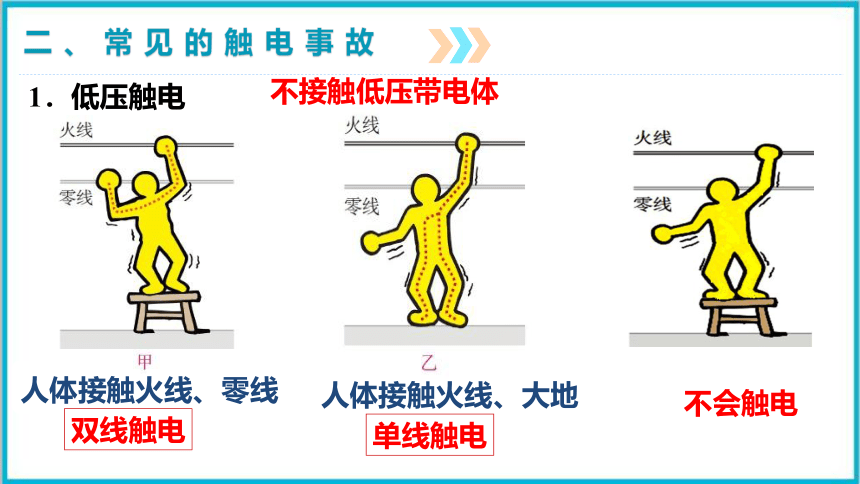

二、常见的触电事故
人体接触火线、零线
人体接触火线、大地
1．低压触电
不接触低压带电体
双线触电
单线触电
不会触电
课堂练习

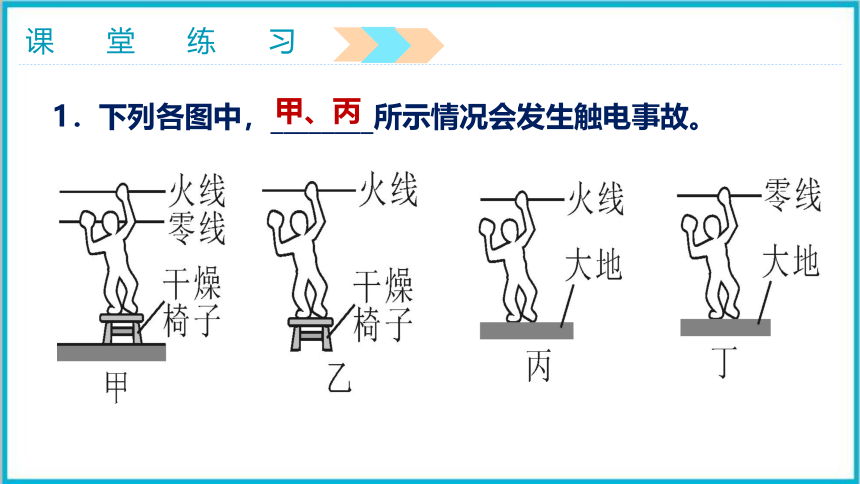

1．下列各图中，________所示情况会发生触电事故。
甲、丙
课堂练习
2.如图所示，甲站在干燥的木桌上，一只手接触到火线；乙站在干燥木桌上，一只手接触到火线，此时另有人丙站在地面上用手去拉乙。则关于甲、乙、丙三人是否触电，正确的判断是（　　）
A．甲、乙、丙三人都发生了触电事故
B．只有甲发生触电事故
C．乙、丙二人只有乙发生了触电事故
D．乙、丙二人都发生了触电事故，甲不发生触电事故
二、常见的触电事故
高压电弧触电
2．高压触电
二、常见的触电事故
跨步电压触电
2．高压触电
想一想，议一议
绝缘皮磨损
　　除了图示的几种情况外，还有哪些情况可能引起触电？
水沾用电器
电视天线与电线接触
几种容易引起触电的情况
电线上晾衣服
想一想，议一议
　　除了图示的几种情况外，还有哪些情况可能引起触电？
高压电下放风筝
机壳未接地
三、安全用电原则
● 不接触低压带电体，不靠近高压带电体；
● 更换灯泡、搬动电器前应断开电源开关；
● 不弄湿用电器，不损坏绝缘层；
● 保险装置、插座、导线、家用电器等达到使用寿命应及时更换
1．安全用电原则：
三、安全用电原则
（1）切断电源
（2）迅速使触电人摆脱电源
2．触电的急救
四、注意防雷
太阳
雷电是大气中一种剧烈的放电现象
四、注意防雷
太阳
现代建筑上的避雷针
高压输电铁塔上的防雷导线
四、注意防雷
太阳
1．不要靠近金属栏杆，各种电器应暂停使用。
2．迅速走进屋内，或汽车内。
3．不要手持金属杆，金属饰物包括手表也要抛离。
4．在高山上，应该找没有积水的凹坑处双脚并拢蹲下。
雷电时应该注意
二、常见的触电事故
小鸟站在高压输电线上，为什么不会触电？
因为小鸟只站在一根高压线上没有把身体和电路接通，虽然两脚之间有距离，但是很小，两脚之间的跨步电压很小，根据欧姆定律I=U/R可知：通过小鸟的电流很小，不会造成对小鸟的伤害。
课堂小结
不靠近高压带电器
低压触电：单线触电、双线触电
高压触电：高压电弧触电、跨步电压触电
不接触低压带电体
安全用电
触电类型
安全用电原则
注意防雷
避雷针的作用
课堂练习
1. 如图所示的各种做法中，符合安全用电原则的是（ ）
A．将手指塞进插座 B．在高压线下放风筝
C．用湿手拔插头 D．冰箱的金属壳接地
D
课堂练习
2. 为了用电安全，下列注意点中不正确的是 （ 　）
A．不准用剪刀或绝缘柄破损的钳子剪带电的导线
B．不准在电线上晾衣服
C．发现有人触电时，应立即用手将他拉离电源
D．发现输电线的断头落在地上，不要走近，更不准去拾
C
课堂练习
3.（2019 怀化）“珍爱生命，注意安全”是每个公民必备的生活常识。关于安全用电，下列说法正确的是（　　）
A．发生电火灾时应立即用水将火扑灭
B．不接触低压带电体，不靠近高压带电体
C．在野外遇到雷雨天气应就近到大树底下躲雨
D．使用试电笔时，手可以接触笔尖金属体
水是导体
雷电极易通过突起的大树传向人体，而造成雷电灾害
B
会触电
课堂练习
4. 下列关于家庭电路及安全用电的说法正确的是 （ 　）
A．只要人体接触火线都会发生触电事故
B．低于36伏的电压对人体一定是安全的
C．测电笔可用于检测物体带正电还是带负电
D．使用三脚插头是为防止触电而采取的安全措施
D
课堂练习
阅读下面某同学日记，指出其中三个不符合安全用电要求的做法。
充实的一天
今天家里进行了大扫除。妈妈用湿抹布把正在发光的灯泡擦得干干净净，然后湿着手顺便关了开关。妈妈担心冰箱上落微尘，给冰箱加上了厚厚的防尘布。
爸爸负责清理家里的电器，他先断开开关，把家里坏掉的用电器都换掉。插电冰箱的插头时，插头无法插入两孔插座便掰断了中间的那根，顺利地将插头插入了多个大功率用电器都在使用的插排。妈妈觉得空调应该清理一下，爸爸就直接拿起清洗剂喷在了正在工作的空调上。
我看到电蚊香一直开着就把它直接拔掉了，电蚊香的电线有些地方的绝缘层破掉了，我用绝缘胶布把破损部分包了起来。
啊，真是美妙而充实的一天！
能力提升题
