透 镜
2
透镜在日常生活中的应用
照相机上的透镜
数码摄像机上的透镜
3
投影机上的透镜
实物展台上的透镜
透镜在日常生活中的应用
4
放大镜上的
透镜
透镜在日常生活中的应用
近视眼镜上的透镜
凸透镜:
凹透镜:
透镜
中间厚
边缘薄
中间薄
边缘厚
透镜的纵剖面:

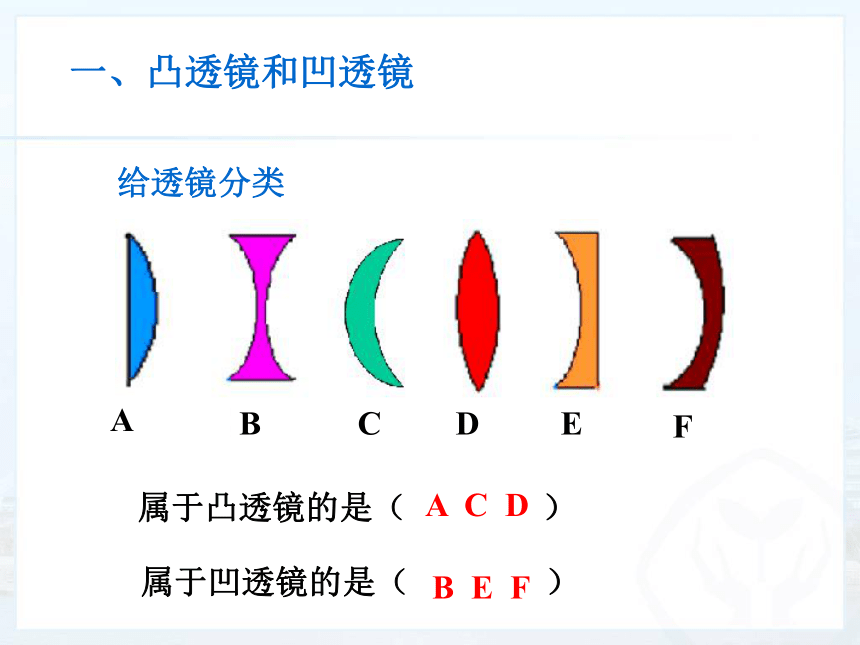

一、凸透镜和凹透镜
给透镜分类
属于凸透镜的是（ ）
属于凹透镜的是（ ）
A C D
B E F
一、凸透镜和凹透镜
A
B
C
D
E
F
1．主光轴：通过两个球面球心的直线。
2．光心：光心是主光轴上的一点，
通过这点的光线穿过透镜时不改变方向。
二、透镜的主光轴和光心
主光轴
C2
C1
O
光心
O
主光轴

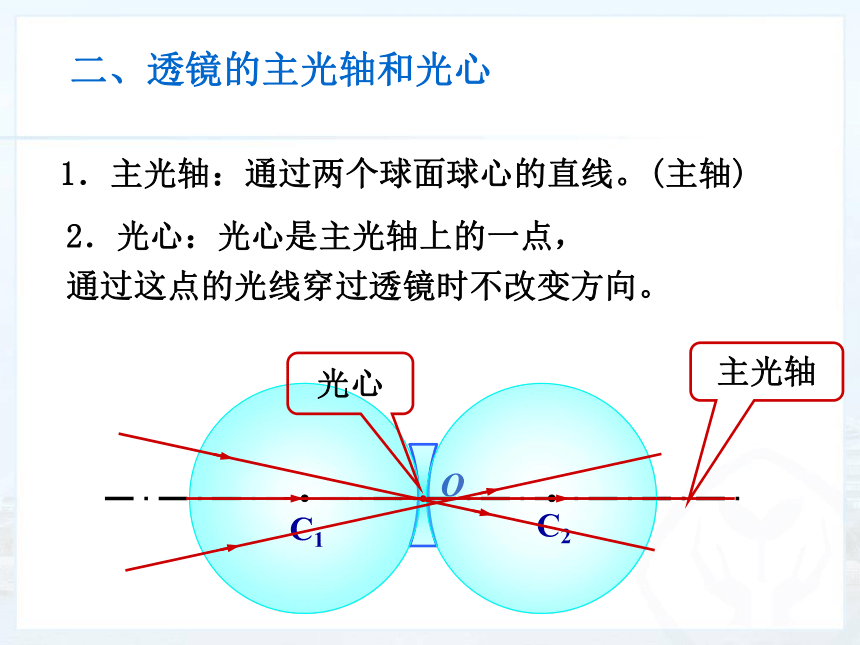

1．主光轴：通过两个球面球心的直线。(主轴)
2．光心：光心是主光轴上的一点，
通过这点的光线穿过透镜时不改变方向。
二、透镜的主光轴和光心
C2
C1
光心
三、透镜对光的作用
试猜想光线通过透镜后会有什么现象？
1.凸透镜：
主光轴
对光线有会聚作用
光心
O
观察实验现象
O
F
f
2. 凸透镜的焦点和焦距
　　焦点：平行于主轴的平行光通过凸透镜后会聚于一点。
　　焦距：焦点到光心的距离。
焦距
主轴
焦点
F
主轴
f
凸透镜有两个实焦点。
焦点
O
小结：凸透镜对所有光线都起会聚作用。因此又叫
会聚透镜。
识记: 经心直传去，平行折过焦，过焦后平行。
O
F
O
F
观察实验现象
光经过凹透镜后的发散是不是也有规律可循？
3.凹透镜：
对光线有发散作用
凹透镜有焦点吗？
把折射光线反向延长看一看。
焦点
虚
F
f
焦距
F
凹透镜有两个虚焦点。
4. 凹透镜的焦点和焦距
F
F
小结：凹透镜对所有光线都起发散作用。因此又 叫发散透镜。
识记：经心直传去，平行反过焦，对焦折平行。
F
F
透镜的典型光路
平行过焦，过焦平行，过心不变
　　1．给你一个透镜，你能用哪些方法去判断他是凸透镜还是凹透镜？
想一想
方法一:“摸”
方法二:“看”
方法三:“照”。
2．完成下列各光路图
3.给你一个凸透镜,如何测出它的焦距
太阳光聚焦法：
拿一个凸透镜正对着太阳光，在把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上的光斑变的最小最亮，测量这个最小最亮的光斑到透镜光心的距离，这就是焦距。
1．两种透镜：凸透镜和凹透镜；
2．几个基本概念: 光心、主光轴、焦点、焦距；
3．透镜对光线的作用：
　凸透镜对光线有会聚作用, 又叫会聚透镜。
　凹透镜对光线有发散作用, 又叫发散透镜。
小结：
布置作业
书本P93页第3、4题
基础训练5.1节
