从三个方向看物体的形状

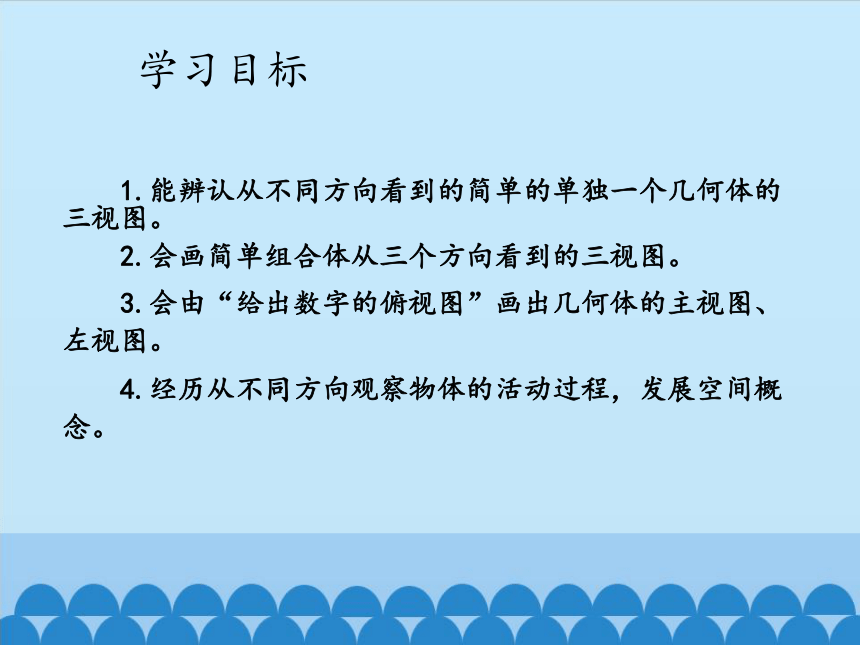

1.能辨认从不同方向看到的简单的单独一个几何体的三视图。
2.会画简单组合体从三个方向看到的三视图。
3.会由“给出数字的俯视图”画出几何体的主视图、左视图。
4.经历从不同方向观察物体的活动过程，发展空间概念。
学习目标
横看成岭侧成峰
远近高低各不同
不识庐山真面目
只缘身在此山中
《题西林壁》苏轼
考考你：你知道这首诗吗？
你还记得曾经学过的三视图吗？
三个方向的形状图
正面图又叫做主视图
上面图又叫做俯视图
左面图又叫做左视图

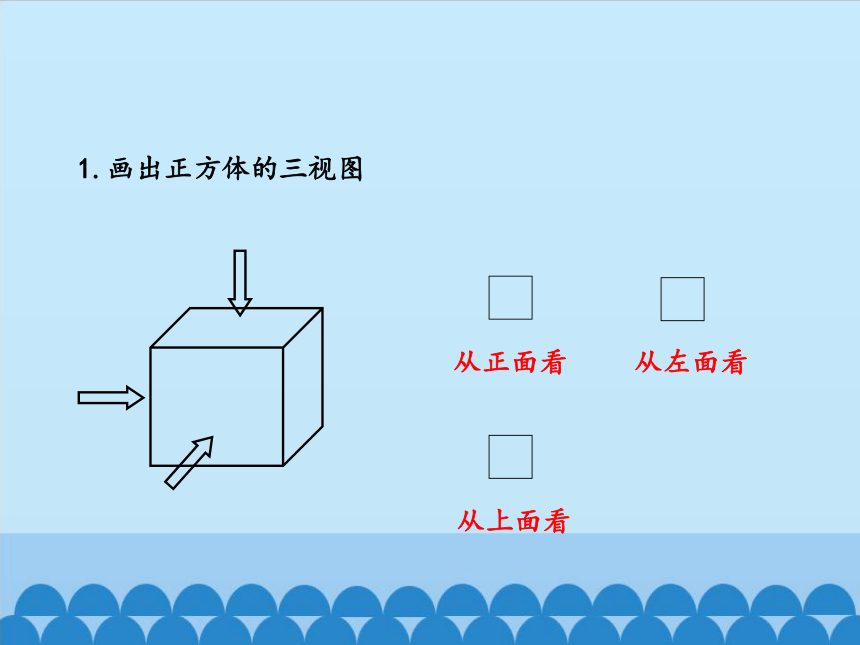

1.画出正方体的三视图
从正面看
从左面看
从上面看

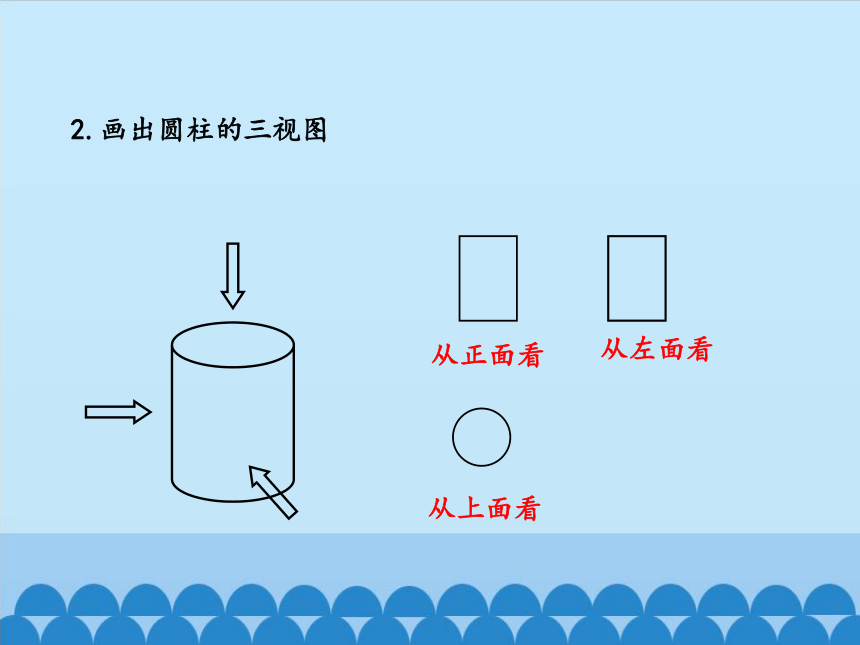

2.画出圆柱的三视图
从正面看
从上面看
从左面看
从正面看
从左面看
从上面看
从正面看
从左面看
从上面看
【例1】画出这个组合几何体从正面、左面、上面看的形状图：
1.画出几何体从正面、左面、上面看的形状图。
（1）
（2）
（3）
（4）
2.右图是由几个小立方体所搭几何体的俯视图，小正方形中的数字表示在该位置小正方体的个数。
你能摆出这个几何体吗？
试画出这个几何体的主视图与左视图。
主视图：
左视图：
1
1
2
2
1
1
2
2
3.右图是由几个小立方体所搭几何体的俯视图，小正方形中的数字表示在该位置小正方体的个数。
主视图：
左视图：
先根据俯视图确定主视图从左向右有 列。
再根据数字确定每列的方块有 个。
不用摆出这个几何体，你能画出这个几何体的主视图与左视图吗？
1
3
2
1
2
3
1
随堂练习
如图所示的两幅图分别是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数。请画出相应几何体的主视图和左视图。
1
3
2
1
2
3
1
左视图
主视图
主视图
主视图
左视图
由三视图还原某物体
主视图、左视图和俯视图都是相等的正方形，该物体是 ；
正方体
主视图、左视图和俯视图都是相等的圆，该物体是 ；
球
主视图、左视图都是相等的长方形，俯视图是圆，则该物体是 。
圆柱
1.（宁德·中考）如图所示几何体，从上面看是（ ）
【解析】选D，从上面看是左中右三个小正方形组成的图形，注意从上面看与高度无关。
↗
正面
A.
B.
C.
D.
2.（盐城·中考）下列四个几何体中，从正面看、从左面看、从上面看完全相同的是（ ）
A.圆锥 B.圆柱 C.球 D.三棱柱
【解析】选C，球的三形状图均为圆。
左视图
主视图
俯视图
3.（咸宁·中考）下图是由几个相同的小正方体搭成的几何体的三视图，则搭成这个几何体的小正方体的个数是（ ）
A.5 B.6 C.7 D.8
课堂小结：
这节课我学会了：
我的困惑是：
