第十八章 电功率
第一节 电能 电功
学习目标
1.了解电能的各种来源和电能的转化。
2.知道电能表的参数含义，会使用电能表。
3. 知道电功的含义及其实质，会应用电功的公式进行简单的计算。
（从哪里来，到哪里去？）
板块一 电能的获取和利用
阅读课本P87，哪些能可以转化为电能？

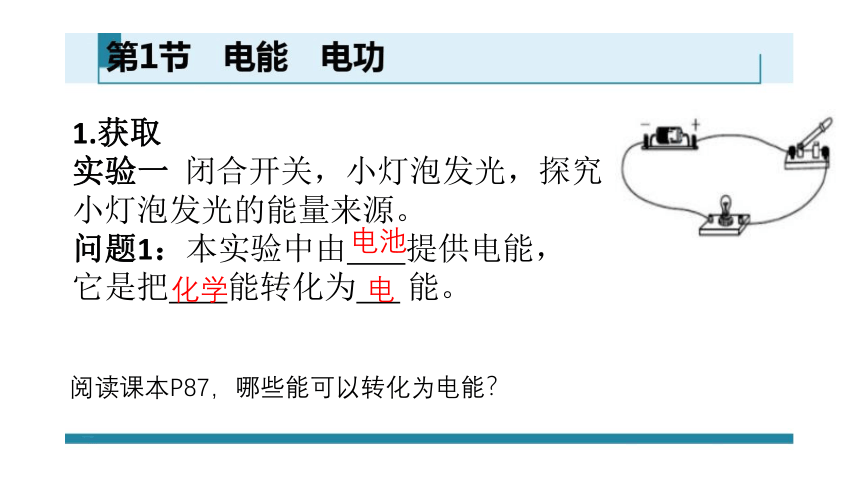

1.获取
实验一 闭合开关，小灯泡发光，探究小灯泡发光的能量来源。
问题1：本实验中由 提供电能，
它是把 能转化为 能。
电池
电
化学
1.风能转化为电能
2.水能转化为电能
3.化学能转化为电能
4.太阳能转化为电能
5.核能转化为电能
2.利用
冷风档：电能转化为 能，
热风档：电能转化为 能和 能。
问题2：
机械
机械
内
常用电器的能量转化：
电灯：电能转化为 能和 能，
电风扇：电能转化为 能，
电热水器电能转化为 能。
光
内
机械
内
电能的获取和利用：
发电机
干电池
蓄电池
太阳能电池
纽扣电池
电池
电能
风力
水力
火力
核能
来
源
应
用
电灯—光能和内能
电风扇-机械能
电热水器—内能

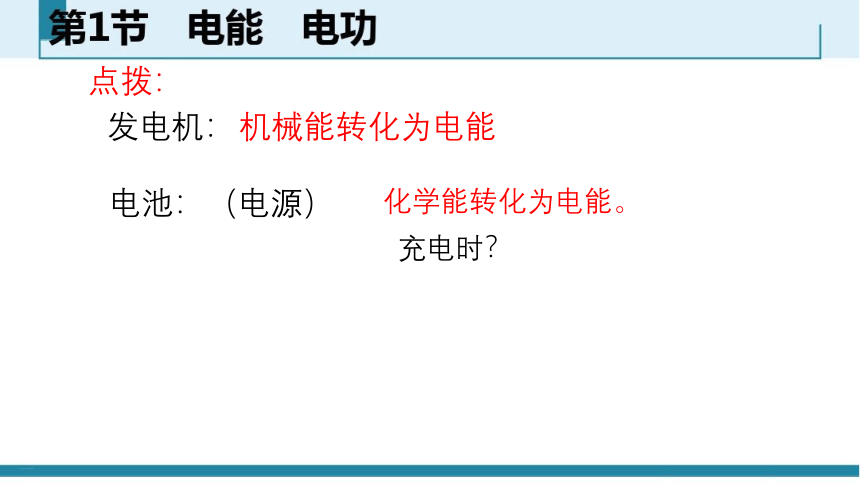

发电机：
电池：（电源）
机械能转化为电能
点拨：
化学能转化为电能。
充电时？

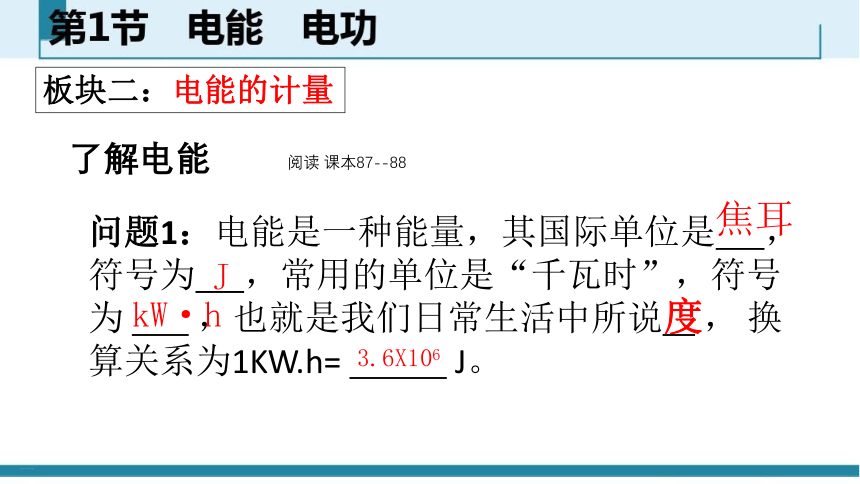

板块二：电能的计量
问题1：电能是一种能量，其国际单位是 ，符号为 ，常用的单位是“千瓦时”，符号为 ，也就是我们日常生活中所说 ， 换算关系为1KW.h= J。
了解电能
阅读 课本87--88
焦耳
J
kW·h
度
3.6X106
kW·h
度

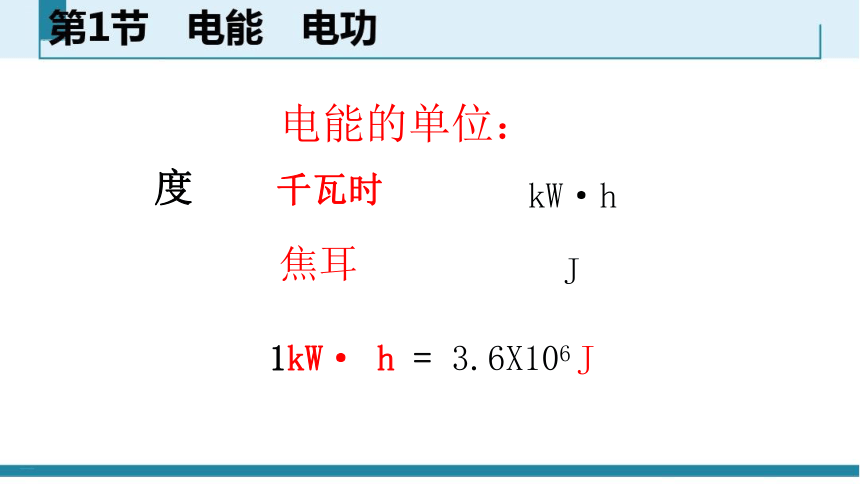

电能的单位：
千瓦时
焦耳
J
1kW· h = J
3.6X106
以后注意节约用电呀!
1kW·h电的作用
电脑工作5小时
洗衣机工作2.7小时
测量电流用：
测量电压用：
测量电阻用 法。（常用）
电能的计量仪表：
伏安
电流表
电压表
阅读课本 88-89
P88
　　以下是某中学3、4、5月的月底电表示数，请计算出该中学4、5月份各用电多少度？
0
0
3
0
4
7
０
8
8
2
6
9
3
2
8
３月份
５月份
４月份
３9２．９度
3５３．６度
※ 用本月底的度数减去上个月月底
的度数就得到本月用电电量！！！
电能表及读数方法
2.电能表
问题2：用电器在一段时间内消耗的电能，
可以通过 计量出来。
电能表
材料：
如图所示为小明家的电能表，
月初如甲图所示，月末如乙图所示。
问题3:小明同学家的电能表的标定电流为 A，短时间内的最大电流不得超过 A。
问题4:小明同学家该月消耗的电能为 kW.h，合 J。
5
10
60
2.16X108
接在该电能表上的用电器，每消耗1 kW.h的电能，电能表上的转盘转过3000转，故其转1转时消耗的电能为 J;若观察发现该电能表在3min内转动了8转，则3 min内消耗的电能为 J。
问题5:
9.6X 103
1.2X 103
根据转数求消耗的电能
点拨
W=
n
N
板块三 电功
材料:如图所示为水力发电站原理图。
问题1：
水流对水轮机是否
做了功？
实验:如图所示，用电动机提起重物.
问题2:水流可以对水轮机做功，那么电流是否做功呢
问题3：电流做功的表现形式是多种多样的.电流通过电动机提起重物做了功，那么电流通过电灯时发光，电流通过电炉时发热，算不算做功呢
问题4:写出以下情景中能量的转化情况:
(1) 电动机转动;
(2)日光灯发光； (3)用电水壶烧水。
问题5：电流做功的实质是什么？
电功
（1）定义：
电流所做的功。
（2） 电流做功的实质：
用电器就消耗了多少电能
电流做了多少功
就有多少电能转化成其他形式的能
用W表示
板块三：
就是电能转化为其他形式的能
点拨
小结
探究:电流做功与哪些因素有关。
实验1：将两个不同的电动机串联在同一电路中提起重物，比较两个电动机在相同时间的提升相同重物的高低，比较电流做功与电压的关系.
实验2:将两个不同的电动机并联在同一电路中提起重物，比较两个电动机在相同时间内提升相同重物的高低，比较电流做功与电流的关系。
实验3:将同一电动机，在电压和电流相同的情况下，通电不同时间，比较同-重物被提升的高低，比较电流做功与时间的关系。
大量事实表明：电功与电压、电流以及通电时间有关
W=UIt
____越大，____越大，_______越长，电流做的功越多.
电压
电流
通电时间
（4）、计算公式：
（3）电功的大小与什么因素有关？
单位：U （V) I (A) t (s)
解：节能灯消耗的电能：5h=18000s
W=UIt
=220V× 0.09A× 18000s
=3.564×105J
=0.099KW.h
答：通电5h，节能灯消耗了0.099KW.h的电能。
例题1： 一只节能灯接在220V的电路中，通过它的电流是0.09A，问通电5h消耗了多少千瓦时电能？
例 2 一电能表表盘上表标“1200r/(kW·h)”，将某用电器单独接在该表上.当用电器工作4min后，电能表转盘转过55r.若用电器额定电压为220V，求通过该用电器的电流.
解：4min内该用电器消耗的电能为：
W =
55r
1200r/(kW·h)
=
55
1200
kW·h
=
1200
55
=
×3.6×106J
1.65×105J
W
Ut
=
1.65×105J
220V×240s
=
3.1A
I=
通过该用电器的电流为：
小 结
2.　5.4×107 J＝_____kW·h 5 kW·h= ______J
1.能量的单位是____，简称为____，符号是____。电能还有一个单位，叫做_____ ，符号为______。
焦耳
焦
J
千瓦时
kW·h
15
1.8×107
【课堂检测】
3.有一块手机电池，上面标明电压为3.7V，容量为1130mA h，它充满电后，大约存储了多少电能？
解： 1130mA=1.13A 1h=3600s
电池充满电储存的能量为：
W=UIt=3.7V × 1.13A× 3600s=15052.6 J
4.小明观察班上安装的电能表有“600r/(kW·h)”的字样。他观察电能表的转盘在2min内转动了60转。请你计算这2min内小明班上消耗多少kW·h的电能？合多少J？
W=
60r
600r/(kW·h)
=
0.1kW·h
=
3.6×105 J
解：小明班上消耗的电能为：
答：小明班上消耗0.1kW·h的电能？合3.6×105 J
作业：
中考链接
