第十九章 生活用电单元检测卷 —2021-2022学年人教版九年级全一册物理

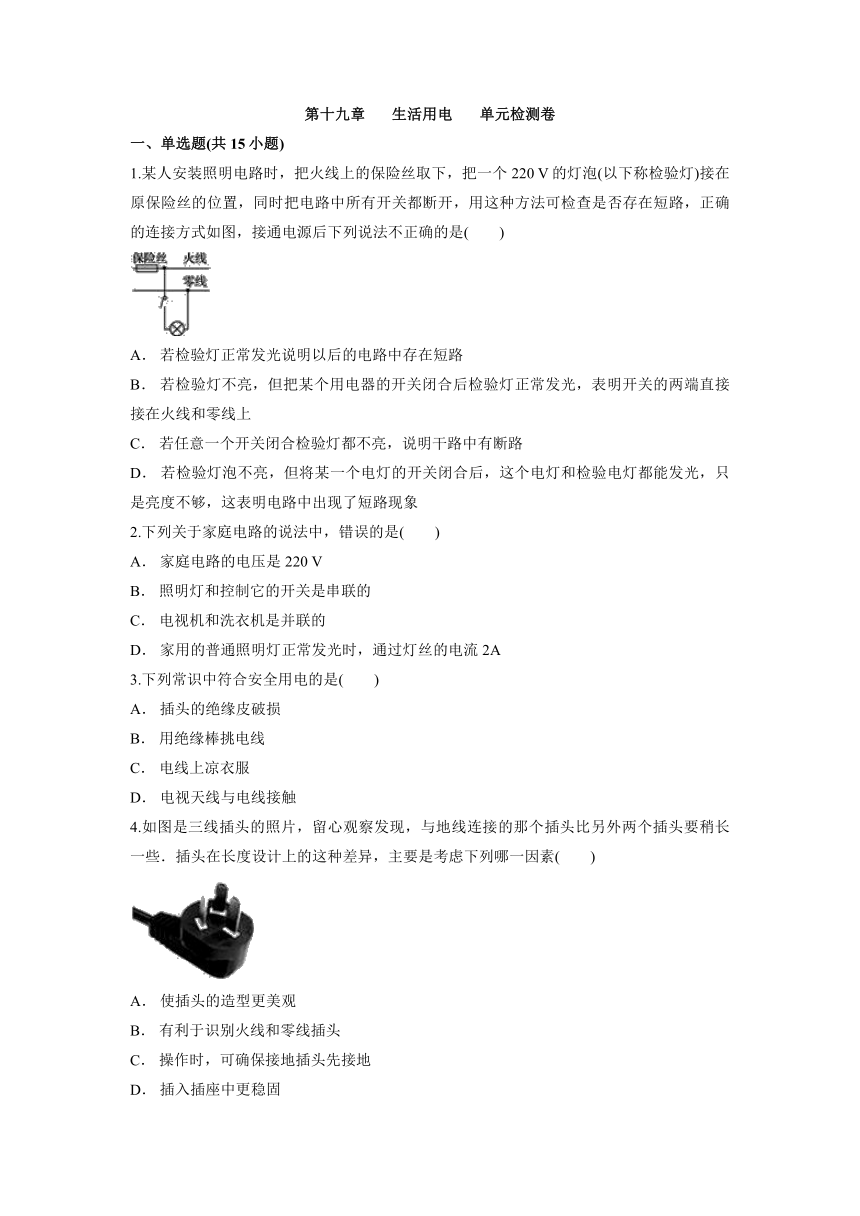

第十九章 生活用电 单元检测卷
一、单选题(共15小题)
1.某人安装照明电路时，把火线上的保险丝取下，把一个220 V的灯泡(以下称检验灯)接在原保险丝的位置，同时把电路中所有开关都断开，用这种方法可检查是否存在短路，正确的连接方式如图，接通电源后下列说法不正确的是(　　)
A． 若检验灯正常发光说明以后的电路中存在短路
B． 若检验灯不亮，但把某个用电器的开关闭合后检验灯正常发光，表明开关的两端直接接在火线和零线上
C． 若任意一个开关闭合检验灯都不亮，说明干路中有断路
D． 若检验灯泡不亮，但将某一个电灯的开关闭合后，这个电灯和检验电灯都能发光，只是亮度不够，这表明电路中出现了短路现象
2.下列关于家庭电路的说法中，错误的是(　　)
A． 家庭电路的电压是220 V
B． 照明灯和控制它的开关是串联的
C． 电视机和洗衣机是并联的
D． 家用的普通照明灯正常发光时，通过灯丝的电流2A
3.下列常识中符合安全用电的是(　　)
A． 插头的绝缘皮破损
B． 用绝缘棒挑电线
C． 电线上凉衣服
D． 电视天线与电线接触
4.如图是三线插头的照片，留心观察发现，与地线连接的那个插头比另外两个插头要稍长一些．插头在长度设计上的这种差异，主要是考虑下列哪一因素(　　)
A． 使插头的造型更美观
B． 有利于识别火线和零线插头
C． 操作时，可确保接地插头先接地
D． 插入插座中更稳固

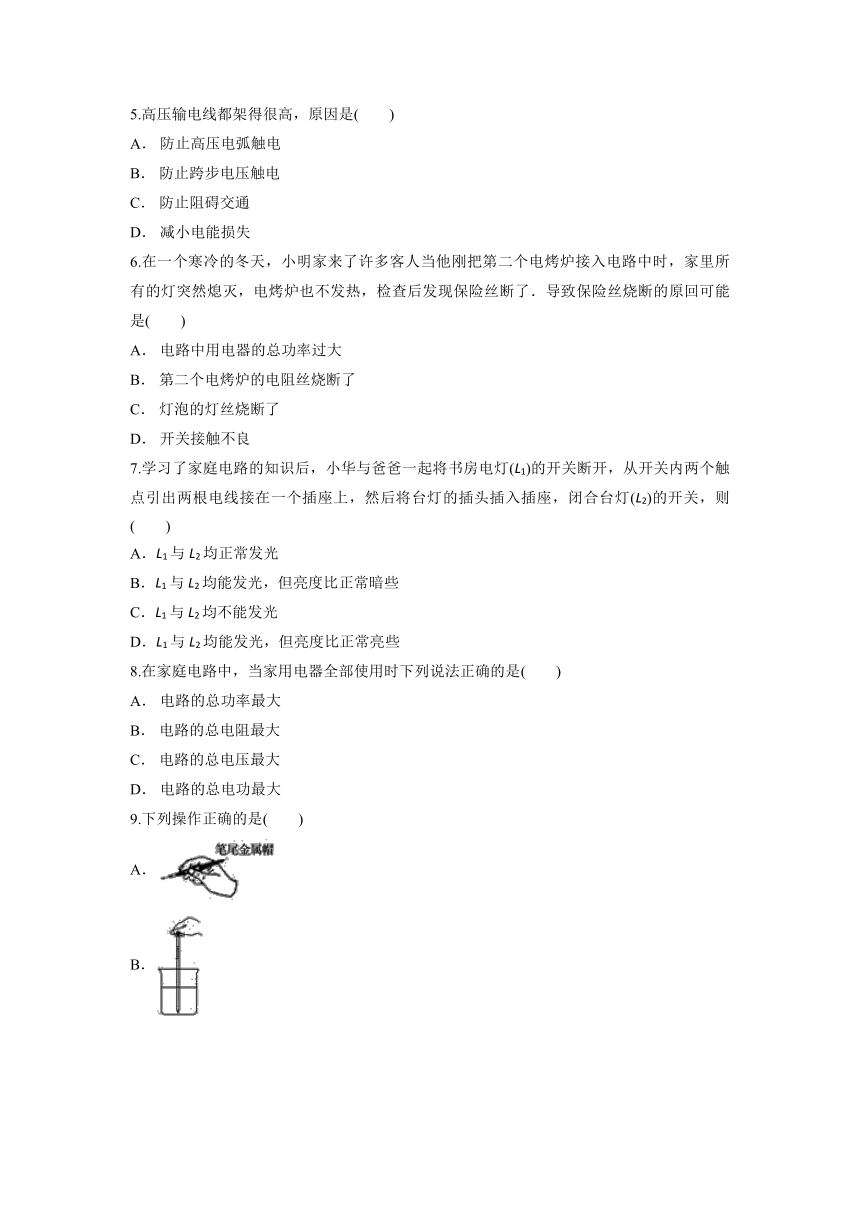

5.高压输电线都架得很高，原因是(　　)
A． 防止高压电弧触电
B． 防止跨步电压触电
C． 防止阻碍交通
D． 减小电能损失
6.在一个寒冷的冬天，小明家来了许多客人当他刚把第二个电烤炉接入电路中时，家里所有的灯突然熄灭，电烤炉也不发热，检查后发现保险丝断了．导致保险丝烧断的原回可能是(　　)
A． 电路中用电器的总功率过大
B． 第二个电烤炉的电阻丝烧断了
C． 灯泡的灯丝烧断了
D． 开关接触不良
7.学习了家庭电路的知识后，小华与爸爸一起将书房电灯(L1)的开关断开，从开关内两个触点引出两根电线接在一个插座上，然后将台灯的插头插入插座，闭合台灯(L2)的开关，则(　　)
A．L1与L2均正常发光
B．L1与L2均能发光，但亮度比正常暗些
C．L1与L2均不能发光
D．L1与L2均能发光，但亮度比正常亮些
8.在家庭电路中，当家用电器全部使用时下列说法正确的是(　　)
A． 电路的总功率最大
B． 电路的总电阻最大
C． 电路的总电压最大
D． 电路的总电功最大
9.下列操作正确的是(　　)
A．
B．
C．
D．

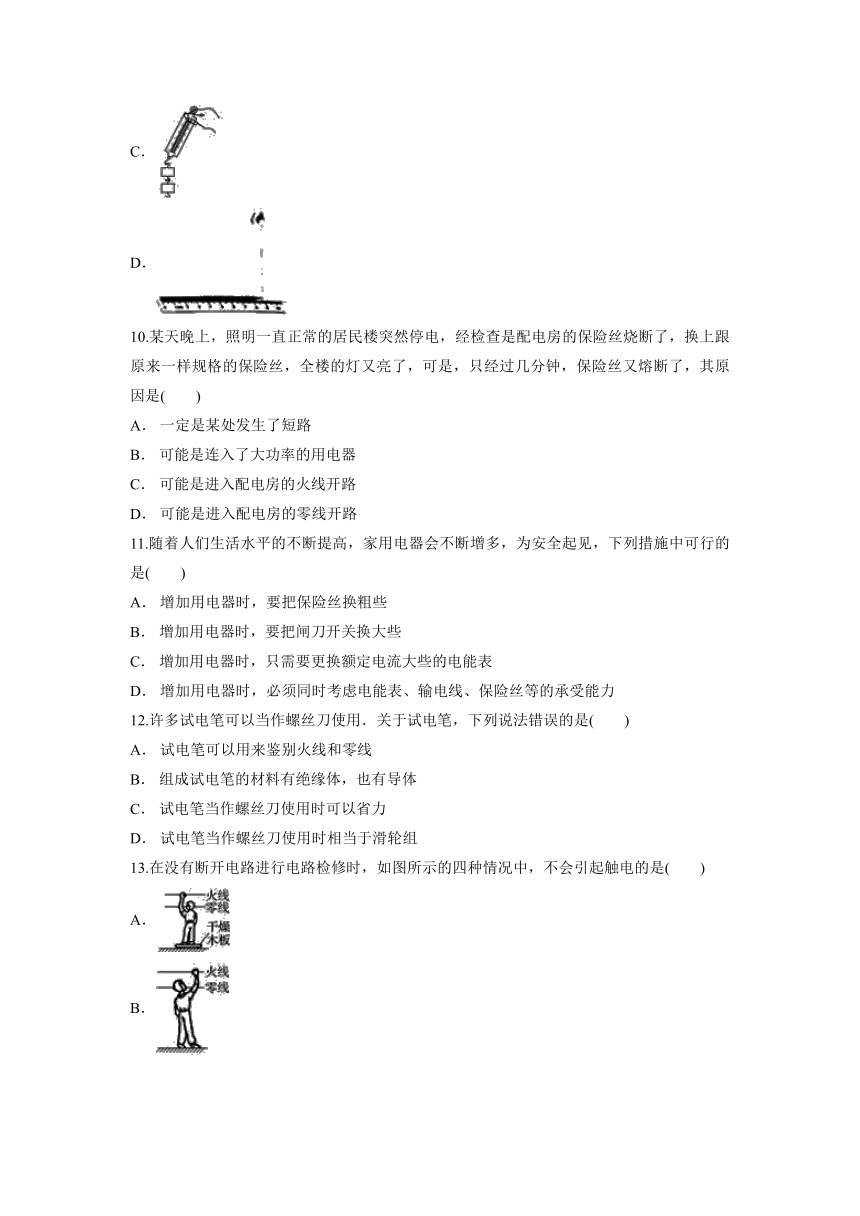

10.某天晚上，照明一直正常的居民楼突然停电，经检查是配电房的保险丝烧断了，换上跟原来一样规格的保险丝，全楼的灯又亮了，可是，只经过几分钟，保险丝又熔断了，其原因是(　　)
A． 一定是某处发生了短路
B． 可能是连入了大功率的用电器
C． 可能是进入配电房的火线开路
D． 可能是进入配电房的零线开路
11.随着人们生活水平的不断提高，家用电器会不断增多，为安全起见，下列措施中可行的是(　　)
A． 增加用电器时，要把保险丝换粗些
B． 增加用电器时，要把闸刀开关换大些
C． 增加用电器时，只需要更换额定电流大些的电能表
D． 增加用电器时，必须同时考虑电能表、输电线、保险丝等的承受能力
12.许多试电笔可以当作螺丝刀使用．关于试电笔，下列说法错误的是(　　)
A． 试电笔可以用来鉴别火线和零线
B． 组成试电笔的材料有绝缘体，也有导体
C． 试电笔当作螺丝刀使用时可以省力
D． 试电笔当作螺丝刀使用时相当于滑轮组
13.在没有断开电路进行电路检修时，如图所示的四种情况中，不会引起触电的是(　　)
A．
B．
C．
D．

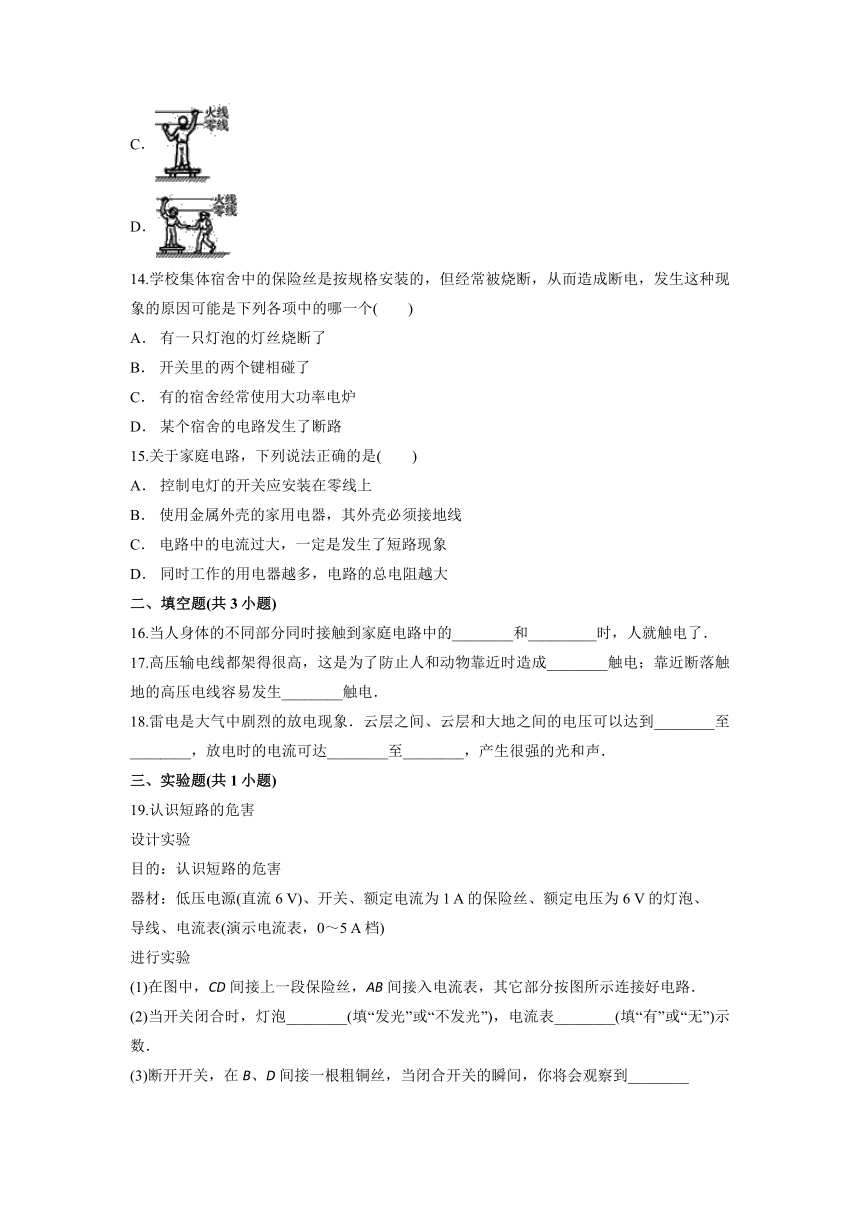

14.学校集体宿舍中的保险丝是按规格安装的，但经常被烧断，从而造成断电，发生这种现象的原因可能是下列各项中的哪一个(　　)
A． 有一只灯泡的灯丝烧断了
B． 开关里的两个键相碰了
C． 有的宿舍经常使用大功率电炉
D． 某个宿舍的电路发生了断路
15.关于家庭电路，下列说法正确的是(　　)
A． 控制电灯的开关应安装在零线上
B． 使用金属外壳的家用电器，其外壳必须接地线
C． 电路中的电流过大，一定是发生了短路现象
D． 同时工作的用电器越多，电路的总电阻越大
二、填空题(共3小题)
16.当人身体的不同部分同时接触到家庭电路中的________和_________时，人就触电了．
17.高压输电线都架得很高，这是为了防止人和动物靠近时造成________触电；靠近断落触地的高压电线容易发生________触电．
18.雷电是大气中剧烈的放电现象．云层之间、云层和大地之间的电压可以达到________至________，放电时的电流可达________至________，产生很强的光和声．
三、实验题(共1小题)
19.认识短路的危害
设计实验
目的：认识短路的危害
器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、
导线、电流表(演示电流表，0～5 A档)
进行实验
(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．
(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．
(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________
A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不亮
分析论证
B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．
四、计算题(共2小题)
20.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：
(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？
(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)
21.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：
(1)使用这台空调时，通过它的电流是多少？
(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
答案解析
1.【答案】D
【解析】A、将熔丝取下电路现在是断路，则处于火线上得保险丝不应该有电流通过．接上检验灯后正常发光．说明有电流通过．即有短路现象．不符合题意．
B、因为连入电路时灯泡与其他电器是串联要分压的所以灯光要暗一些不能正常发亮，现在正常发光，说明开关的两端直接接在火线和零线上，不合题意．
C、不论电路中用电器的开关断开还是闭合，检验灯泡均不发光，说明电路中无电流，均为断路．不合题意．
D、接通电源后，检验灯不亮，将某一个电灯的开关闭合后，这个电灯和检验灯泡都能发光，只是亮度不够，说明电路正常，电路根本没问题．符合题意．
2.【答案】D
【解析】A、据课本知识可知，家庭电路电压是220 V，故A正确；
B、用电器的开关可以控制用电器，所以开关和用电器是串联关系，故B正确；
C、在家庭电路中，各个用电器是互不影响的，所以都是并联的关系，故电视机和洗衣机是并联的，故C正确；
D、若灯丝的电流2A，则灯泡的功率是：P＝UI＝220 V×2A＝440 W，不可能这么大，所以D错误；
3.【答案】B
【解析】A、绝缘皮破损后，会使导线外露，会发生触电事故．不合题意．
B、有人触电，千万不能用手将触电人拉开，这是非常危险的，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源．符合题意．
C、湿衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故．不合题意．
D、电视天线与电线接触，容易发生触电．不合题意．
4.【答案】C
【解析】插头制作的长一些的要接地线的，可以使用电器在与火线接通之间先使外壳与地线相通，或在拔插头时，先使插头与火线相脱离．
5.【答案】A
【解析】高压触电常见的两种类型是高压电弧触电和跨步电压触电．高压电弧触电：人靠近高压带电体到一定距离时，高压带电体和人之间发生放电现象；高压跨步触电：高压输电线落在地面上，则地面上以电线落点为圆心的各个同心圆之间有电压存在，当人在地面上两个不同半径的同心圆间跨步时，将造成跨步电压触电．
对于高压带电体，我们应当采取的措施是必须远离高压带体，如发现有高压输电线落在或靠近地面，不可走近，应立即设立警示牌，并通知电力部门抢修．
所以为了防止高压电弧触电，高压线都架的很高．
6.【答案】A
【解析】由于电烤炉的电功率过大，当把电烤炉接入电路中时，电路中的电流过大，保险丝迅速发热熔断，避免损坏电路．
7.【答案】B
【解析】开关与电灯是串联的，当从开关内引出两根电线接在一个插座上，然后将台灯的插头插入插座．此时台灯获得的电压小于正常的工作电压，即L1与L2均能发光，但亮度比正常暗些．
8.【答案】A
【解析】A、并联的支路最多时，功率最大，故A正确；
B、并联支路越多，总电阻越小，故B错误；
C、家庭电路电压不随用电器而变，总是220 V，故C错误；
D、用电器工作的时间不确定，无法说电功大小，故错误．
9.【答案】D
【解析】A、使用试电笔时，手必须接触笔尾的金属体，图中没有接触，故A错误；
B、温度计在测量液体的温度时，玻璃泡不能接触容器底，故B错误；
C、弹簧测力计在测量物体重力时，测力计必须要在竖直方向上，故C错误；
D、用刻度尺测量物体的长度时，读数时视线要与刻度尺的刻度垂直，故D正确．.
10.【答案】B
【解析】换上新的同规格保险丝后，几分钟熔断，说明电路中不是发生了短路，而是接入了大功率用电器，总功率过大而使电流过大．
11.【答案】D
【解析】A.保险丝太粗，在电路中电流超过导线能承受的电流时，发生火灾时，保险丝不会熔断；保险丝太细，家庭电路的用电器工作时，保险丝容易熔断，电路不能正常工作．保险丝的额定电流等于或稍大于家庭电路正常工作电流．故A错误．
B．增加用电器时，把闸刀开关换大些是不够的，主要考虑电能表、保险丝、输电线的承受能力．故B错误．
C．增加用电器时，不能只更换额定电流大些的电能表，还要同时考虑输电线和保险丝的承受能力．故C错误．
D．当增加用电器时一定要同时考虑电能表、输电线和保险丝的承受能力．故D正确．
12.【答案】D
【解析】A、试电笔可以用来鉴别火线和零线，能使氖管发光的是火线，不能使氖管发光的是零线，故A正确；
B、组成试电笔的材料有绝缘体，也有导体，其中外壳是绝缘体，笔尖、笔尾和里面都有导体，故B正确；
C、试电笔当作螺丝刀使用时相当于轮轴，可以省力，故C正确；
D、试电笔当作螺丝刀使用时相当于轮轴，而不是滑轮组，故D错误．
13.【答案】A
【解析】由图可知：B、C、D均可能会有电流通过人体，因为不停电，火线和零线间总可能会有用电器在工作．而对于A来就说，虽人的一只手触及火线，但这时不构成回路，故这时是不会触电．
14.【答案】C
【解析】A、如果有一盏灯的灯丝断了，则该电路中就不会有电流，那么干路上的电流不会增大，反而是减小的，所以选项A不正确；
B、开关与灯是串联的，开关是用来控制灯泡的通断．如果某盏灯的开关被短路了，则开关无论是闭合还是断开，灯泡都会发光，开关失去了控制灯泡通断的作用．开关被短路，并不会造成火线和零线间的短路，且由于灯泡不是大功率用电器，即使灯泡一直发光，也不会造成干路电流过大，所以选项B不正确；
C、根据P＝UI得：I＝，家庭电路电压一定，当使用大功率电炉时，会造成用电器的总功率过大，从而使得干路上的电流增大，这样保险丝的温度升高可能就会熔断，所以选项C正确；
D、如果某房间的电路发生了断路，则该电路中就不会有电流，那么干路上的电流不会增大，反而是减小的，所以选项D不正确．
15.【答案】B
【解析】A、为了安全，控制电灯的开关应安装在火线上，故A错误；
B、家用电器的金属外壳在使用时要接地，以免在使用时用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，避免对人造成伤害，故B正确；
C、电路中的电流过大，可能发生了短路现象，也可能是电路中的总功率过大引起的，故C错误；
D、因为家庭电路为并联电路，因此同时工作的用电器越多，电路的总电阻越小，故D错误．
16.【答案】火线　零线
【解析】家庭电路中的触电事故都是由人直接和间接与火线接触造成的；当人身体的不同部分同时接触到家庭电路中的火线和零线时，电流会通过人体形成回路，人就触电了．
17.【答案】高压电弧　跨步电压
【解析】当人和动物靠近高压线路，且小于安全距离时，高压线路与人之间产生放电，造成高压电弧触电；跨步电压触电是电源线路接地，在靠近接地点20米范围内产生不同的电压，当人靠近时由于两腿之间是有一定的距离，也就是说两腿与接地点之间有一定的距离差，从而就产生了两腿之间的电压之差，使人触电．
18.【答案】几百万伏　几亿伏　几万安　十几万安
【解析】雷电产生时，云层之间、云层和大地之间的电压可以达到几百万伏至几亿伏，放电时的电流可达几万安至十几万安，产生很强的光和声．
19.【答案】(2)发光　 有　(3)A　 很大　相同　正　热
【解析】解：进行实验
(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．
(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；
分析论证
当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．
故答案为：
20.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，
灯泡的实际功率为P实＝＝＝95.5 W，
因为P实＜P额
所以灯泡亮度将变暗．
(2)通过输电线的电流为I＝＝＝40 A，
由于输电线与用户是串联，所以电流相等，
输电线两端的电压为U线＝220 V－215 V＝5 V，
输电线的电阻为R线＝＝＝0.125 Ω，
输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.
答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.
【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．
(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．
21.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：
I1＝＝≈4.55 A；
(2)电能表允许家用电器同时工作的最大功率
P＝UI＝220 V×10 A＝2 200 W，
因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，
所有，明明家的电路允许安装这样一台空调．
答：(1)使用这台空调时，通过它的电流是4.55 A；
(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．
【解析】(1)根据P＝UI求出空调使用时通过的电流；
(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．
