2021—2022学年苏科版九年级物理下册第十五章电功和电热 章末测试题（含答案）

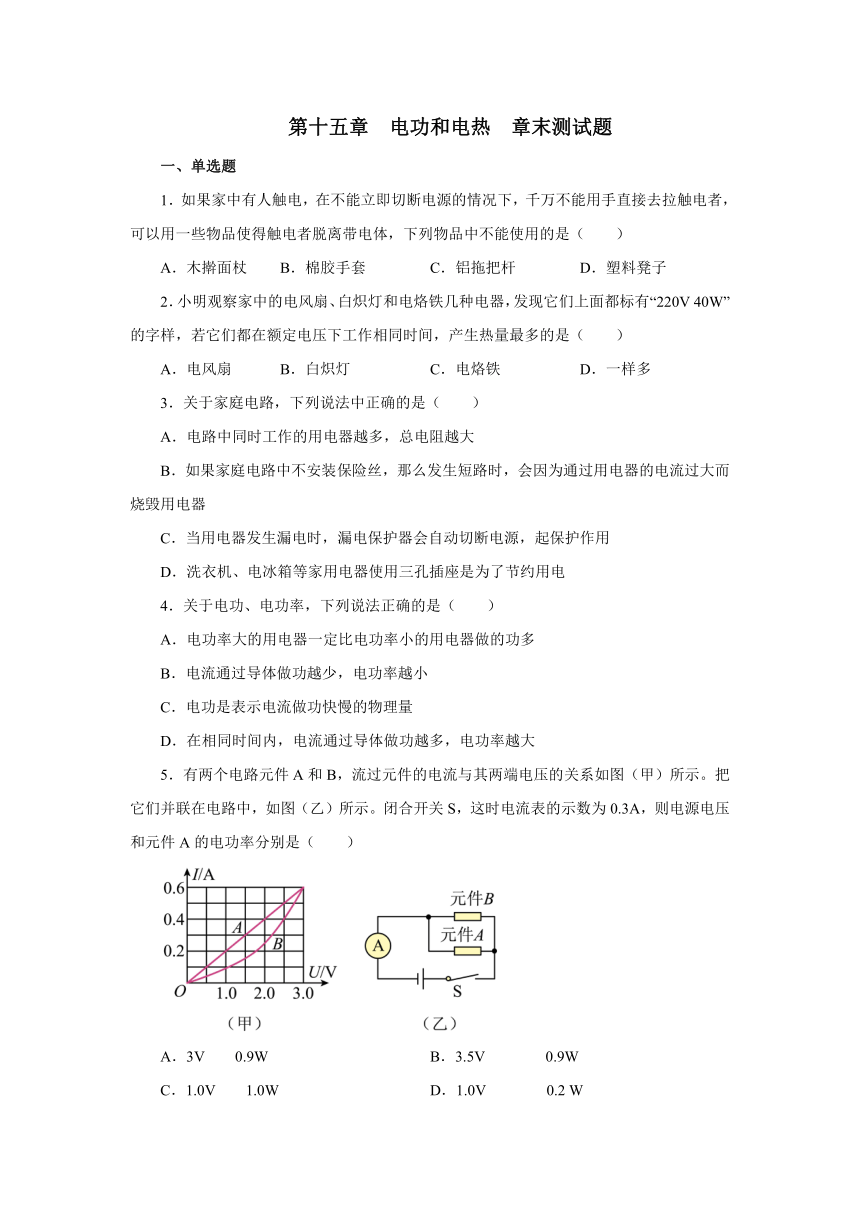

第十五章 电功和电热 章末测试题
一、单选题
1．如果家中有人触电，在不能立即切断电源的情况下，千万不能用手直接去拉触电者，可以用一些物品使得触电者脱离带电体，下列物品中不能使用的是（　　）
A．木擀面杖 B．棉胶手套 C．铝拖把杆 D．塑料凳子
2．小明观察家中的电风扇、白炽灯和电烙铁几种电器，发现它们上面都标有“220V 40W”的字样，若它们都在额定电压下工作相同时间，产生热量最多的是（　　）
A．电风扇 B．白炽灯 C．电烙铁 D．一样多
3．关于家庭电路，下列说法中正确的是（　　）
A．电路中同时工作的用电器越多，总电阻越大
B．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
C．当用电器发生漏电时，漏电保护器会自动切断电源，起保护作用
D．洗衣机、电冰箱等家用电器使用三孔插座是为了节约用电
4．关于电功、电功率，下列说法正确的是（　　）
A．电功率大的用电器一定比电功率小的用电器做的功多
B．电流通过导体做功越少，电功率越小
C．电功是表示电流做功快慢的物理量
D．在相同时间内，电流通过导体做功越多，电功率越大
5．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。把它们并联在电路中，如图（乙）所示。闭合开关S，这时电流表的示数为0.3A，则电源电压和元件A的电功率分别是（　　）
A．3V 0.9W B．3.5V 0.9W
C．1.0V 1.0W D．1.0V 0.2 W

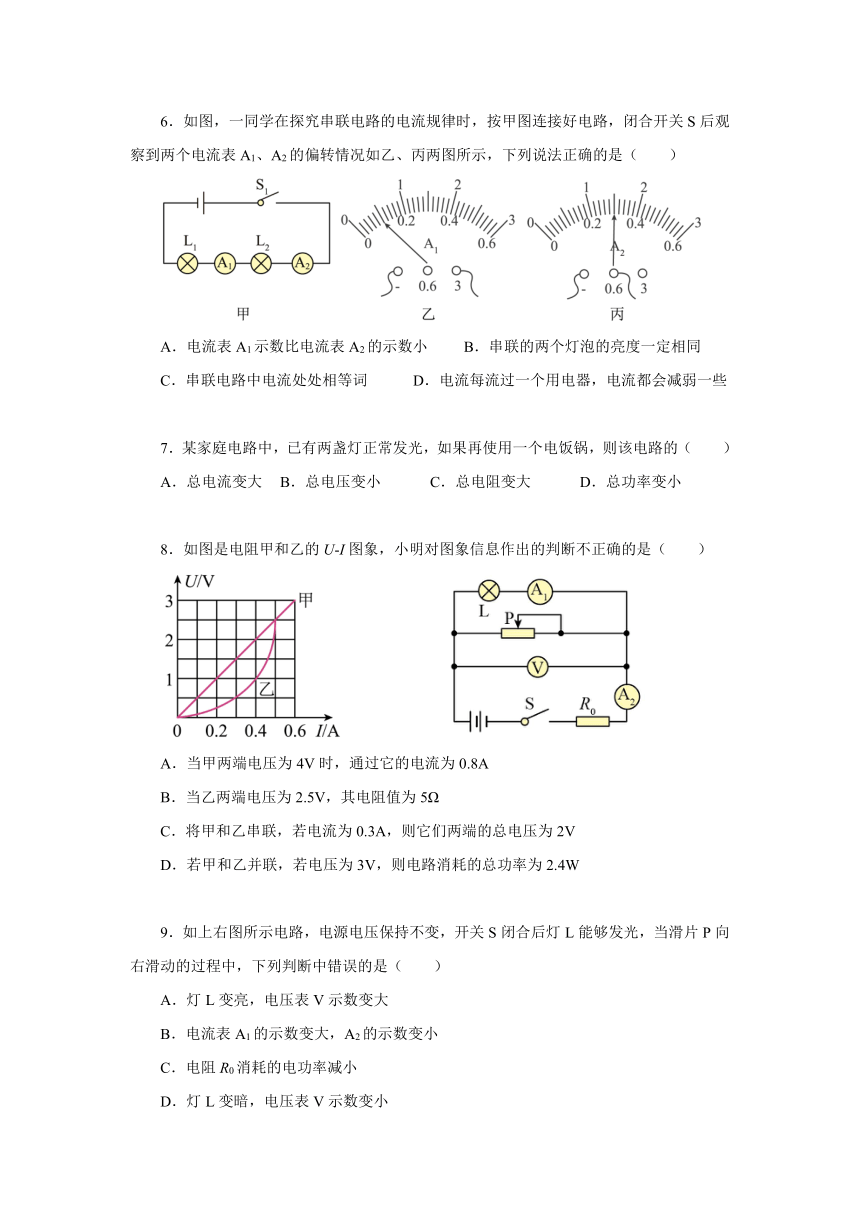

6．如图，一同学在探究串联电路的电流规律时，按甲图连接好电路，闭合开关S后观察到两个电流表A1、A2的偏转情况如乙、丙两图所示，下列说法正确的是（　　）
A．电流表A1示数比电流表A2的示数小 B．串联的两个灯泡的亮度一定相同
C．串联电路中电流处处相等词 D．电流每流过一个用电器，电流都会减弱一些
7．某家庭电路中，已有两盏灯正常发光，如果再使用一个电饭锅，则该电路的（　　）
A．总电流变大 B．总电压变小 C．总电阻变大 D．总功率变小
8．如图是电阻甲和乙的U-I图象，小明对图象信息作出的判断不正确的是（　　）
A．当甲两端电压为4V时，通过它的电流为0.8A
B．当乙两端电压为2.5V，其电阻值为5Ω
C．将甲和乙串联，若电流为0.3A，则它们两端的总电压为2V
D．若甲和乙并联，若电压为3V，则电路消耗的总功率为2.4W
9．如上右图所示电路，电源电压保持不变，开关S闭合后灯L能够发光，当滑片P向右滑动的过程中，下列判断中错误的是（　　）
A．灯L变亮，电压表V示数变大
B．电流表A1的示数变大，A2的示数变小
C．电阻R0消耗的电功率减小
D．灯L变暗，电压表V示数变小

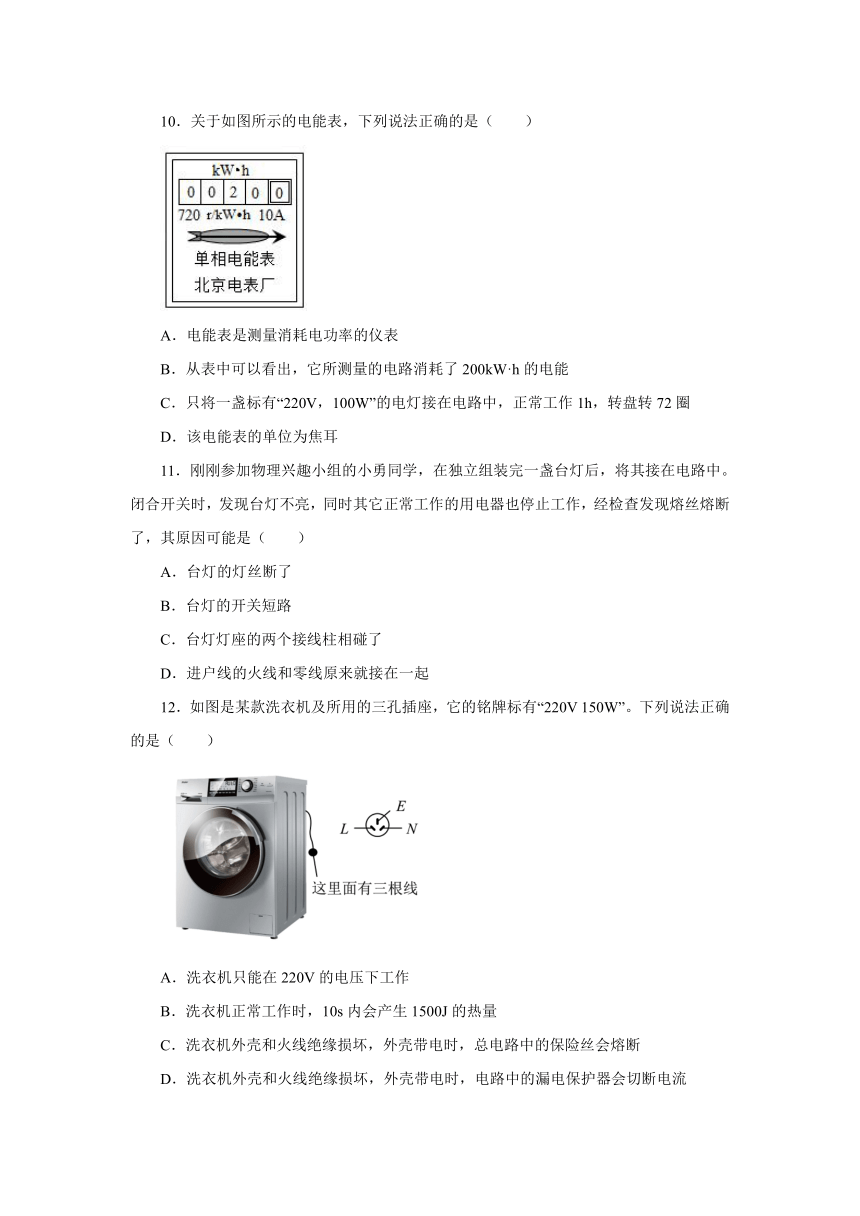

10．关于如图所示的电能表，下列说法正确的是（　　）
A．电能表是测量消耗电功率的仪表
B．从表中可以看出，它所测量的电路消耗了200kW·h的电能
C．只将一盏标有“220V，100W”的电灯接在电路中，正常工作1h，转盘转72圈
D．该电能表的单位为焦耳
11．刚刚参加物理兴趣小组的小勇同学，在独立组装完一盏台灯后，将其接在电路中。闭合开关时，发现台灯不亮，同时其它正常工作的用电器也停止工作，经检查发现熔丝熔断了，其原因可能是（　　）
A．台灯的灯丝断了
B．台灯的开关短路
C．台灯灯座的两个接线柱相碰了
D．进户线的火线和零线原来就接在一起
12．如图是某款洗衣机及所用的三孔插座，它的铭牌标有“220V 150W”。下列说法正确的是（　　）
A．洗衣机只能在220V的电压下工作
B．洗衣机正常工作时，10s内会产生1500J的热量
C．洗衣机外壳和火线绝缘损坏，外壳带电时，总电路中的保险丝会熔断
D．洗衣机外壳和火线绝缘损坏，外壳带电时，电路中的漏电保护器会切断电流

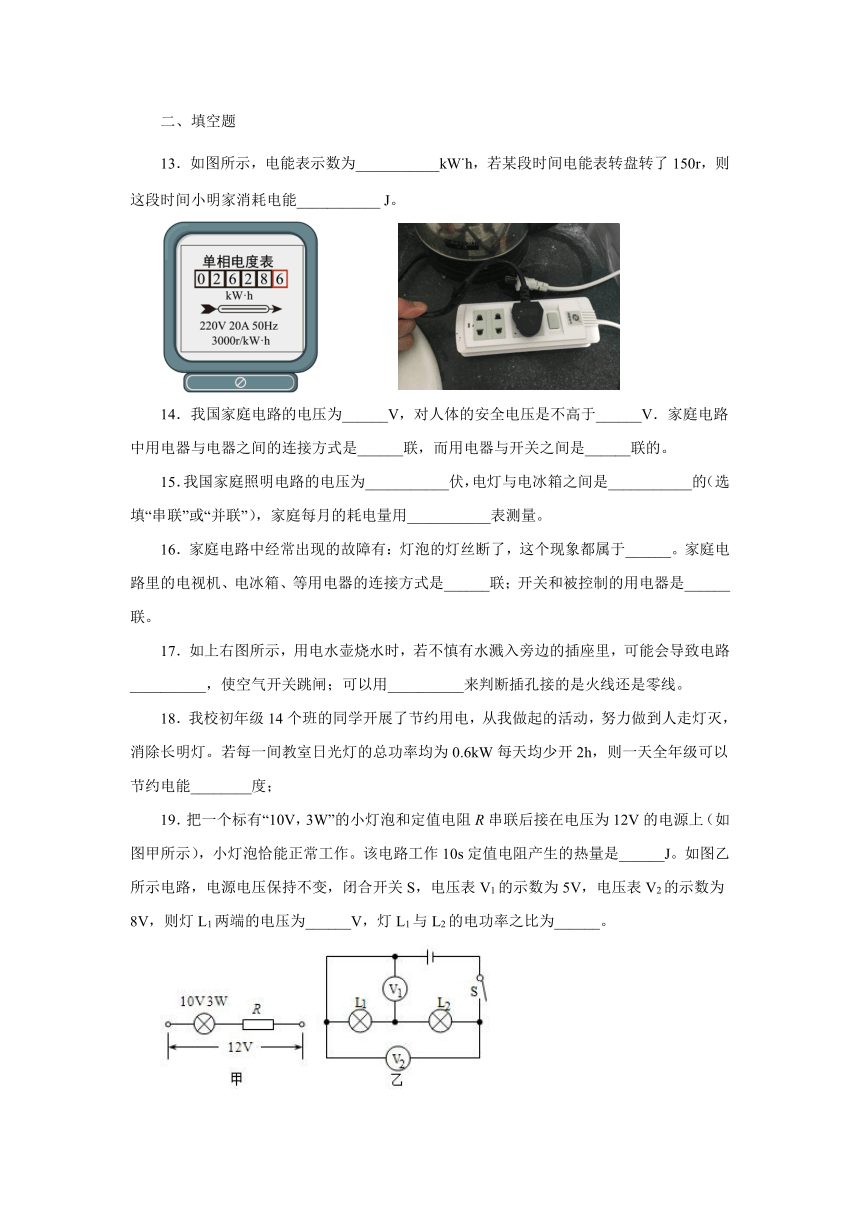

二、填空题
13．如图所示，电能表示数为___________kWh，若某段时间电能表转盘转了150r，则这段时间小明家消耗电能___________ J。
14．我国家庭电路的电压为______V，对人体的安全电压是不高于______V．家庭电路中用电器与电器之间的连接方式是______联，而用电器与开关之间是______联的。
15．我国家庭照明电路的电压为___________伏，电灯与电冰箱之间是___________的（选填“串联”或“并联”），家庭每月的耗电量用___________表测量。
16．家庭电路中经常出现的故障有：灯泡的灯丝断了，这个现象都属于______。家庭电路里的电视机、电冰箱、等用电器的连接方式是______联；开关和被控制的用电器是______联。
17．如上右图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能会导致电路__________，使空气开关跳闸；可以用__________来判断插孔接的是火线还是零线。
18．我校初年级14个班的同学开展了节约用电，从我做起的活动，努力做到人走灯灭，消除长明灯。若每一间教室日光灯的总功率均为0.6kW每天均少开2h，则一天全年级可以节约电能________度；
19．把一个标有“10V，3W”的小灯泡和定值电阻R串联后接在电压为12V的电源上（如图甲所示），小灯泡恰能正常工作。该电路工作10s定值电阻产生的热量是______J。如图乙所示电路，电源电压保持不变，闭合开关S，电压表V1的示数为5V，电压表V2的示数为8V，则灯L1两端的电压为______V，灯L1与L2的电功率之比为______。
20．如图所示，当S闭合，甲、乙两表为电压表时，两表示数比为U甲：U乙＝5：4；当S断开，甲、乙两表为电流表时，两表示数比为I甲：I乙＝______，此时R1和R2消耗的功率之比P甲：P乙＝______。
21．如上右图所示的电路中，电源电压恒定，R2=10Ω。当S闭合，S1断开时电流表示数变为0.3A；当S、S1都闭合时，电流表示数为0.4A；则电源电压为______V，电阻R1的阻值为 ______Ω，R2消耗的电功率为______W。
22．兴趣小组为蔬菜大棚设计了“温度控制器”系统。该系统工作时有加热和恒温两种状态，电路如图甲所示。L 为指示灯，R 为发热电阻，S 为开关，双金属开关在温度低时闭合，温度到达一定值时自动断开，降温后再闭合， 循环工作起到调节温度作用。 指示灯的额定电压为 60V ， 且亮起即正常工作。 求：
（1）双金属开关断开时，“温度控制器”处于_______（选填“加热”或“恒温”）状态。
（2）家庭电路中只有“温度控制器”系统加热时，发现电能表（如图乙所示）的转盘在 2min 内旋转 121 转。则加热状态下发热电阻R的功率是多少？（_________）
（3）指示灯 L 正常发光时的电阻是多少？（_________）此时电路消耗的总功率多大？（_________）
三、实验题
23．在测定“小灯泡电功率”的实验中，小明所在的实验小组用的电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。他们所设计的实验电路如图1所示；
（1）请你用笔画线代替导线，将实物电路补充完整；（导线不能交叉）______；
（2）小刚闭合开关后，小灯泡的灯丝突然被烧断，则电压表的示数______（选填“变大”“变小”或“不变”）；小组讨论后一致认为，闭合开关前，如图甲中滑动变阻器的滑片P应位于______（选填“A”或“B”）端；
（3）小明同学闭合开关，移动滑片P到某一点时，电压表示数如图2所示，若他想测量小灯泡的额定功率，应将图甲中滑片P向______（选填“A“或“B”）端移动，使电压表的示数为2.5V；
（4）小丽同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图3所示的I-U图象，根据图象信息，可计算出小灯泡的额定功率是______W；该图象不是直线，主要原因是______。
24．用如图所示的实验装置探究“电流通过导体产生的热量与电阻的关系”。
（1）该实验方案是通过观察两只温度计示数的___________来比较电流产生热量的多少。
（2）为了便于比较两种电阻丝通过电流后产生热量的多少，甲乙两瓶中要装入初温相同、___________的同种液体。
（3）实验结是：在_________、通电时间一定时，电阻越大，产生的热量___________。
25．一只小灯泡的额定电压为，小明想测量这个小灯泡的额定功率，实验室中有如下器材：一个电压表、一个电流表、一个开关、电源、滑动变阻器、导线若干。
（1）请你用笔画线代替导线，将电路连接完整；（_______）
（2）电路正确连接后，在闭合开关前，应将滑动变阻器的滑片滑至最_______（选填“左”或“右”）端；
（3）闭合开关，无论怎样调整滑动变阻器的滑片，发现小灯泡都不亮，电流表均无示数，但是电压表有固定的示数，出现这一故障现象的原因可能是________；
（4）排除故障后，当小灯泡正常发光时，电流表示数如图乙所示，小灯泡的额定功率为________；
（5）完成上面实验后，小明想测量额定电压为的小灯泡的额定功率，设计了如图丙所示的电路，已知电源电压恒为，定值电阻的阻值为，请帮小明将实验步骤补充完整：
①只闭合开关S、S2，移动滑动变阻器的滑片，使电流表示数为_________，小灯泡正常发光；
②只闭合开关S、S1，使滑动变阻器的滑片___________（填“向左移”、“保持不动”或“向右移”），读出电流表的示数为；
③小灯泡的额定电功率___________。
四、计算题
26．在如图所示的电路中，电源电压为且保持不变，小灯泡L标有“10V,10W”的字样，滑动变阻器标有“30Ω，1A”的字样（灯丝电阻不随温度变化）求：
（1）灯泡正常发光时的电阻；
（2）若电流表的示数为，求变阻器接入电路的阻值；
（3）求：电路的最小电功率是多少。
27．小亮家新买了一辆汽车，车上的座椅垫具有电加热功能，如图甲所示。通过观察和研究，他了解到该座椅垫有“高温”、“低温”和“关”三个挡位，“高温”挡功率为36W，“低温”挡功率为20W。该座椅垫加热部分的电路简图如图乙所示，电源电压为24V，S为挡位切换开关。R1和R2为电热丝。当座椅垫处于“高温”挡加热时，通过计算回答；
（1）通过座椅垫的电流是多少安？
（2）电热丝R1的阻值是多少欧？
（3）座椅垫工作5min产生的热量是少焦？
参考答案
1．C 2．C 3．C 4．D 5．D 6．C 7．A 8．D 9．D 10．C 11．C 12．D
13．2628.6
14．220 36 并 串
15．220 并联 电能
16．断路 并 串
17．短路 试电笔/测电笔
18．16.8
19．6 5 5:3
20．1：5 4：1
21．3 30 1.2
22．恒温 1210W 40Ω 880W
23． 变大 B A 0.5 灯的电阻随温度的变化而变化
24．变化 质量相同 电流 越多
25． 左 灯泡断路 0.65 0.2 保持不动 1.2
26．（1）10Ω；（2）20Ω；（3）3.6W
27．（1）1.5A；（2）16；（3）J
