平面镜成像课件

(共27张PPT)
提出问题： 平面镜成像特点是什么
猜想与假设：像与物的大小可能 .
设计进行实验：
像与物体到平面镜的距离可能 .
探究平面镜成像特点
相等
相等

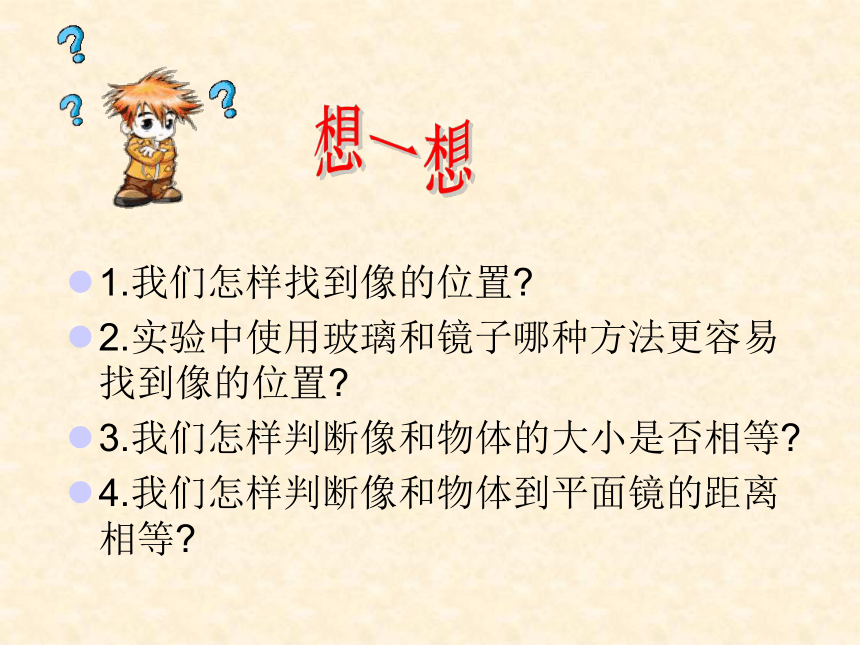

1.我们怎样找到像的位置
2.实验中使用玻璃和镜子哪种方法更容易找到像的位置
3.我们怎样判断像和物体的大小是否相等
4.我们怎样判断像和物体到平面镜的距离相等

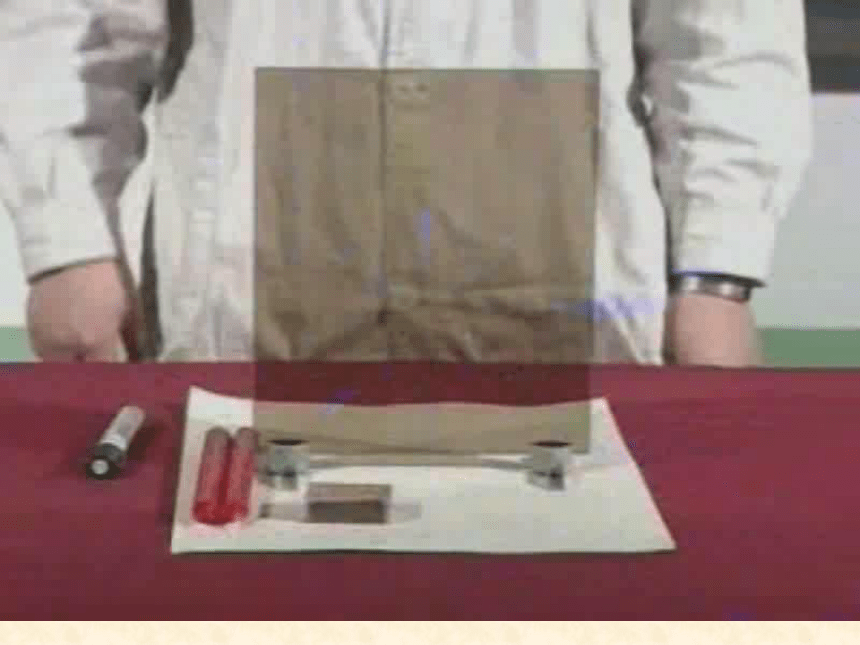

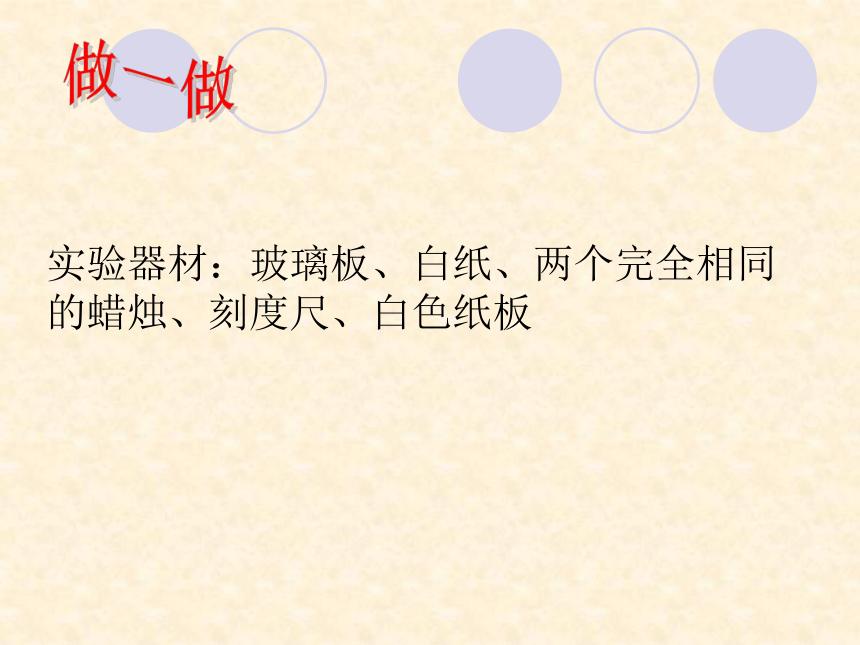

实验器材：玻璃板、白纸、两个完全相同的蜡烛、刻度尺、白色纸板

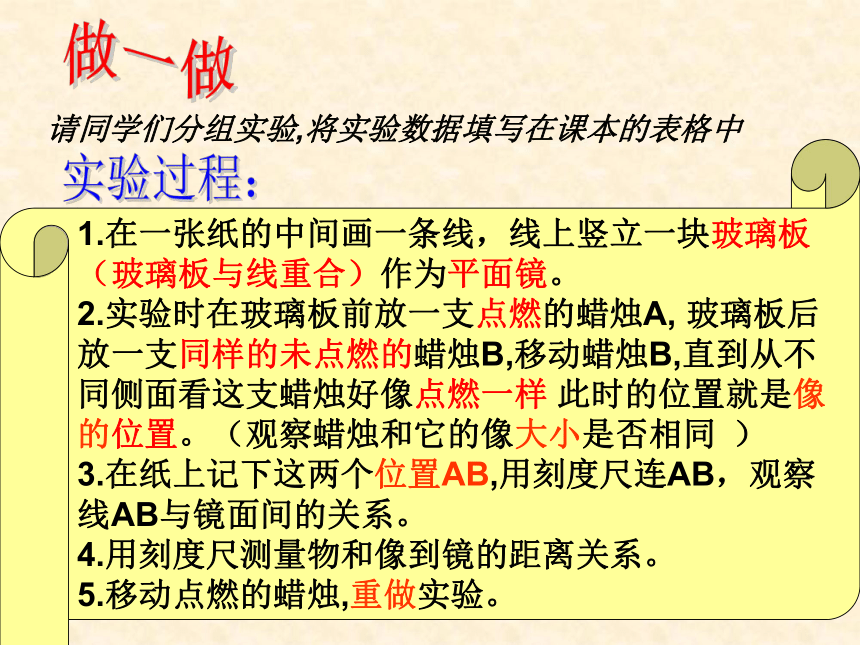

请同学们分组实验,将实验数据填写在课本的表格中
1.在一张纸的中间画一条线，线上竖立一块玻璃板
（玻璃板与线重合）作为平面镜。
2.实验时在玻璃板前放一支点燃的蜡烛A, 玻璃板后
放一支同样的未点燃的蜡烛B,移动蜡烛B,直到从不
同侧面看这支蜡烛好像点燃一样 此时的位置就是像
的位置。（观察蜡烛和它的像大小是否相同 ）
3.在纸上记下这两个位置AB,用刻度尺连AB，观察
线AB与镜面间的关系。
4.用刻度尺测量物和像到镜的距离关系。
5.移动点燃的蜡烛,重做实验。

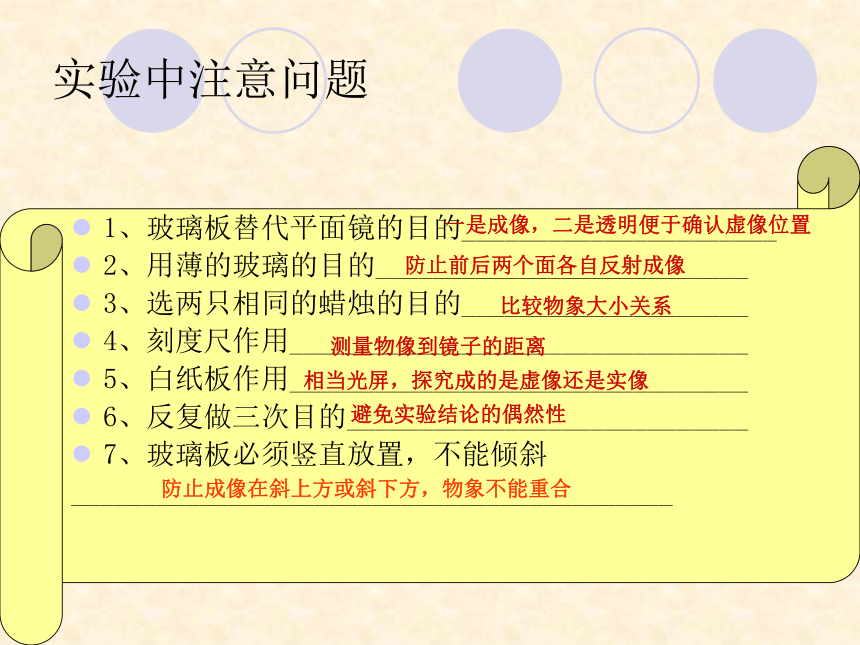

1、玻璃板替代平面镜的目的______________________
2、用薄的玻璃的目的__________________________
3、选两只相同的蜡烛的目的____________________
4、刻度尺作用________________________________
5、白纸板作用________________________________
6、反复做三次目的____________________________
7、玻璃板必须竖直放置，不能倾斜
__________________________________________
实验中注意问题
一是成像，二是透明便于确认虚像位置
防止前后两个面各自反射成像
比较物象大小关系
测量物像到镜子的距离
相当光屏，探究成的是虚像还是实像
避免实验结论的偶然性
防止成像在斜上方或斜下方，物象不能重合
像与物体到平面镜的距离可能 .
猜想与假设：像与物的大小可能 .
探究平面镜成像特点
相等
相等
提出问题： 平面镜成像特点是什么
设计进行实验：

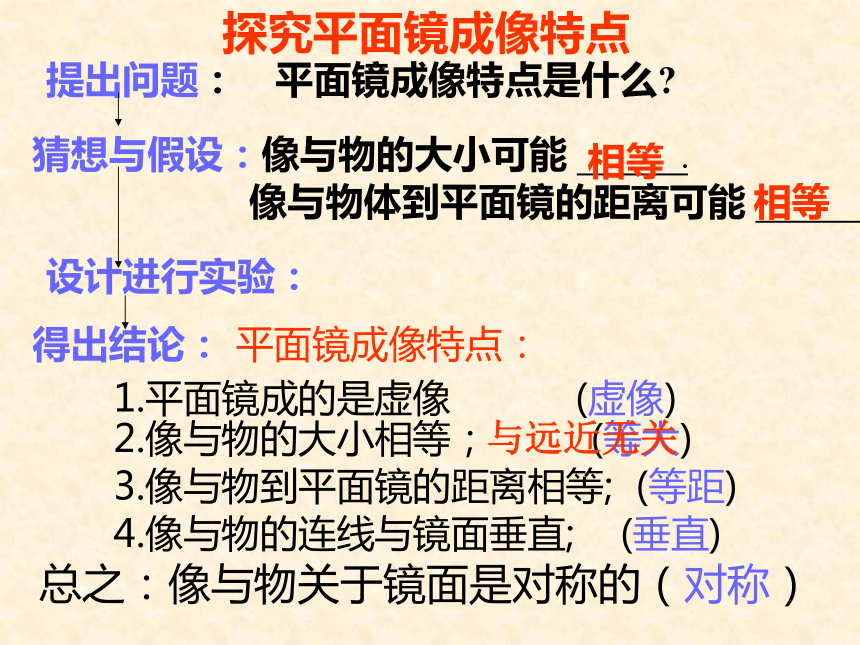

得出结论：
2.像与物的大小相等； (等大)
平面镜成像特点：
4.像与物的连线与镜面垂直; (垂直)
1.平面镜成的是虚像 (虚像)
3.像与物到平面镜的距离相等; (等距)
总之：像与物关于镜面是对称的（对称）
与远近无关
1、小红同学身高1.6米，站在竖直
放置的平面镜前1.5米处，她的像高
是 米，她的像到平面镜的距离
是 米。若她向平面镜移动1米，
则她的像到平面镜的距离为 米，
她的像高为 米。
7.从平面镜里看到背后墙上电子钟的示数如下图所示，这时的
时间应是（ ）
A．21：03 B．21：15
C．20：15 D．21：05
课 堂 练 习
D
课 堂 练 习
3.检察视力的时候，视力表放在被测者头部的是方，
被测者识别对面墙上镜子里的像。视力表在镜中的
像于被测者相距多远？与不用平面镜的方法相比，
这样安排有什么好处？
课 堂 练 习
3.检察视力的时候，视力表放在被测者头部的是方，
被测者识别对面墙上镜子里的像。视力表在镜中的
像与被测者相距多远？与不用平面镜的方法相比，
这样安排有什么好处？
视力表的像
2.9m
2.9m
5.4m
用平面镜的好处是节省空间
平面镜成像原理:
.S
O1i
N1
B1
O2
N2
B2
.S’
平面镜所成的像是：虚像
光的反射
人眼是怎样看见平面镜成的像？
B1，B2是发散光线——永不相交的光线
反射光照到眼里，人沿着反射光的反向光线看，
看到了虚像
平面镜成像的应用：
图4-41舞蹈演员发现自己的姿势
牙医看清别人牙齿的背面
1、平面镜可以成像
虚 像
2、利用平面镜可以扩大视觉上的空间
3、可改变光的传播方向
潜望镜可以在水下观察水面上的情况
成什么像？
虚像与实像的区别
1、虚像能看见但不能呈现在光屏上;实像既 能看见也能呈现在光屏上.
2、虚像是由光线的反向延长线形成的;实像是由实际光线直接形成的.
3、虚像是正立的，实像是倒立的。
说一说
法线三个的特点
1、法线一定经过入射点；
2、法线一定经过虚像点；
3、法线一定经过人的眼。
说一说
数学上：两点可以确定一条直线
如图所示，AB、CD是发光点S发出经
平面镜反射的两条光线。在图中画出发
光点S和它的平面镜中的像 S’。
跟踪练习：
．
S
．
S，
如图所示，AB、CD是发光点S发出经
平面镜反射的两条光线。在图中画出发
光点S和它的平面镜中的像 S’。
跟踪练习：
．
S
．
S，
科学世界：凸面镜和凹面镜
思考：凸面镜和凹面镜有什么特点？
平面镜
凸面镜对光具有发散作用
凹面镜对光具有会聚作用
凸面镜
凹面镜
不会聚不发散
科学世界：凸面镜和凹面镜
凸面镜可以扩大视野
凸面镜可以扩大视野
汽车后视镜
超市防盗镜
凹面镜可以聚光
太阳灶
凹面镜可以聚光
奥运圣火采集
科学世界：凸面镜和凹面镜
凸面镜和凹面镜的应用
凹面镜可以聚光
手电筒和车灯的反射罩
