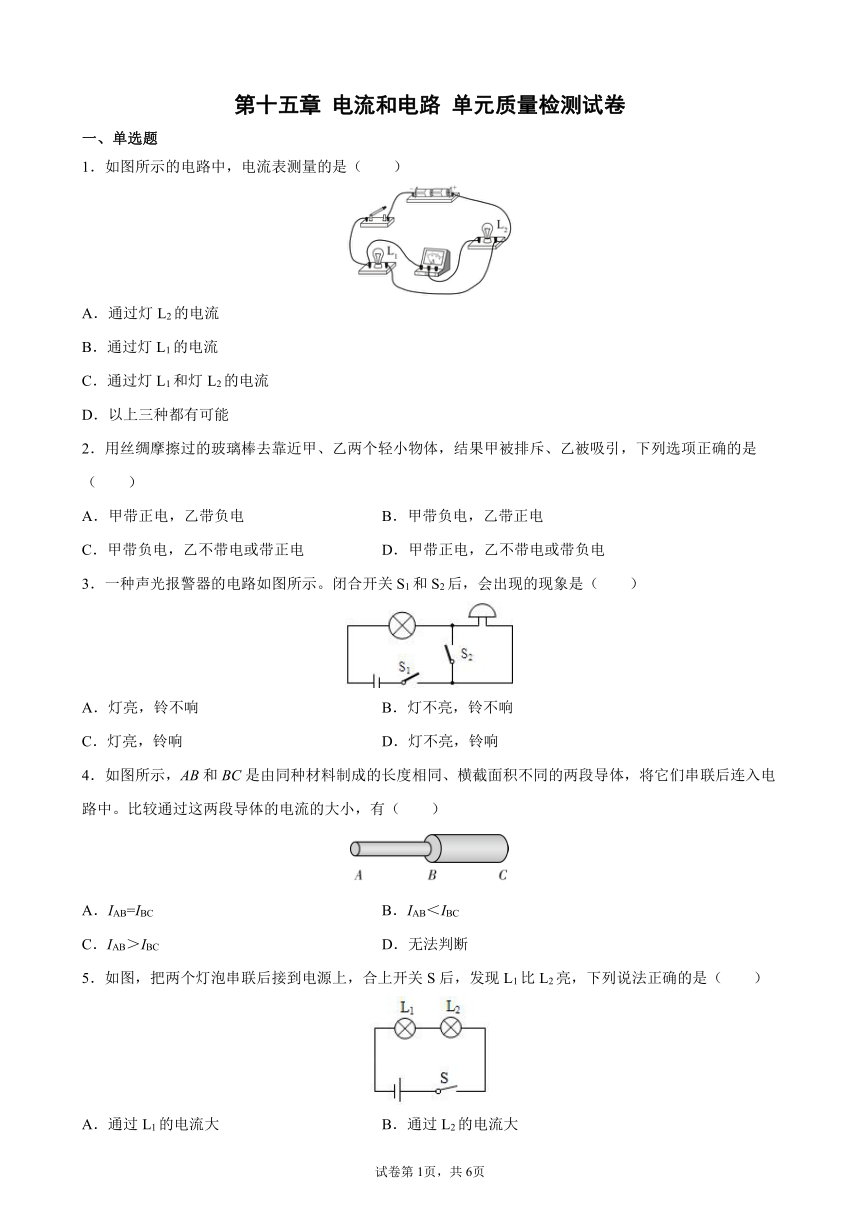

第十五章 电流和电路 单元质量检测试卷
一、单选题
1．如图所示的电路中，电流表测量的是（　　）
A．通过灯L2的电流
B．通过灯L1的电流
C．通过灯L1和灯L2的电流
D．以上三种都有可能
2．用丝绸摩擦过的玻璃棒去靠近甲、乙两个轻小物体，结果甲被排斥、乙被吸引，下列选项正确的是（　　）
A．甲带正电，乙带负电 B．甲带负电，乙带正电
C．甲带负电，乙不带电或带正电 D．甲带正电，乙不带电或带负电
3．一种声光报警器的电路如图所示。闭合开关S1和S2后，会出现的现象是（　　）
A．灯亮，铃不响 B．灯不亮，铃不响
C．灯亮，铃响 D．灯不亮，铃响
4．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。比较通过这两段导体的电流的大小，有（　　）
A．IAB=IBC B．IAB＜IBC
C．IAB＞IBC D．无法判断
5．如图，把两个灯泡串联后接到电源上，合上开关S后，发现L1比L2亮，下列说法正确的是（　　）
A．通过L1的电流大 B．通过L2的电流大
C．通过两灯的电流一样大 D．无法判断

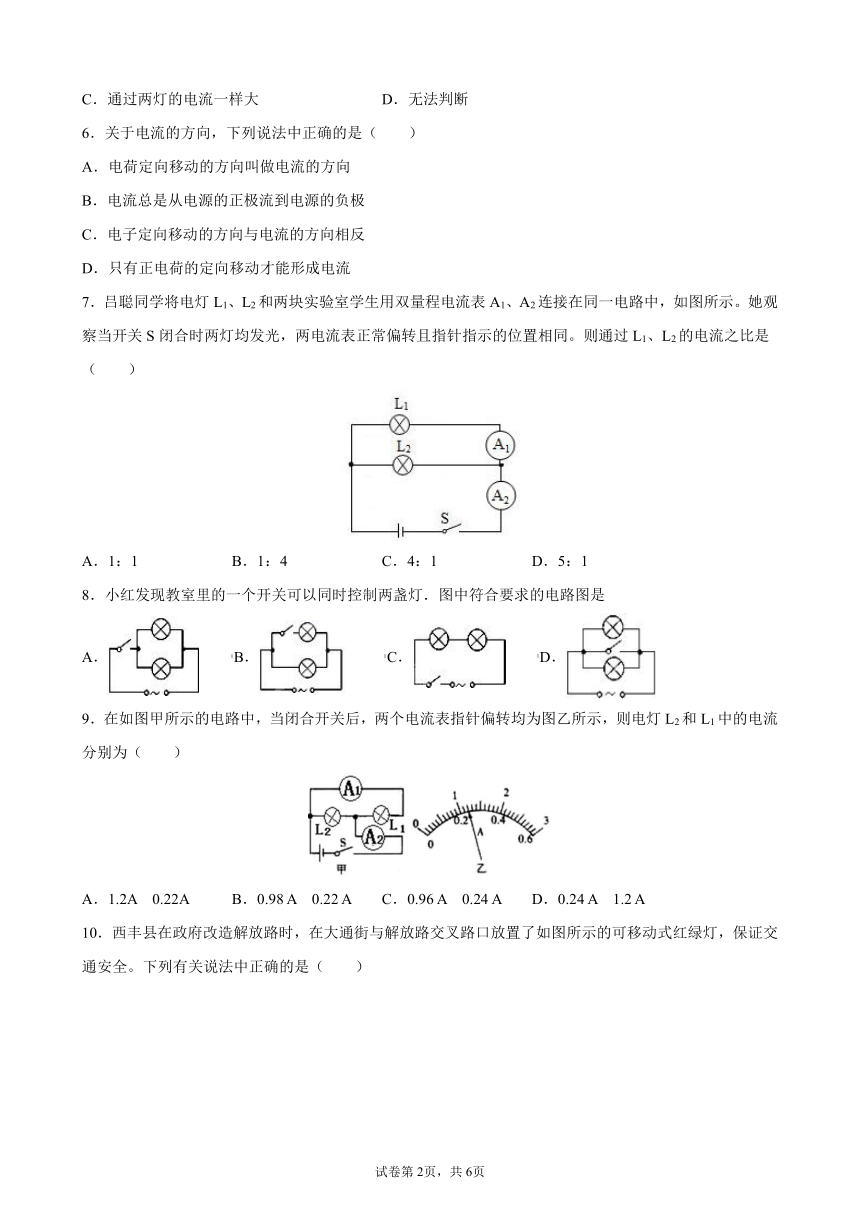

6．关于电流的方向，下列说法中正确的是（　　）
A．电荷定向移动的方向叫做电流的方向
B．电流总是从电源的正极流到电源的负极
C．电子定向移动的方向与电流的方向相反
D．只有正电荷的定向移动才能形成电流
7．吕聪同学将电灯L1、L2和两块实验室学生用双量程电流表A1、A2连接在同一电路中，如图所示。她观察当开关S闭合时两灯均发光，两电流表正常偏转且指针指示的位置相同。则通过L1、L2的电流之比是（　　）
A．1：1 B．1：4 C．4：1 D．5：1
8．小红发现教室里的一个开关可以同时控制两盏灯．图中符合要求的电路图是
A． B． C． D．
9．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电灯L2和L1中的电流分别为（　　）
A．1.2A 0.22A B．0.98 A 0.22 A C．0.96 A 0.24 A D．0.24 A 1.2 A

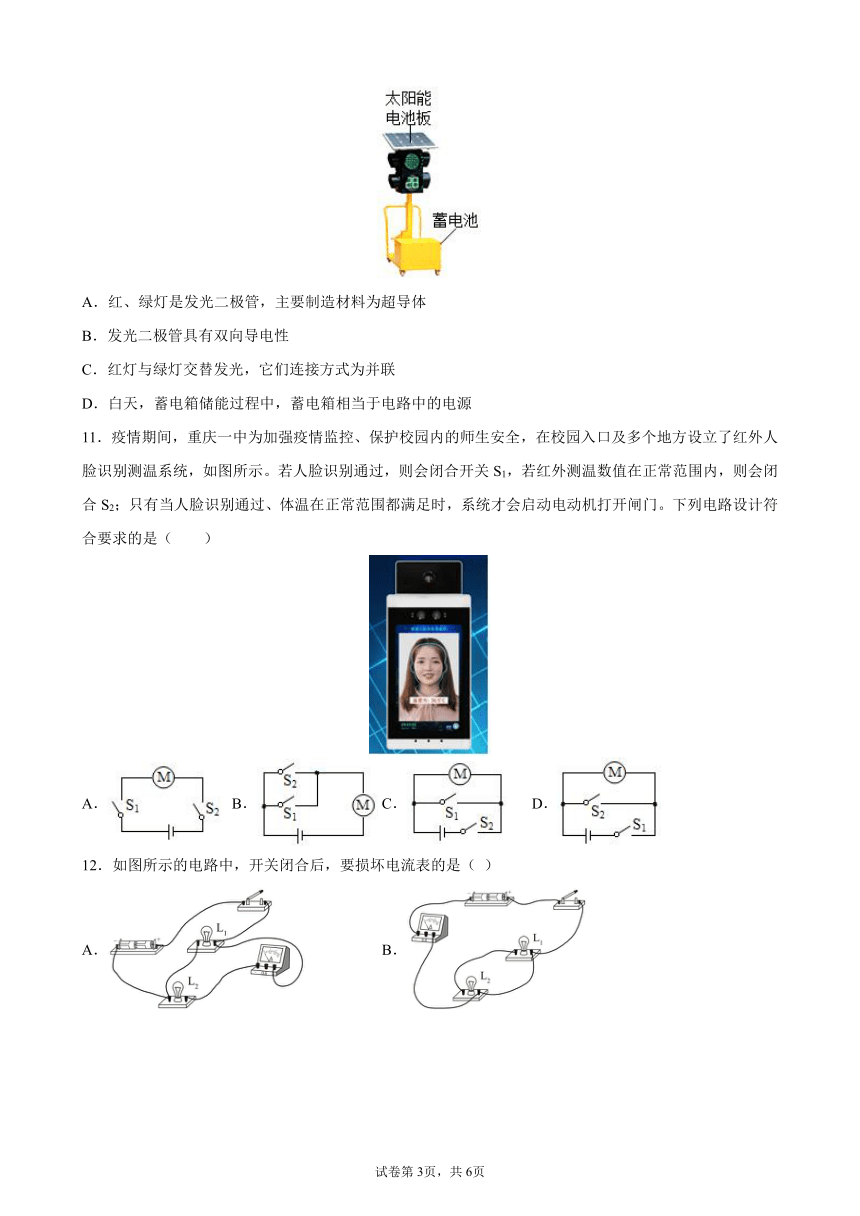

10．西丰县在政府改造解放路时，在大通街与解放路交叉路口放置了如图所示的可移动式红绿灯，保证交通安全。下列有关说法中正确的是（　　）
A．红、绿灯是发光二极管，主要制造材料为超导体
B．发光二极管具有双向导电性
C．红灯与绿灯交替发光，它们连接方式为并联
D．白天，蓄电箱储能过程中，蓄电箱相当于电路中的电源
11．疫情期间，重庆一中为加强疫情监控、保护校园内的师生安全，在校园入口及多个地方设立了红外人脸识别测温系统，如图所示。若人脸识别通过，则会闭合开关S1，若红外测温数值在正常范围内，则会闭合S2；只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门。下列电路设计符合要求的是（　　）
A． B． C． D．
12．如图所示的电路中，开关闭合后，要损坏电流表的是（ ）
A． B．
C． D．
二、填空题

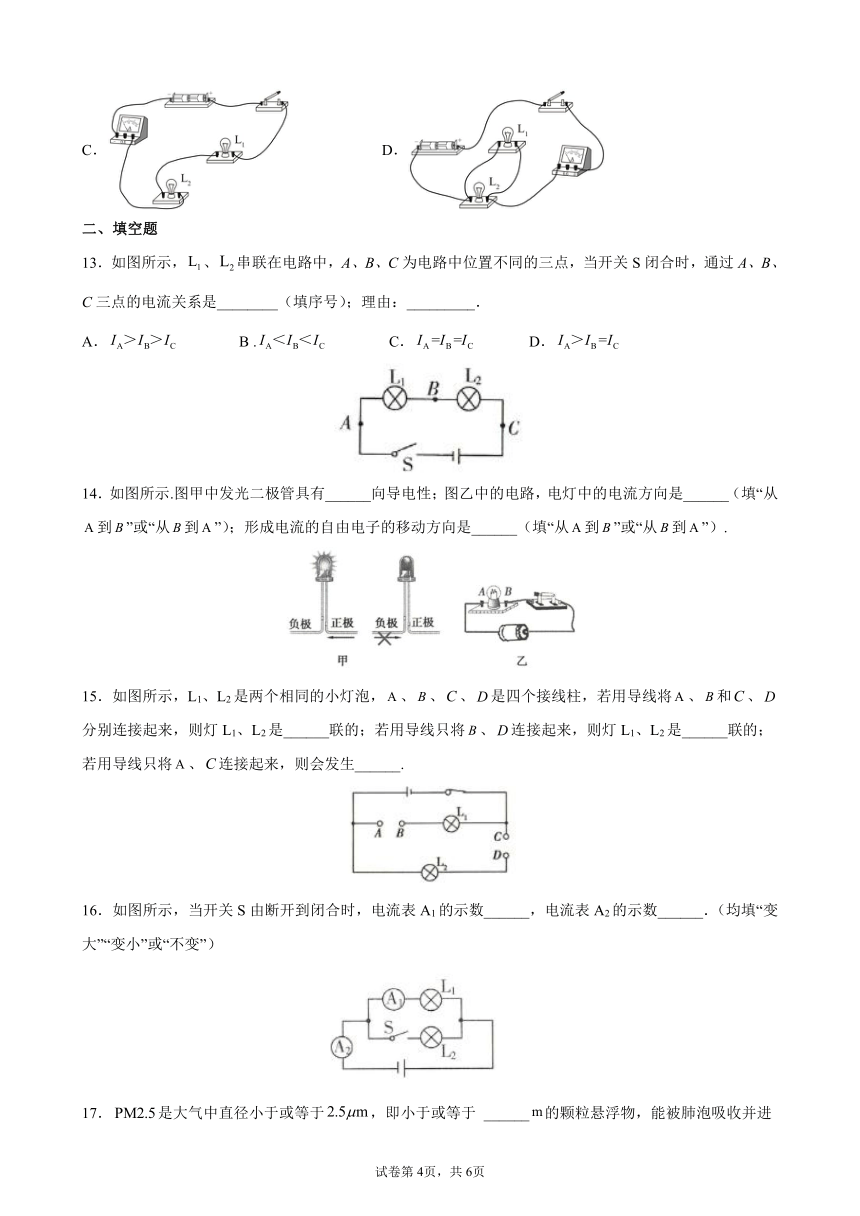

13．如图所示，、串联在电路中，A、B、C为电路中位置不同的三点，当开关S闭合时，通过A、B、C三点的电流关系是________（填序号）；理由：_________．
A． B . C． D．
14．如图所示.图甲中发光二极管具有______向导电性；图乙中的电路，电灯中的电流方向是______（填“从到”或“从到”）；形成电流的自由电子的移动方向是______（填“从到”或“从到”）.
15．如图所示，L1、L2是两个相同的小灯泡，、、、是四个接线柱，若用导线将、和、分别连接起来，则灯L1、L2是______联的；若用导线只将、连接起来，则灯L1、L2是______联的；若用导线只将、连接起来，则会发生______.
16．如图所示，当开关S由断开到闭合时，电流表A1的示数______，电流表A2的示数______．（均填“变大”“变小”或“不变”）

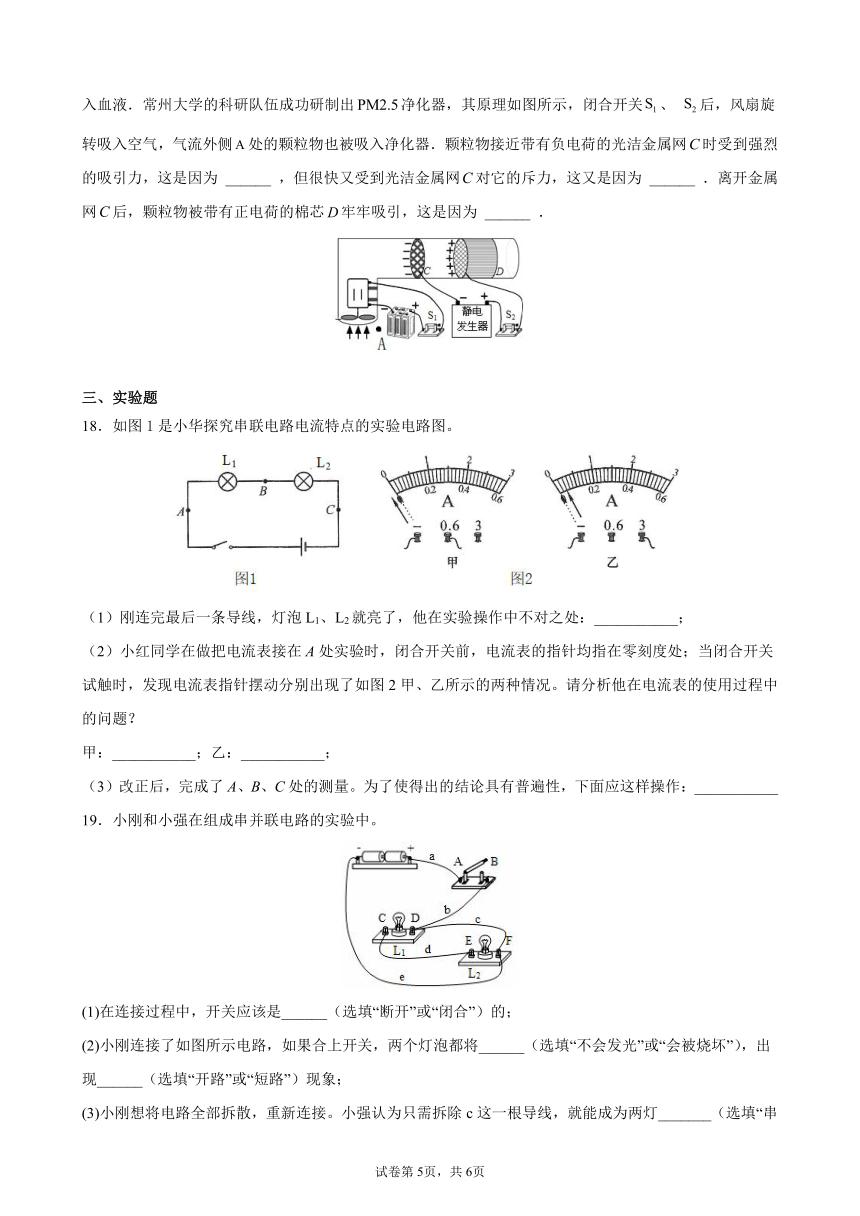

17．是大气中直径小于或等于，即小于或等于 ______的颗粒悬浮物，能被肺泡吸收并进入血液．常州大学的科研队伍成功研制出净化器，其原理如图所示，闭合开关、 后，风扇旋转吸入空气，气流外侧处的颗粒物也被吸入净化器．颗粒物接近带有负电荷的光洁金属网时受到强烈的吸引力，这是因为 ______ ，但很快又受到光洁金属网对它的斥力，这又是因为 ______ ．离开金属网后，颗粒物被带有正电荷的棉芯牢牢吸引，这是因为 ______ ．
三、实验题
18．如图1是小华探究串联电路电流特点的实验电路图。
（1）刚连完最后一条导线，灯泡L1、L2就亮了，他在实验操作中不对之处：___________；
（2）小红同学在做把电流表接在A处实验时，闭合开关前，电流表的指针均指在零刻度处；当闭合开关试触时，发现电流表指针摆动分别出现了如图2甲、乙所示的两种情况。请分析他在电流表的使用过程中的问题？
甲：___________；乙：___________；
（3）改正后，完成了A、B、C处的测量。为了使得出的结论具有普遍性，下面应这样操作：___________
19．小刚和小强在组成串并联电路的实验中。
(1)在连接过程中，开关应该是______（选填“断开”或“闭合”）的；
(2)小刚连接了如图所示电路，如果合上开关，两个灯泡都将______（选填“不会发光”或“会被烧坏”），出现______（选填“开路”或“短路”）现象；
(3)小刚想将电路全部拆散，重新连接。小强认为只需拆除c这一根导线，就能成为两灯_______（选填“串联”或“并联”）的正确电路；其开关在电路中的作用______；
(4)小强认为，在小刚连接的电路中，如果将某根导线的一端移接到另一位置，电路就能成为两灯并联的正确电路了。请在图中要移接的导线上打上“×”号，并画出改动后的导线______；
(5)小刚连接了一个两个灯泡组成的电路，闭合开关两灯都亮，但连线比较杂乱一时难以看清，要想简单迅速地判断两灯的连接方式可采取的办法______。
四、计算题
20．在如图所示电路中，通过L1的电流为3 A，通过L2的电流为4 A，通过L3的电流为5 A，则电流表示数I1、I2、I3分别是多大？
21．如图所示，求：（1）当S1闭合、S2和S3都断开时，电流表A1的示数为1A，电流表A2和A3的示数各为多少？（2）当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为4.5A和1.5A，电流表A1的示数为多少？
22．如图所示电路，电流表A1读数为0.2A，电流表A2读数为0.5A，通过灯泡L3的电流为0.4A，求：
(1)通过L1和L2的电流分别是多大？
(2)电流表A3的读数是多少？
试卷第2页，共2页
试卷第1页，共1页
参考答案
1．A
【解析】开关闭合后，电流从电源正极开始分支，一路经过灯泡L2、电流表，另一路经过灯泡L1，然后两路汇合共同经过开关流向负极，因此两灯并联连接；电流表测量通过灯泡L2的电流。
故选A。
2．D
【解析】用丝绸摩擦过的玻璃棒带的电荷是正电荷，用它去靠近甲和乙，甲被排斥，根据同种电荷相互排斥的特点，说明甲与玻璃棒带的是同种电荷，即甲带正电荷；乙被吸引，根据异种电荷相互吸引和带电体具有吸引轻小物体的性质可知：乙可能带负电荷，也可能不带电，故D正确，ABC错误。
故选D。
3．A
【解析】当开关S1和S2都闭合时，电铃由于被导线短路没有电流通过，所以只有灯泡可以发光，灯亮，铃不响，故A符合题意。
故选A。
4．A
【解析】因为AB和BC是串联在电路中的，串联电路中电流处处相等，所以通过这两段导体的电流相等，故A符合题意，BCD不符合题意。
故选A。
5．C
【解析】由图可知，灯L1、L2串联，因为串联电路中处处电流相等，因此通过L1、L2的电流一样大，故ABD错误，C正确。
故选C。
6．C
【解析】AC．物理学上，规定正电荷定向移动的方向为电流方向，电荷的定向移动才能形成电流，故A错误、C正确；
B．在电源外部，电流从电源正极流出，经用电器回到电源负极，故B错误；
D．电荷的定向移动形成电流，可以是正电荷，也可以是负电荷；也可以是正、负电荷同时向相反方向移动形成，故D错误。
故选C。
7．B
【解析】由电路图可知，该电路为并联电路，A2测干路电流，A1测支路L1电流；根据并联电路电流规律，干路电流大于支路电流，两电流表指针偏转的角度相同，则说明A2选择的是0～3A的量程；A1选择的是0～0.6A的量程；在指针的同一个位置，大量程所指电流值总是小量程电流值的5倍；即A1、A2示数之比为1：5；干路中的电流等于支路电流的和，所以通过L1、L2的电流之比是
1：(5﹣1)＝1：4
故选B。
8．A
【解析】
试题分析：根据开关与所控制用电器必须串联，若开关要同时控制并联电路中几个的用电器，则开关必须连在干路上．由题意可知，电灯是教室里的，两盏灯必须是并联的；
因为并联电路干路中的开关也可以控制整个电路，所以由一个开关同时控制两盏灯，则开关必须连在干路上．分析电路图可知A选项符合题意．
故选A．
9．C
10．C
【解析】A．红、绿灯是发光二极管，主要制造材料为半导体，故A错误；
B．发光二极管是由半导体制成的，具有单向导电性，故B错误；
C．红灯与绿灯交替发光，它们互不影响，所以是并联的，故C正确；
D．对蓄电池充电时，蓄电池消耗了电能，因此相当于电路中的用电器，故D错误。
故选C。
11．A
【解析】由于只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门，所以，开关S1、S2应是串联，即A符合题意。
故选A。
12．B
【解析】A．开关闭合后，从电路图可以看到，两个灯泡并联，电流表测量的是灯泡的电流，电流表不会损坏，A项不合题意；
B．开关闭合后，电流从正极流出，经过开关，再流到灯泡的右端，然后经导线流到灯泡的右端，经导线流到电流表的右端，流过电流表，最后回负极，这个过程没有流过灯泡，电流很大，会损坏电流表，选项B符合题意；
C．开关闭合后，从电路图可以看到，两个灯泡串联，电流表测的是串联电路的电流，不会损坏电流表，C项不合题意；
D．开关闭合后，从电路图可以看到，两个灯泡并联，电流表在干路，测的是总电流，不会损坏电流表，D项不合题意；
13．C 串联电路中电流处处相等
【解析】[1][2]由电路图可知：L1、L2串联在电路中，A、B、C是串联电路中位置不同的三点，由于串联电路电流处处相等，则IA=IB=IC．
14．单 从到 从到
【解析】[1]发光二极管具有单向导电性；
[2]电源外部，电流总是从电源的正极出发，经过用电器，回到电源的负极，如图乙所示电路，开关闭合后，电流方向为从到；
[3]由电流方向的规定可知，正电荷定向移动的方向为电流方向，电子（带负电）定向移动的方向与电流方向相反电路接通时，自由电子的移动方向是从到．
15．并 串 短路
【解析】[1]若用导线将接线柱与连接，接线柱与连接，则电路中有两条电流的流通路径，所以灯L1、L2并联；
[2]若用导线只将、连接起来，则电路中只有一条电流的路径，所以灯L1、L2串联；
[3]若用导线只将、连接起来，则会造成电源短路．
16．不变 变大
【解析】[1][2]由图可知，当开关S断开时，电路为L1的简单电路，电流表A1测通过L1的电流；当开关S闭合时，两灯泡并联，电流表A1测通过L1的电流，电流表A2测干路电流；因为干路电流等于各支路电流之和，所以当开关S由断开到闭合时，电流表A1的示数不变，电流表A2的示数变大．
17． 带电体有吸引轻小物体的性质 接触后，颗粒物也带上负电，同种电荷相互排斥 异种电荷互相吸引
【解析】[1]2.5m=2.5m；
[2]因带电体有吸引轻小物体的性质，所以带负电荷的光洁金属网，能够吸引不带电的细小颗粒；
[3]不带电的颗粒与带负电的金属网接触后，颗粒带上负电，同种电荷相互排斥，使颗粒离开金属网；
[4]由于异种电荷互相吸引，带负电的颗粒物又会被带正电荷的棉芯D牢牢吸引．
18．连电路时开关未断开 电流表正负接线柱接反了 电流表的量程选大了 换用不同规格的灯泡多做几次实验
【解析】（1）[1]刚接完电路，灯泡就亮了，说明连接电路时开关未断开。
（2）[2][3]用电流表在电路中A处试触时，甲电流表的指针反向偏转，说明此时电流表的正负接线柱接反了，乙电流表的指针偏转过小，说明所选量程过大。
（3）[4]在实验时，为了得出普遍性结论，应选用规格不同的灯泡进行多次操作。
视频
19．断开 不会发光 短路 串联 控制所有用电器的通或断 拆下一个灯泡，另一个灯泡发光则为并联；若不发光，则为串联
【解析】(1)[1]在连接过程中，开关应该是断开的。
(2)[2][3]根据电路图可知，电源两极直接将导线连接起来，形成了电源短路，因此灯泡都不发光。
(3)[4]根据电路图可知，拆除c这一根导线，电流从电源正极依次经过两个灯泡回到电源负极，因此两灯串联；
[5]开关在串联电路中的作用是控制所有用电器的通或断。
(4)[6]从电源的正极出发，经开关分别流入两个灯泡，然后汇合流入电流表，回到电源的负极，则两灯成为并联电路，如图所示：
(5)[7]可采用拆除法判断，即拆下一个灯泡，另一个灯泡发光则为并联；若不发光，则为串联。
20．12 A， 9 A， 7 A
【解析】如图所示，电流表A1是测量总干路的电流，即;电流表A２是测L２和L３的总电流，即；电流表A３是测L２和L１的总电流，即
．
故答案为(1). 12 A (2). 9 A (3). 7 A
【点睛】分清电流表是测谁的电流是难点，知道并联电路的电流特点是关键．
21．（1）A2示数和A1示数相同为1A.A3示数为0A．（2）3A
【解析】
解答：(1)根据电路图可知,当S1闭合、S2和S3都断开时,L1、L2串联连接,电流表A1和A2的都测量电路中的电流;根据串联电路电流的特点可知,电流表A2的示数与A1的示数相同为1A;A3所在的支路断开,则A3示数为0；
(2)当S2和S3闭合、S1断开时,L1、L2并联连接,电流表A3测干路电流,电流表A1测L1中的电流,电流表A2测L2中的电流；则电流表A1的示数：I1=I3 I2=4.5A 1.5A=3A；
答：(1)电流表A2的示数为1A,A3的示数为0；
(2)电流表A1的示数为3A；
点睛：串并联电流的计算，应先分清串并联，再判断电流表测的是那一路的电流在进行计算较容易．
22．(1)0.2A，0.3A；(2)0.9A
【解析】(1)由电路图可知，三灯泡并联，电流表A1测L1支路的电流，电流表A2测L1和L2支路的电流之和，电流表A3测干路电流，等效电路图如下图所示：
则通过L1的电路
I1=IA1=0.2A
∵并联电路中干路电流等于各支路电流之和，
∴通过L2的电流
I2=IA2-IA1=0.5A-0.2A=0.3A
(2)电流表A3的读数
IA3=IA2+I3=0.5A+0.4A=0.9A
答：(1)L1的电流为0.2A，L2的电流为0.3A；(2)电流表A3的读数是0.9A。答案第1页，共2页
