一、单选题

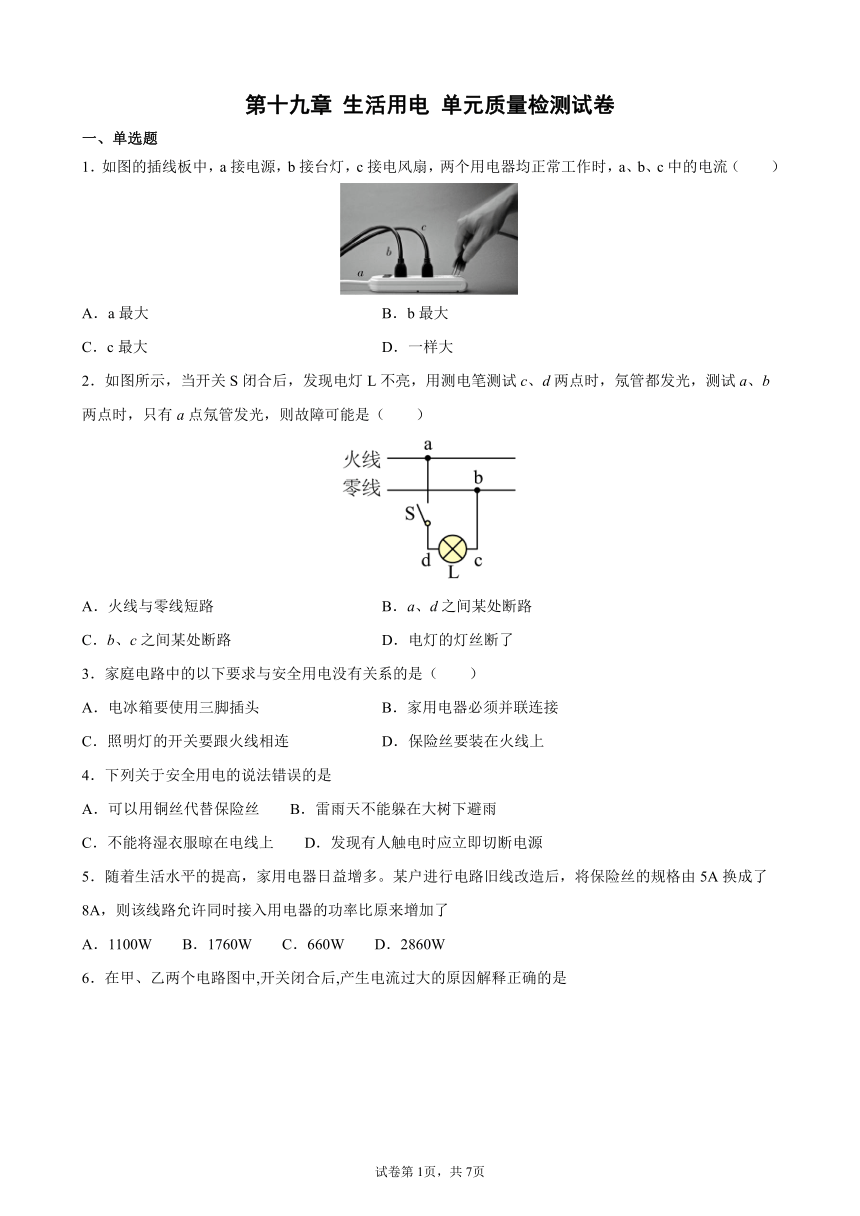

1．如图的插线板中，a接电源，b接台灯，c接电风扇，两个用电器均正常工作时，a、b、c中的电流（　　）
A．a最大 B．b最大
C．c最大 D．一样大
2．如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是（　　）
A．火线与零线短路 B．a、d之间某处断路
C．b、c之间某处断路 D．电灯的灯丝断了
3．家庭电路中的以下要求与安全用电没有关系的是（　　）
A．电冰箱要使用三脚插头 B．家用电器必须并联连接
C．照明灯的开关要跟火线相连 D．保险丝要装在火线上
4．下列关于安全用电的说法错误的是
A．可以用铜丝代替保险丝 B．雷雨天不能躲在大树下避雨
C．不能将湿衣服晾在电线上 D．发现有人触电时应立即切断电源
5．随着生活水平的提高，家用电器日益增多。某户进行电路旧线改造后，将保险丝的规格由5A换成了8A，则该线路允许同时接入用电器的功率比原来增加了
A．1100W B．1760W C．660W D．2860W

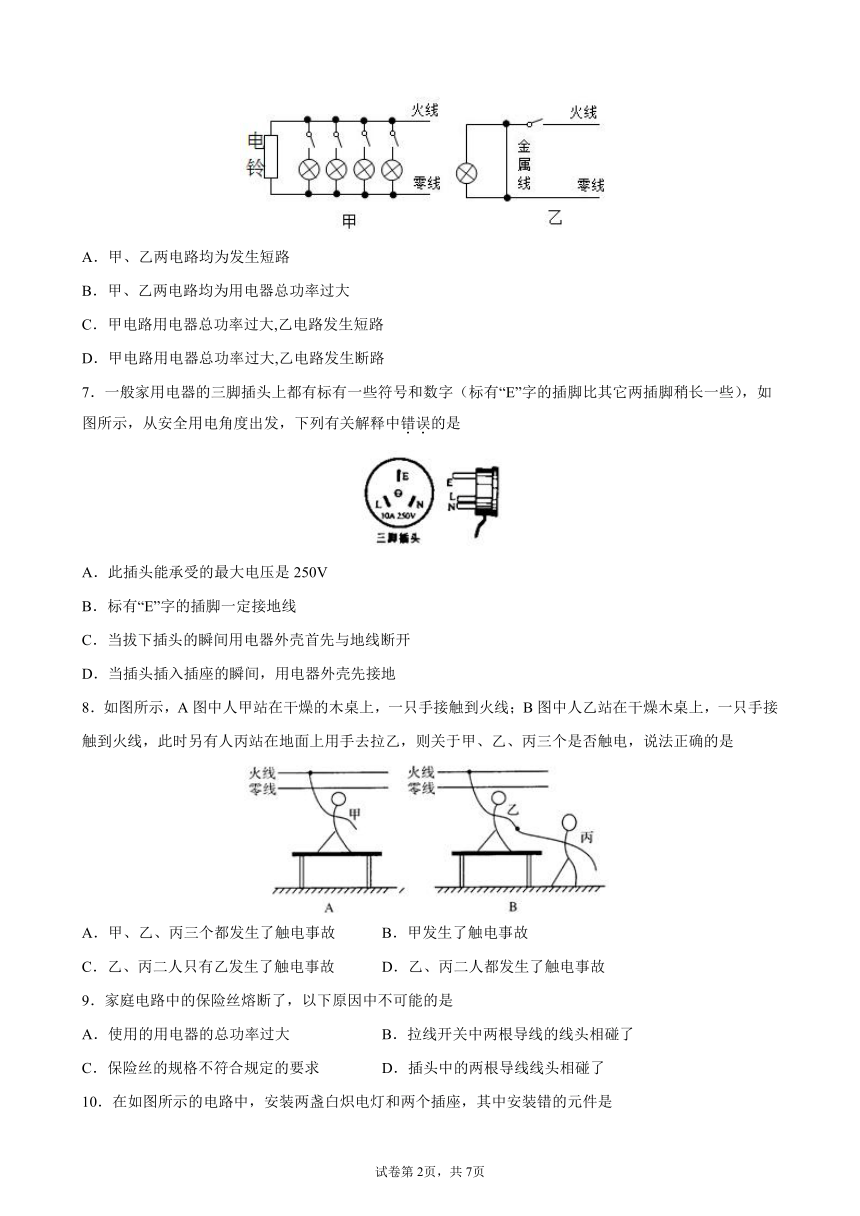

6．在甲、乙两个电路图中,开关闭合后,产生电流过大的原因解释正确的是
A．甲、乙两电路均为发生短路
B．甲、乙两电路均为用电器总功率过大
C．甲电路用电器总功率过大,乙电路发生短路
D．甲电路用电器总功率过大,乙电路发生断路
7．一般家用电器的三脚插头上都有标有一些符号和数字（标有“E”字的插脚比其它两插脚稍长一些），如图所示，从安全用电角度出发，下列有关解释中错误的是
A．此插头能承受的最大电压是250V
B．标有“E”字的插脚一定接地线
C．当拔下插头的瞬间用电器外壳首先与地线断开
D．当插头插入插座的瞬间，用电器外壳先接地
8．如图所示，A图中人甲站在干燥的木桌上，一只手接触到火线；B图中人乙站在干燥木桌上，一只手接触到火线，此时另有人丙站在地面上用手去拉乙，则关于甲、乙、丙三个是否触电，说法正确的是
A．甲、乙、丙三个都发生了触电事故 B．甲发生了触电事故
C．乙、丙二人只有乙发生了触电事故 D．乙、丙二人都发生了触电事故
9．家庭电路中的保险丝熔断了，以下原因中不可能的是
A．使用的用电器的总功率过大 B．拉线开关中两根导线的线头相碰了
C．保险丝的规格不符合规定的要求 D．插头中的两根导线线头相碰了

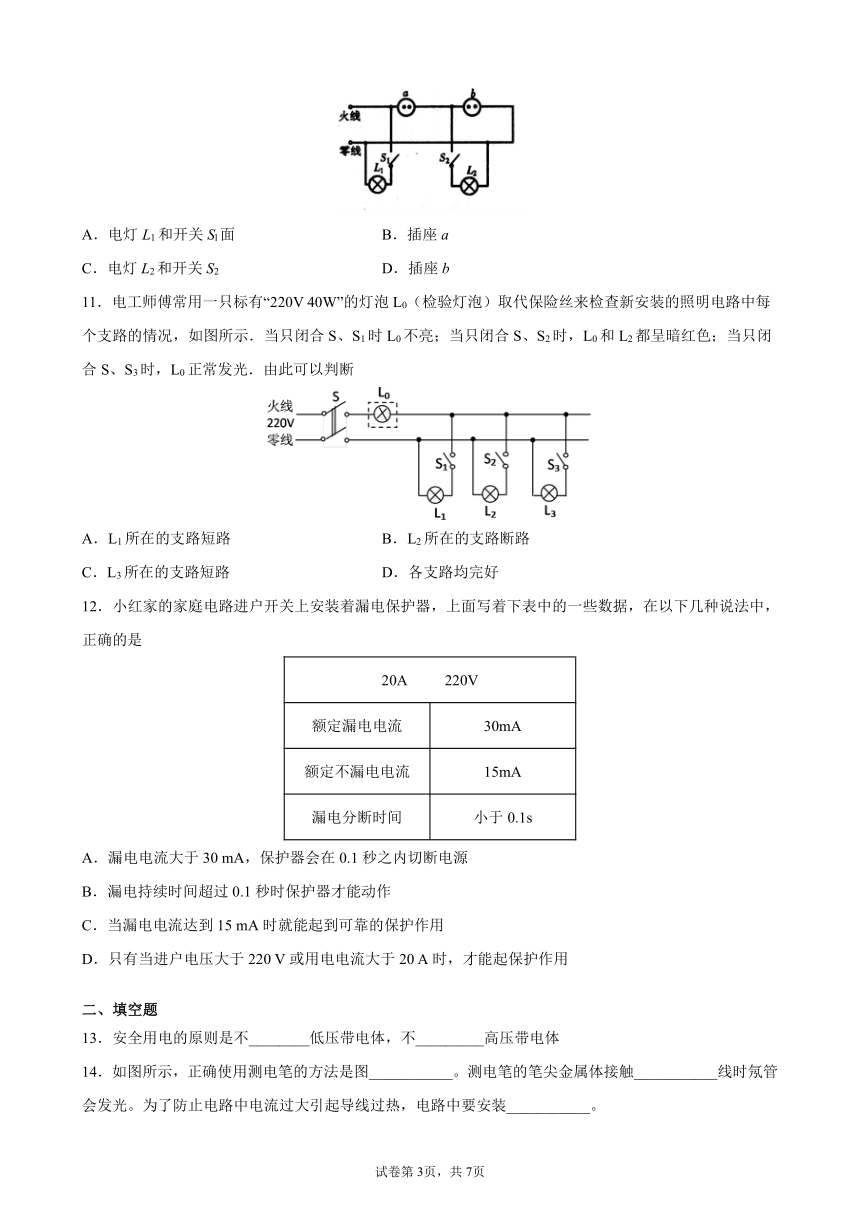

10．在如图所示的电路中，安装两盏白炽电灯和两个插座，其中安装错的元件是
A．电灯L1和开关Sl面 B．插座a
C．电灯L2和开关S2 D．插座b
11．电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当只闭合S、S1时L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光．由此可以判断
A．L1所在的支路短路 B．L2所在的支路断路
C．L3所在的支路短路 D．各支路均完好
12．小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表中的一些数据，在以下几种说法中，正确的是
20A 220V
额定漏电电流 30mA
额定不漏电电流 15mA
漏电分断时间 小于0.1s
A．漏电电流大于30 mA，保护器会在0.1秒之内切断电源
B．漏电持续时间超过0.1秒时保护器才能动作
C．当漏电电流达到15 mA时就能起到可靠的保护作用
D．只有当进户电压大于220 V或用电电流大于20 A时，才能起保护作用
二、填空题
13．安全用电的原则是不________低压带电体，不_________高压带电体
14．如图所示，正确使用测电笔的方法是图___________。测电笔的笔尖金属体接触___________线时氖管会发光。为了防止电路中电流过大引起导线过热，电路中要安装___________。
15．如图是安装了漏电保护器的家庭电路。当图中三只用电器正常工作时，IA______（>/=/<）IB，IA______（>/=/<）IC，当家电维修人员在图中C处不慎触电时，IA______（>/=/<）IB，漏电保护器会迅速切断电路，起到保护电路的作用。
16．分析如图两幅图片。
(1)图甲中，触电的原因是人体靠近_____带电体产生电弧，与大地连通形成通路，造成触电。
(2)图乙中，触电的原因是站在大地上的人体接触火线，通过_____使得_____和大地连通形成通路，造成触电。
(3)根据图示，可知常见触电的实质是人体直接或间接与_____连通，并通过大地或零线形成通路。总结出防止触电的措施是避免接触_____或靠近高压线。
17．如图所示的电能表，其读数为 ________ kW h，若某段时间内该表转盘转过4000转，则接在该表上的用电器消耗的电能是 ________ kW h，此电能表所在电路中的用电器总功率最大不能超过 ________ W.
三、实验题

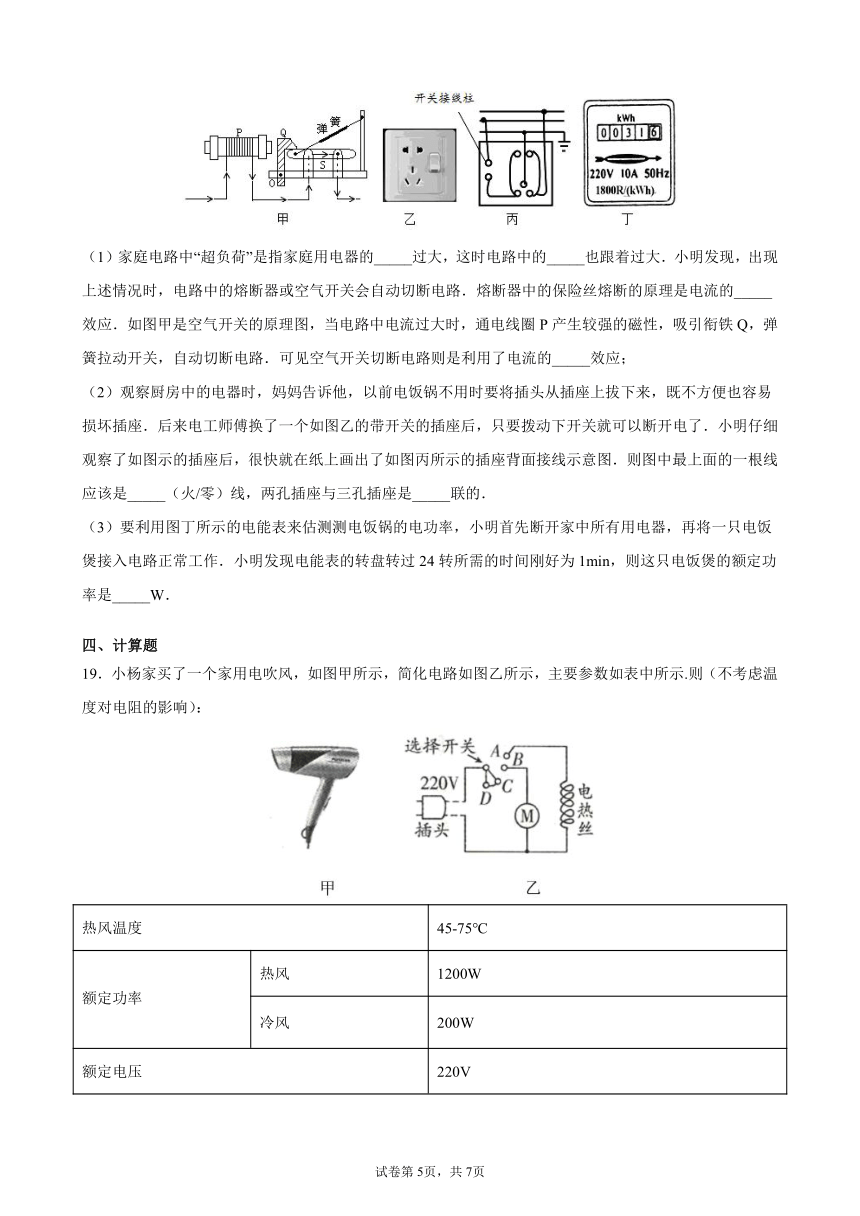

18．学习了家庭电路后，小明在家中进行综合实践活动“对家庭用电的调查研究”．
（1）家庭电路中“超负荷”是指家庭用电器的_____过大，这时电路中的_____也跟着过大．小明发现，出现上述情况时，电路中的熔断器或空气开关会自动切断电路．熔断器中的保险丝熔断的原理是电流的_____效应．如图甲是空气开关的原理图，当电路中电流过大时，通电线圈P产生较强的磁性，吸引衔铁Q，弹簧拉动开关，自动切断电路．可见空气开关切断电路则是利用了电流的_____效应；
（2）观察厨房中的电器时，妈妈告诉他，以前电饭锅不用时要将插头从插座上拔下来，既不方便也容易损坏插座．后来电工师傅换了一个如图乙的带开关的插座后，只要拨动下开关就可以断开电了．小明仔细观察了如图示的插座后，很快就在纸上画出了如图丙所示的插座背面接线示意图．则图中最上面的一根线应该是_____（火/零）线，两孔插座与三孔插座是_____联的．
（3）要利用图丁所示的电能表来估测测电饭锅的电功率，小明首先断开家中所有用电器，再将一只电饭煲接入电路正常工作．小明发现电能表的转盘转过24转所需的时间刚好为1min，则这只电饭煲的额定功率是_____W．
四、计算题
19．小杨家买了一个家用电吹风，如图甲所示，简化电路如图乙所示，主要参数如表中所示.则（不考虑温度对电阻的影响）：
热风温度 45-75℃
额定功率 热风 1200W
冷风 200W
额定电压 220V
质量 0.66kg
（1）选择开关应旋至何处时，吹风机正常工作的功率最大？此时电路中的总电流多大？（计算结果保留一位小数）
（2）当电路供电电压为110V时，吹风机电热丝的实际功率为多大？
20．小明家有100 W的电视机一台，150 W的冰箱一台，1 000 W的电热水器一台，照明灯总功率180 W.现他家又买了一台全自动洗衣机，其铭牌如下表.他家安装的电能表上允许通过的最大电流为10 A．则:
额定电压 220V
额定频率 50Hz
机身尺寸 600 ×560×850
洗涤功率 330W
（1）现在，他家的这些用电器能不能同时使用？
（2）他家新买的洗衣机在额定电压下洗衣时，通过洗衣机的电流是多少？
（3）他家若再购一台1.5 kW的空调，为安全用电，需考虑哪些因素？
21．电饭锅是家中常用的用电器，下表是小宇家中一台电饭锅的铭牌，其内部结构简化如图所示，其中R1和R2都是电热丝（不考虑温度对电阻的影响）．
额定电压 220V
频率 50Hz
额定功率 加热 880W
保温 44W
（1）电饭锅正常工作时，在加热状态下的总电流是多少？
（2）电阻R2的阻值是多少？
（3）一天，小宇断开家中其它用电器，只接通电饭锅且处于加热状态，发现家中标有“220V 10（20）A；3000r/kW h”的电能表5min内转了200圈，求电饭锅此时的实际加热功率是多少？
试卷第2页，共2页
试卷第1页，共1页
参考答案
1．A
【解析】由图可知，台灯和电风扇为并联电路，a在干路上，b、c在两条支路，并联电路电流的特点是干路电流等于各支路电流之和，所以a最大，故BCD不符合题意，A符合题意。
故选A。
2．C
【解析】A．若火线与零线短路，闭合开关时，电灯L不亮，用测电笔测试 a、b、c、d 两点时，氖管都不发光，故A不符合题意；
B．a、d之间某处断路，c点不能使试电笔氖管发光，故B不符合题意；
C．b、c之间某处断路，灯不亮，a、d、c点都会使试电笔氖管发光，b点不能使试电笔氖管发光，故C符合题意；
D．若电灯的灯丝断了，灯不亮，c点不能使试电笔氖管发光，故D不符合题意。
故选C。
3．B
【解析】A．电冰箱有金属外壳，要使用三脚插头和三孔插座，将电冰箱的金属外壳接地，当用电器漏电时，电流就通过地线，流入大地，防止触电事故的发生，故A不符合题意；
B．为了保证用电器的正常工作必须要保证他的电压要够，所以要并联到电路中才能正常工作，故B符合题意；
C．如果灯灭时人们触及这些实际上带电的部位，就会造成触电事故，所以各种照明开关或单相小容量用电设备的开关，只有串接在火线上，才能确保安全。，故C不符合题意；
D．当开关或者保险丝接到零线上的时候，断开以后并不能有效切断电器上的电源，如遇强电时候保险丝不能有效切断电源，从而导致电器过压过流烧坏，故D不符合题意。
故选B。
4．A
【解析】A、用铜丝代替保险丝，会使得当家庭电路中电流过大时不能熔断起不到切断电路的作用，故A错误，符合题意；
B、雷雨天躲在大树下会使得强大的电流经大树流过人体会引起人身触电，故B正确，不符合题意；
C、如果电线绝缘皮破裂，容易漏电，在电线上晾湿衣服，人容易触电，故C正确，不符合题意；
D、发现有人触电时应立即切断电源或用绝缘体将导线从人身挑开，故D正确，不符合题意。
故选A。
5．C
【解析】家庭电路的电压是220V，增加的功率P=UI=220V×（8A-5A）=660W。
故选C。
6．C
7．C
【解析】A、三脚插头上标有数字是250V，表示此插头能承受的最大电压是250V；该项说法正确，不符合题意。
B、标有“E”字的插脚是三脚插头的中上脚，根据三孔插座的接法，一定是接地线；该项说法正确，不符合题意。
C、拔插头时，火线和零线刚刚断开时，由于接地线插脚比其它两脚稍长一些，金属外壳仍未离开地线；所以当拔下插头的瞬间用电器外壳首先与地线断开的说法错误，符合题意；
D、当插头插入插座的瞬间，由于接地线插脚比其它两脚稍长一些，使金属外壳先接触地线；该项说法正确，不符合题意。
故选C。
8．D
【解析】由 A 图知道，由于人踩在干燥的木凳上，且只有一只手接触火线，所以不能构成电流的路径，即不会发生触电；由B图知道，乙接触火线，乙丙相连，丙踩在地上，即相当于乙丙串联，故会造成乙丙中有电流通过，即乙丙都会触电，故选D．
9．B
【分析】
根据“家庭电路中的保险丝熔断”知道，本题考查的是家庭电路电流过大的原因，而产生电流过大的原因有两个：一是发生了短路，另一个是用电器总功率过大．
【解析】由于家庭电路中的电压是一定的，即U=220V，所以当用电器总功率过大时，由知道，此时电路中的总电流就会过大，电流通过保险丝产生的热量就会过多，使保险丝由于温度升高而熔断，故A不符合题意；拉线开关中两根导线的线头相碰，使电路闭合，用电器工作，不会使保险丝熔断，故B符合题意；如果保险丝的额定电流小于电路中的正常工作电流时，就会因为通过保险丝的电流产生的热量较多，而使保险丝熔断，故C不符合题意；若插头中的两根导线线头相碰，则电路中会发生短路，导致电路中电流过大，而使保险丝熔断，故D不符合题意，综上所述，故选B．
10．B
【分析】
由电路图知道，本题考查的是家庭电路的连接，根据插座与干路是并联，开关应接在电灯和火线之间即可判断安装错的元件．
【解析】在家庭电路的连接中，插座的使用应不影响其它用电器的使用，所以，插座与其他用电器是并联的，而图中插座a是串联在干路上，故B错误，D正确；安装灯泡与开关时，开关应接在电灯和火线之间，故AC正确，故选B．
11．C
【分析】
根据题中“灯泡L0（检验灯泡）来检查照明电路中每个支路的情况”可知，本题考查电路故障分析，根据家庭电路故障分析的方法，运用电路的三种状态进行判断．
【解析】当只闭合S、S1时，L0不亮，说明电路是断路状态；
当只闭合S、S2时，L0发光呈暗红色时，L0与L2是串联，两个灯得到的电压小于220V，故不能正常发光，反而说明电路是正常的；
当只闭合S、S3时，当L0能正常发光，说明L0得到了220V的电压，该支路是发生了短路．
故选C．
12．A
【分析】
根据题中漏电保护器”可知，本题考查漏电保护器相关知识，根据漏电保护器的使用方法，由漏电保护器的铭牌可知，漏电保护器的额定电压是220V，最大电流是20A．额定漏电动作电流30mA表示：当漏电电流值达到30mA时，保护器即动作断开电源．漏电分断时间小于0.1s．额定漏电不动作电流15mA表示：在漏电电流值达到15mA以下时，保护器不应动作，否则因灵敏度太高容易误动作，影响用电设备的正常运行．漏电分断时间＜0.1s表示：
从漏电电流值达到30mA起，到主触头分离止的时间不超过0.1s．进行分析推断．
【解析】由漏电保护器的铭牌可知，当漏电电流值达到30mA时，保护器即动作断开电源．从漏电电流值达到30mA起，到主触头分离止的时间不超过0.1s.故A正确.BCD错误．
故选A.
13．接触 靠近
【解析】[1][2]安全用电的原则是不接触低压带电体，不靠近高压带电体。此处的“低压”指的是1000V以下的电压，“高压”一般指的是1000V以上的电压。
14．甲 火 熔断器
【解析】[1]正确使用测电笔：手接触笔尾金属体，笔尖接触导线。由图知道，甲图的使用方法是正确的；乙图的使用方法是错误的，因为手指没有接触笔尾金属体。
[2]用测电笔来鉴别火线与零线，使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光。
[3]保险丝通常安装在火线上，它是由电阻率大、熔点低的铅锑合金制成的，当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用。
15．= > >
【解析】[1][2][3]判断漏电保护器会不会切断电路，就是分析A、B两处的电流是否相等，如果相等就不会切断电路，如果不相等就会切断电路；因此当图中三只用电器正常工作时，AB在干路中，C在支路中，由并联电路电流的规律可知
IA=IB
IA＞IC
当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，导致通过B处的电流比A处的小，即
IA＞IB
因此漏电保护器会切断电路。
16．高压 人体 火线 火线 火线
【解析】(1)[1]由图甲可知，人体靠近高压带电体，会发生高压电弧触电；
(2)[2][3]图乙中，站在大地上的人体接触火线，人的脚站在地面上，使人体接入了电路，火线和大地成了通路，所以会发生触电事故；
(3)[4]触电的实质是人体直接或间接与火线连通，并通过大地或零线形成通路；
[5]防止触电的措施是避免接触火线或不能靠近高压线。
17．125.7 2 4400
【解析】[1]从电能表上可以看出电能表的示数为125.7kW h；
[2] 由“2000r/kW h”可知每消耗1kW h的电能，电能表转2000转，电能表转了4000转，消耗电能：
W==2kW h
[3]此电能表所在电路的用电器总功率的最大值
P=UI=220V×20A=4400W
18．总功率 电流 热 磁 零 并 800
【分析】
（1）电线“超负荷”是生活用语，它实际就是指物理中的过载，是由电路中电流过大引起的；保险丝是用电阻率比较大、熔点比较低的铅锑合金制成的，当电路中电流过大时，保险丝产生的热量较多，温度升高能及时达到熔点而熔断；空气开关是由电磁铁、衔铁、触点和弹簧组成的，当电路中电流过大时，电磁铁会产生较强的磁性从而吸引衔铁，则脱扣器将产生作用使脱扣机构中的锁钩脱开，于是主触点在弹簧的作用下被迅速分断．（2）根据“左零右火上接地”确定最上面一根线，家庭电路中各用电器独立工作、互不影响；（3）1800r/(kW h)表示的是电路中每消耗1kW h的电能，电能表的转盘转1800r，或者表示电能表每转1r，电路中消耗kW h的电能，求出转盘转50转电路中消耗的电能，然后根据P＝求出电饭煲的功率．
【解析】(1)电线都有允许通过的最大电流值，如果电流超过允许通过的最大电流值，即总功率过大，则电流会使电线发热引起火灾，这就是物理中所说的过载，也就是我们生活中所说的“超负荷”；电流通过导体时电能转化成热，这种现象叫电流的热效应．熔断器中的熔丝就是保险丝，它之所以被熔断是由于电流过大，通过熔丝时产生的热量过多，使得熔丝的温度升高而被熔断，所以熔丝熔断是电流的热效应引起的；通电导线周围存在磁场,这种现象叫电流的磁效应．由图可知,空气开关中有一个电磁铁(电磁铁的原理是电流的磁效应)，当电流过大时，电磁铁会产生较强的磁性从而吸引衔铁，使开关断开，切断电路，所以空气开关切断电路是电流的磁效应引起的．(2)由图丙可知，图中最上面的一根线应该是零线；两孔插座与三孔插座的用电器可以独立工作、互不影响，则两孔插座与三孔插座是并联的； (3)转盘转动24转,则电饭煲消耗的电能：W＝kW h＝kW h；因此时电饭煲正常工作,则电饭煲的额定功率：P＝ ＝0.8kW＝800W.
19．(1)AB；5.5A；(2)250W
【解析】(1) 当开关旋至A、B处时，电阻丝和电动机并联，同时工作，吹出的是热风，此时电路中电阻最小，电源电压不变，根据公式P=可知此时电吹风正常工作的功率最大，电路中的电流
I=≈5.5A；
(2)电热丝的额定功率
P2=P总-P1=1200W-200W=1000W，
电热丝的电阻
R==48.4Ω，
当电路供电电压为110V时，吹风机电热丝的实际功率：
P2′==250W．
答：(1)选择开关旋至AB处，功率最大，此时电流约为5.5A；
(2)当电路供电电压为110V时，吹风机电热丝的实际功率250W．
20．（1）能（2）1.5 A（3）需考虑的因素有：电能表的额定功率、保险丝的规格和输电导线的额定电流
【分析】
（1）已知电能表的额定电压和允许通过的最大电流，利用P=UI即可求出电能表的最大功率；然后再求出电路中所有用电器的总功率，并与电路中电能表的最大功率进行比较；
（2）从表格中读出洗衣机的洗涤功率和额定电压，利用电功率的公式即可求出通过洗衣机的电流；
（3）他家若再购一台1.5 kW的空调，从电能表、保险丝和输电线考虑安全用电．
【解析】（1）从电能表上的铭牌读出，电能表的额定电压为220V，允许通过的电流为10A；因此电能表的最大功率为：P=UI=220V×10A=2200W；小明家所有用电器的总功率为 100 W +150 W+1000W+180W+330W=1760W＜2200W，因此他家的所有用电器可以同时使用；
（2）从表格数据可以看出，洗衣机的洗涤功率为330W，额定电压为220V；因此洗衣时通过洗衣机的电流为：；
（3）若再购一台1.5 kW的空调，为了安全用电，需要考虑电能表的额定功率、保险丝的规格和输电导线的额定电流．
21．（1）4A（2）1100Ω（3）800W
【分析】
（1）知道电饭锅正常工作时在加热状态下功率，利用P＝UI求电路总电流；（2）分析S、S0闭合和S闭合、S0断开时的电路组成、电阻大小关系，据P＝可知，什么情况为保温档，再利用P＝求R2的阻值；（3）3000r/kW h表示电饭锅每消耗1kW h的电能，电能表的转盘转3000r，据此求电能表转盘转200r消耗的电能，再利用P＝求电饭锅此时的实际加热功率．
【解析】（1）由题知，电饭锅正常工作时，在加热状态下功率P＝880W，由P＝UI可得总电流：I＝＝4A；（2）当S、S0闭合时，R1和R2并联，当S闭合、S0断开时，电路中只有R2，因并联电路总电阻小于支路电阻，因此当S闭合、S0断开时，电路总电阻较大；由P＝可知，此时电功率较小，为保温档；P保温＝44W，由P＝可得：R2＝＝1100Ω；（3）3000r/kW h表示电饭锅每消耗1kW h的电能，电能表的转盘转3000r，则电能表转盘转200r消耗的电能：W＝kW h＝kW h，电饭锅此时的实际加热功率：P实＝＝0.8kW＝800W．答案第1页，共2页
