第五章 透镜及其应用

(共41张PPT)
课题：透镜及其应用
课型：复习课
教师：陆有恒

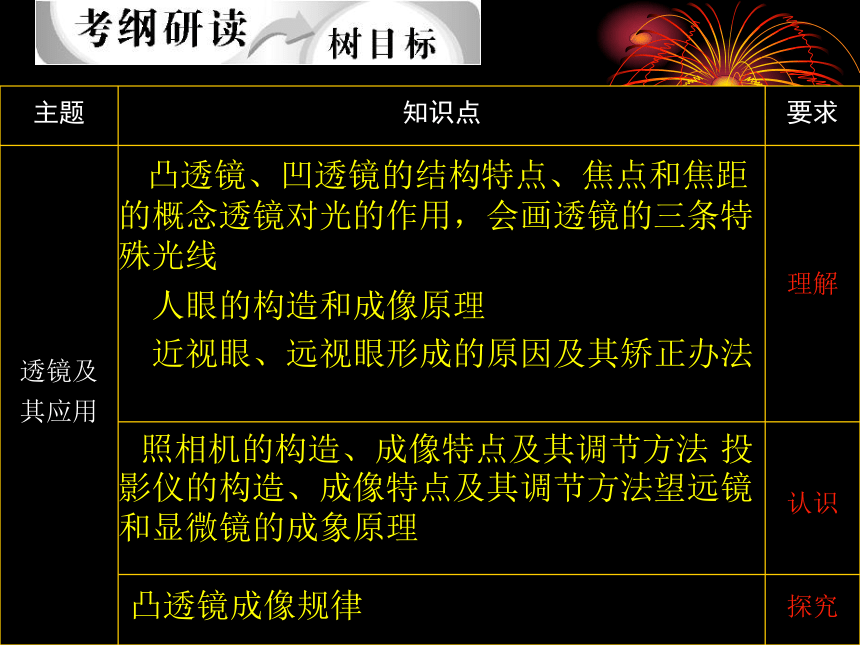

主题 知识点 要求
透镜及
其应用 凸透镜、凹透镜的结构特点、焦点和焦距的概念透镜对光的作用，会画透镜的三条特殊光线
人眼的构造和成像原理
近视眼、远视眼形成的原因及其矫正办法
理解
照相机的构造、成像特点及其调节方法 投影仪的构造、成像特点及其调节方法望远镜和显微镜的成象原理
认识
凸透镜成像规律 探究
1.凸透镜：
2.凹透镜 ：

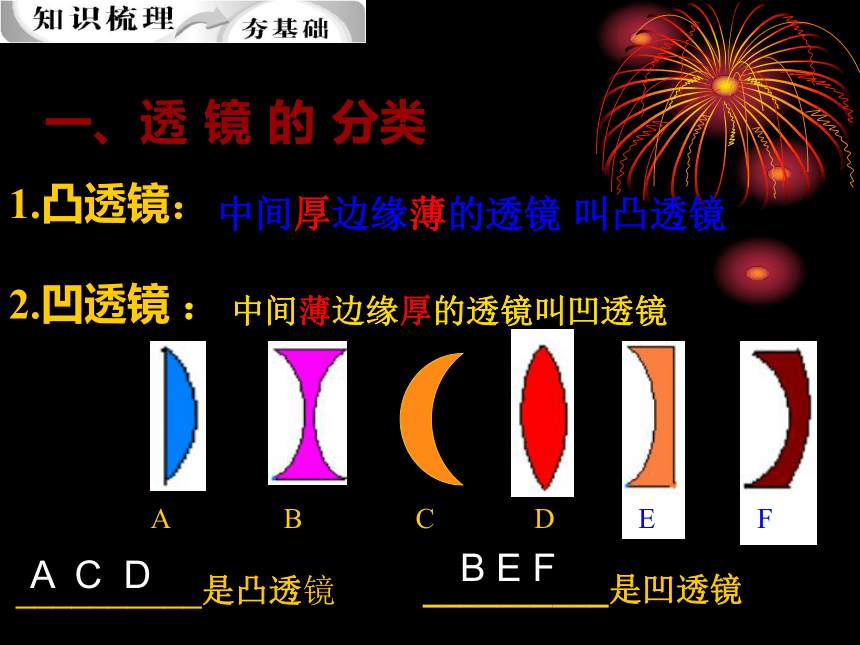

一、透 镜 的 分类
A
B
C
D
E
F
中间厚边缘薄的透镜 叫凸透镜
中间薄边缘厚的透镜叫凹透镜
A C D
B E F
__________是凸透镜
__________是凹透镜
信息快递
O
F
主光轴
f

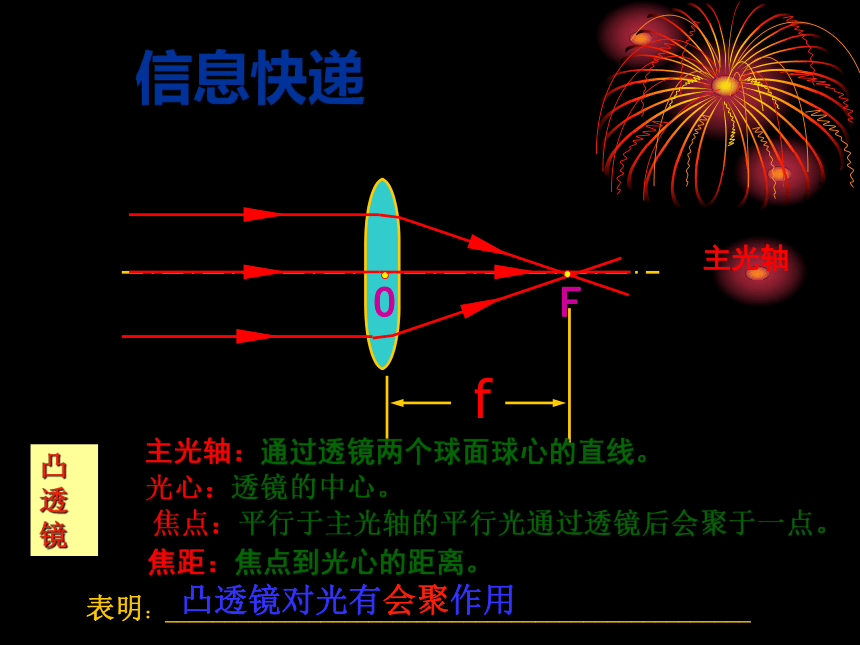

凸透镜
焦距：焦点到光心的距离。
表明：_________________________________________________
凸透镜对光有会聚作用
主光轴：通过透镜两个球面球心的直线。
光心：透镜的中心。
焦点：平行于主光轴的平行光通过透镜后会聚于一点。
O
F

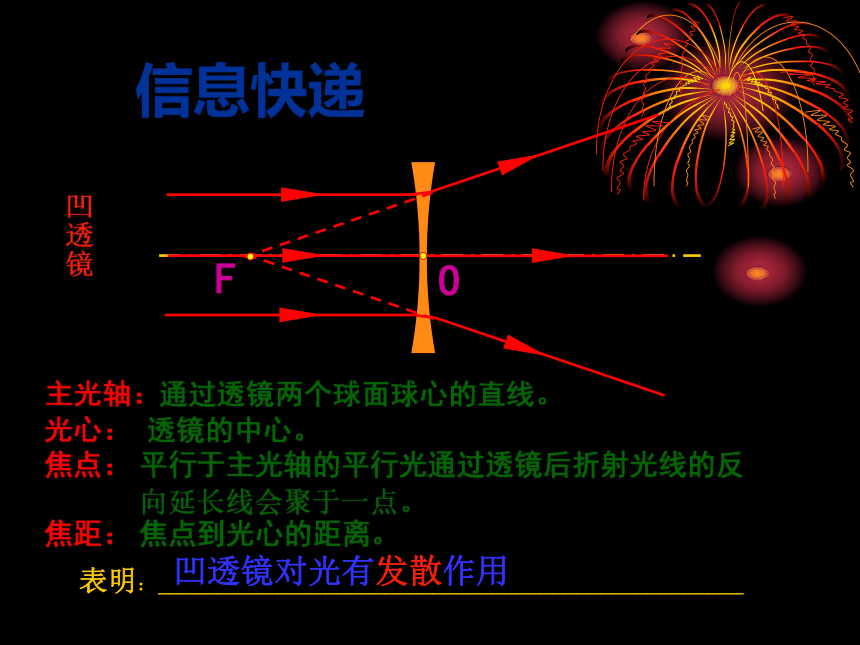

凹透镜
信息快递
主光轴：通过透镜两个球面球心的直线。
光心： 透镜的中心。
焦点： 平行于主光轴的平行光通过透镜后折射光线的反
焦距： 焦点到光心的距离。
向延长线会聚于一点。
凹透镜对光有发散作用
表明：_________________________________________________

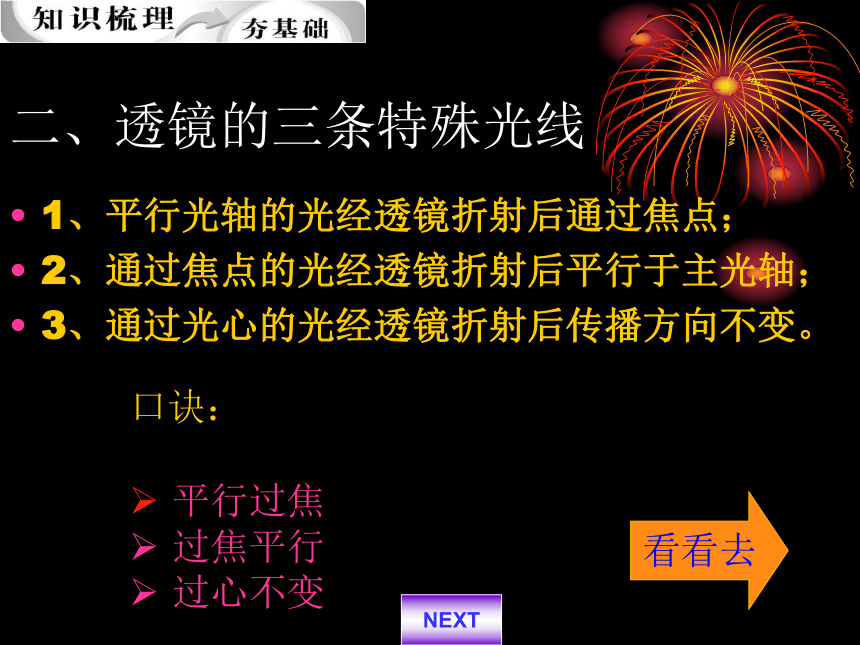

二、透镜的三条特殊光线
1、平行光轴的光经透镜折射后通过焦点；
2、通过焦点的光经透镜折射后平行于主光轴；
3、通过光心的光经透镜折射后传播方向不变。
看看去
口诀：
平行过焦
过焦平行
过心不变
NEXT

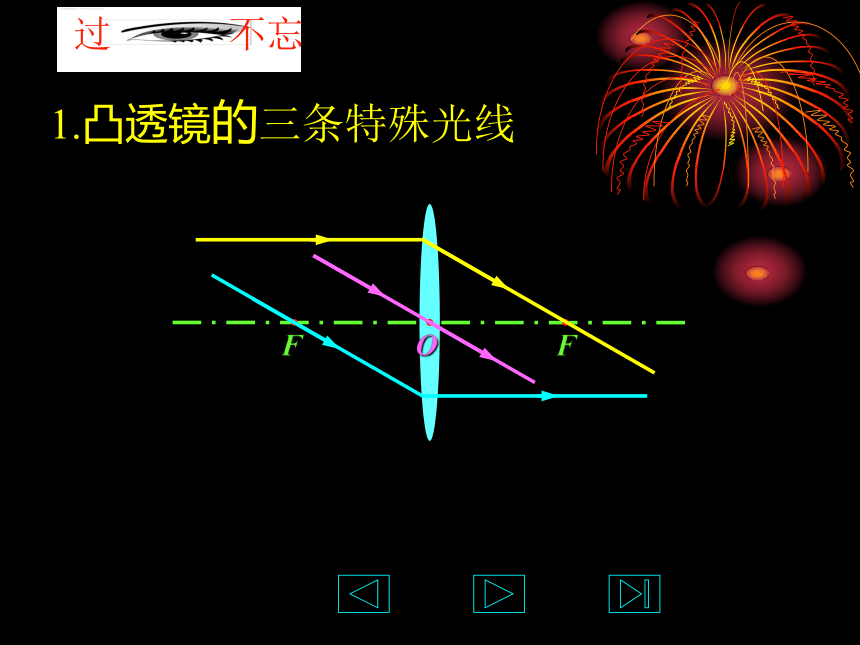

1.凸透镜的三条特殊光线
O
F
F
过 不忘

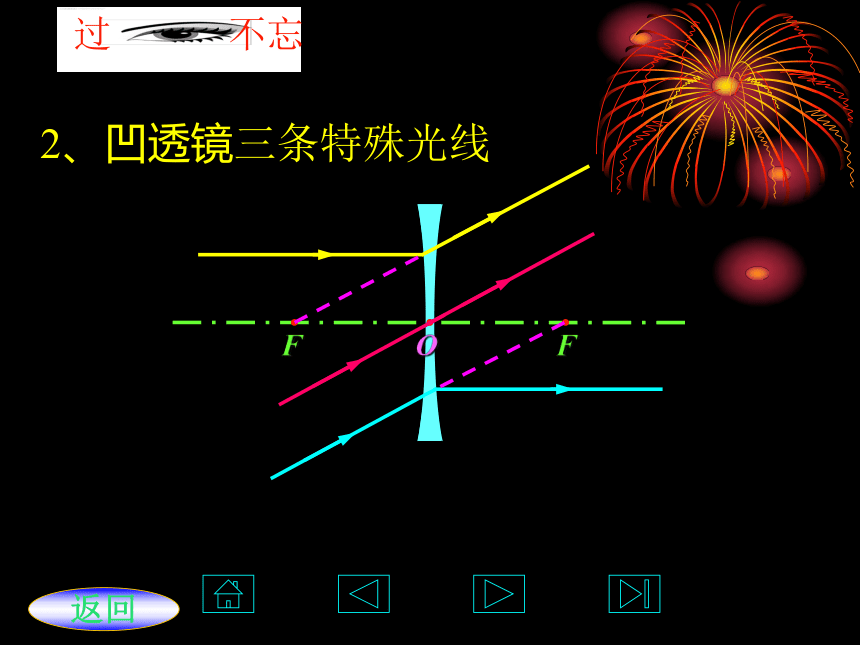

2、凹透镜三条特殊光线
O
F
F
过 不忘
返回

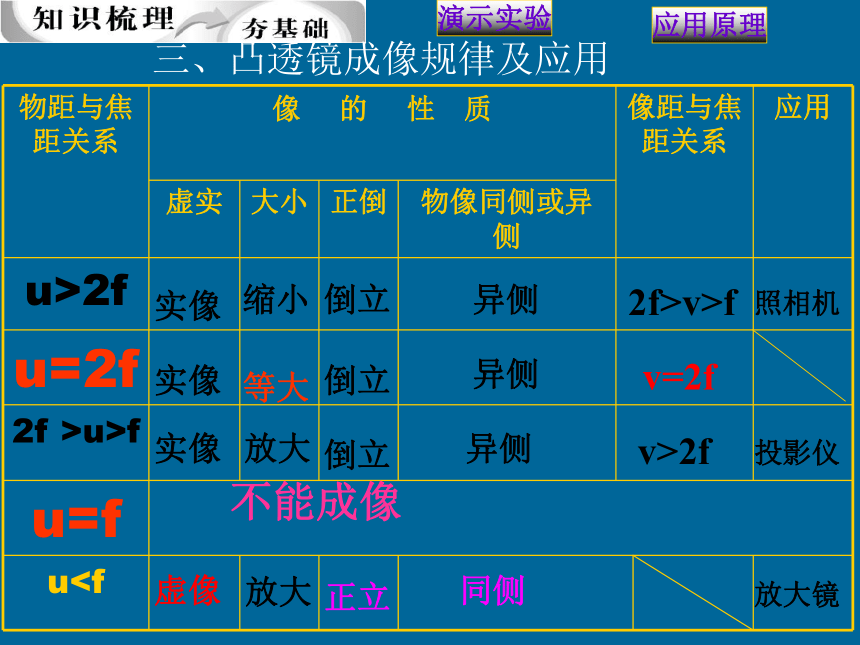

物距与焦距关系
像 的 性 质
像距与焦距关系 应用
虚实 大小 正倒 物像同侧或异侧
u>2f
u=2f
2f >u>f
u=f
u2f>v>f
v=2f
v>2f
倒立
倒立
倒立
正立
缩小
实像
异侧
等大
实像
异侧
放大
实像
异侧
不能成像
放大
虚像
同侧
照相机
投影仪
放大镜
三、凸透镜成像规律及应用
演示实验
应用原理
模拟实验
过 不忘
返回
F
F
2F
2F

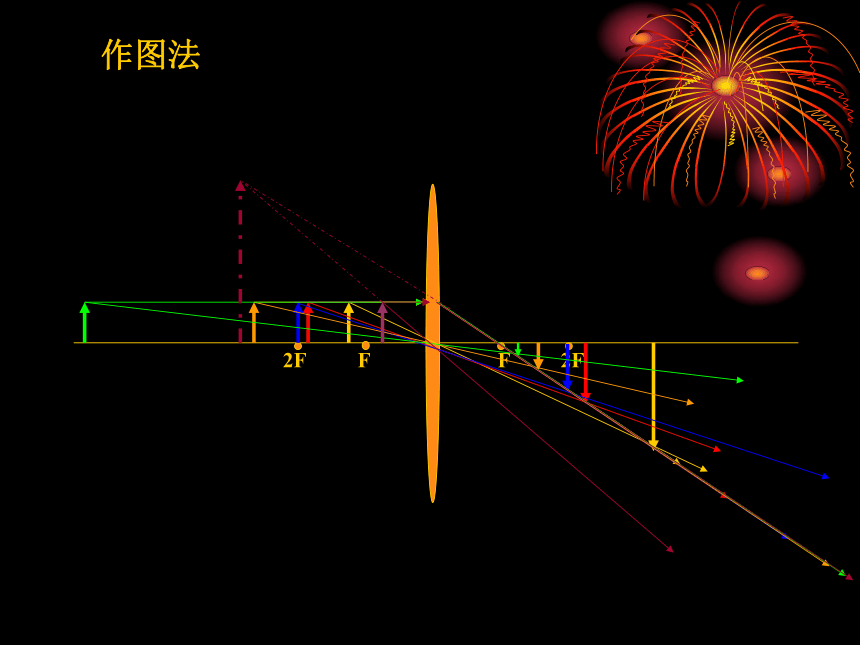

作图法

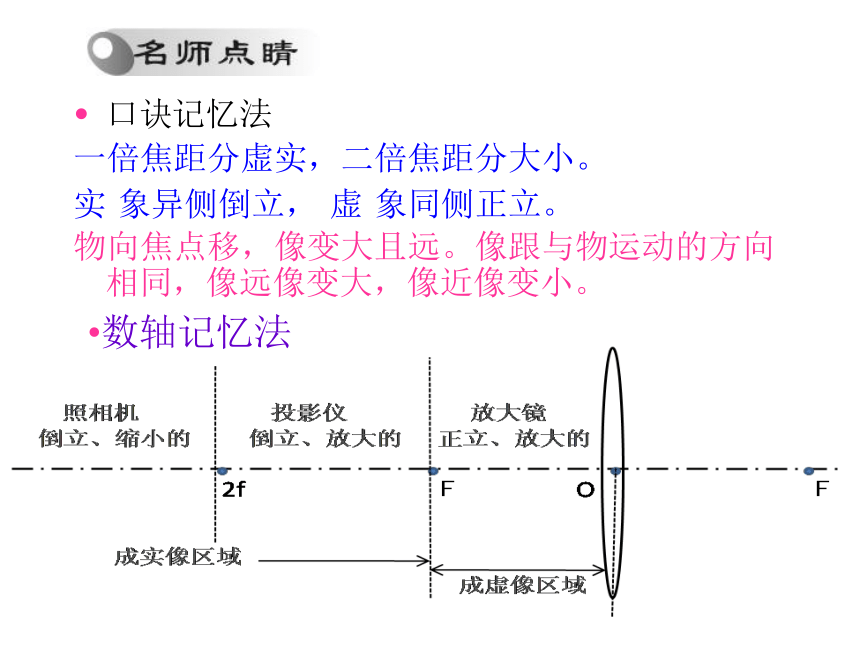

口诀记忆法
一倍焦距分虚实，二倍焦距分大小。
实 象异侧倒立， 虚 象同侧正立。
物向焦点移，像变大且远。像跟与物运动的方向相同，像远像变大，像近像变小。
数轴记忆法
四、近视眼和远视眼比较
近 视 眼 远 视 眼
特 点 只看清近处的物体，
看不清远处的物体。 只看清远处的物体，
看不清近处的物体。
成 因 晶状体太厚，或眼球前后方向上太长，光会聚在视网膜前。 晶状体太薄，或眼球前后方向上太短，光会聚在视网膜后。
成像位置 视网膜前 视网膜后
示 意 图
矫 正 凹透镜 凸透镜
五、显微镜和望远镜
四、显微镜和望远镜
会聚
发散
倒立
缩小
实
倒立
放大
实
倒
f
2f
投影仪
＞
照相机
＝
＜
放大镜
倒立
缩小
实
前
凹
后
凸
细小
远处
1
3
2
4
5
6
7
8
1（10分）
4（30分）
7（25分）
2（15分）
5（15分）
8（15分）
3（10分）
6（25分）
9（20分）
选择题（每题10分）
填空题
抢答题
1.(10分)如图所示，将物体放在凸透镜的左侧，离透镜距离为30cm时，在透镜右侧恰好能得到一个等大倒立的实像．如果将物体再向左移动10cm，则可以得到一个（ ）
A.放大的实像
B.放大的虚像
C.缩小的实像
D.缩小的虚像
C
返回
T
2.（10分）用凸透镜成像时，下列说法正（ ）
A.成实像时，物体离凸透镜越远，像越大
B.成虚像时，物体离凸透镜越近，像越大
C.实像总是倒立的，虚像总是正立的
D.实像和虚像都可能是放大或缩小的
C
返回
T
B．远视眼，乙
D．远视眼，丙
3. （10分）甲是来自远处的光线经某人眼球折光系统的光路．下列关于该人远、近视眼的判断及矫正所需配戴的眼镜镜片的选择正确的是( )
A．近视眼，乙
C．近视眼，丙
C
返回
T
4. （10分） 如图所示，一条光线经过凸透镜和凹透镜，其中正确的是（ ）
A B C D
B
返回
T
5. （10分）某物体放在离凸透镜20cm处，无论怎样移动光屏，光屏上始终得不到像，则该凸透镜的焦距可能是（ ）
A、30 cm B、15 cm
C、10 cm D、5 cm
A
返回
T
6. （10分）(2011年菏泽)某同学做”凸透镜成像”实验时,把光屏移到离凸透镜16CM处,使在光屏上出现烛焰的倒立.放大.清晰的像,则该同学使用的凸透镜的焦距可能是( )
A.6CM B.8CM .C12CM D.18CM
A
返回
T
7. （10分）用投影仪投影胶片时,要使屏幕上的字大些,可采用的方法是( )
A.使投影仪远离屏幕些,同时将镜头移近胶片一些。
B.使投影仪靠近屏幕些,同时将镜头远离胶片一些。
C.只需将投影仪远离屏幕。
D.只需将投影仪移近屏幕。
A
返回
8.（10分）用凸透镜正对着太阳，发现在凸透镜的另一侧10cm处的光屏上得到一个亮点，寻那么将点燃的蜡烛放在位于凸透镜前15cm处时，光屏上得到的像是（　）
A、正立放大的像　 B、正立缩小的像
C、倒立缩小的像　 D、倒立放大的像
D
返回
1、 （10分） 医用体温计的刻度部分为三棱体，横截面如图，
其正面呈圆弧形，这样就可看清体温计内极细的汞
柱，以便于读数，这是因为圆弧形玻璃的作用相当
于________________，我们用它能看到汞柱被放大后
正立的_________像。
凸透镜（放大镜）
虚
返回
T
2. （15分）照相机的 相当于凸透镜, _______相当于光屏,被拍照的物体到镜头的距离要 焦距才能在胶卷上得到倒立、缩小的实像。
镜头
胶片
大于二倍
返回
T
3. （10分）清晨,草地或树木上的露珠下面的叶脉看起来比较大,这是露珠产生 镜的功能的结果,形成了 像。
放大
放大的虚
返回
T
4. （30分）已知凸透镜的焦距为15cm，
（1）点燃的蜡烛放在距凸透镜40cm处，则烛焰在光屏上成的是_______________像；_______就是这种成像特点的应用
（2）当蜡烛距凸透镜为20cm时，烛焰在光屏上成的是_________________像，像距为_________cm
___________就是这种成像特点的应用
（3）当蜡烛距凸透镜为10cm时，烛焰通过凸透镜成的是____________________像。这种成像特点的应用是_________。
倒立、缩小的实
照相机
倒立、放大的实
大于30
投影仪
正立、放大、虚
放大镜
返回
5.（15分） (淮安市2010 )近视眼的成像示意图，如图所示．与视力正常的眼睛相比，近视眼的晶状体，对光线的____ (选填“会聚”或“发散”) 能力较强；矫正近视眼所配戴眼镜的镜片应是 ，其作用是将光 ，使像成在视网膜上．
会聚
凹透镜
发散
返回
T
6.（25分）（文山州2010）如图所示是小明同学探究“凸透镜成像的规率”实验装置(凸透镜的焦距为15cm)
(1)装置中明显错误的是烛焰、凸透镜和光屏三者的中心 ___ ，因而导致光屏上接收不到烛焰的像，小明调整好装置后，光屏上所成的像是倒立 的实像，这种成像规律在实际中的应用有(请举出一例) ．
(2)如果将烛焰移到装置图中20cm处，在光屏上 (填“能”或“不能”)承接到像，这是因为 ________________________________。
不在同一高度
放大
投影仪、幻灯机
不能
蜡烛到凸透镜的距离小于焦距，成虚象
返回
7. （25分） （2010年泉州市考题）（1）如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑。由图可知，凸透镜对光线具有 作用，该凸透镜的焦距是 cm。
（3）调整后，把烛焰放在距凸透镜16cm处时 在凸透镜另一侧前后移动光屏，会在光屏上得到一个_________ 像（填写像的性质）； 就是利用这一成像规律工作的。如果将蜡烛在乙图的基础上远离透镜，若仍要在光屏上得到清晰的像，光屏应向 （选填“靠近”或“远离”）透镜的方向移动。
会聚
11.0
倒立、放大的实
投影仪
靠近
返回
T
8． （15分） (2011 年肇庆)如图 所示，调节蜡烛、凸透镜
和光屏的位置，都能得到清晰的像，其中在光屏上成倒立、
缩小实像的是图 _____________，在光屏上成倒立、放大
实像的是图___ ，成虚像的是图_______
B
A
C
返回
T
9． （20分） (2011 年广州) 是投影仪成像示意图．其中凸透
镜的作用是成_________(填“等大”、“缩小”或“放大”)、
____________(填“正立”、“倒立”)的实像，平面镜的作用
是___________________________________．若图中h＝40 cm，
改变光的传播方向，使像成在屏幕上
20
则凸透镜焦距不可能小于____cm.
放大
倒立
返回
T
