11.5 实验：练习使用多用电表 同步练习（Word版含答案）

第十一章第五节：实验：练习使用多用电表
一、选择题

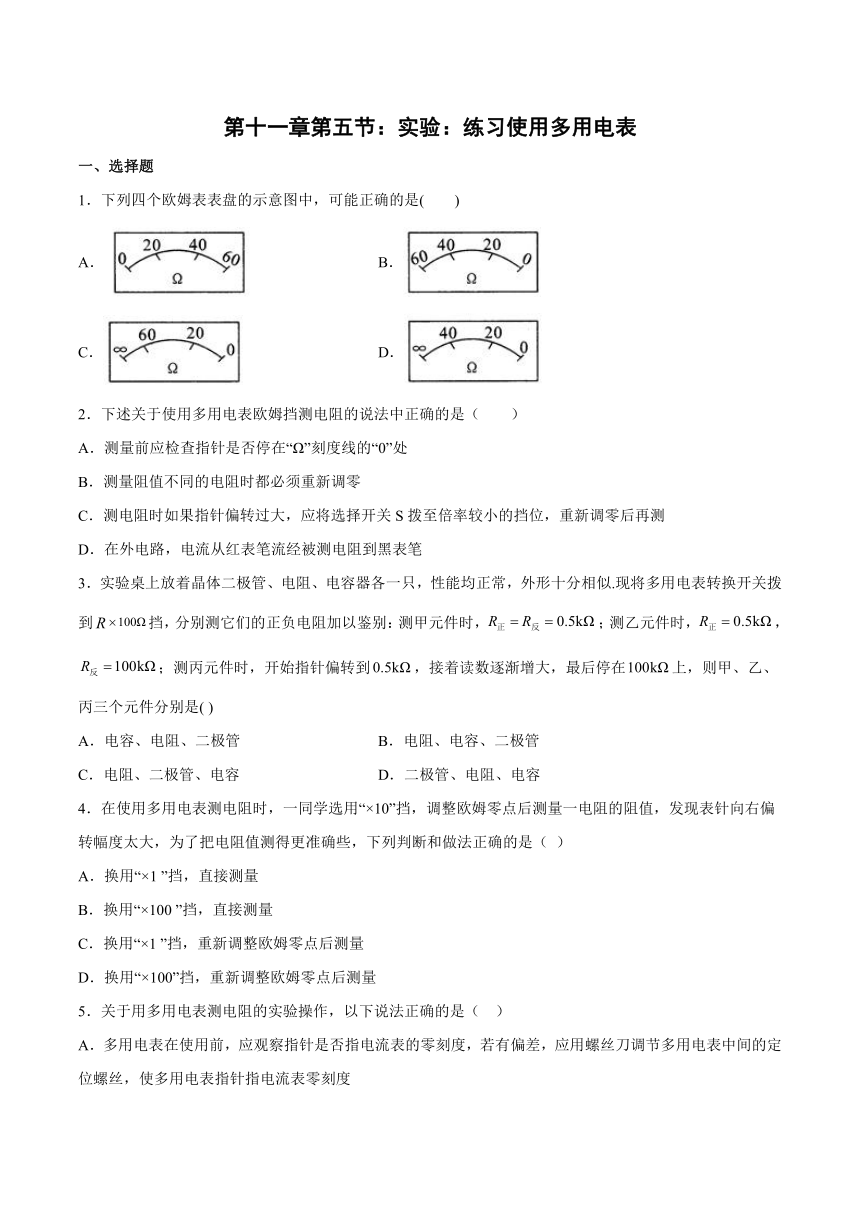

1．下列四个欧姆表表盘的示意图中，可能正确的是(　　)
A． B．
C． D．
2．下述关于使用多用电表欧姆挡测电阻的说法中正确的是（　　）
A．测量前应检查指针是否停在“Ω”刻度线的“0”处
B．测量阻值不同的电阻时都必须重新调零
C．测电阻时如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后再测
D．在外电路，电流从红表笔流经被测电阻到黑表笔
3．实验桌上放着晶体二极管、电阻、电容器各一只，性能均正常，外形十分相似.现将多用电表转换开关拨到×挡，分别测它们的正负电阻加以鉴别：测甲元件时，；测乙元件时，，；测丙元件时，开始指针偏转到，接着读数逐渐增大，最后停在上，则甲、乙、丙三个元件分别是( )
A．电容、电阻、二极管 B．电阻、电容、二极管
C．电阻、二极管、电容 D．二极管、电阻、电容
4．在使用多用电表测电阻时，一同学选用“×10”挡，调整欧姆零点后测量一电阻的阻值，发现表针向右偏转幅度太大，为了把电阻值测得更准确些，下列判断和做法正确的是（ ）
A．换用“×1 ”挡，直接测量
B．换用“×100 ”挡，直接测量
C．换用“×1 ”挡，重新调整欧姆零点后测量
D．换用“×100”挡，重新调整欧姆零点后测量
5．关于用多用电表测电阻的实验操作，以下说法正确的是（ ）
A．多用电表在使用前，应观察指针是否指电流表的零刻度，若有偏差，应用螺丝刀调节多用电表中间的定位螺丝，使多用电表指针指电流表零刻度
B．测电阻时，只需将待测电阻与电源断开，和别的元件可以不断开
C．测电阻时为了接触良好，应用两手分别将两表笔金属部分与待测电阻两端紧紧捏在一起
D．第一次测量之前要调零，之后就算换挡测量，也没有必要重新调零
6．下列说法正确的有（ ）
①金属导体中电流越大，单位时间内流过导体横截面的自由电子数越多②电阻率表现了导体材料导电能力的强弱，与温度有关③在闭合电路中，电源电动势数值上等于路端电压与电源内部电势降落之和④多用电表在粗略测定电池内阻时，可用欧姆挡直接测量⑤多用电表测量小灯泡电压时红表笔接触点的电势比黑表笔接触点的电势低⑥欧姆指出导体的电阻与导体两端的电压成正比，与通过导体的电流成反比⑦欧姆表测电阻时每次换挡必须重新进行欧姆调零
A．3个 B．4个 C．5个 D．6个
7．用多用电表测电阻时，下列说法中正确的是（ ）
A．多用电表的指针偏角越大，被测电阻的阻值越小
B．在测电路中的电阻时，电路中的电源不需断开
C．如果用“×10”挡时多用电表韵指针偏角过大，应换用“×100”挡，且需重新调零
D．每次测量前必须进行欧姆调零

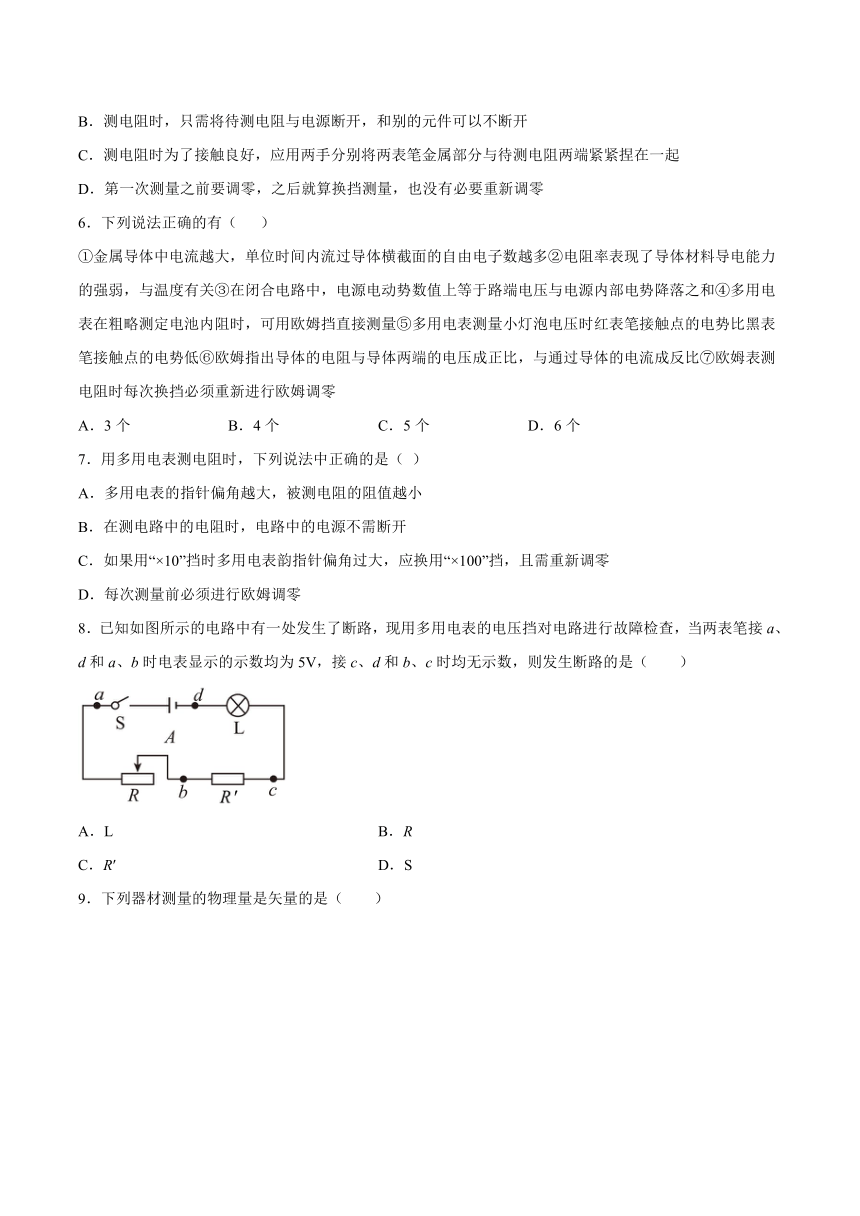

8．已知如图所示的电路中有一处发生了断路，现用多用电表的电压挡对电路进行故障检查，当两表笔接a、d和a、b时电表显示的示数均为5V，接c、d和b、c时均无示数，则发生断路的是（　　）
A．L B．R
C．R′ D．S

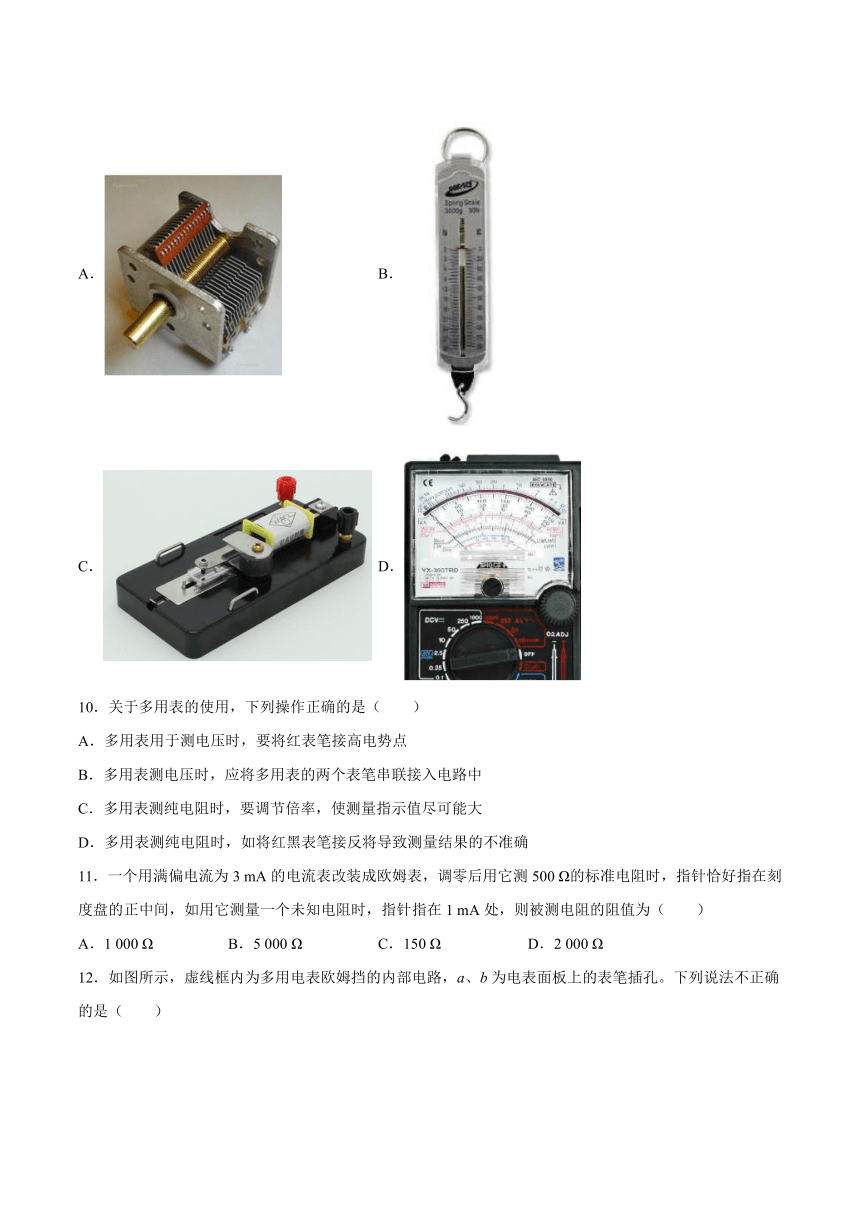

9．下列器材测量的物理量是矢量的是（　　）
A． B．
C． D．
10．关于多用表的使用，下列操作正确的是（　　）
A．多用表用于测电压时，要将红表笔接高电势点
B．多用表测电压时，应将多用表的两个表笔串联接入电路中
C．多用表测纯电阻时，要调节倍率，使测量指示值尽可能大
D．多用表测纯电阻时，如将红黑表笔接反将导致测量结果的不准确
11．一个用满偏电流为3 mA的电流表改装成欧姆表，调零后用它测500 Ω的标准电阻时，指针恰好指在刻度盘的正中间，如用它测量一个未知电阻时，指针指在1 mA处，则被测电阻的阻值为（　　）
A．1 000 Ω B．5 000 Ω C．150 Ω D．2 000 Ω

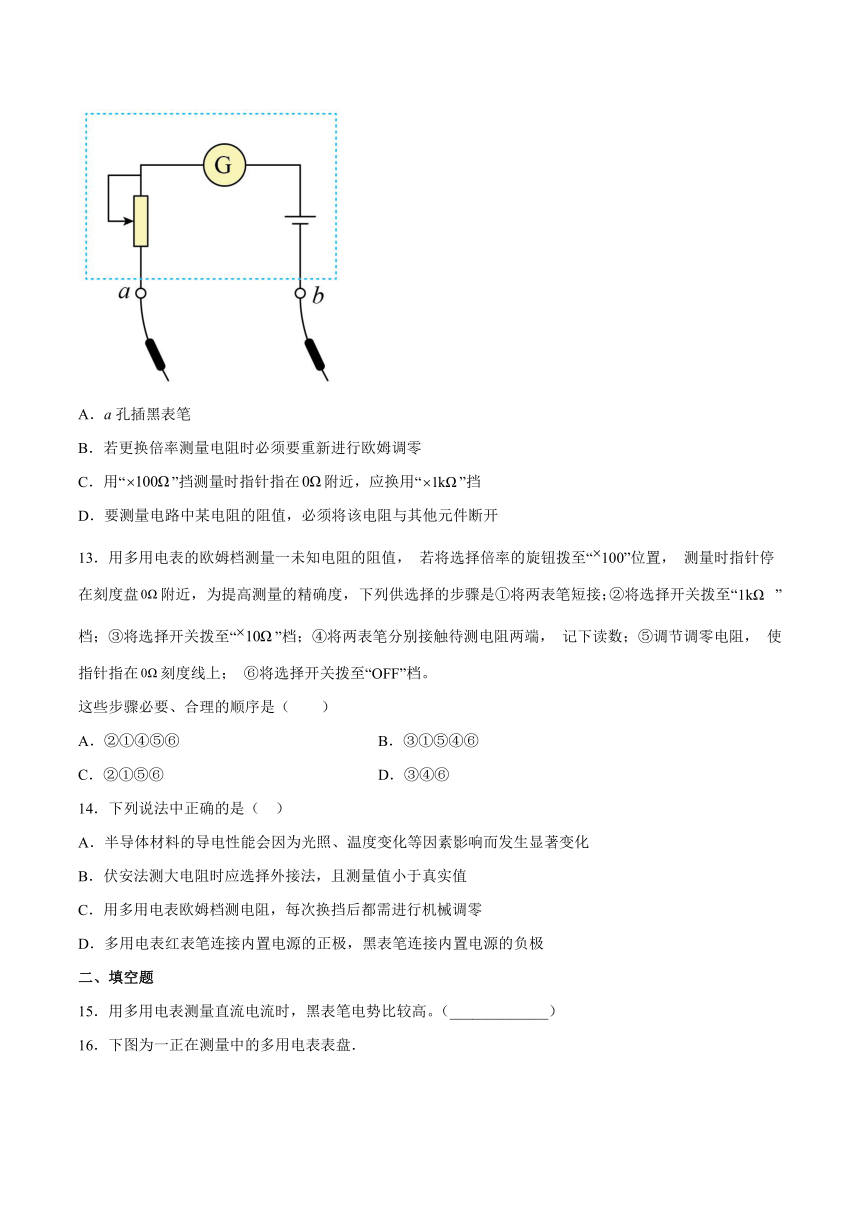

12．如图所示，虚线框内为多用电表欧姆挡的内部电路，a、b为电表面板上的表笔插孔。下列说法不正确的是（　　）
A．a孔插黑表笔
B．若更换倍率测量电阻时必须要重新进行欧姆调零
C．用“”挡测量时指针指在附近，应换用“”挡
D．要测量电路中某电阻的阻值，必须将该电阻与其他元件断开
13．用多用电表的欧姆档测量一未知电阻的阻值， 若将选择倍率的旋钮拨至“100”位置， 测量时指针停在刻度盘附近， 为提高测量的精确度， 下列供选择的步骤是①将两表笔短接；②将选择开关拨至“ ”档；③将选择开关拨至“”档；④将两表笔分别接触待测电阻两端， 记下读数；⑤调节调零电阻， 使指针指在刻度线上； ⑥将选择开关拨至“OFF”档。
这些步骤必要、合理的顺序是（　　）
A．②①④⑤⑥ B．③①⑤④⑥
C．②①⑤⑥ D．③④⑥
14．下列说法中正确的是（ ）
A．半导体材料的导电性能会因为光照、温度变化等因素影响而发生显著变化
B．伏安法测大电阻时应选择外接法，且测量值小于真实值
C．用多用电表欧姆档测电阻，每次换挡后都需进行机械调零
D．多用电表红表笔连接内置电源的正极，黑表笔连接内置电源的负极
二、填空题
15．用多用电表测量直流电流时，黑表笔电势比较高。（_____________）

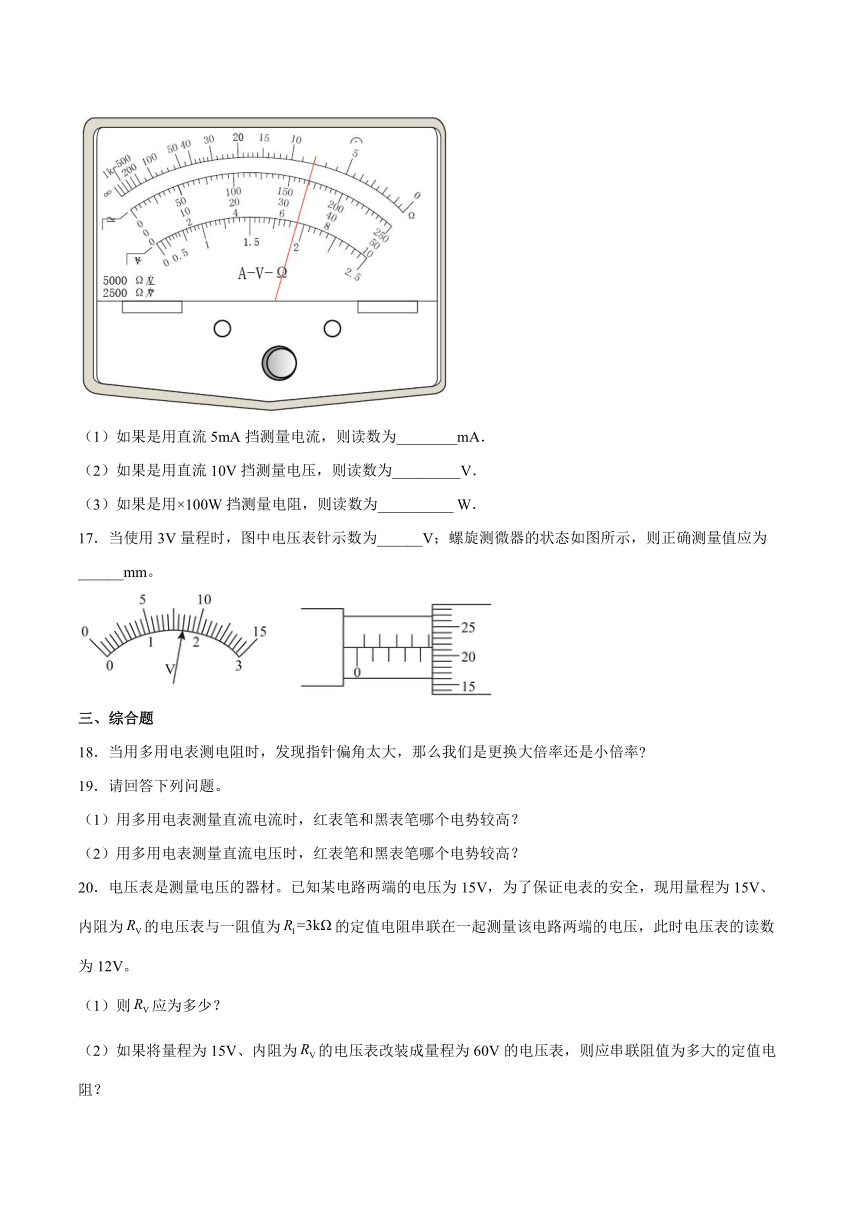

16．下图为一正在测量中的多用电表表盘．
（1）如果是用直流5mA挡测量电流，则读数为________mA．
（2）如果是用直流10V挡测量电压，则读数为_________V．
（3）如果是用×100W挡测量电阻，则读数为__________ W．
17．当使用3V量程时，图中电压表针示数为______V；螺旋测微器的状态如图所示，则正确测量值应为______mm。
三、综合题
18．当用多用电表测电阻时，发现指针偏角太大，那么我们是更换大倍率还是小倍率
19．请回答下列问题。
（1）用多用电表测量直流电流时，红表笔和黑表笔哪个电势较高？
（2）用多用电表测量直流电压时，红表笔和黑表笔哪个电势较高？
20．电压表是测量电压的器材。已知某电路两端的电压为15V，为了保证电表的安全，现用量程为15V、内阻为的电压表与一阻值为的定值电阻串联在一起测量该电路两端的电压，此时电压表的读数为12V。
（1）则应为多少？
（2）如果将量程为15V、内阻为的电压表改装成量程为60V的电压表，则应串联阻值为多大的定值电阻？
参考答案
1．C
【详解】
欧姆表的零刻度在电流的最大刻度处，即在电表的右侧，并且在左侧应是电流为零，电阻是最大，所以在电表的左侧电阻值应是无穷大，由
可知电阻的刻度不是均匀的。
故C正确。
2．C
【详解】
A．测量前应检查指针是否停在“A”刻度线的“0”处，即电阻的无穷大处，选项A错误；
B．欧姆表换挡时必须重新调零，同一挡时测不同电阻不需要重新调零，选项B错误；
C．测电阻时如果指针偏转过大，所测电阻较小，应将选择开关S拨至倍率较小的挡位，重新调零后再测，选项C正确；
D．测电阻时，电流从红表笔流入多用表，从黑表笔流出，在外电路，经被测电阻回到红表笔，选项D错误。
故选C。
3．C
【详解】
现将多用电表转换开关拨到档，分别测它们的正反电阻加以鉴别，测甲元件时，，说明正反接电阻一样，所以甲元件是电阻；测乙元件时，，，说明正向接时阻值较小，反向接时阻值较大，因此乙元件是二极管；测丙元件时，开始指针偏转到0.5kΩ，接着读数逐渐增加，最后停在100kΩ上，说明刚开始时正在给电容器充电，阻值较小，当稳定后阻值会很大，则丙元件是电容器。
故选C。
4．C
【详解】
试题分析：欧姆表表针的偏角很大，说明所测电阻阻值较小，应换小档×1档；每换一个档应重新调整欧姆零点后测量．故选Ｃ．
5．A
【详解】
A.多用电表在使用前要进行机械调零，应观察指针是否指电流表的零刻度，若有偏差，应用螺丝刀调节多用电表中间的定位螺丝，使多用电表指针指电流表零刻度，故A正确；
B.为准确测量电阻，测电阻时，需将待测电阻与电源及其他元件都断开，故B错误；
C.人体是导体，测电阻时，不应用两手接触两表笔金属部分，故C错误；
D.用欧姆挡测电阻，换挡后要重新进行欧姆调零，故D错误.
6．B
【详解】
①金属导体中电流越大，根据知，单位时间内流过导体横截面的自由电子数越多，①正确；②电阻率表征了导体导电能力的强弱，与温度有关，故②正确；③根据闭合电路欧姆定律得：，即，或，故③正确；④不能用欧姆表直接测量电源的内阻，④错误；⑤用多用电表电压挡测量电压时，红表笔测高电势，黑表笔测低电势，⑤错误；⑥导体的电阻只与导体自身的性质有关，与流过其电流无关，与加在其两端的电压也无关，⑥错误；⑦用多用电表欧姆档测电阻时，如遇换挡问题，一定要注意，每次换挡后，必须重新欧姆调零才能使用，⑦正确．故正确的有①②③⑦．
故本题选B．
7．A
【详解】
A、由可知，待测电阻的电阻值越大，电流I越小，待测电阻的电阻值越小，I越大多用电表的指针偏角越小，故A正确；
B、测量电路中的某个电阻，应该把该电阻与电路断开，故B错误；
C、测量电阻时如果指针偏转过大，所选挡位太大，应换小挡，应将选择开关S拨至倍率较小的档位，重新调零后测量，故C错误；
D、用同一挡位测量阻值不同的电阻时不必重新调零，换挡后要重新进行欧姆调零，故D错误；
故选A。
8．B
【详解】
由题意可知，测得
Uad＝5.0V
测量的是电源，测得
Ucd＝0V
Ubc＝0V
说明在b→R′→c→L→d之外有断路现象；测得
Uab＝5.0V
说明a、b之间有断路之处，所以断路是在电阻R上，ACD错误，B正确。
故选B。
9．B
【详解】
A．该图为可变电容器，测量的电容是标量，选项A错误；
B．该图为测力计，测得的力是矢量，选项B正确；
C．该图为打点计时器，测得的时间是标量，选项C错误；
D．该图为万用表，测得的电压、电流和电阻均为标量，选项D错误。
故选B。
10．A
【详解】
A．多用表用于测电压时，要将红表笔接高电势点，故A正确；
B．多用表测电压时，应将多用表并联接入电路，故B错误；
C．多用表测电阻时，要调节倍率，使测量指示值尽可能在刻度盘中央，故C错误；
D．多用表测电阻时，倍率选择合适，操作正确，如将红黑表棒接错，不影响测量结果，故D错误。
故选A。
11．A
【详解】
中值电阻为
R中=500Ω
则其内电源的电动势为
E=IgR中=500×3×10-3=1.5V
所测电阻的阻值为
故A正确，BCD错误。
故选A。
12．C
【详解】
A．欧姆表的红表笔插“”插孔，黑表笔插“”插孔，“”与电源负极相连，“”与电源正极相连；A不符合题意；
C．用“”挡测量时指针指在附近，则说明电阻小，要换小量程的，C符合题意；
B．每换档位要进行欧姆调零， C不符合题意；
D．欧姆表测电阻必须将该电阻与其他元件断开，D不符合题意。
故选C。
13．B
【详解】
用“×10”挡测电阻时，指针停在刻度盘附近，说明所选挡位太大，为准确测量电阻阻值，应换用小挡，应选“×”挡，然后对欧姆表重新进行欧姆调零，然后再测电阻阻值，欧姆表使用完毕后，要把选择开关置于OFF挡或交流电源最高挡上。
故选B。
14．A
【详解】
A．半导体的阻值随温度、光照、杂质、压力等外界因素的不同而发生变化，故可以利用半导体制作成光敏电阻、热敏电阻、压敏电阻以及二极管三极管等，A正确；
B．伏安法测大电阻时，则电流表的分压能力较弱，因此将电流表内接，此时电压表测量的是电流表和待测电阻的电压之和，因此电压测量偏大，电流测量准确，测量值大于于真实值，B错误；
C．用多用电表欧姆档测电阻，每次换档，应先断开被测电阻再换档，将红、黑表笔接触，调节欧姆调零旋钮，使指针指向零刻度线测量电阻时，每次换挡都应调节欧姆调零旋钮，不调节机械调零，C错误；
D．测电阻时，电流从黑表笔出来，经过被测元件，从红表笔回到万用表，则黑笔和表内电池正极相通，红笔和负极相通。但是测量电流或电压的时候，红表笔必须接被测电路正极端，否则表针会反转，D错误。
故选A。
15．错误
【详解】
[1]用多用电表测量直流电流时，红表笔接电源的正极，故红表笔电势高，则原题说法错误；
16．3.22~3.26 .44~6.52 8.0×102
【详解】
试题分析：（1）如果是用直流5mA挡测量电流，则读数为3.25mA．
（2）如果是用直流10V挡测量电压，则读数为6.45V．
（3）如果是用×100W挡测量电阻，则读数为8.0×100W=800W．
17．1.70 4.713
【详解】
当使用3V量程时，最小刻度为0.1V，图中电压表针示数为1.70V。
螺旋测微器读数为
18．指针偏角太大说明电阻示数太小，应换小倍率
【详解】
指针偏角太大说明电阻示数太小，应换小倍率。
19．(1)红表笔；(2)红表笔
【详解】
不管多用电表是测电流还是测电压，电流都是从红表笔流入多用表，从黑表笔流出多用表。所以都是红表笔电势高。
20．（1）；（2）
【详解】
（1）当电压表串联一个阻值为的定值电阻测量该电路两端的电压时，电压表的读数为，由串联电路的特点可知，定值电阻分得的电压为
电压表与定值电阻串联，通过它们的电流相等
整理得
代入数据得
（2）如果将满偏电压为的电压表改装成量程为60V的电压表，则串联的电阻分得的电压为，由串联电路的特点得
整理得串联的电阻的阻值为
代入数据得
