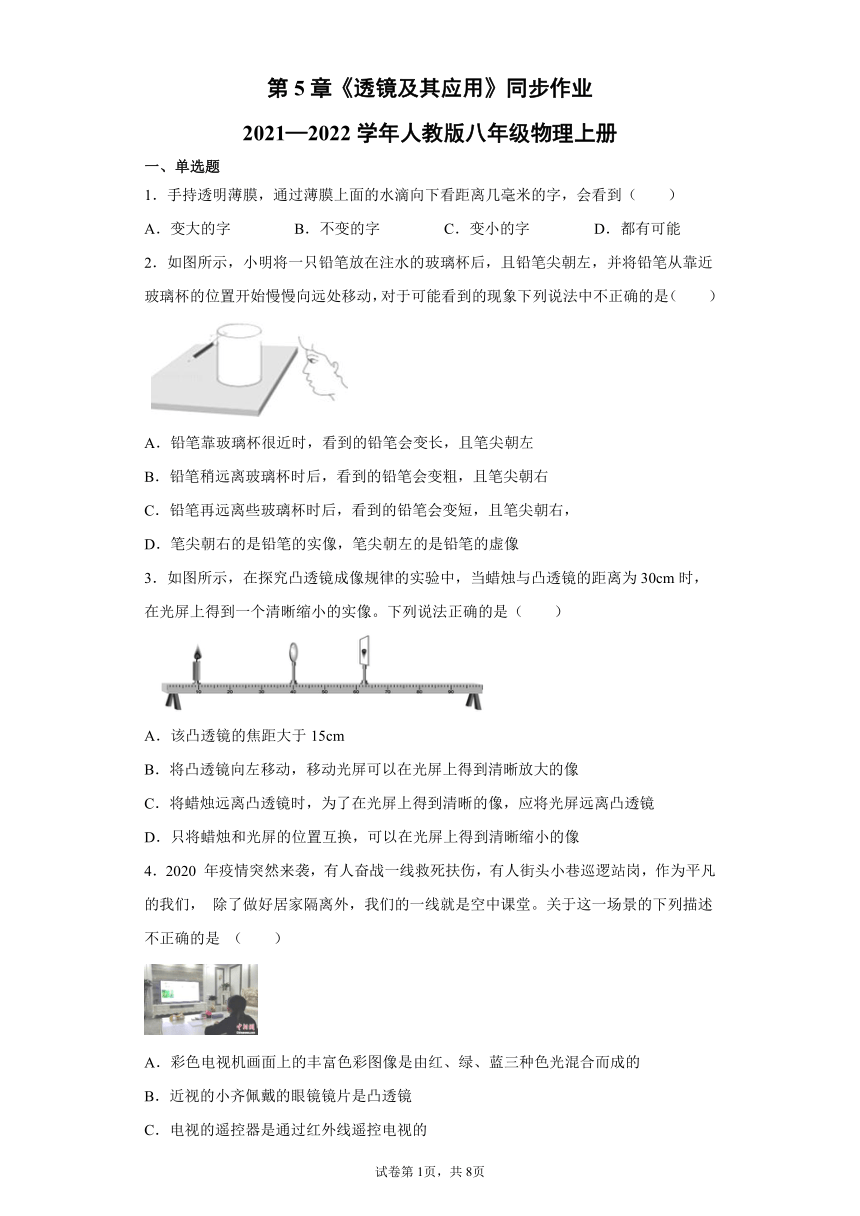

第5章《透镜及其应用》同步作业 八年级物理上册（含答案）

第5章《透镜及其应用》同步作业
2021—2022学年人教版八年级物理上册
一、单选题
1．手持透明薄膜，通过薄膜上面的水滴向下看距离几毫米的字，会看到（　　）
A．变大的字 B．不变的字 C．变小的字 D．都有可能
2．如图所示，小明将一只铅笔放在注水的玻璃杯后，且铅笔尖朝左，并将铅笔从靠近玻璃杯的位置开始慢慢向远处移动，对于可能看到的现象下列说法中不正确的是（　　）
A．铅笔靠玻璃杯很近时，看到的铅笔会变长，且笔尖朝左
B．铅笔稍远离玻璃杯时后，看到的铅笔会变粗，且笔尖朝右
C．铅笔再远离些玻璃杯时后，看到的铅笔会变短，且笔尖朝右，
D．笔尖朝右的是铅笔的实像，笔尖朝左的是铅笔的虚像
3．如图所示，在探究凸透镜成像规律的实验中，当蜡烛与凸透镜的距离为30cm时，在光屏上得到一个清晰缩小的实像。下列说法正确的是（　　）
A．该凸透镜的焦距大于15cm
B．将凸透镜向左移动，移动光屏可以在光屏上得到清晰放大的像
C．将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜
D．只将蜡烛和光屏的位置互换，可以在光屏上得到清晰缩小的像
4．2020 年疫情突然来袭，有人奋战一线救死扶伤，有人街头小巷巡逻站岗，作为平凡的我们， 除了做好居家隔离外，我们的一线就是空中课堂。关于这一场景的下列描述不正确的是 （　　）
A．彩色电视机画面上的丰富色彩图像是由红、绿、蓝三种色光混合而成的
B．近视的小齐佩戴的眼镜镜片是凸透镜
C．电视的遥控器是通过红外线遥控电视的
D．小丽听到的电视讲课声音是通过空气传播的
5．下列各图中，正确的是（　　）
A．光的反射
B．光的折射
C．平面镜成像
D．近视眼矫正
6．用显微镜和望远镜观察物体时，关于像的倒正，以下说法正确的是（　　）
A．用显微镜观察时像是正立的，用天文望远镜观察时像是倒立的；
B．用显微镜观察时像是正立的，用天文望远镜观察时像也是正立的；
C．用显微镜观察时像是倒立的，用天文望远镜观察时像是正立的；
D．用显微镜观察时像是倒立的，用天文望远镜观察时像也是倒立的
7．如图是天文望远镜成像示意图，来自远处的光经过物镜与目镜时，发生的光学现象是（　　）
A．物镜处反射，目镜处反射 B．物镜处折射，目镜处折射
C．物镜处反射，目镜折射 D．物镜处折射，目镜处反射

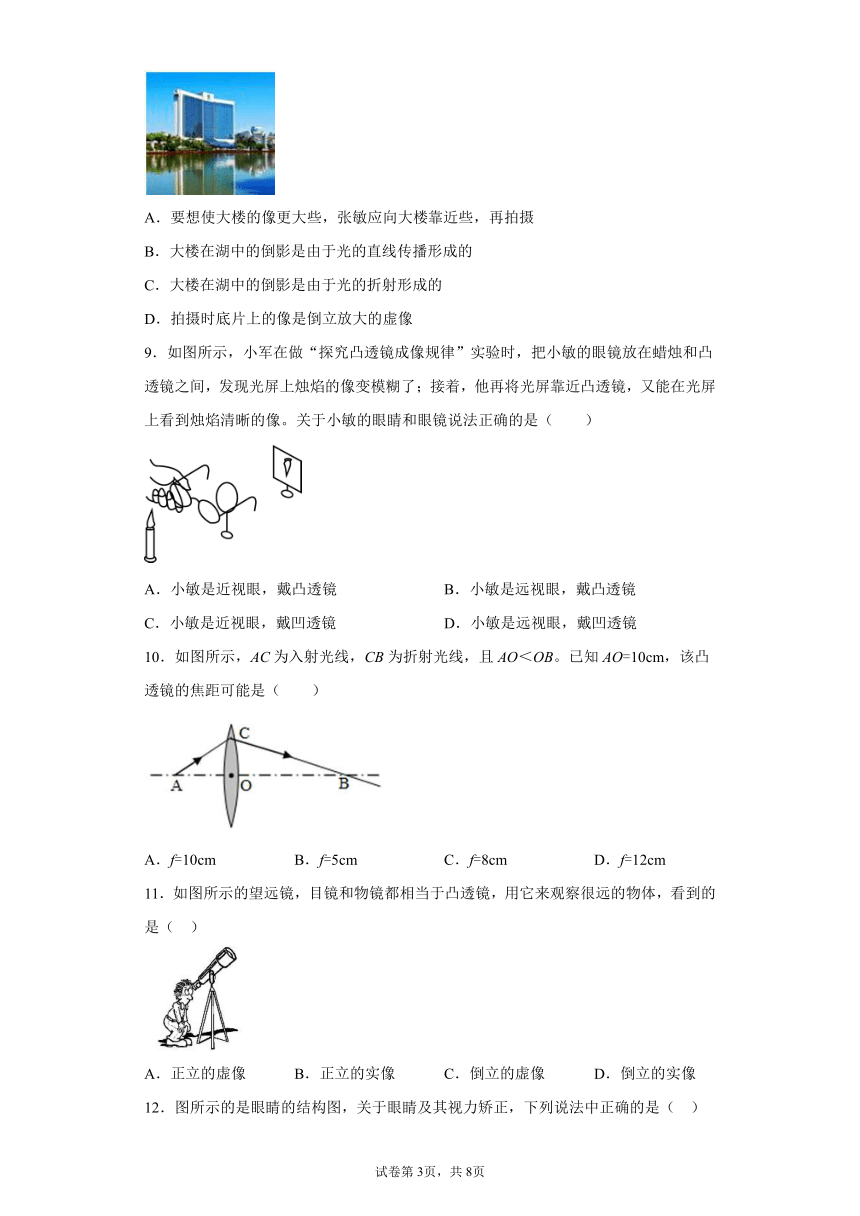

8．如图是张敏同学拍摄的南湖大酒店风景相片，下面说法正确的是（　　）
A．要想使大楼的像更大些，张敏应向大楼靠近些，再拍摄
B．大楼在湖中的倒影是由于光的直线传播形成的
C．大楼在湖中的倒影是由于光的折射形成的
D．拍摄时底片上的像是倒立放大的虚像
9．如图所示，小军在做“探究凸透镜成像规律”实验时，把小敏的眼镜放在蜡烛和凸透镜之间，发现光屏上烛焰的像变模糊了；接着，他再将光屏靠近凸透镜，又能在光屏上看到烛焰清晰的像。关于小敏的眼睛和眼镜说法正确的是（　　）
A．小敏是近视眼，戴凸透镜 B．小敏是远视眼，戴凸透镜
C．小敏是近视眼，戴凹透镜 D．小敏是远视眼，戴凹透镜
10．如图所示，AC为入射光线，CB为折射光线，且AO＜OB。已知AO=10cm，该凸透镜的焦距可能是（　　）
A．f=10cm B．f=5cm C．f=8cm D．f=12cm
11．如图所示的望远镜，目镜和物镜都相当于凸透镜，用它来观察很远的物体，看到的是（ ）
A．正立的虚像 B．正立的实像 C．倒立的虚像 D．倒立的实像

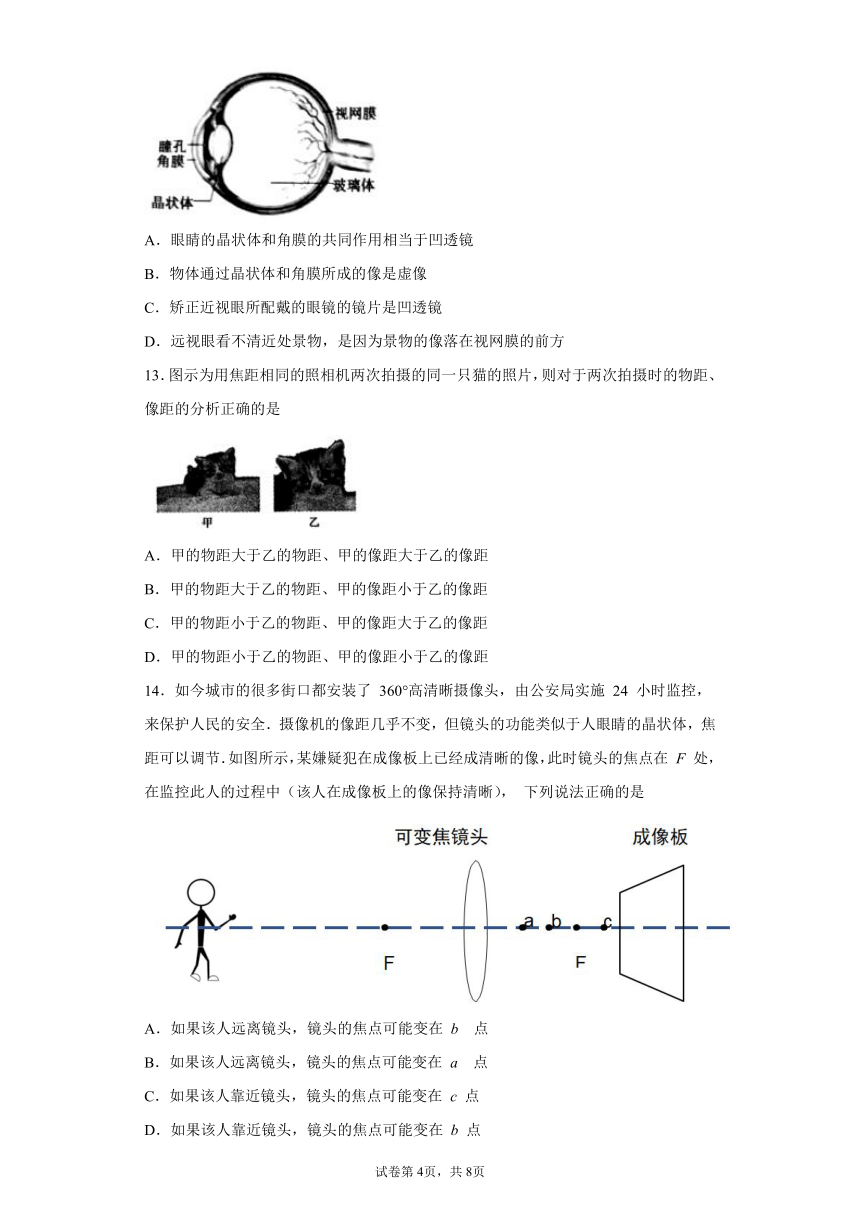

12．图所示的是眼睛的结构图，关于眼睛及其视力矫正，下列说法中正确的是（ ）
A．眼睛的晶状体和角膜的共同作用相当于凹透镜
B．物体通过晶状体和角膜所成的像是虚像
C．矫正近视眼所配戴的眼镜的镜片是凹透镜
D．远视眼看不清近处景物，是因为景物的像落在视网膜的前方
13．图示为用焦距相同的照相机两次拍摄的同一只猫的照片，则对于两次拍摄时的物距、像距的分析正确的是
A．甲的物距大于乙的物距、甲的像距大于乙的像距
B．甲的物距大于乙的物距、甲的像距小于乙的像距
C．甲的物距小于乙的物距、甲的像距大于乙的像距
D．甲的物距小于乙的物距、甲的像距小于乙的像距
14．如今城市的很多街口都安装了 360°高清晰摄像头，由公安局实施 24 小时监控，来保护人民的安全．摄像机的像距几乎不变，但镜头的功能类似于人眼睛的晶状体，焦距可以调节．如图所示，某嫌疑犯在成像板上已经成清晰的像，此时镜头的焦点在 F 处，在监控此人的过程中（该人在成像板上的像保持清晰）， 下列说法正确的是
A．如果该人远离镜头，镜头的焦点可能变在 b 点
B．如果该人远离镜头，镜头的焦点可能变在 a 点
C．如果该人靠近镜头，镜头的焦点可能变在 c 点
D．如果该人靠近镜头，镜头的焦点可能变在 b 点
15．如图所示，主光轴上有一点光源S，在透镜的另一侧有一光屏，点光源通过凸透镜在光屏上形成一个光斑，现让光屏稍微靠近凸透镜，光斑的面积会减小，设凸透镜的焦距为f，由此可判断（　　）
A．d一定小于f
B．d可能大于2f，也可能小于f
C．d一定大于f，小于2f
D．一定大于2f
二、填空题
16．如图所示，是小明的一架焦距不变的照相机，其镜头对光线有___________（选填“会聚”或“发散”）作用；用这架相机拍照时，若拍完远景再拍近景，镜头需要向___________（选填“靠近”或“远离”）胶片的方向移动；胶片上所成的像与显微镜的目镜所成的像，它们的性质___________（选填“相同”或“不同”）。
17．将一个凸透镜正对太阳光，在透镜另一侧15cm处得到一个最小、最亮的光斑。若将一个物体放在此透镜前20cm处，则可在透镜另一侧光屏上得到倒立、______的实像，利用此原理工作的光学仪器是______（填“照相机”“投影仪”或“放大镜”）。
18．现代生活，智能手机给人们带来了许多使利，但长时间盯着手机屏幕，容易导致视力下降。下列甲乙丙丁四个图示中，是近视眼原理图的是______图，能矫正近视眼的原理图是______图。
19．“自拍神器”给旅行拍照爱好者带来了很大的方便，与直接拿手机自拍相比， 利用自拍杆可以___________物距，___________像的大小，从而增大取景范围，取得更好的拍摄效果。（均选填“增大” 或“减小”）
20．如图是投影仪成像示意图。平面镜的作用是___________。如果图中h=40cm，则凸透镜焦距不可能小于___________cm。在使用过程中发现图像超出了屏幕范围，则应将投影仪___________（填“靠近”或“远离”）屏幕，并将镜头适当往___________调（填“上”或“下”）。
21．目前，购物支付已进入“刷脸”时代，如图所示，消费者结账时只需面对摄像头，经系统自动拍照、扫描，确认相关信息后，即可迅速完成交易。摄像头相当于一个_______镜，当人靠近摄像头时：光源自动打开，照亮_______（选填“人脸”或“显示屏”），人脸通过摄像头成一个_______的实像。
22．2021年5月15日，中国探测器成功着陆火星、屈原在《天问》诗句中所表达的美好愿望成为现实，如图甲，“祝融号“火星车驶离平台的过程中，其后置照相机对着平台先后拍摄得到乙、丙、丁3张照片，照相机的镜头是一个 ______透镜，拍摄过程中相机镜头逐步 ______（向外伸/向内缩）。观看三张照片感觉平台是运动的，这是以 ______为参照物。
三、作图题
23．补全下列光路图。要求：甲图画出光线SB 的反射光线；乙图画出从空气射向水面的光线； 丙图画出物体通过凸透镜所成的像（图中箭头表示实物）。
四、实验题
24．赵虎实验小组在“探究凸透镜成像规律”的实验中。
（1）当烛焰、凸透镜在如图甲所示的位置时，适当移动光屏，在光屏上可以得到一个清晰倒立______（选填“放大”“缩小” 或”等大”）的实像；
（2）保持凸透镜的位置不变，将蜡烛向左移动一段距离，向______（选填“左”或“右”）移动光屏，直到光屏上再次出现清晰的像。将蜡烛继续向左移动，保持凸透镜和光屏的位置不变，在蜡烛和凸透镜之间放置了一个度数合适的眼镜，光屏上也得到了清晰的像，她放置的应该是______视眼镜；
（3）赵虎实验时对图中的装置进行了改进，将蜡烛换成带有“F”形的LED灯、贴上方格纸，如图乙所示。请写出改进后其中的一个优点______；
（4）赵虎把点燃的蜡烛放到光具座的某一位置， 左右移动光屏，发现光屏上出现了一个大小始终不变的圆形光斑（不是像），出现这种情况的原因是______；
（5）另一实验小组更换相关器材后顺利完成实验，根据记录的实验数据得到了如图丙所示的图像，线段MN为凸透镜成像的像距倒数（1/v）和物距倒数（1/u）的对应关系。根据图像信息可知该小组所用凸透镜的焦距为______cm。
25．小亮在做“探究凸透镜成像规律”的实验时，经历了以下过程．
（1）在阳光下测定凸透镜的焦距（如图甲所示）．实验表明，凸透镜对光线有________作用，该凸透镜的焦距为________ cm；
（2）点燃蜡烛后，调节烛焰中心、________中心和光屏中心大致在同一高度上；
（3）在实验过程中，当蜡烛与透镜的距离如图乙所示时，在光屏上可得一个清晰的像，这个像是________（选填“放大”或“缩小”），倒立的像，生活中的________是利用这个规律制成的。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．A
2．B
3．B
4．B
5．D
6．D
7．B
9．B
10．C
11．C
12．C
13．B
14．D
15．B
16．会聚 远离 不同
17．放大 投影仪
18．甲 乙
19．增大 减小
20．改变光路 20 靠近 上
21．凸透 人脸 倒立
22．凸 向内缩 相机镜头
23．
24．缩小 左 近 实验现象更明显（或便于观察、或减少污染等） 蜡烛在焦点上 12.5
25．会聚 12 凸透镜 缩小 照相机
